Мой арсенал пополнился ещё одним пневмоветераном,
которого я и хочу показать всему сообществу
На этот раз, в моих руках изделие родом из-за океана:
Healthways Plainsman Model 9401
Я по традиции (см. мои обзоры) хотел дать немного информации о производителе.
Однако, к сожалению, ничего о нём на просторах интернета не нашёл. Так что, буду признателен, если кто-нибудь подкинет какую-то информацию.
Производитель: Healthways Inc., Комптон, Калифорния, США. (Compton, California, USA).
Калибр: .175 (4,44 мм).
Тип пуль: сферические (ВВ).
Вместимость - до 100 пуль, бункерная система заряжания, гравитационная подача.
Система: только самовзвод - Double-Action-Only (DAO)
Питание: СО2, баллон 8 грамм.
Предохранитель: есть, ползункового типа, разъединяет механику толкателя ударника от ударника.
Регулятор начальной скорости пули: есть, 3 положения.
Длина: 240 мм.
Высота: 160 мм.
Ширина: 42 мм.
Вес: 766 грамм
Прицельные приспособления: целик и мушка, без регулировок.
Основные материалы изготовления:
корпус - металлический сплав (литье под давлением),
накладки рукояти - пластик,
ствол - стальной омеднённый,
клапан - латунь,

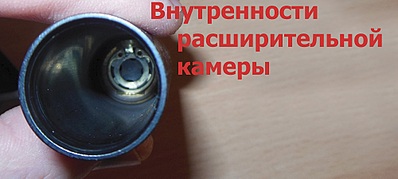

расширительная камера и гайка крепления её пробки, толкатель ударника, оси, пружины, винты - сталь.
Период производства: по одним данным - 1969 - 1980 г.г., по другим данным 1960 - 1977 г.г.
Пистолет я получил в полностью разобранном виде.

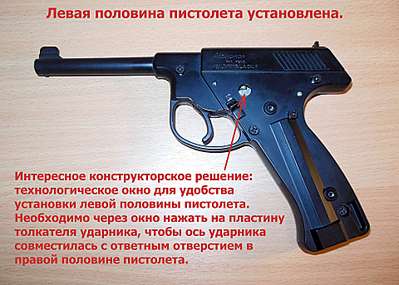

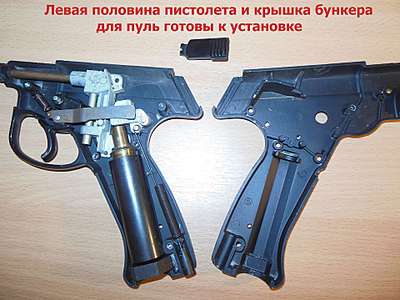

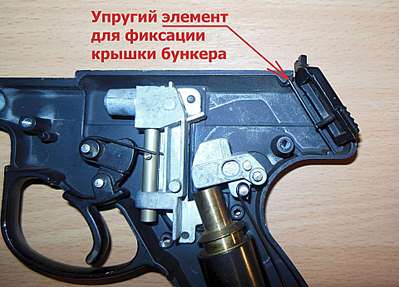

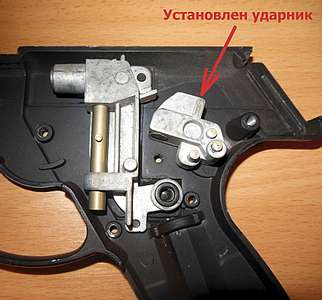

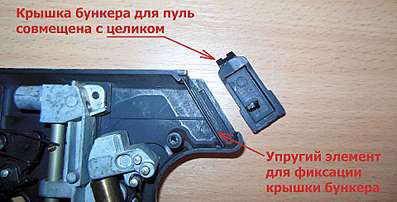

Весь процесс сборки показываю на картинках. Здесь же даю некоторые комментарии.
Сборка закончена. Plainsman во всей своей красе:
Принято считать, что Healthways Plainsman является репликой пистолета Colt Woodsman:
Есть в моей коллекции очень похожий конструктивно пистолет, кстати, тоже "Мade in USA":
ArmorumPeritus777
корпус - металлический сплав (литье под давлением)
ArmorumPeritus777Эх. Давно уже начали гнать бутафорию, давно.
Период производства: по одним данным - 1969 - 1980 г.г., по другим данным 1960 - 1977 г.г.
Оторвать бы мозг тому, кто выдумал коммерческие сплавы... 😊
MixamarketДа уж! Хватает особенностей!
Мда, мудреная конструкция...
Во-первых, необычен, а точнее - непривычен калибр: .175 (4,44 мм).

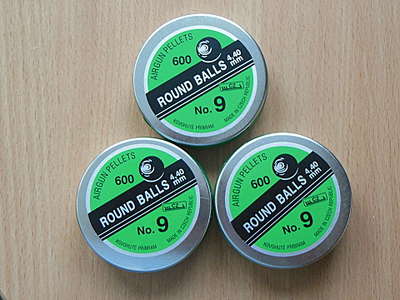

В этой связи, пришлось запастись соответствующим боеприпасом:
Во-вторых, обращает на себя внимание длина газового канала (канала перепуска). Точно не замерял, но миллиметров 45 в общей сложности там имеется.

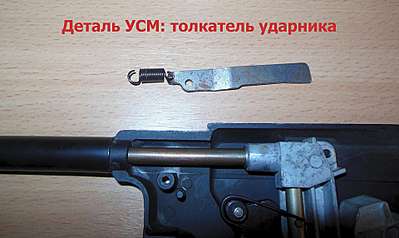

Третья особенность в том, что предохранитель не просто блокирует спусковой крючок от нажатия, а приподнимает планку толкателя ударника, разрывая, таким образом, механическую связь с самим ударником. При постановке на предохранитель СК свободно нажимается. Это встречается в пневматическом оружии довольно редко.
Четвёртая особенность - это наличие на таком, казалось бы, простом изделии, предназначенном для любительской стрельбы, регулировки мощности. Это тоже редкая в пневматике такого уровня опция.
Очень любопытен способ подачи пули. Пули скатываются под силой тяжести по одной из бункера в шахту. При нажатии на СК шахта эта поднимает пулю к стволу. Спуск очень длинный и тугой при этом. А отсутствие регулируемых прицельных все это дело еще сильнее усугубляет. Стрелять прицельно из пистолета весьма проблематично. Но в целом пистолет очень прикольный. Конструкция с одной стороны проста, но с другой в чем-то гениальна.
ArmorumPeritus777
регулировки мощности
StefТаки надо пальнуть в хрон на разных настройках, интересно чего может
Длина перепуска
Mixamarket
Таки надо пальнуть в хрон на разных настройках, интересно чего может
Мой экземпляр выдавал при +18 градусов тепла пулями весом 0.52 г следующие скорости:
- на 1-й "скорости" 101-105 м/с,
- на 2-й - 110-113 м/с,
- на 3-й - 115-120 м/с.
StefДа, это ещё одна особенность, помимо длины. Перепуск здесь состоит из канала в детали которую я назвал "узлом подачи пуль" и уплотнителя из формованной резины, который приклеен на правую половину корпуса пистолета.
Длина перепуска (газового канала после клапана) у пистолета впечатлила. Так же как и то, что закрывается он правой крышкой пистолета. Даже удивляет то, что еще хоть какая-то мощь имеется.

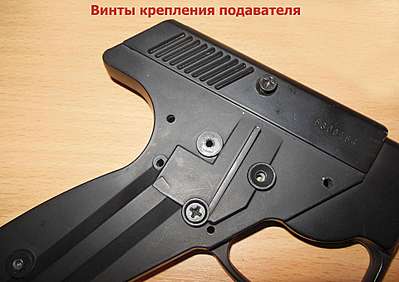

Установкой и креплением узла подачи пуль к корпусу и осуществляется герметизация канала перепуска. Интересное решение. Привычнее было бы видеть на этом месте какую-нибудь трубку-капилляр.
MixamarketКостя уже ответил, чего может. А у меня, к сожалению, пока нет возможности пострелять. Для серьёзных девайсов есть тир, а из такого негде.
Таки надо пальнуть в хрон на разных настройках, интересно чего может
StefРедкий случай, когда пневматика такого класса имеет регулируемые прицельные, хотя, есть исключения, например, это: /topic/96/1624628.html
А отсутствие регулируемых прицельных все это дело еще сильнее усугубляет. Стрелять прицельно из пистолета весьма проблематично.
StefНе могу не согласиться.
Но в целом пистолет очень прикольный. Конструкция с одной стороны проста, но с другой в чем-то гениальна.
Пистолет мне достался в отличном внешнем и техническом состоянии.
При этом, его коллекционной ценности добавляет то, что у меня он в полном комплекте: упаковка, инструкция по эксплуатации, пакетик с запасным уплотнительным кольцом пробки резервуара для СО2.
Недостаток 8г баллончика в том, что его хватает только выстрелов на 30-40 хороших, в зависимости от установленной мощности. Затем идет резкое снижение V0 до 80-90 м/с. И иногда таки пули не досылаются (или не закатываются). Приходится чуток трясти пистолю или просто опустить и поднять руку снова.

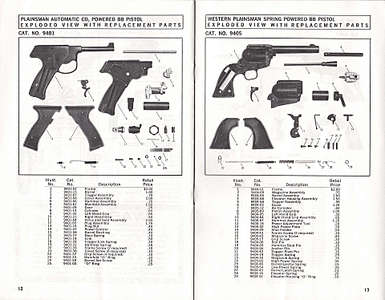

В инструкции есть и взрыв-схема этого пистолета и партс-лист.
Впечатляют цены того времени на запчасти. 😊

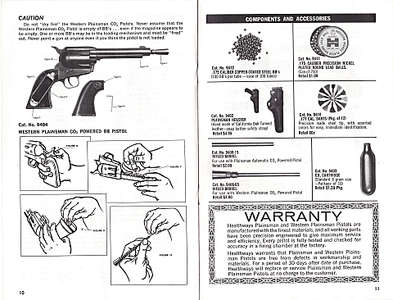

Данная инструкция предназначена, также, для других изделий фирмы и несёт в себе информацию и о них.
Тоже будет интересно посмотреть.
К сожалению, один лист повреждён: предыдущий владелец вырезал изображение револьвера.
В результате, две страницы оказались с дефектами:
StefИменно об этом и сказано в Инструкции по эксплуатации:
И иногда таки пули не досылаются (или не закатываются). Приходится чуток трясти пистолю или просто опустить и поднять руку снова.
ArmorumPeritus777
В инструкции есть и взрыв-схема этого пистолета и партс-лист.
Впечатляют цены того времени на запчасти. 😊
Самая дорогая запчасть - 3 бакса!
trionix01Многие знают, что моё увлечение пневматикой с уклоном в коллекционирование.
...из него весело пострелять где-нибудь на природе. Одно неудобство- не распространённый боеприпас.
Есть у меня такая мания - собирательство разных пневмоветеранов.
Честно скажу - этот экземпляр как раз для этого.
Ну а для пострелять у меня есть несколько серьёзных девайсов.
нарезной стволик с раструбом улыбнул 😊
Kachan
левольверты в мануале тоже прикольные
нарезной стволик с раструбом улыбнул 😊
Раструб, конечно угар. Он там кажись для быстрого съема ствола, чтобы пихать в него дротики.
Что примечательно, в этой модификаци применялись стальные сферические пули (ВВ) калибра .22.
А ещё Plainsman Shorty имел регулировку целика по вертикали:
StefНашёл цены на изделия в сборе:
Самая дорогая запчасть - 3 бакса!
Нашёл несколько интересных моментов.
Дословный перевод не даю, но в кратком пересказе это вот что.
Если из-за использования пуль несоответствующего калибра или пуль с нарушенной геометрией произошло застревание пули в стволе, исправить это очень просто и быстро: нужно открутить винт фиксации втулки ствола, вынуть её и ствол, вытолкнуть дефектную пулю из ствола подходящим предметом - проволокой от вешалки для одежды или тонким стержнем.
При прокалывании баллона с СО2, для избежания потери газа, желательно установить пистолет на минимальную мощность или нажать и наполовину отпустить спусковой крючок в положении предохранителя "FIRE".
Для регулировки мощности можно использовать небольшую монету. Чтобы настроить на "низкую" мощность, нужно повернуть винт, так далеко в направлении по часовой стрелке, как это возможно. Для "средней" мощности нужно повернуть винт на одну ступень против часовой стрелки. Для "высокой" мощности нужно повернуть винт так далеко против часовой стрелки, как это возможно.
Пистолет предлагает удивительную точность ... это идеальный пистолет для того, чтобы практиковаться в стрельбе, в помещении или на улице, а также для развлекательной стрельбы по мишеням или охоты на мелких вредителей. Заводские испытания показали, что пятьдесят последовательных выстрелов могут быть уложены в дюймовый круг с расстояния более чем двадцать пять футов. Для еще большей точности рекомендовано использование нарезного ствола от фирмы Healthways.
В Healthways Plainsman предложено три позиции управления мощностью. В положении "низкая" мощность, до 100 пуль может быть израсходовано с одним баллоном C02 и на дистанции 15 футов от пули будет вмятина на консервной банке. На "средней" мощности можно будет выстрелить примерно 55 пуль и будет глубокая вмятина или даже пробоина насквозь на дистанции 15 футов. На "высокой" мощности пистолет будет делать примерно 45 выстрелов, которые, как правило, пробивают консервную банку на 15 футах.
ArmorumPeritus777Пока до этой фотки не дошёл - тоже упорно вертелась в голове ассоциация с 338-ым. Да, далеко не полная, но в целом похожи: тот же гравитационный бункер, такие же крупные узлы в половинках пистолета...
Есть в моей коллекции очень похожий конструктивно пистолет, кстати, тоже "Мade in USA":
Забавный аппарат.
------------------
Жизнь хороша, если есть ППШ!
Давай-ка я здесь дам ссылку на твой обзор 338-ого.
Там есть фото его потрошков, по ним всё будет видно.
ArmorumPeritus777и "магнум" 😊 модель - 9405
Существовала ещё такая модификация Plainsman - Healthways Plainsman Shorty Model 9404:
Кстати, пару месяцев назад такой всплывал в продаже на одном из европейских аукционов, хоть и тоже редкость.
ArmorumPeritus777
Пистолет предлагает удивительную точность ...
пятьдесят последовательных выстрелов могут быть уложены в дюймовый круг с расстояния более чем двадцать пять футов.
Я правда не пробовал на 7.5 м, но на моих 9.5м получилась такая мишень:
Это я целился ровно под яблочко с упора. Для стрельбы по банкам приходилось стрелять в левый край банки, что явно очень неудобно. Регулировки прицельных явно не хватает.
ArmorumPeritus777
Healthways Plainsman более поздних годов выпуска имел пробку поджима баллончика без иглы прокола и, соответственно, баллончик вставлялся горловиной к клапану:
И незначительные конструктивные изменения
007tvaЗначит, вот кому ушёл этот Plainsman, несмотря на все резервы!
...значит...
http://gunszip.org/topic/359/1607190.html
Я-то не в обиде, у меня-то всё равно такой уже есть.
Однако, не хорошо это.
ArmorumPeritus777
Значит, вот кому ушёл этот Plainsman, несмотря на все резервы!
...
Однако, не хорошо это.
У тебя зато более продвинутый!
Ко мне в руки попало аналогичное изделие, только под маркой
Название модели такое же - Plainsman.
Пистолет в состоянии близком к идеальному. Судя по отсутствию следов на головках винтов - ни разу не разбирался. А судя по следам на корпусе - использовался очень мало.
Внешние отличия от героя этой темы в надписях на корпусе, в форме и цвете накладок рукояти. Пробка поджима баллончика тоже отличается по форме.
Конструктивные отличия в отсутствии расширительной камеры. Здесь используется 12-граммовый баллончик, который вставляется горловиной вверх и прокалывается закручиванием простой винтовой пробки.
Соответственно, видоизменён и клапанный узел.
Также, есть некоторые отличия в узле подачи пуль. Здесь он такой же, как на фото несколькими постами выше нашего коллеги 007tva.
И здесь привычный для нас калибр:
Dan 51
Блин, ребята, и где вы такие экземпляры находите то?) Такие вещи- реально уники! Спасибо вам за обзорчики, поглазеть действительно приятно!
Спасибо за то, что читаешь мои обзоры. Значит, мой труд не напрасен.
Кстати, у тебя есть возможность не только "поглазеть", но и стать обладателем этого уникального пистолета. Marksman Plainsman с последних фото сейчас в продаже.
Ищи мою тему в разделе купли-продаже пневмы или пиши в личку.
ArmorumPeritus777Не напрасен в любом случае!
Значит, мой труд не напрасен.
ArmorumPeritus777Пасиба за предложение, но я винтовки люблю, пружинные) Пистолеты не моё! Щас вот хочу ИЖ-38 в масле приобрести, но, пока на объявление никто не отвечает...
но и стать обладателем этого уникального пистолета.
мой труд не напрасенСтанислав респект за такие темы.О существовании многих девайсов даже и не догадывался.
sem137
Станислав респект за такие темы.
На подходе ещё пара обзорчиков... 😛
Обзор на высоком уровне профессионализма и любви к оружейной теме!
------------------
Михаил
ArmorumPeritus777
Кстати, у тебя есть возможность не только "поглазеть", но и стать обладателем этого уникального пистолета. Marksman Plainsman с последних фото сейчас в продаже.
Marksman Plainsman нашёл своего нового хозяина.
Надеюсь, он поделится своими впечатлениями в этой теме.
Нет-нет! Это не мой. Просто фотки с еГан.де.
Предлагался на продажу, но я решил что мне не надо.
Однако, я решил, что в моей коллекции, всё таки, он должен быть. И вот:
