N. HS Mod. 71 - неизвестный Herbert Schmidt

Вниманию сообщества представляю редкий и необычный пистолет - HS Mod. 71.

Необычен он тем, что это многозарядный ударно-пневматический пружинно-поршневой "шаромёт" с боковым взводом.

Сначала, общие фото:

Фиксатор рычага взвода:

Прицельные приспособления. Целик довольно серьёзный для "шаромёта":

На борту присутствуют следующие надписи, знаки и эмблемы:

В комплекте воронка для удобства загрузки пуль в бункер.
Вместимость - до 100 сферических пуль (ВВ) калибра 4,5 мм.

Теперь, по традиции, немного исторических фактов.

Несмотря на свою малую известность, предприятие Herbert Schmidt Waffentechnik (позднее Herbert Schmidt Waffenfabrik GmbH) имеет довольно богатую историю.

Его основали в 1919 году братья Франц и Герберт Шмидт (Franz /Herbert Schmidt) в Целла-Мелис (Zella-Mehlis), Германия.
Решение об основании было принято в подвале родительского дома.
Используя токарный станок с ножным приводом, передвижную кузницу, несколько тисков и мелкий слесарный инструмент, всего четыре человека изготавливали курковые ружья 12, 16, 20 и 410-ого калибров.
Также, они занимались производством гаечных ключей.
Изначально, разместилось это производство в двух гостиных комнатах жилого дома братьев Шмидт.
Но постоянно растущие объемы производства привели к расширению мастерской и последующему созданию и строительству фабрики.
К сожалению, в 1928 бо́льшая часть производственных строений сгорела.
Однако, фабрику довольно быстро снова восстановили.
Примерно, в это же время, последовало расширение производственной программы. Началось изготовление винтовок под патрон кольцевого воспламенения Флобера (Flobert) в калибрах 6 и 9 мм, а также дробовиков в 410-ом калибре.
Так же, началось изготовление пневматических пистолетов.
Оружейная фабрика Герберта Шмидта (Herbert Schmidt Waffenfabrik) работала в это время почти на 90 % на экспорт.
Большинство поставок осуществлялось в Южную Америку, главным образом в Бразилию.
Перед Второй мировой войной были получены заказы из Швеции.
Были заказаны многозарядные винтовки в калибрах 6.5х55 и 8х57 IS.
Во время Второй мировой войны фабрика занималась, в основном, изготовлением, ремонтом и техническим обслуживанием винтовок Mauser 98k, а также изготовлением запчастей к разным другим маркам оружия.
Это привело к необходимости дополнительного оснащения производства сверлильным, шлифовальным и фрезеровочным оборудованием.
В 1945 году фирма была эвакуирована в Вюртемберг (Würtemberg).
После Второй мировой, фабрика Herbert Schmidt начала изготовление и продажу велосипедных осей, педалей, печей и настольных ламп.
Герберт Шмидт со своей семьей, в конце концов, переехал и поселился в Остхайме (Рён) (Ostheim - Rhön).
В 1950 году компанией была приобретена лицензия на производство стартового и газового оружия. В арендованных помещениях началось производство однозарядных стартовых пистолетов.
Годом позже, был куплен старый барак, отремонтирован и оборудован для того, чтобы можно было расширить ассортимент другими моделями. Кроме того, началось изготовление газовых и шумовых патронов из выточенных алюминиевых гильз.
Позже последовал 8-ми зарядный Double-Action-револьвер в калибре `22LR.
Затем, компанией был куплен еще участок земли, на котором построили фабричные здания.
В 1959 году появился Single-Action-револьвер в стиле Colt Frontier Scout, калибра `22 Magnum.
В 1970-х годах производились Single-Action-револьверы: как боевые, в калибрах `22LR, `22 Magnum и 357 Magnum, так и свободно продаваемые, под шумовые патроны 6 и 9 мм в стиле Дикого Запада, а также их копии с регулируемыми прицелами.
В программу производства были включены одно- и многозарядные пневматические пистолеты, мини-револьверы в виде брелоков для ключей и однозарядные газовые и стартовые пистолеты.
Когда в 1974 году Герберт Шмидт умер, управление компанией перешло его сыну Вольфгангу (Wolfgang) и его жене Кристе (Christa).
В 1977 году началось изготовление различного вида холодного оружия, среди которого мечи, штыки, ножи для выживания.
В 1979 году компания HS отметила 60-летний юбилей.
В 1994 Оружейная фабрика Герберта Шмидта (Herbert Schmidt Waffenfabrik GmbH) представила следующие новинки:
- Single-Action-револьвер "Texas Scout", с возможностью переделки из калибра `45 long Colt в калибр `22LR. Сменный барабан, переключаемый боек и съёмный ствол делали это возможным. Револьвер предлагался в двух вариантах длины ствола в 3 или 4 дюйма.
- Double-Action-револьвер "Buffalo Combo", переделываемый из калибра `38 в `22LR.
- револьвер "Undercover" в калибре 9 мм с 2-х дюймовым стволом и закрытым курком.
Из-за больших затрат на достижение соответствия постоянно меняющемуся немецкому законодательству, а также ограничению в экспорте оружия, рентабельность предприятия становилась всё ниже и ниже.
Во второй половине 1990-х годов Оружейная фабрика Герберта Шмидта (Herbert Schmidt Waffenfabrik GmbH) прекратила свое существование.
Ныне, оружие под маркой Herbert Schmidt очень редкое, запчастей почти не существует.
В Европе, коллекционерами высоко ценятся Single-Action-револьверы Herbert Schmidt, особенно, версии для холостой стрельбы (шумовые/сигнальные).

Ну и посмотрим, что там у него внутри.

Но прежде всего, взрыв-схема:

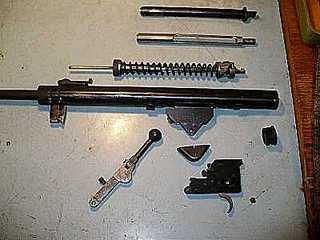

А вот картинки поэтапной разборки с комментариями и замерами некоторых параметров.

Разборка завершена. Никаких сложностей не возникло.

Следующий этап - поиск и установка манжеты. А то, коллекция - это хорошо, но хочется и пострелять.

______________________________________________________________________

За помощь в подготовке этого материала выражаю благодарность своему другу и нашему коллеге - Костантину (Stef).

ArmorumPeritus777
Разборка завершена. Никаких сложностей не возникло.

Единственное, в силу того, что на моём экземпляре пока отсутствует манжета и я не имею возможности испытать его в деле, у меня осталось несколько вопросов...

ArmorumPeritus777
Единственное, в силу того, что на моём экземпляре пока отсутствует манжета и я не имею возможности испытать его в деле, у меня осталось несколько вопросов...

С-Б-А
Найдите отличия

http://www.google.com/patents/US683431?hl=ru&dq=683431

Этот принцип используется во всех пукалках Daisy с 1901 года, если не раньше:
http://www.prc68.com/I/BBGun.shtml

Kachan
тут кекс новую манжету выпилил

Kachan
интересно, а сабжевый пистоль с когда по когда выпускался?

bellot
Принцип blow-pipe - та самая труба-толкатель пульки ВВ - едва не такой же древний как и сама пневматика, ну может на десяток лет всего моложе:
http://www.google.com/patents/US683431?hl=ru&dq=683431
Этот принцип используется во всех пукалках Daisy с 1901 года, если не раньше:
http://www.prc68.com/I/BBGun.shtml

Другим изделием этого производителя является пистолет HS Mod.9A, конструктивно и внешне похожий на LOV-2.
http://www.muzzle.de/N3/Druckluft/HS_9_A/hs_9_a.html

Кстати, тоже ещё встречаются в продаже. Попробую приобрести такой для коллекции.

Немного не догоняю мысль.

ArmorumPeritus777
В момент взвода, поршень отводится назад и его шток, который движется внутри ствола, освобождает отверстие в казёной части ствола, куда падает пуля из бункера. Бункером для пуль является всё пространство между стволом и его кожухом.

------------------
Жизнь хороша, если есть ППШ!

ArmorumPeritus777
Крутить не надо. Достаточно приподнять стволиком вверх.
Внутри, в районе казённой части, есть что-то вроде замысловатой воронки, которая направляет шарики прямо в отверстие пулеприёмника.
Постараюсь при следующей разборке отфотографировать.
Мне, пока, непонятным остаётся другой вопрос: как в стволе держится шарик и не выкатывается до выстрела. Никаких магнитов в конструкции я не обнаружил.

А держится - может держаться тупо за счёт малого диаметра ствола. Т.е. берётся именно ХОРОШИЙ шарик правильного калибра (4.45 что ли?!) а ствол делаем чутка меньше. При выстреле шток выбьет шарик из сужения.
Возможно аналогичное извращение но с использованием упругих материалов - аналог хип-хопа в ствол поставить...

------------------
Жизнь хороша, если есть ППШ!

Ignat
Когда шариков дофига и они лежат над стволом - поверю, что провалится. Ну максимум чуть вверх ствол приподнять и закатится.
А когда шариков мало и они болтаются где-то в нижней части кожуха, под стволом? Крутить пистолетом во все стороны, пока не закатятся? 😊

В инструкции к пистолету стоит, что при зарядке держать пистолю стволом вверх. Мне приходилось с такого струлять. Я зарядил всего штук 5 шариков. Все они без проблем подавались в ствол и холостых выстрелов не было.

ArmorumPeritus777
Следующий этап - поиск и установка манжеты.

Для изготовления манжеты ищу полиуретановый стержень или пластину. Кто поделится?

[B][/B]

С-Б-А
А в сантехнике посмотреть. Сейчас много всяких наборов продается.

ArmorumPeritus777
Манжета уже в процессе изготовления...

Благодаря стараниям и мастерству уважаемого docalex, Herbert Schmidt Mod.71 приобрёл новую манжету.
Алексей Палыч, огромное спасибо!
Для информации: материал - тот самый, упомянутый им, полиэтилен высокого давления.
На этих выходных постараюсь собрать пистоль и испытать его в действии.

ArmorumPeritus777
На этих выходных постараюсь собрать пистоль и испытать его в действии.

ArmorumPeritus777
К сожалению, ничего не получится.
В процессе манипуляций с поршнем и манжетой, была утеряна стальная вставка - полукольцо, которое служит для зацепа поршня за шептало при взводе.

Досадно!

Stef
Досадно!

ArmorumPeritus777
Дело поправимое.

ArmorumPeritus777
...нашлась потеря. Сегодня вечером уже будет у меня.

Сначала, меня здесь постигло разочарование.
Однако, я довольно быстро с этим разобрался. Но, обо всём по порядку.

Собрав пистолет, проверил работу механизмов взвода и спуска. Всё отлично работает.
Сделал несколько холостых выстрелов - из ствола ощутимо дует. Это вселило надежду на хороший результат.
Зарядил в бункер максимальное количество стальных омеднённых сферических пуль типа ВВ, одновременно подсчитав их.
Положительный момент: вошло 134 пули, несмотря на то, что производителем заявлено 100.
Несколько выстрелов через хронограф показали результат значительно ниже ожидаемого: 63-64 м/с.
Но не это самое печальное.
Следующим разочарованием оказалось то, что шарики после взвода легко выкатываются из ствола при наклоне дульным срезом вниз.

Высыпав все шарики из бункера, открутив и вынув ствол, я покатал шарик по стволу и примерил его к отверстию пулеприёмника в казённой части ствола. Шарик там - "как карандаш в ведре".
Провёл замеры: внутренний диаметр ствола - 4,53 мм, диаметр отверстия пулеприёмника - 4,54 мм. При диаметре ВВ-пули 4,44 мм - всё понятно.

Обратившись к источникам в интернете, а также изучив надпись на коробке, всё встало на свои места: необходимо искать другой боеприпас - "Rundkugel Nr.11".

Видимо, это должна быть свинцовая или стальная дробь номер 11, имеющая диаметр 4,5 мм.

ArmorumPeritus777
Несколько выстрелов через хронограф показали результат значительно ниже ожидаемого: 63-64 м/с.

Стреляет - уже супер! Docalex - молодец!

ArmorumPeritus777
Видимо, это должна быть свинцовая или стальная дробь номер 11, имеющая диаметр 1,5 мм.

4.5!

Гамо раунды 4.5 мм застрянут? У Шнайдера есть шары омедненные 4.54.

Stef
4.5!

Stef
Гамо раунды 4.5 мм застрянут?

ArmorumPeritus777
показали результат значительно ниже ожидаемого: 63-64 м/с.

docalex
А ожидаемый - это что?

Stef
У Шнайдера есть шары омедненные 4.54.

банку с 10м из под пива должен пробить, и то хорошо - ещеж попасть надо

ArmorumPeritus777
Купил сферические свинцовые пули GAMO Round 4,5 мм

prockofev
выглядит красиво, особенно слева
банку с 10 м из под пива должен пробить, и то хорошо - ещеж попасть надо

Я, всё же, постараюсь подобрать нужный боеприпас.
55-64 м/с - не очень меня устраивает.
Хотя, скажу честно - аппарат исключительно для коллекции.
Однако, хочется, чтобы все экземпляры были в аутентичном виде и в рабочем состоянии.

И да! - внешний вид у пистоля довольно хорош - классика!

Нашёл штангенциркуль с градацией до 0,05 мм.Перемерял штук двадцать дробин GAMO Round.Все диаметром от 4,35 до 4,45 мм. Не попалось ни одной 4,5 мм.

С-Б-А
Странный у вас штангенциркуль и GAMO Round.

ArmorumPeritus777
внутренний диаметр ствола - 4,53 мм, диаметр отверстия пулеприёмника - 4,54 мм.

Stef
У Шнайдера есть шары омедненные 4.54.

Понимаю, что их калибр не соответствует моим замерам ствола, но надеюсь на допуски в меньшую сторону.Или попробую купить подходящую дробь. Какая отечественная маркировка дроби соответствует 4,5 мм? Вроде - 00.
