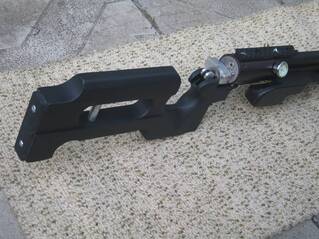

My Independence РСР + МК прямодуй до 3 дж.

РСР.
Коаксиал с поворотным затвором, полукруглый перепуск, резервуар 50 мл, рабочее давление 200 - 70 бар (умышленно отказался от высокого давления из-за МК), заправочный квик для внешнего носителя.

МК.
Двухрычажный насос, разработка VALa, Ф поршня 16 мм, объем 33 мл. Оси вращения Ф 8 мм калиброванные, цементированные. Парные тяги толщиной 1,25 мм (можно и тоньше, метал хорошо работает на растяжение), в районе осей усилины шайбой 2 мм (точечная сварка). Качать очень легко за счет малого поршня и двух рычагов - подросток справится.

Ствол ИЖ 22 натянутый 44 см, вес карабина 2,58 кг, длина 87,5 см, без модера и приклада 47 см. Саундмодератор интегрированный семикамерный, работает очень хорошо.

Пулей 0,68 гонится до 29,0 м/сек. На скорости 25,5 - 26,5 плато 170 -70 бар получилось 22 выстрела, для этого потребовалось 200 качков.
Функция АБ.

Надульный хронометр застрелил, похолодало на 20 град., количество выстрелов и скорость немного разнятся с заявленной ранее + холостыми больше расход...
Кучность на 50 15 мм.

dorian1
Володя поздравляю с новинкой! Нужно больше фото, и видео тоже ждем!

Спасибо, будет видео.
Слабое звено в насосе - уплотнение поршня. Полиуретан подгорает. Фторопласт выдержал несколько циклов и дал уречку - ему свойственна текучесть...
Собираюсь выписывать фторкаучук.
Может кто подскажет какой материал лучше ?

-=HomuT=-
Интересная вещица, а если нужно не такое количество выстрелов, а допустим 5. Со скольки качков будет скорость +-25.0?

Спасибо!
Зависит от насоса, есть с Ф 20 мм и объемом под 70 мл, т.е. в два раза меньше качать - простая арифметика дает 25 качков, это приблизительно.

Размеры в первом посте. Качать очень легко. На поршне масленка, смазка автосинтетикой, над качеством уплотнения поршня работаю.
Накопитель это резарвуар РСР, прошел гидротест 450 бар.

Легкость накачки попрошу продемонстрировать барышню на видео.

dorian1
Полиуретан подгорает? Как именно? Это если качать весь резервуар встроенным насосом? Или подгорает даже когда нужна просто подкачка на пару выстрелов?

Температура плавления полиуретана 75 - 310 град, у меня из сапожного магазина, ХЗ какой. С самооткрывашкой наблюдалось подгорание + возможно не качественная (подделка) автосинтетика с параллельным импортом 50 % по скромным подсчетам...

Качать с нуля мимо смысла. Изначально забивка с баллона..., а ручным по мере необходимости, стартовать с 70 бар.

-=HomuT=-
Блин 200 отжиманий это неслабый такой тренажер, если тяжело идет процесс.

200 : 22 = 9 качков на выстрел. Качать С1377 в два раза больше и на пределе возможностей...

Насосом объемом 70 мл, с поршнем Ф 20 мм будет 4 - 5 качков на выстрел, НО качать намного тяжелее... Удастся ли забить 200 бар, буду пробовать на следущем проекте, он готов на 70 %.

Конструкция двухрычажного насоса самая лучшая из мне известных однотрубных.
1. Движение штока совпадает с осью трубы, очень высокое КПД усилий, по сравнеию с однорычажным, где много "паразитной силы", особенно в начале движения.
2. В двухрычажном три точки приложения силы - двумя руками давишь на опору, а с одним рычагом две точки - руки.

dorian1
Володя поздравляю с новинкой! Нужно больше фото, и видео тоже ждем!

------
С уважением,
Mister Green

MisterGreen
Присоединяюсь к поздравлениям, ждём видео и качественные подробные фото.

------
С уважением,
Mister Green

Спасибо, постараюсь.

-=HomuT=-
Т.е. без баллона никак не начать процесс накачки?
Вот у меня допустим никогда баллонов не было.
Всегда обходился насосом.

Можно, мне удается трехступенчатым.
У меня баллон 23 л, в течении 5 лет негде было заправить, ВВД берег, в основном все качал насосом и ОЧЕНЬ много...

Стартовый процесс накачки до 170 бар нужен один раз, далее можно качать встроенным насосом.

-=HomuT=-
а если нужно не такое количество выстрелов, а допустим 5.

Уменьшить количество выстрелов можно легко, уменьшив объем резервуара...
Это подсилу любому айергунеру.

Видео https://vk.com/tirsnaiper?z=vi...3d5b4b55c6ea0e6

zalesa3923
"Слабое звено в насосе - уплотнение поршня. Полиуретан подгорает." После доводки и отладки не планируете изготовить на продажу ?

Посмотрим, что получится.

dorian1
А предвидится ли многозарядность? Ведь плато на целых 22 шута!

Нет, слишком трудоемкая, кропотливая работа...

dorian1
А предвидится ли многозарядность? Ведь плато на целых 22 шута!

В принципе можно, но цена будет ФХ-а и совсем другая разработка.

Все возможно. В свое время отвергал предложение построить гибрид РСР+МК, но посеянное зерно дало сейчас всходы...

Yadolov13

В принципе можно, но цена будет ФХ-а и совсем другая разработка.

Все возможно. В свое время отвергал предложение построить гибрид РСР+МК, но посеянное зерно дало сейчас всходы...

Многозарядность и автомат тогда)) раз уж есть у тебя электрички, то и автомат можно на электрической схеме соорудить)) только габариты будут совсем не для походов. Это так... Еще зерна))

dorian1

Многозарядность и автомат тогда)) раз уж есть у тебя электрички, то и автомат можно на электрической схеме соорудить)) только габариты будут совсем не для походов. Это так... Еще зерна))

1. Сам тяготею к электроударнику, но электричество не совсем уместно в длительном походе...
2. Противник автомата, как и редуктора - дополнительный механиэм, который обязательно испортится, автомат это понты...
3. К моей радости, автоматику к поворотному затвору (прямодую) не приспособить...

В первом посте видео с нижним давлением 70 бар. 😛

Дуракам закон не писан - они сами его создают для "современной пневмонауки":
" известно не так много способов сместить плато вниз по давлению ... утяжеление ударника."

Мой ударник весит меньше 11 грамм!!!! 😉

dorian1
Ох боюсь ошибиться, но вроде Тук-тук говорил про стрельбу на низких давлениях. Там вплоть до 60 АТМ есть резон стрелять. Давно уже читал про это, могу ошибаться. Володя ты не обращай внимание на другое мнение. Вспоминается та присказка поговорка, про то как хорошо обсуждать плюсы и минусы тех или иных машин, и говорить что низа что такую не купишь, разглядывая их из окна троллейбуса. Гнешь свою линию, продолжай так же.

Спасибо, Станислав!
Я всегда "черпал вдохновение" 😊 от вкусного высокого давления - выстрел экономичнее по расходу, тише, есть где разгуляться, яркий пример - плато растянуто на 200+ атмосфер https://vk.com/tirsnaiper?z=vi...91c1bb156ed98f3 продолжение https://vk.com/tirsnaiper?z=vi...9e3efefd3411e3a .

Большое НО. Для МК высокое давление практически недостижимо, особенно в следущем проекте (в стадии завершения), где Ф поршня 20 мм и объем 70 мл. На 300 барах надо развить усилие в 1 тонну... 😞 , не поможет даже эффективность двухрычажного насоса!
Переход в низкое давление, мера вынужденная и негоже сравнивать расход на куб. с высоким давлением - это и дураку должно быть понятно 😀 .
В длительном туристическом походе силу надо беречь для выживания...

dorian1

Это так... Еще зерна))

Да, было еще зерно, не помню от кого. В нем предлагался съемный насос...
Тогда я отверг для самооткывашки, а вот сейчас, к гибриду подходит.
Заканчиваю такой проект на коротком стволе 22 см, собирает 24 желудя в детском, плато 160 - 90 бар, выстрелов до 20 шт...
Накачал, снял, закинул в рюкзак (в палатку) и на руках в два раза легче девайс... 😊

Yadolov13

Да, было еще зерно, не помню от кого. В нем предлагался съемный насос...
Тогда я отверг для самооткывашки, а вот сейчас, к гибриду подходит.
Заканчиваю такой проект на коротком стволе 22 см, собирает 24 желудя в детском, плато 160 - 90 бар, выстрелов до 20 шт...
Накачал, снял, закинул в рюкзак (в палатку) и на руках в два раза легче девайс... 😊

Интересно! Ждем новый! Добавь еще пожалуйста фоток покачественней

dorian1
А что за бобышка напротив манометра? Напротив через планку Пикатинни, на конце резинка, рядом с модером.

Заправочный квик под резиновым колпачком для баллона, внешнего насоса, компрессора.
