Сидя на кухне у dm_romana, отхлёбывая вкусное пиво, сидели четверо.
Собсьно Сержант с супругой и Роман с супругой так же.
Дамы общались меж собой, а Рома приставал к Серёге с целью раскулачить на всякие ништяки, ибо по собственному заверению был зело ленив, 😊 шибко занят 😊 (при этом загибал пальцы на руке и слезно жаловался на тяжкую жизнь, тиранию правительсва и прочие гадости вселенского масштаба для его скромной персоны 😊: 😊 😊 ), а так же имел сильное неприятие к ручному труду в глобальном смысле 😊
а тут припёрся с визитом Сержант, следовательно надо его озадачить 😊 😊 😊
Сержант вяло отнекивался, но в конце концов согласился сваять вакуумный аппарат самого что нинаеть героического вида и самое главное рабочий 😊
раздавив ещё бутылочку пришли к выводу что делать надо из того что продаётся в магазине.
итак, чем это всё кончилось...

Сей опус может считаться продолжением Записок номер 3. и виновным в этом безобразии считать Романа 😊

Как логичное развитие материальной базы мастерового. Доступность материалов и простота конструкции наличествуют в лучшем виде.

Установку я сделал на основе принципа предложенного вот в этой теме. http://gunszip.org/topic/97/572382.html спасибо камраду Nordamon за старания и прилежание.

Еще раз повторяю я взял только принцип построения. Конструктивно установка отличается, что будет видно ниже, несколько сложнее в изготовлении, но гораздо удобней в использовании и обслуживании.
Итак, смотрим и читаем, как это всё было сделано.

Использовании вакуумного насоса типа ВАКС и стеклянной вазы, смотри подробное описание в Записках 3, несколько ограничивало мощность и производительность установка для пропитки, в силу небольшой высоты вазы. Мои скромные попытки найти более высокую ёмкость для масла кончились тем, что я нашол высокую вазу из толстого стекла, но с большим чем нужно диаметром горловины. Дорабатывать крышку от ВАКСа я не захотел и в один прекрасный момент просто перестал делать ножи длиннее определённого размера, для собственного же удобства и экономии времени. Ёмкость с маслом у меня служит и пропиточной камерой и хранилищем масла. И там же стояли рукоятками вниз, по несколько суток, ножи.
С этом надо было кончать и вот как я поступил. Внимательно прочитав статью об изготовлении камрадом Nordamon вакуумной установки и выяснил очевидные недостатки.

1. Сложность открывания/закрывания установки. Существующий вариант не приемлем для долговременной эксплуатации в силу сложности вынимания крышки. Следовательно, надо сделать крышку легко съёмной, а лучший вариант на резьбе на торце трубы..

2. Не видно что происходит внутри установки. Сей недостаток, более психологический, ибо манометр показывает падение давления в лучшем виде. Этот факт является камнем преткновения в обсуждении качества пропитки. Ну раз хочется, то утереть нос, людям утверждающим, что сделать окно в пластиковых водопроводных трубах сложно, было просто делом чести.

3. Общее удобство использования установки вызывает чувство недоработки и сырости конструкции в целом, выраженное в неудобстве использования.

Стандартные изделия покупаем в магазине, смотрим ссылку выше.
ничего нового не будет, всё поймёте сами из картинок.

По сборке кранов с прочими покупными изделиями не должно возникнуть проблем, просто собираем как показано на фото ниже.
Жирно мажем герметик, наматываем ленту ФУМ и прочие уплотнения, короче стараемся, затягиваем всю сборку с прилежанием.

Выше всё понятно и так, далее самое интересное и самый спорный пункт.
Манометр. Ага, он самый.
Для пропитки маслами сей чудный прибор не очень то и нужен.
В силу того что в окне видно выделение газа из пропитываемой древесины, которое продолжается от силы минут 30. далее можно убирать пониженное давление в камере и пусть атмосфера загонит масло в дерево в лучшем виде.
А так же очень многих интересует конкретные цифры разряжения в камере, но практического значения пропитки маслами эти цифры не имеют.
Но раз некоторые граждане хотят видеть манометр, то переделываем его в соответствии с рекомендациями по ссылке выше. То есть смещаем стрелку манометра на середину шкалы.

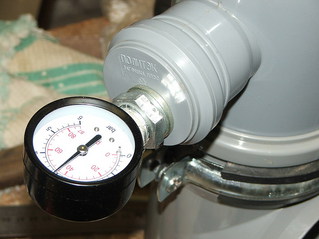

После устанавливаем манометр в малую заглушку, затягиваем гайку и устанавливаем в крестовину.

Проверка работоспособности манометра после манипуляций с механизмом, обязательна. Можно просто ртом попробовать откачать воздух из манометра. Стрелка должна двигаться.

Так же придётся поискать адаптер с внутренней резьбой в ¼ для посадки манометра и с внешней резьбой для вкручивания в установку. Я такой адаптер сделал сам, найдя на работе какой то переходник с внешней резьбой ½ от гидросистемы, раздобыл метчик на ¼ дюйма нарезал резьбу вручную. Дальше всё просто, вкрутил конструкцию а пластиковую заглушку, предварительно просверлив отверстие под резьбу ½ , не забыв всё герметизировать с пристрастием.
Если у вас нет возможности изготовить адаптер, не огорчайтесь. Манометр в установке больше для красоты. Ставить его не обязательно.

С насосом ручным автомобильным поступаем так же , как написано в статье камрада Nordamon.

На этом собственно по сборке из покупных частей можно закончить, дальше надо поставить их только на место.

Берём ревизию и пилой отрезаем завинчивающуюся часть от основного цилиндра.
Я это сделал электролобзиком, по линии пересечения двух цилиндров, пильный шов лучше располагать на большом цилиндре желателен, ибо отвод совсем маленький.

Остатки от ревизии выкинул за ненужностью.

Манжету уплотнительную правда снял, может потом пригодиться. На крестовине всё тем же элетролобзиком отпилил часть уширения , это там ,куда вставляется уплотнительная манжета. Это было нужно чтобы плотно вставить в горловину крестовины отрезанную резьбовую крышку.
К крестовине приварил отрезанную завинчивающуюся крышку.

Для этой операции использовал сварочный пруток фирмы STEINEL ПП (073411) (73411) и технический фен...
Покупал вот тут сии волшебные прутки для полипропилена.
http://dominstrumenta.ru/product_info.php?products_id=4712

Вот и фото.

приваривал техническим феном с вот такой насадкой, смотри выше, выставив температуру в 280 градусов. Как то веселее приваривался пруток, хотя на пачке указана температура в 250 градусов.

Дальше дело техники.
привариваем крышку к соединительной муфте.
у углового отвода отрезаем часть посадочного места под уплотнительную манжету, на место манжеты приклеиваем на герметик кругляш из 6 мм стекла, который вырезали в стекольной мастерской за 5 минут.
привариваем стекло по периметру пластиковым прутком, вставляем верхнюю часть с варенной горловиной, вставляем заглушки с уже собранным обвесом, не забыв все резьбовые соединения жирно намазать герметиком.

С насосом всё проще, просто переворачиваем манжету, выбиваемым шарик в обратном клапане, собираем обратно.

накручиваем штуцера, собираем воедино.
на впускном кране, накручен штуцер исключительно для защиты крана от пыли и грязи.

из подручных средств типа фанера делаем подставочку и прикручиваем установку стандартными хомутами.
чтоб не падала 😊

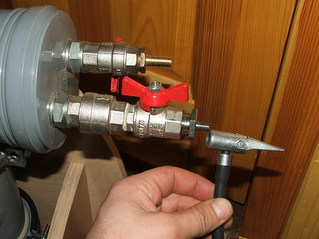

на отводящий воздух кран (это тот что с обратным клапаном) я установил специальный переходничок, с резьбой как машинного ниппеля, резьба там М8х0,75. ответная резьба трубная, вкручивамая в кран в пол дюйма.
этим я добился того, что головку с зажимом на конце шланга, что на насосе, я надеваю и снимаю без проблем. чем повысил удобство храниния и транспортировки.
хотя можно воспользоваться и идеей камрада Nordamon, и присоединить на прямую через покупной штуцер, благо он стоит что то в районе 40 рублей.

откручиваем крышку, вставляем вазу/банку с маслом, погружаем туда ножик ручкой деревянной вниз и закрываем аппарат.
откачиваем воздух, любуемся пузырьками через окошко 😊
Ура!! работает!! 😊

аппарат уехал в Северную Пальмиру, спасибо герру Парадоксу.
Ром, встречай обновку 😊 испытания аппарат прошёл успешно.

за сим прощаюсь, ВашЪ Serjant.
ноябрь месяц. 2011 год.

Мои скромные попытки найти более высокую ёмкость для масла кончились тем, что я нашол высокую вазу из толстого стекла, но с большим чем нужно диаметром горловины. Дорабатывать крышку от ВАКСа я не захотел и в один

в Ашане купил. 100 рублей стоит. высотой мм 300. диаметр 80 мм.
есть и большего диаметра, и высоты. но из з асоздания этой установки отпала необходимость покупки стеклянной вазы.

конкретно по этой установке, вазу отлично заменяет банка на 800 грамм.
высокая и диаметр позволяет засунуть в установку.
налил масла, пропитал, вынул, крышку завернул.
хранение обеспечено в лучшем виде.

"Для пропитки маслами сей чудный прибор не очень то и нужен.
В силу того что в окне видно выделение газа из пропитываемой древесины"
Замута лишняя...но не помешает. Да есть такая проблема с длинномерами, интересно, будем осваевать сантехнику

Ага, вот это есть v. 2.0!!! Действительно в первой версии были два основных недостатка - это отсутствие видимости процесса в действии и невероятная сложность извлечения готового результата.

такс, добавил фотки, всё готово.
Желающие задавать вопросы, задавайте 😊

Для измерения давления лучше взять вакуумметр. Цена вопроса, например, на рушим.ру - 250 рублей.
Но он хотя бы до вакуума отградуирован.

Установка хороша, только окошко хочется. Может быть к ревизионной крышке подклеить стекляшку?

все ингредиенты куплены в обычном хозмаге.
вакууметрами там не пахнет как класс.
на ревизионную крышку клеить ни чего не надо.
всё видно в нижнее смотровое окно.

я конечно понимаю, что функциональность это наше всё, но аппарат как то совсем канализационно выглядит))) не хватает ярких красок и может быть, внутренней подсветки?)))

я, как дипломированный манометрист 😛 категорически против простого переставления стрелки. Так вы увидите, есть ли вакуум или нет, а точности никакой. Понятно, что простому ножеделу, эта точность как пропитка стали нужна, но как специалист, категорически против, ибо от неточности коробит и мутит меня. Если уж не купить вакууметр, то хотя бы перенастроить на стенде и наклеить новую щкалу.
Жаль уже не работаю в лаборатории, а то бы замутил маленький бизнес по настройке приборов.

сделай стенд. дома. и торируй то что вовсе не надо.

а подсветка есть функция от банального фонарика.

Аппарат хороший!!! есть вопрос зачем взята крестовина с 50 почему измерительный прибор не разместить на крышке??? это с экономило бы место (которое прибор занимает).
Вопрос номер два где медные трубки и какой объем памяти у этой мега стимпанк флешки 😀 😀 😀

Serjant
специальный переходничок, с резьбой как машинного ниппеля, резьба там М8х0,75. ответная резьба трубная, вкручивамая в кран в пол дюйма.

для эксцентрикового зажима оно конечно пофиг, но справедливости ради
в оригинале эта резьба называется Сп8 по буржуйски Vg8: диаметр 7.7, шаг 32 tpi, угол 60.

в наших реалиях через раз заменяется 8х0.75, что иногда доставляет

Покупал вот тут сии волшебные прутки для полипропилена.

зачем взята крестовина с 50 почему измерительный прибор не разместить на крышке???

что было то и купил.
манометр вставлен для красоты. для пропитки маслом он не нужен.

Наглухо заварить все уплотнения (кроме верхнего на резьбе), убрать стекло или перезакрепить и можно подать избыточное если надо.
