Пару лет назад представлял здесь вот такой свинокол:
Представить-то я его представил, но что-то всю дорогу не давало покоя.
Точнее, не "что-то", а рукоять. На тот момент хотелось сохранить максимум деталей исходного штыка.
Потому и рукоять придумалась "стамесочная", как бы продлеваюшая стиль.
Позже захотелось ее переделать, в результате чего лишние детали, доставшиеся в наследство живопыру,

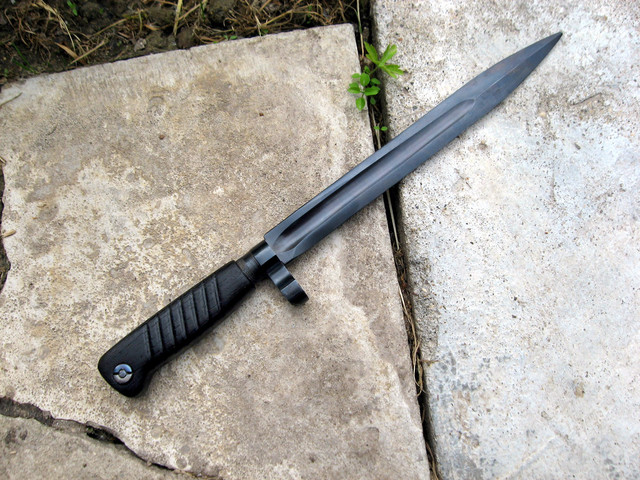

были безжалостно выкинуты, наствольная втулка цинично укорочена, и родилось такое маузероподобное.

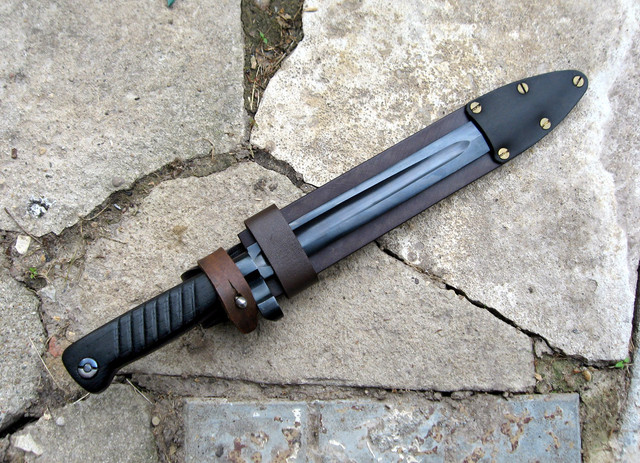

(Открытые ножны остались прежними, только сделал темнее нижний кожаный треугольник).

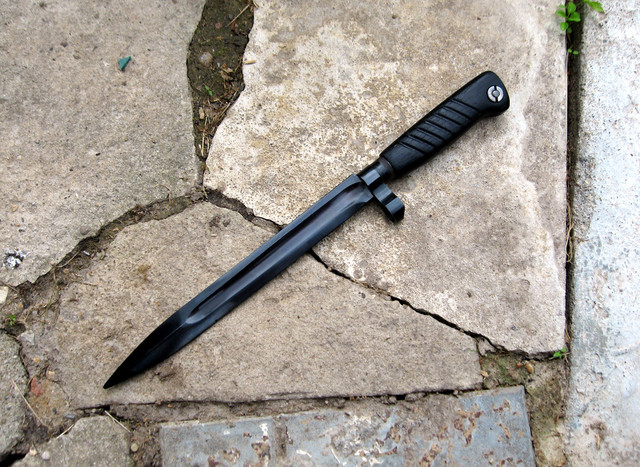

Монтаж рукояти всадной, но "во избежание" она съемная, сидит просто на сильном трении.
Рукоять мореный дуб с пропиткой тикойлом в емкости под вакуумом.
Гайки нагеля - несколько укороченные гайки от задних кнопок диска ППШ-41.
Насечки выполнены в несколько приемов, сперва разметка по шаблону, затем выжигательный аппарат, далее надфили и тонкий наждак.
Девайс - праздничный наряд на "мурку"? )))
Stanislav AНу в основном там, ага.
Если не ошибаюсь, то я Вас по пневмофоруму помню.
Мурки в хозяйстве нет с 08 штоль года...
НепушистМурки в хозяйстве нет с 08 штоль года...
Как так? У любого пневманутого должна быть Мурка))). Я году в 2006 приклад к ней делал, только сейчас дошли руки допилить, так что апгрейд продолжается. По сути уже более 20 лет)))).
Штык прикольный, понравился. Заморочек с насечкой правда не понял, делается подходящим круглым надфилем на глаз минут за 20)) ну с другой стороны хуже не будет точно.
все равно 98К получаетсяКак над СКСкой не издевайся... Маузеровский штык не получится, геометрия другая! Ну, а вобщем, сделали , ну и молодец! Но как и в прошлой поделке, ошибка (я считаю) круглая составная у "гарды" (как и в прошлом творении), ну не тот вид... так то оно конечно лучше чем голый, но как то, чего то в рукояти не хватает... Делать, так уж чтоб глаз не оторвать!
underwaterПросто выжигательным аппаратом делаешь предварительные линии по карандашной разметке - после этого уже трудно ошибиться с расстояниями между насечками и выскочить за пределы насечки при дальнейшей обработке. А так да, круглый надфиль рулит. Но уже после. Я использовал надфиль для заточки пильных цепей, он злой, хорошо цепляет твердый дуб. Прочие надфили и наждачка уже для скругления граней насечек.
Заморочек с насечкой правда не понял, делается подходящим круглым надфилем на глаз минут за 20
vityuxaВот дело в том, что нарисовать-то можно что угодно, я это и сам умею. А реальность, она такая, свои законы диктует. Если обрезать круглую часть наствольной втулки как на Вашем коллаже, и попытаться продлить деревянную часть рукояти вперед, Вы столкнетесь с большой проблемой. Втулка окажется болтающейся в воздухе, и никакая эпоксидка ее от этого не спасет. Потому что у исходного штыка круглая часть этой втулки насаживается на цилиндрическую ответку, перед которой - пустота. И переднюю часть рукояти нормального сечения на этот цилиндрик Вы никак не сможете насадить. И если его сточить, проблема болтающейся в пустоте втулки останется все равно.
Как над СКСкой не издевайся
В общем это слишком трудно описывать - проще Вам взять исходный штык и внимательно его рассмотреть - тогда будет понятно, о чем речь.
НепушистНу не такой уж он и твёрдый.
твердый дуб
нарисовать-то можно что угодноБыл у меня сий штык, тоже думал сделать, что то путное...но сталь не понравилась...Втулку снять, приварить хвост с резьбой, и делать полную рукоять.В принципе можно и не сильно уж и сложно.
НепушистГош, ну кагбэ далеко не по мотивам... Маузеровского ничего нет, от слова совсем...
По мотивам 98К
А вообще, под такой клин, просится и рукоять ломоподобная, чтобы кувалдой можно было клин в пень по гарду забить, а ножыку - хоть бы хны... 😊
ЕМНИП, у СКС-овского штыка, хвостовик вроде довольно внятный (условно говоря), для всякого рода экскрементов... Тьфу - экспериментов... )))
BeltzerКак это. А насечки. Семь штук с наклоном вперед 😊 И нагель
Гош, ну кагбэ далеко не по мотивам.. . Маузеровского ничего нет, от слова совсем...
Ну я ж сказал - СИЛЬНО по мотивам.
Ну хвост там мощный, да, просто так не обломишь. Толщина что-то около см.
tref7
Ну не такой уж он и твёрдый.
Дуб и бук добываю из старой советской мебели, у меня тут нередко выкидывают такое, в основном стулья. Там материал старый, очень сухой и твердый. Не как железное дерево конечно. Кроме того после морения и пропитки на некоторую глубину тикойлом дерево еще твердеет.
НепушистА, ну если так, и именно семь штук, и именно с наклоном вперед, да еще и защелка есть (нагелем зачем-то обозванная) - то тогда точно вылитый 98K. 😀
Как это. А насечки. Семь штук с наклоном вперед И нагель
НепушистНу хвост там мощный, да, просто так не обломишь. Толщина что-то около см.Это-ж такой лютый ломоподобный жабокол можно скомстролить, что сантехники с их открывашками для люков, помрут от зависти...
BeltzerВ данном случае это скорее он 😊
зачем-то обозванная
НепушистНе, ну понятно, что это имитация защелки...А вот то что это нагель, как-то не вкурил. Нагели бывают деревянные и металлические в виде штыря, бывают шурупы по бетону (но там шлиц в виде звезды Давида, шо в контексте "фошыстско-арийского ножыка", кагбэ не комильфо),есть нагели типа шурупа с пружиной и шайбами для срубов, есть типа гвоздя с крестообразным сечением (для скрепления всяких деревянных рам и прочего подобного говна)... Видимо и исчо какие-то есть, но у меня по ходу тут пробел в знаниях... )
В данном случае это скорее он
Beltzer
Видимо и исчо какие-то есть, но у меня по ходу тут пробел в знаниях.. .
Походу пробел, да.
В данном случае имитатор защелки по сути выполняет ту же функцию. Формально. Т. к. удары молотком например по черену не планируются.

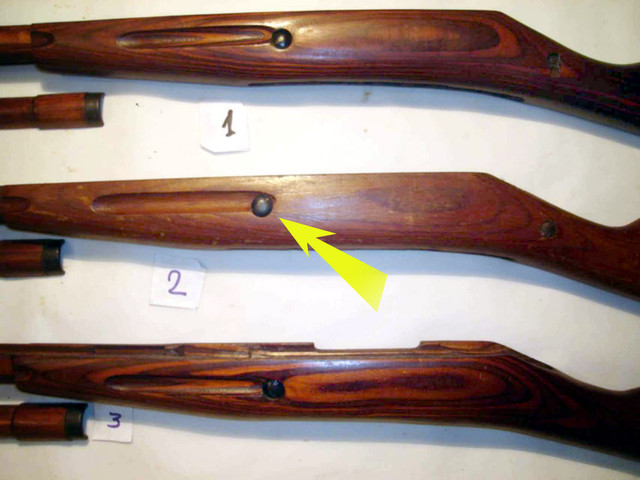

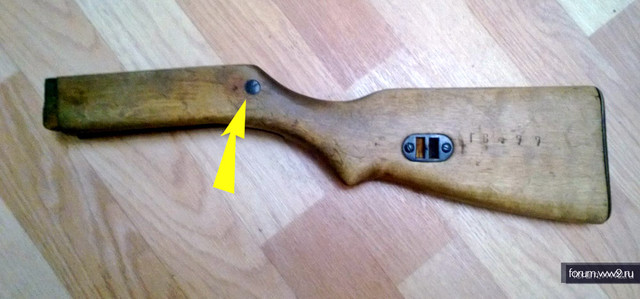

НепушистА, так это конкретный нагель, от определенного изделия. Про нагели в прикладах ППШ действительно не знал. Теперь знаю.
Походу пробел, да.
