Ножны из кайдекса

Первые 😊 Новая для меня тема 😊
Половинки были отформованы Сашей aka pit-bull, я лишь собирал и отсекал лишнее 😊 Люверсы расположены под отвестия на малом теклоке, что дает весьма разнообразные варианты расположения ножа на отдельно взятом организме 😊
Кайдекс - материал достаточно жесткий и упругий, но при этом мягкий чрезвычайно. Посему любой острый угол - враг, протрет себе дорогу, разлохматит, затем пыль мелкий абразив... и как результат - царапины на клинке или рукояти.. 😞 При сгибании по-холодному - не ломается, гнется. При нагревании, со слов Саши aka pit-bull, стремиться разгладиться в лист ( грел до 100 С ).
Теклок... штука толковая, во всяком случае малый. В комплекте шли две втулки с винтами и резиновые прокладки под них. Прокладки позволяют дистанцировать теклок от ножен, компенсируя рельеф. Причем, фиксация теклока на ножнах четкая и упругая 😊
вот собственно нож, который одевали 😊

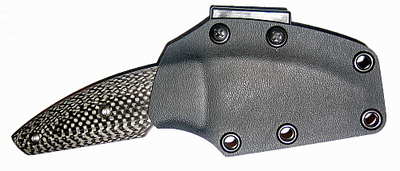

И вот он в ножнах, с различными вариантами расположения теклока

и с цепочкой на шею

Естественно, без огрехов не обошлось, но появился опыт 😊
Вот, собственно, и все..... 😊

Впечатляет! 😊 А как нож фиксируется в ножнах? Кстати,нож тоже самодельный?

поздравляю, кайдекс материал с богатыми возможностями. сам довольно давно с ним работаю, правда Кайдекс заменил на более дешёвый АБС, ухудшения свойств не заметил, а работать с ним проще. http://www.photohost.ru/showgallery.php?galleryid=11423&userid=5680

СергейиЧ
Весьма впечатляет!
Пожалуйста, подробности: источник добычи АБС (акрилонитрилбутадиенстирол?), его свойства, технология обработки и прочее.

2 СергейиЧ: где добываете АВС, какая толщина?
у меня был кайдекс толщиной 2 мм и формуется он весьма неохотно даже при 100...110 С

Отличный комплект! Глаз радуется 😛

Вот, что удалось узнать об АБС в первом приближении:
Выпускается листами толщиной 2, 3, 4, ... 8 мм, максимальный размер листа 2х3 м, поверхность - гладкая или имеющая тиснение "песок" или "кожа".
Существует широкая цветовая гамма.
Жёсткий, ударно-вязкий, стоек к надрезам, хороший звукоизолятор.
Высокое электросопротивление.
Температурная область применения - от - 40 до + 80 *С
Обработка листового АБС-пластика: штамповка, термо-вакуумное формование, механическая обработка, нанесение печати, горячая накатка.

Осталось дать ссылку для общественности где это есть 😊

And
Я бы дал, но там - минимальная партия 1 т, думаю, даже все вместе - не потянем. 😊

Мда.. Тонна это многовато 😊

А где можно кайдекс в России найти?

Да, кайдекс вещь интересная. Я тоже эксперементировал - только засада есть - для ножиков из натуральных материалов как-то не смотрятся... А в стиле хай-тек, все никак не сотворить 😊 Вот и лежат несколько листиков - сделал себе на основной нож "полевые" ножны, софорумнику скелетничек одел, да фонарик упаковал... Сейчас подумываю Нэйтив одеть, летом как-то надо носить 😊

2 Torrent: Источник АВС, например, в Москве - http://www.zuroplast.ru . Можно купить 1 лист черного АБС толщиной 2 мм. с шагреневой поверхностью с одной стороны.

LNS
Спасибо за наводку, похоже, что это очень даже рабочий вариант.
Я позвонил: один лист 2 мм , 1х3 м можно купить всего за 535 руб. Смешные цены. 😊

СергейиЧ
Теперь - ждём твоего слова: как его обрабатывать в "домашних" условиях? Без знания технологии покупать бессмысленно. Термопистолета (фена) - хватит?

Кстати, мужики! С 30 января до 2 февраля в Экспоцентре на Пресне будет проходить выставка "Интерпластика-2007". Я постараюсь выбраться на неё и пощупать современные материалы своими руками.

А с 12 по 14 апреля, там же, - Клинок - 2007 😊

2 Torrent: фена вполне хватает для небольших изделий (до А3 формата).

LNS, отлично. У меня "пистолетик" Kress на 1,6 кВт (от 80 до 600 *С, до 400 л/мин).

LNS уже ответил, добавлю от себя.
АБС беру как раз в Зуропласте, грею строительным феном, но греть надо несколько сильнее, чем кайдекс. формую прессом наподобие того, что на найфкитсе, только резина советская, более жёсткая, а пресс мне друг варил. амеры пользуют небольшие духовки, типа микроволновок по размеру, прогрев равномернее, и температуту можно выставить.

СергейиЧ, значит - без пресса нифиг ловить? 😞 А как его сделать?

Насколько я знаю, АБС - материал, из которого изготовлены корпуса мониторов компьютеров. Думаю, что их тоже можно использовать для отработки технологии.

Из пластика, похожего на кайдекс, делают папки для бумаг. Толщина там 1-1,5 мм.

не, почему, я многое делаю просто руками, в перчатках. чем толще перчатки, тем проще будет не обжечься. в папках совсем не похоже, слишком пластичный, надо чуток более жёсткий.
пресс сделать легко, посмотреть на найфкитсе, и либо заказать, либо сварить похожий.

СергейиЧ, а в пару или в духовке можно кайдекс отформовать?
И ещё: где можно затариться металлическими клипсами и заклёпками (трубчатыми и винтовыми)?

в духовке скорее всего да, на пару не уверен.
затариться можно тут: http://www.kataneo.ru/

В духовке я пробовал, ещё года 2 назад
вполне себе получается, эдакий блинчик по состоянию - главное не перегреть, а то потечет кайдекс...
вот моя первая работа http://photofile.ru/users/ramses/258030/6703124/#mainImageLink

такая мысль в голову пришла-скажите, а никто не пробовал делать ножны из старых пластинок? тоже вроде термопластичный материал ,правда не очень стойкий к ударным нагрузкам?

ломаецца 😞

Народ, а где его купить можно??

Originally posted by sho:
А где можно кайдекс в России найти? ...
Народ, а где его купить можно??

"Листы АБС могут подвергаться термоформованию в широком диапазоне температур от 140 до 200 *С. При нагреве наибольшее внимание следует уделять температуре поверхности - необходимо избегать перегрева, так как он приводит к растворению фактуры поверхности, ... или даже деградации материала. Самовозгорание при 350 *С. Его можно сваривать и склеивать.
Новинка! - прозрачный АБС-пластик: всё то же самое плюс светопрозрачность."

СергейиЧ а какую резину используете при формовке?

а хрен её знает. сначала пользовал эту: http://www.knifekits.com/store/s-pages/kk_store_1mainframe.htm?kk_products_sheath_main.htm~smain
но после пяти ножен подряд резинка сдохла. сейчас пользую советскую, она тоньше и более жёсткая, не совсем то, что надо, но я приспособился. есть отличная советская пористая резина, помягче той, что сейчас пользую, но пожёшще амерской. да её в продаже не видел.
искать резинку можно на строительных рынках, она пористая, легко проминается пальцами, толщиной примерно от сантиметра (тогда надо два слоя склеить) до двух.

рекомендую не заморачиваться, заказать с найфкитса. резинка хорошая, только перегрева боится, потому и сдохла у меня, слишком активно пользовал.

СергейиЧ
Неужели кайдекс и АБС - настолько разные материалы: вот здесь указан диапазон регулировки температуры воздуха у термопистолета - от 375 до 495 *С. АБС при такой температуре - уже будет гореть.

СергейиЧ
А возможно ли сделать ножны из кайдекса для колдстиловского клинка с эпоксидным черным покрытием, не испортится ли оно от выс. температуры при формировании ножен?

отвечу за СергейиЧа: температурная стойкость большинства эпоксидных покрытий находится на отметке 200*С (+-). Этого, впринципе уже достаточно. К тому же клинок закрывается малярным скотчем (1-2 слоя) - что тоже является теплоизоляцией. Ничего не будет покрытию 😊

А как сделать из АБС/кайдекса кобуру для сотового телефона (к примеру)?
Слой малярного скотча - не защита пластику от даже 160 *С.

Можно однако, модель сваять.Из дерева например.

Я думал, что ты скажешь: в два приёма - из гипса. По крайней мере - в десять раз быстрее и точнее, чем деревянная модель.
Но ты - не ищешь лёгких путей. Это похвально. 😛

Как вариант 😛.Если Сержанта попросить он и из деревяхи вырежет тютелька в тютельку.Есть краснодеревщики а есть каменщики 😛

А как сделать из АБС/кайдекса кобуру для сотового телефона

СергейиЧ
а хрен её знает. сначала пользовал эту: http://www.knifekits.com/store/s-pages/kk_store_1mainframe.htm?kk_products_sheath_main.htm~smain
но после пяти ножен подряд резинка сдохла.
.....

рекомендую не заморачиваться, заказать с найфкитса. резинка хорошая, только перегрева боится, потому и сдохла у меня, слишком активно пользовал.

Сереж, ты просто кайдек перегреваешь. Делай как все, в кипятке, и не выпендривайся И поролон будет служить годами, как у нас

СергейиЧ
не, надо просто не делать по трое ножен за раз 😊
а в кипятке не удобно, зачем, когда фен есть? да и к советской резине я уже привык.

так я ж честно написал, что после пяти ножен. он мне и так не очень понравился. но вообще хороший, только привыкать к нему надо, дольше держать приходится, советский тепло быстрее отводит, и вообще, более живуч. амеры, кстати, тоже феном не брезгуют.

а я себе вон чего для ключей сделал:

СергейиЧ
так я ж честно написал, что после пяти ножен. он мне и так не очень понравился. но вообще хороший, только привыкать к нему надо, дольше держать приходится, советский тепло быстрее отводит, и вообще, более живуч.

в фурнитуру-катанео съезди, там были. www.kataneo.ru
такие подешевле - http://www.kataneo.ru/163.htm
такой подороже - http://www.kataneo.ru/155.htm
первые надо к столу крепить, а стол к полу, второй можно только к столу. и то не очень прочно.
можно купить только насадки, это совсем не дорого, и молотком обходиться. хольнитены там тоже есть, вообще всего много.

Серег, пасиба за подсказку, съезжу.

В кипятке у меня не вышло вообще - не нагревается достаточно
А вот духовка - понравилась 😊

SiDiS
В кипятке у меня не вышло вообще - не нагревается достаточно

Надо подольше поварить

Пасиба за советы.
В духовке у меня кайдек однажды подгорел - стал хрупкий 😞
Так что лучше уж варить.
А в микроволновке греть можно?

в микроволновке сомневаюсь, но попробуй, на маленьком кусочке.

СергейиЧ
в микроволновке сомневаюсь, но попробуй, на маленьком кусочке.

в микроволновке врядли - бо изолятор...

SiDiS
в микроволновке врядли - бо изолятор...

колбаса - не изолятор: вода соль специи

SiDiS
колбаса - не изолятор: вода соль специи

Да микроволновке то пофигу изолятор не изолятор(на сколько я понимаю принцип работы). Хотя металл она очень не любит, прям сааавсем. Ей главное было бы чего разогревать, органика не органика..всё равно всё едино..

не удержался, засунул в микроволновку кусок кайдекса и кусок фторопласта....

кайдекс греется....медлеееенно и неохотно... еще и смердит 😊
фторопласт - не дождался разогрева...

разогрев происходит за счет вихревых токов, возникающих в предмете под действием генератора (по моему так..) но откуда им возникать в изоляторах? керамике, полиэтилене, сухой бумаге.. Раз кайдекс разогревается - значит не совсем изолятор 😊был не прав 😛. А вот
фторопласт нисколько не нагрелся 😊

ЗЫ только что проверил: фторопласт с бронзовым наполнителем аж прозрачным стал от нагрева в МВ. Металл 😛

SiDiS
разогрев происходит за счет вихревых токов, возникающих в предмете под действием генератора (по моему так..)
