Всем доброго времени.
Делал ножики, был фотик и вот, что из этого вышло.
Буду вставлять фото и писать краткие коменты.
Начинаю всегда процесс с изготовления шаблона, далее переношу его на металл и размножаю.
Отсверливаю по шаблону отверстия
После того как все отсверлю, вставляю в отвестия штифты и отчерчиваю контур
Обрезаю все лишнее болгаркой
Перехожу к гриндеру и обтачиваю по абрису
Облегчаю рукоять высверливанием лишнего металла, плюс отверстия при сборке можно залить эпоксой и получатся дополнительные клеевые штифты
Предварительное ТО и клеймежка
Отрисовка центра перед черновой слесаркой
Черновая слесарка под закалку
Нагрев в печи, охлаждение в масле
Дополнительное охлаждение в азоте, для завершения мартенситного превращения. Отпуски
Чищу песочком окалину

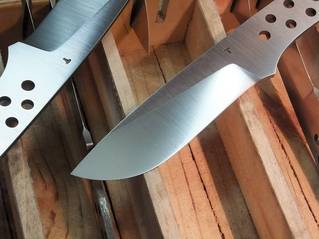

Чистовая слесарка

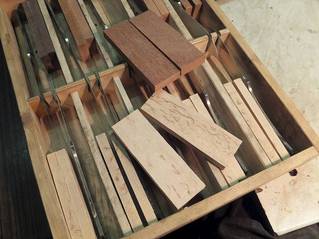

Распускаю доску на бруски, бруски на плашки
Шлифую выравниваю плашки
Отсверливаю по бланкам плашки
Нарезаю трубочек в размер
Отчерчиваюсь по бланкам
Убираю на гриндере лишнее, предварительно опилив
Шлифую торец и натираю его маслом
Сборка
После того как эпокса встанет, заклеиваю клин скотчем и на обточку ручек
Пропитываю маслом и пока рукояти сохут иду шить ножны.
Шитье ножен начинаю с изготовления выкройки, далее ее переношу на обувной картон, ну а по картонке расчерчиваю кожу
Нарезаю, пробиваю все собственноизготовленным инструментом
Снимаю фаски на гриндере, заполировываю воском
Собираю шлевки на холнитены, проклеиваю будущие швы, размечаю строчку
Прострачиваю
Делаю вкладыши из пластика и вставляю их
Шлифую торцы на гриндере, полирую воском
Ура-а-а, все готово осталось наточить
Вот так вот я провел месяц.
Блин, штифты прям как мои!
послежу, тема интересна
браво!!! отличный тутор..картинки мелковаты, надо было сразу 800х600 вставлять.
Спасибо. А по картинкам, дык схематично же все.
Казбек прав, очень интересный тутор.
А после термички клинки не ведет? Еще не встречал ни одной идеально ровной полосы, а тут уже со спусками в печь, да и углерод выжигается, на пару соток в глубину.
А подскажите, когда плашки на рукояти обтачиваете наждачкой пыль металлическая с торцов не забивается в дерево?
Хорошая тема !
познавательная и интересная .
Стараюсь чтоб не вело, почти всегда получается. Обезуглероженый слой можно и снять, не проблема. Симметрично снятые спуски не влияют на поводки, а вот результат после закалки со спусками или без будет немного разный.
пыль металлическая с торцов не забивается в дерево?Не так уж много ее там, забивается если на корби собирать, да и то от латуни.
а вот результат после закалки со спусками или без будет немного разный.а можно поподробнее, был опыт или это теоретическое предположение. сам задумывался на эту тему, но задавать вопрос гуру в этом вопросе как то не решался. С тонкими заготовками 2-2,5мм как поступаете? тоже отслесаренные термичите? понятно что железяки ведет по разному,если для примера взять современные порошки среднего диапазона?
Развальцовку трубок не применяете?Если используете интересно приспособу посмотреть.Сам отчет очень полезный
опыт или это теоретическое предположение.Опыт.
Под закалку слесарю все, оставляю минимум работы по каленке.
На этих ножах не развальцовывал, эти деревяхи хорошо клеем пропитываются. На более смолистых использую корби.
А сталь то какая?
По развальцовке: хочу сейчас занятся, а мысли бродят следующие, что по дереву конуса надо делать с более тупым углом, чем зенковка- это чтоб деревяху не расколоть, а в качестве пресса можно использовать тиски. Вкрутить конуса вместо губок. Должно получиться. Сделаю отпишусь.
А сталь то какая?На этих Х12МФ.
grafolog
Развальцовку трубок не применяете?Если используете интересно приспособу посмотреть.Сам отчет очень полезный
два шарика от подшипника подходящего диаметра, или две головки от каленых шурупов.
А порошки пробовали так калить,с черновой слесаркой?
порошки пробовали так калить,с черновой слесаркой?Все что до 1100градусов делаю так, что выше делаю так же только в нержпакете и с щепоткой толченого угля.
Зачётное повествование. Рука, видно, набита и изделия весьма достойные. Решпект 😊
Опытпрошу прощения за назойливость, но опять хотелось поразвернутее по впечатлениям от обоих вариантов. например по той стали с которой работаете?
Про швейную машинку можно подробнее?
Ножики красавчики!
По развальцовке: хочу сейчас занятся, а мысли бродят следующие, что по дереву конуса надо делать с более тупым углом, чем зенковка- это чтоб деревяху не расколоть, а в качестве пресса можно использовать тиски. Вкрутить конуса вместо губок. Должно получиться. Сделаю отпишусь.
Развальцовку трубок не применяете?Если используете интересно приспособу посмотреть.http://gunszip.org/topic/97/1639133.html Вот давеча копья ломали 😊.
------------------
С уважением.
Спасибо за ссылку не видел эту тему.
поразвернутее по впечатлениям от обоих вариантов.1. Спущенная сторона банку царапает бодрее после закалки.
2. Меньше шансов при дальнейшей обработке отпустить кромку.
3. Зачем драть каленое если можно драть сырое?
Про швейную машинку можно подробнее?Typical gc0303cx. А что именно интересует?
А что именно интересует?Имея схожую машинку сталкиваюсь с трудностями регулировки.
Стежки разные снизу и сверху, одинаковые никак не могу настроить.
Машинка Typical GC6-7-D
Скиньте фото того что получается. Настройки машинки без особой нужды лучше не трогать, залипните на месяц как минимум 😊. Скорей всего дело в подборе ниток и иглы и ее заточки.
Ну Андрюха ты выдал! Отличная тема
Сам в шоке!
Очень красивые изделия! Рука так и тянется! Вот покупаю))))
Очень красивые изделия! Рука так и тянется!
Спасибо!
отличная пошаговка
Я не соглашусь. Такой туториал не понятно для кого. Такое оборудование есть только у профессионалов, они знают как с ним обращаться без всяких руководств. Для начинающих же все это бессмысленно, у них вряд ли есть все показанное. Поэтому целевая аудитория не понятна, хотя картинки конечно красивые (Все ИМХО).
Отличный тутор,спасибо большое,утащил в закладки!
С ув, Роман
leoleo1972
Я не соглашусь. Такой туториал не понятно для кого. Такое оборудование есть только у профессионалов, они знают как с ним обращаться без всяких руководств. Для начинающих же все это бессмысленно, у них вряд ли есть все показанное. Поэтому целевая аудитория не понятна, хотя картинки конечно красивые (Все ИМХО).
Чё тут непонятно? Нет гриндера? Пили на наждаке- Широгоров на первых ножах так и делал, и неплохо получалось. Нет машинки- шей руками... И Андрюха с недавних пор на машинке шьёт. Притирай на стекле и шкурке... Дрели нет? А Андрюха- молодец!
панВладиславЧё тут непонятно? Нет гриндера? Пили на наждаке- Широгоров на первых ножах так и делал, и неплохо получалось. Нет машинки- шей руками... И Андрюха с недавних пор на машинке шьёт. Притирай на стекле и шкурке... Дрели нет? А Андрюха- молодец!
++
Дай Дурню стеклянный "Перец", он и "Перец" разобьет да еще и руки порежет.
ТС - МОЛОДЕЦ!
Тотуриал по станкам как видно, прогресс рулит.
Хороший туториал, начинающему видно последовательность, опытный подметит мелочи.
каких-то сверхъестественных станков не увидел, кроме разве что отрезания штифтовых трубочек на токарнике, что, конечно кучеряво, с другой стороны если есть станок им надо пользоваться, он для того и нужен. Восторга по поводу,туториала не очень понял - ничего выдающегося, особенно ножны - обычная магазинная переломка
сверхъестественных станков не увидел
ничего выдающегося
Всё правильно: просто оборудование, просто руки, просто рабочее время, как результат просто рабочие ножи - никакой магии и ничего сверхъестественного. Это просто работа от которой я тащусь.
SlesarikВсё правильно: ... Это просто работа от которой я тащусь.
И она притащит тебя на выставку... 😛
SlesarikДобрый вечер, а как такие спуски с расширением делаются?
Тутор - это всегда хорошо.
Это вообще основное в "мастерской".
ТС молодчина, всё доступно, грамотный и оптимальный процесс.
Есть и изюм - спуски с переменным углом.
как такие спуски с расширением делаются?Поддержу вопрос
Присоединюсь к вопросу о машинке .игла 230 ая? .. нитка верх и низ одного номера ?
Вроде рассмотрел ,нитка одного номера а игла ?? По коже ?
grafolog
Поддержу вопрос
Тоже очень интересно!
СПАСИБО!!!
И она притащит тебя на выставку...Ну так вместе и потащимся.
Добрый вечер, а как такие спуски с расширением делаются?Добрый, слесарю много, всё на весу без приспособ, руками просто подкручиваю.
Присоединюсь к вопросу о машинке .игла 230 ая? .. нитка верх и низ одного номера ?
Вроде рассмотрел ,нитка одного номера а игла ?? По коже ?
Игла 160 ромб, затачиваю сам, так как не нашел где купить. Нитка: верх Титан 10, низ Титан 20.
☺благодарю за ответ.
Тоже нахожу сомнительным туториал со станками и без деталей.
Например.
Показанный процесс выравнивания плоскости деревяхи на древесинах достаточно твердых приведет к выпуклой поверхности у начинающего ножедела.
Закалка слесаренных клинков - тоже занятие для опытного термиста, чтобы не было поводок.
Ну а шитье ножен на машинке. Все туторы про ручное шитье, а тут машинка. Человек, который читает ганзу в поисках знаний просто запутается.
туториал со станками и без деталей.Спрашивайте интересующие детали, чем смогу помогу.
приведет к выпуклой поверхности у начинающего ножедела.Выпуклость будет небольшой, её легко убрать наждачкой Р80 на плитке керамогранита.
занятие для опытного термиста, чтобы не было поводок.Я показал, что так можно, просто надо начать и всё получится.
Все туторы про ручное шитье, а тут машинка.Тем более будет интересно, так как про ручное много.
Человек, который читает ганзу в поисках знаний просто запутается.Это нормально, не бывает такого, что бы раз и всё понятно, через какое-то время туман в голове рассеится и придёт понимание.
Не слушайте. Выкладывайте больше. Кому непонятно, добро пожаловать в помощь начинающих.
Отличный тутор, нужно больше таких и чаще.
учебник не исчерпывающий, но дельный.
для начинаещего - явно есть что увидеть.
и это - распускать древесину на циркулярке - намного ровнее выходит 😊
распускать древесину на циркулярке - намного ровнее выходитЭто да, но циркулярка место больше занимает, у меня гараж 20м.кв., а ещё небольшие бруски стрёмно как-то на ней.
Хороший тутор,жаль что в моей кладовке он бесполезен.А ножны...это не ножны а чехлы.Хотя свою задачу выполнят на раз!
