N. Бронемишень "Укрепленный форт"

Небольшой отчет о многоразовой, компактной бронированной мишени для развлекательной стрельбы с напарником на интерес (можно и в один ствол 😊.

Пару равноценных винтовок для развлекательной стрельбы имеется.

Во что же стрелять? Птичек жалко и других живых существ то же (кроме мух и жуков 😊.
Ну, понятно - в пробки, кубики, бутылки с водой, бумажки, стебли сорняков, разного рода подходящие предметы:.. во что придется (соблюдая ТБ) и тд и тп.
А так что бы вместе с другом (подругой и 😊 кто быстрее, точнее и желательно с азартом и с какой-то осмысленной темой?

Родилась мысль (всплывшая из далекого детства) - сделать крепость с фигурками «врагов» (когда-то ими были оловянные солдатики за укреплениями из кубиков, в которых мы пацанами палили из духовок пластилином) - а почему бы и нет?!

В течении недели (придумать, сварить, выточить цели и все собрать) мишень была собрана из чего под руку попалось.

Получился бронированный форт с пушками, пулеметом и ростовыми фигурками «вражеских солдат».

Собственно вот:

Нижний ряд:
- пушкари главного калибра - заряжающий и наводчик;
- три наблюдателя в амбразурах;
- поворотная пушка калибром поменьше и ее пушкарь.
Средний ряд:
- три снайпера с винтовками в смотровых окнах.
Верх:
- поворотная пушка с флагштоком и пушкарем;
- зенитный пулемет с лафетом и зенитчиком;
- видимо «огнемет» а может и пулемет - не принципиально:

- основание сварено из уголков, квадратной трубы и прочего хлама;
- вооружение - пушки, пулеметы, огнеметы - любых деталей, попавшихся под руку;
- ростовые фигурки целей выточены из латуни - блестят, нержавеют, достойно сносят попадание пуль (КП 10.5 порядка 14-16Дж начиная с 15м);
- «враги» «умирают» поворачиваясь на оси и исчезают из поля зрения при попадании, при попадании вскользь получают «ранение» немного отклоняясь назад;
- после стрельбы фигурки легко вернуть в «боевое» положение просто повернув назад.
- чтобы фигурки удерживались в вертикальном положении на их ось одеты кусочки пластиковой трубки, либо обрезки бензостойкого резинового шланга с тканевой оплеткой, что и создает нужное трение с осью.

На данный момент по мишени было выпущено тысячи полторы КП - ничего не отстрелил, живучесть проверена парой месяцев пострелух раз от разу.

- прикольно;
- азартно наперегонки с напарником (особенно счастлив сын брата 😊;
- попасть непросто - «голова вражеского солдата» имеет диаметр около 10мм и неплохо закрыта броней либо орудием - иногда видна только верхушка каски - может уйти не один десяток пуль для поражений, азарт нужно победить равновесием:;
- чего стоят сопровождающие звуки - «минус один», «ранил», «а блин :.» и далее:;
- мишень компактная и переносная, перевозная - устанавливается на любой грунт, фон и т.д.
- дистанция стрельбы зависит от оружия, терпения и «целкости» стрелка и конечно условий (наличия упора, стрельбы с колена, стоя 😊;
- я использую винтовки ППП и слабой оптикой (3.5 крат) на 15-18м,
и ПСП с 8-кратной оптикой на 25м (более не пробовал) стрельба сидя с опорой на колено.
- уверен - сделал не зря.

Единственное - не мешало бы иметь "перезагрузку" мишеней за веревочку, чтобы не бегать.

Еще мысли: можно подсветку из светодиодов добавить (из защищенных с направления стрельбы углублений - светить ими НА мишень) - тогда можно будет ночные стрельбы имитировать 😊

милитари таргет

+1

милитари таргет

Я стреляю из вот этих аргументов:

и еще аргумент (вверху) посерьезнее:

А жуков не надо, жуки не мухи, они полезные (чаще всего).

Принято...нехай живут!

а что за винтовки на фото парой?

Смущает одно - не мало ли целей? На сколько её ''хватает''?

но меня больше прикалывает стрельба по плавающим мишеням, у дочки выпросил(были на реке) кораблик пластиковый с человечком, начал стрельбу с 30м, по косоудаляющейся цели, дочь была восторге - от эффекта попаданий, отлетающих кусков обшивки... (корабль потом догнал и подобрал)

Солдаты должны периодически и вразнобой появляться (выглядывать) и исчезать (прятаться), чем-нибудь стреляя в игроков.

В этой мишени "наблюдатели" и "снайперы" легко перемещаются в пределах амбразуры передвиженим вдоль оси поворота (оси длинные), поэтому они могут "выглядывать" и с боку амбразуры и по центру.

Вообще конечно мишень не доделана, это первый работоспособный набросок.
Но и в него легко добавить целей - просятся "антены", "прожектора" т. п.
Не проблема ее расширить, сделать большей в глубину (в несколько рядов),
добавить антуража - кусты, деревья, "окопы с боевыми расчетами", отдельно размещенные "огневые точки - типа блиндажа, дота" - насколько хватит фантазии и терпения для реализации....Это более стационарный проект.

В нынешнем виде она хороша мобильностью - бросил в багажник, поехал на природу, отдохнул и среди прочего пострелял...
Но и вдумчивая стрельба имеет место быть т.к. попасть в "голову" ростовой мишени не так то просто (все зависит от расстояния...).
Вес конструкции около 3кг (конечно можно сделать легче - задачи не стояло).

за славии респект - самое то что надо для развлекательной стрельбы!, жму руку
кстате вот мой вариант "карабин мосина 42"

Небольшой совет при изготовлении подобного - старайтесь не применять наклонных бронещитов (рикошет обеспечен), лучше шит вертикальный, либо заваленный внутрь, или с козырьком сверху, да и железо предпочтительнеее дюраля (со временем трещит от ударов пуль).

Всем удачных выстрелов!

ober
это язык Мордора. он не должен звучать здесь

Это голос Ганзы в судорогах! 😀 Вчера весь день такая хрень была у многих.

Я хотел сказать, что идея - ЗАМЕЧАТЕЛЬНАЯ! Что мой старший уже подрастает и скоро можно будет учить его стрелять. А эта мишень - лучший способ заинтересовать ребёнка в такой учёбе. Так что большое спасибо автору, обязательно сделаю что-то подобное. 😊

TessaJim
красивая мишень!респект например!
п.с. что за прицелы на шедевральных мосинках?

ПУ 43 года наверно

Большое спасибо всем, что оценили мои скромные старания!
(Буду развиваться дальше)

По-тихоньку отвечу на вопросы:

- Прицелы на славиях обычные - на одной Вомз 3.5х20С на другой НПЗ ПУ - 3.5х20 (довольно слабые, но для развлекательной стрельбы очень неплохо, да и беспаралаксовые - перестраивать под расстояния не надо, что приятно) и еще:

- «Вомз 3.5х20 С» - очень легкий (200 гр.) и светлый (линзы хорошие с просветлением), однако у него толстый пенек и полочки (со временем привыкаешь);
- «НПЗ ПУ- 3.5х22» линзы хуже Вомза, не такие светлые, но у него тоненький пенек и боковые полочки, что перевешивает. Так же у него больше диапазон построечных барабанчиков (нужен вертикальный т.к. кольца на ласте стоят высокие).

to Ober - Гитлера нема :-)

to ЮрБор - Спасибо! лучше просто - Евгений

to WRCMaN - в комнате юзать металлическую мишень не стоит - рикошет, пробовал :-(

За минувшее время добрался до мишени и кроме пострелух произвел апгрейд средней тяжести, а именно увеличил количество целей практически вдвое (вроде даже премутил чутка). Осталось кое-что докрасить, сфоткать и выложить на обозрение.
Надеюсь, успею еще до выходных (если погода позволит).

Итак, переходим ко второму варианту мишени:

С целью увеличения боеспособности форта, так сказать повышению огневой мощи и плотности «одновременного залпового огня» было принято решение о коренной модернизации и преобразованию мишени «Укрепленный форт» в мишень «Крепость» путем воздействий средней тяжести...

Проще говоря - а не замастырить ли нам братцы че-нибудь этакое:

- «эскиз рисунок»:

- Ну и вот, - пожалуйста, в железе:

1. Появилась сторожевая башня на опорах со следующими девайсами -

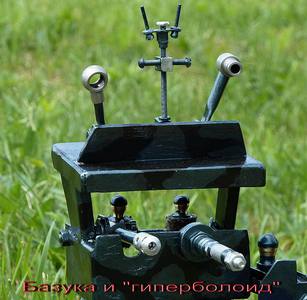

(безоткатное орудие «системы базука», рядом сам не знаю что за хреновина - либо безектор - триангуляторный анигилятор, либо как минимум - «гиперболоид инженера Гарина» - не суть, сгодиться:
На крыше сооружения приборы системы слежения, радиолокации и оптика типа «монотруба» ).
Персонал башни - два служивых;

2. Третий этаж форта переоборудован в командный пункт с тремя старшими офицерами,
далее бывший «пулемет» преобразован в орудие и установлена сдвоенная зенитная турель из автоматических пушек «аля Эрликон» на поворотном лафете;

3. Второй этаж справа оканчивается выносной балюстрадой с орудийным расчетом;

4. На первом этаже справа морское поворотное орудие преобразовано в сухопутную стационарную дальнобойную пушку с обслугой;

5. На вершине форта возведен «бастион с поворотной скорострельной атр. системой из двух стволов с наводчиками и корректировщиком огня».
На башне установлены - мощный прожектор, радиокомплекс с «навигацией» 😊, и современная оптическая система наблюдения типа «вижу-вижу»;

6. Если внимательно присмотреться, то над командным пунктом справа - сверху (под поворотной башней) обнаруживается некая штучка небольших размеров, чуть выступающая над крышей командного пункта - это «сюрприз» или «последнее желание»
- о нем позже;

И конечно, имеется флагшток с вымпелом «нас не победить ни фига»
на поворотной башне.

В общем и целом Форт получает гордое и красивое название - «Крепость»!!!
Кажись, клава нагрелась 😊

Фотки

- все предельно просто и примитивно, но не в ущерб работоспособности;

- собрано из подручных материалов - что нашел, то применил;

- увеличение штата «служивых» - девять новых целей произошло случайно - под руки попался пруток латуни 11мм и,
применив прием «дрель и система напильников» штат персонала был доукомплектован (поэтому они разного роста);

- для пневматических нужд большинство мишеней либо падают, либо поворачиваются,
как бы говоря: «попал - попал».

Однако служивые при этом совсем не обязательно «выбывают» сразу, а при скользящем попадании остаются в строю и даже будучи неоднократно «раненными» весьма успешно выполняют свою работу.
Потому подчас требуется пара-тройка попаданий, что бы окончательно решить вопрос!

Величину выступания рычажка-сюрприза над крышей можно легко регулировать.

Описание отстрела чуть попозже...

- работает! См. фото ниже:

В живых остался только заряжающий орудия крупного калибра (ранен), он и выкинул белый флаг.

По мишени выпущено более 100 кпэх из тактического комплекса
«Чиза - Макснайп и система наведения глаз - мишень»,
с 18м с сидя с опорой на колено (конечно мишеньки поднимал).

Довольно увлекательно:

Проверил на прочность и белый флаг - не поломался, надежно:

Восстанавливается мишень к работе движением пальцев рук, и вот к схватке с противником снова готовы!

Закрыл пространство сзади мишени листом шифера (осколки пуль и рикошет его не пробивают). Прямое попадание в шифер (старый) конечно делает дыру.

За время контрольного отстрела рикошета в сторону стрелка не отмечено, визга рикошета тоже.
Однако все же не советовал бы применять мишени данного типа на ограниченном пространстве и без специальных мер безопасности!

Лучше в таком случае мишень делать из фанеры (3мм) либо жести, либо мягкого не смолистого дерева (типа липы) или картон (к стати это и проще намного и быстрее).
Обязательно так же наличие уловителя пуль позади мишени (все сказанное ИМХО).

Вновь пострелял - теперь уже около 200 капэх кусали мишень - жива, нечего не отвалилось, не отстрелилось ждет очередных пострелух:

Двух вещей не хватает однако. Полевой кухни и гальюна.

Это то я не подумал...
Вообще налицо бытовая неустроенность 😊
Сортир вещь необходимая, а с кухней - пусть привозную питцу чавкают.

Спасибо

И вопрос с мишенями будет надолго закрыт.

пусть лучше он продолжит открываться... 😊

Эффективно, однако...

MK1
- на знамя его чтоль пришпандорить?
Или мож статую какую?
А мож отдельный кабинет - бункер с персональной охраной?

доступ к которому открывается после поражения первой линии охраны )

Ниже на фото - нет, не шарабан и не шарманка папы Карло, это передвижной экран - пулеуловитель.

Дабы не отвлекать соседей от повседневных радостей жизни, по примеру сотоварищей по форуму в выходной сделал эту штуку.

Тыльная стенка (куда пули и прилетают в итоге) кроме 6см деревянной доски содержит 12см тихой набивки - слои плоской пакли, старый палас и сверху линолиум. Вообщем такую стенку пулька не пробьет никогда,
и рикошет то же в стороны не улетит.

Ну фишка не в этом - прикол, что это чудо ездит на колесиках (правда пока не само 😊 )
и очень удобно менять дистанцию стрельбы и местоположение стрельбища
(хотя признаться сделано конечно коряво (неэстетично), но - работает!).

Shelton
Кубик один. Число очков - на выбор -

Alex_Gogo
Два кубика (или два броска на ход) все же лучше... один - приближение мишени, второй - количество выстрелов.

Shelton
Так слишком много зависит от случая. Думаю, интереснее всё же выбирать тактику - стрелять или ехать.

выслушать от напарника, уже предвкушавшего победу, несколько теплых слов ))

Здорово! эдакий джокер в рукаве - возможность быстрого реванша 😊

Использован эл. двигатель отопителя МАЗа- МЭ237 24В 25Вт. Можно использовать любой эл. двигател с постоянными магнитами и мощностью порядко 25-50Вт. Медь акуратно снимаем, часть сердечника якоря удоляем турбинкой. Собираем то што осталось от движла, на торец вала полуавтоматом привариваем две спици так, чтоб одна пряталась от стрелка за другой. К спицам привариваем пятачок. Готово, осталось закрепить черной изолентой к ручке воткнутой в огороде лопаты. Черной потому, что не красной, так как именно ее народ принемает за мишень.
Мишень успокаевается в двух положениях разнесенных на 180град. Попал по мишени, она делает пару оборотов, кратных 180град. и четко фиксируется- типа неволяшка.
Видио вставить не получается почемуто.

у тебя-произведение искуства в натуре

Спасибо, но сказать по правде это не так, поторопился с воплощением, многое можно сделать и изящнее и лучше... (всегда грызет червячек что можно было и получше 😊 )

С вашего позволения хочу представить мишень попроше

да ради бога... 😊 Наоборот спасибо Вам идеи!

Вообще принцип фиксации мишени магнитом в эл. двигателе любопытен - это находка и подсказка, может пригодиться! Спасибо! Эдакая мишень с возможностью спрятаться и выглядывать...

Ну и еще массу всего можно придумать :-)

Может кто дерзнет, смастрячит че нибудь-этакое, раз такое!

Пневмонит
1. Периодически открывающиеся амбразуры (некоторые)

Пневмонит
2. Имитация взрывов при помощи разбиваемых капсул с мукой, цементом, тальком наконец (ну или другим каким тонкомолотым порошком)

Пневмонит
4. Имитация ведения огня из орудий и пулеметов (красный мигающий светодиод в стволе, цепь питания размыкается с падением всего расчета.

Пневмонит
Ну и еще массу всего можно придумать :-)

Периодически открывающиеся амбразуры

Достаточно легко реализовать просто открывающуюся амбразуру (хоть вверх, хоть вниз) только на энергии пули и механике.

Скажем рядом с амбразурой есть небольшое отверстие в защитной бронестенке и при попадании в это небольшое отверстие спрятанный в нем рычажок и откроет (опустит или поднимет) бронеплиту защищающую амбразуру - вуаля, цель в амбразуре доступна для вдумчивого попадания.

И напротив - можно реализовать и обратный процесс, то бишь пулей закрыть бронещит, да бы не дать напарнику торжествующе сделать "-1"
и собственно оценить его комментарии... 😊

Хотелось бы, чтоб и крепость могла отыграться - типа сама че-нибудь стрельнула - пульнула (ну не в стрелка разумеется!).

Самое простое - ограничение времени боя - кусочек сахара в емкости с водой держит нитку, которая отпускает победный флагшток с вымпелом победы над стрелком! - крепость выстояла! 1:0.

4. Имитация ведения огня из орудий и пулеметов

сто пудов верно, как и стрельба на пару - "ажиотаж",
пробовали и втроем - так вообще кайф
"При попадании в нее цель падала а на другой стороне подымалась вторая"
- вот как мысли сходятся - ведь пару дней раньше именно об этом и думал!
правда не в свете этой мишени, а другой - но мысль совершенно интересная!

После падения в ганзе некоторая часть информации утеряна, поэтому для порядка кратко отпишусь по теме.
Уж давно как сделан третий и наиболее удачный (эстетически) вариант.
Вот он:

Цельный сезон периодически по нему стреляли, ничего не отвалилось 😊

В дождь и дым выглядит так:

с десятикратным увеличением фотоаппарата с 25м выглядит так:

в десятикратный прицел картинка схожа
поэтому попасть в цель не так то просто 😛
