Попала мне в руки внешне немного убитая ,но бывшая мало в употреблении Диана 24 .
Хранилась где-то вдали от детей, забытая и одинокая...
Немного сырости и время сделали свою работу.

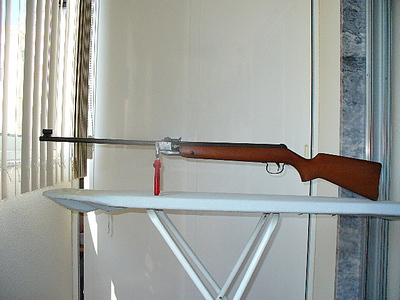

На фотографии уже немного отреставрированная ,приvедённая в божеский вид.
Разбирается как все -три винта и компрессор уже в руках.
Вес винтовки 2,66 Кг,длинна 106 См
Диаметер компрессора снаружи 29мм,внутренний 25мм.Уплотнительнор цольцо из резинки, закрывается ствол под углом, на входе ствола видна расточка ,с ней более удобно заряжать.
Выниммаем соединительный винт и вставку, отделяя ствол от цомпрессора, шарнир выполнен без каких либо люфов, закрывается стопорным шариком .
NexttСтирай всё масло! В месте соприкасания трущихся частей металл должен быть просто жирным.
На фотографии уже немного отреставрированная ,приvедённая в божеский вид.
Сколько нарезов в стволе?
До нарезов ржавчина не добралась.
Масло снял ,в действительности многовато было
На кучу отстреляю отпишусь
Спусковой механизм простой как веник 2 пружинки и зацеп
Нарезов 12 с широкими полями и нитевидными проточками.
Перeпуск диаметром 4мм.
Для начала снимаем УСМ - для этого необходимо вунуть два штифта которые удерживают пружину и
УСМ-надавлибая kомпрессором на какой-нибудь жёсткий упор ,снимая давление пружины на
штифты. Достигнув равновесия выталкиваем штифты. Они выходят без како-го либо сопротивления.
Направляющая выходит сразу за УСМ состоит на 99% из пластика. Диаметром 11,5мм и длинной
11,5см.Внутренний диаметр 10,5мм.На торце упорная шайба диаметром 25мм,прикрытая тонкой
металлической шайбой, за ней вспарку другая диаметром 20,5мм.Почему в перчатках ?Порезался об острую кромку компрессора в нижней части где крепится ствол. как лезвие... Уже зашлифовал конечно.
Ствол внутри по нарезам ржавчина не тронула - блестит как новый.
Вставил пулю Магнум от Гамо в ствол ,а она буквально упала туда на несколько сантиметров,
Матч от Гамо зашла с притиском на входе как положено...
На выходе пули продавливаются с трудом как одна так и другая .
Особо выраженных наразок на пулях не обнаружил.
Нарезка ствола - поля широкие и нитевидные проточки -в колличестве 12штук.
УСМ не разбирал - визуально выработки нет смазал ЛИТОЛом. Пружина длинной 22см.диаметром 18,5мм,внутренний 13мм,толщина проволоки 2,7мм,30 витков.
Версия винтовки F ,ослабленная -- ворос зачем там что-то ослабять если компрессор имеет 27кубиков ???Она то новая давала не более 175м/с.
Поршень весит 264 грамма, т.е 1/10 веса винтовки... странное совпадение.
Уплотнительное кольцо имеет 25мм диаметром и 5мм по высоте, ход поршня 55мм.Ход поршня 55мм,его можно двинуть ещё на +25мм сделав kамеру как у 28 Дианы, но для этого необходим новый толкатель, укоротить поршень а запаса там хватает и на утяжелитель и на более мощную пружину.
ВОТ ВОПРОС - ТУДА МОЖЕТ ВОЙТИ ПРУЖИНА ДИАМЕТРОМ 20мм по наружи и 12,5мм вутри --ОТ КАКОГО АПАРАТА ПОДХОДИТ ???
Все части были легонько смазаны и Диана была собрана.
Было сделано 4 выстрела.
Первый выстрел - Гамо Магнум пошил 340 листов телефонного справочника с акуратной входной дыркой с 1 метра, второй выстрел Гамо Матч влез только на 240 листов с рванной раной на входе.
При проверке в квартире 7м - комната-коридор к моему удивлению - я не стрелок профи ,так иногда постреливаю , 3 и 4 выстрелы вошли пуля в пулю, я глазам не поверил, но факт. Причём одна пуля Матч а другая Магнум.
Никакой пристрелки не делал. Просто всё выставлено на 0.
ВОТ ВОПРОС - ТУДА МОЖЕТ ВОЙТИ ПРУЖИНА ДИАМЕТРОМ 20мм по наружи и 12,5мм вутри --ОТ КАКОГО АПАРАТА ПОДХОДИТ ???В магазинах пружины только под заказ ,а размеров толком никто не знает...
В продолжении обзора постарался ответить на ваши вопросы
Спасибо за внимание.
NexttМожет от ГХ-440 попробовать. ЕМНИП, должна по диаметрам подойти.
ВОТ ВОПРОС - ТУДА МОЖЕТ ВОЙТИ ПРУЖИНА ДИАМЕТРОМ 20мм по наружи и 12,5мм вутри --ОТ КАКОГО АПАРАТА ПОДХОДИТ ???
Может у кого есть табличка с размерами
NexttЗапишите себе и передайте другим:
Версия винтовки F ,ослабленная
Винтовка с литерой F никакая не "ослабленная".
Литера F обозначает что винтовка находится в классе мощности до 7,5Дж.
В норме - винтовка просто спроектирована на такую мощность.
Если же винтовка спроектирована как "охотничья", или говоря точнее - магнум, но по законам страны поставки должна быть приведена к требованиям "до 7,5Дж" - тогда она проходит процесс "демагнумизации". Идиотизм в чистом виде, поскольку вернуть мощность достаточно нетрудно, но будет уже самостоятельная переделка за рамками закона. Ну да где мы, а где законы...
Еще раз - литера F не говорит НИ О КАКОМ ослаблении, а ТОЛЬКО о том что винтовка находится в классе до 7,5Дж.
NexttОчень сомнительно.
ещё на +25мм сделав kамеру как у 28 Дианы, но для этого необходим новый толкатель, укоротить поршень а запаса там хватает
Тягу взведения удлинять, поршень укорачивать. Тогда укороченный поршень в переднем положении будет бить по слишком длинной тяге.
Выход - укоротить поршень на 20мм и тягу тоже.
Померял и попробовал ,да НА ПЕРВЫЙ ВЗГЛЯД ВСЁ ОЧЕНь СЛОЖНО, НО НА САМОМ ДЕЛЕ ВСЁ ГОРАЗДО СЛОЖНЕЕ.
Вот короткий поршень, но зашёл глубоко и невозможно вставить тягу
На поршень надо варить ухо, или....
[B][/B]b4nov ---
Вы говорите: "Еще раз - литера F не говорит НИ О КАКОМ ослаблении, а ТОЛЬКО о том что винтовка находится в классе до 7,5Дж."
Если клеймо F присутствует ,то должна быть версия без клейма
За это и боремся...
Была в руках одна "незаметная с виду" НО по звуку мелкашке не уступала и доска 20мм на вылет.
Огромное спасибо за параметры пружин.
Все размеры, есть из чего выбрать
Два варианта - Гамо HUNTER 440,kak вы говорили или Диана 350 F
Poйду в магазин ,посмотрим что они там могут ДОСТАВИТь ПОД ЗАКАЗ.
NexttНеправильная логика.
Если клеймо F присутствует ,то должна быть версия без клейма
Если все автомобили "Жигули" имеют двигатель 1,6л - значит обязательно должны быть и "Жигули" с двигателем 5 литров. Что-то подобное.
По законам некоторых стран ВСЯ пневматика ОБЯЗАНА быть промаркирована видимым образом - к какому классу мощности относится данная модель.
Литера F - знак класса мощности, а никакого не "ослабления".
Если все автомобили "Жигули" имеют двигатель 1,6л - значит обязательно должны быть и "Жигули" с двигателем 5 литров
Кто помнит ментовские ЖИГУЛИ 01 - копейку с роторным мотором ?
Там двиг был в 230 лошадей.
мощность, например, около 230 л.с.; кр. момент около 210 нм., это с рабочего объёма 1300 см3. Без наддува.
forum.motolodka.ru/read.php?f=1&i=432398&t...
NexttЕкономные немцы просто удлиняют поршень в тех моделях ППП, которые требуют ослабления.
В целях экономии средств и продвижения товара на рынок
А еще проще немцам с их законопослушным менталитетом - сконструировать модель которая и в полную силу не выдаст более 175 м/с, т.е. будет настоящей F от рождения.
Что мы и имеем в вашем случае с Дианой-24.
ПыС: упомянув жигули с двигателем Ванкеля вы сами подчеркнули какие ИСКЛЮЧИТЕЛЬНЫЕ транс-анальные операции следует проделать с заведомо немощной моделью, чтобы она стала "полносильной".
Мы же говорили о стандартных, валовых, конвеерных пневматических винтовках.
NexttА вот ета фраза по вашей ссылке на "источник" - вообще бред полнейший, можно смело заносить в раздел юмора:
airgunlib.ru/page.php?id=50
Eros - ( 2004-07-15 0625 ):Как такое мог написать здравый и взрослый человек - не представляю.Почему именно 7,5 Джоулей? Просто законодатели ряда европейских государств специально заказывали дорогостоящие исследования, целью которых было определение минимальной дульной энергии пневматического оружия, при которой с учетом различных неблагоприятных для среднестатистического человека старше 16 лет факторов возможен его летальный исход. Поскольку это значение определено в 7,5 Джоулей, то наиболее отвечающим этим требованиям калибр пневматического оружия был признан 4,5 мм, так как скорости пуль этого калибра обеспечивали настильную траекторию на дистанции 10 метров.
Ой, а дальше там еще известнейший лулз про "двухкомпонентную манжету"...
Эхх, начало 2000-х годов, когда на заре появления в наших краях импортной пневматики легенды о ней "ходили толпами". Например про 400м/с из "мощЬной пневматики", хотя хронографа многие не то чтобы не имели, а даже и не видели.
Имеется у меня ещё ода "Пенсионного возраста без каких-либо опознавательных знаков",Подам POST в помогите опознать, так вот при объёме компрессора 27 кубиков ,как у Диана 24 ,пробивает с одного метра на 120 листов больше. ИМЕЕТ поршень на 70 грамм меньше, пружина на 2 витка меньше, на 2,5см короче, наружные диаметры пружин одинаковые, но толщина проволоки на 0,3мм больше!
И НИКАКОЙ БУКВЫ F ...
Значит возможности у Диана 24 срезали.
Нехорошо КАК-ТО ПОЛУЧАЕТСА - именитая фирма и при одинаковых компрессорах так далеко отстала.
Навёрстывать надо.
От кетайского клона ПСРМ ,спасибо Nazar_Cowax.
Решено - поставить пружину от Гамо 440,но есть одно НО - манжета бъёт напрямую по железу компрессора .
Что подложить на дно компрессора для продления жизни манжеты ? Резину, кожу,пластик ?
Кто что пробывал ? Какой результат ?
NexttА у какой не бьет? Это нормально
манжета бъёт напрямую по железу компрессора .
NexttНичего
Что подложить на дно компрессора для продления жизни манжеты ?
NexttДумаю таких ламеров тут нет 😊
Кто что пробывал ? Какой результат ?
Не знаю на сколько времени хватит. Остальное дальнейшая эксплуатация покажет.
Диаметр 19,5мм,толщина проволоки 3,2мм,34 витка. Моего веса 75кг не хватило чтобы её поставить.
Пришлось звонить другу. С его весом в 92 кг проблем с монтажом не было.
Взводится по упругости напоминая Норика Драгон - жёстковато ,но доску из опилков 2см толщиной с 1метра на вылет.
Возникла проблема - стала бить вниз относительно прицела.
Ёто глюк или у всех так бывает ?
Не калечь Дианку.
Кстати у тебя предохранитель есть? или модель до 85? года - без предохранителя?
Она при своих 7 Дж и 2.4 кг будет тебе кучки в 10мм на 20 м рисовать.
Она при своих 7 Дж и 2.4 кг будет тебе кучки в 10мм на 20 м рисовать.
Вес 2,66кг ,куча до установки новой пружины была довольно не плохая.
Модель без предохранителя, закрывается хорошо ,утечки воздуха, открывания ствола при выстреле не замечено - проверил мукой.
Года выпуска не знаю.
Пружина была поставлена исходя из того, что это версия F ,ослабленная, а у бывшего хозяина другой пружины не имелось и разборка винтовки никогда не производилась.
Было уже поздно и пристреливать по новому прицел в темноте не было смысла.
Завтра попробую
http://www.sportwaffen-schneider.com/product_info.php/cPath/40_91_149_298/products_id/17263
Проблема пешена следующим образом:
Когда реставрировал эту Диану мною было поставлено уплотнительное кольцо на ствол от "водопроводчиков".Снял немножко его толщину (за несколько заходов, чтобы не перебрать) и ствол поднялся вверх - этого стало вполне достаточно чтобы компенсиробать этот уход вниз от цели.
