☆ BAM-XS 4-4

Добавлено в навигатор

купил сегодня сие чудо 😊

сразу извиняюсь, не было фотика под рукой, но как только вернут(вечером),то сразу обновлюсь 😊

купил в Симферополе за 440грн
на ценнике было заявлено, что начальная скорость 200 мысов, но в паспорте про это ни сказано ни слова

калибр: 4,5мм
ствол:12 нарезов на 480мм
общая длина: 1000мм
масса: 3,2кг

комплектация: картонная коробка без опознавательных знаков, в ней транспортировочный пакет и паспорт устройства
так же в магазине выписали справку на то,что данное устройство разрешения не требует

приколола надпись в паспорте, что данное устройство опасно для здоровья на расстоянии 266 метров 😊
на устройстве отсутствуют какие либо номера, единственная надпись- "ВАМ"

пришел домой, сделал с 6 метров 2 пробных выстрела:
1) сталь 4 мм только поцарапала и оставила незначительную вмятину. т.е. попросту царапина
2)деревянный брусок сдался и принял в себя пулю ~на 5мм
З.Ы. пули турецкие, самые дешевые и мягкие.

ложе было немного покоцано, но совсем незначительно, винты затянуты не до конца.

далее последовала разборка:
ложе снял без особых проблем, снял задник и пришел в шок! пружину держит пластиковая заглушка на стальном штифте! О_о аккуратно удалил штифт более-менее разобрал. на самом корпусе, внутри, все было в масле, от жидкого с огромными каплями, до густого пластилина, цвета детской неожиданности. все это аккуратно удалилось. при попытке снять поршень тоже был не менее удивлен- это сделать невозможно, т.к. для этого придется снимать клёпки с взводного рычага (который к тому же не совсем ровный) и разбирать УСМ. если последний я еще хоть как-то разобрал, то клепку снимать не решился.

ход поршня, визуально на вскидку, не более 55-60мм

сталь весьма хорошая, но местами имеются заусеницы и не обработанные следы от сварки 😞 в стволе 12 нарезов, достаточно неплохих по качеству.

сборка была самой геморной, т.к. допетрить как что и куда может только истинный Китаец. при сборке была значительно процарапана та самая пластиковая заглушка, так что не думаю, что винтовку делали с умом. проживет пяточка, ИМХО, не более 20 разборок.

в общем, ничего так аппаратик, но делан явно лопатой 😊

Здесь тема есть рядом про это Г..Tech Force B3 38страниц, А УСМ разбирать не надо, только шептало утопить и вытащиш стакан с поршнем, предворительно сняв один из рычагов, любой. Да!,а чего ты ожидал от стали 4мм?

сталь просто для эксперимента отстреливал. только потом увидел, что сталь то хо-хо)
З.Ы. с 3х метров бутылку от шампанского не берем, при выстреле в упор пробку пуля берет всего на 1см

2 ups
постарайся пожалуйста по возможности приблизится к правилам ветки http://gunszip.org/topic/96/126250.html
Если надо помочь оформить, то я помогу - ты главное информации и фото накидай, а я "разложу" красиво 😊

таксь.. разобрал...

ход поршня 66мм
манжета 2,5см диаметром, из грубого силикона с канавкой.
поршень требует доработки-грубый, с ямками и мелкими заусеницами
цилиндр нормальный.

ups
пружину держит пластиковая заглушка на стальном штифте! О_о

ups
допетрить как что и куда может только истинный Китаец

кста, не понял прикола с манжетой... она походу муркинская стоит с магазина. обычная комплектация у этих моделей-кожанка О_о после удаления всего масла при выстреле перестал звенеть пружина, нету паровозного дыма и огня из ствола 😊 моща стала гораздо больше- с 7 метров шифер вдрыст (еше не потерял навык выстрелы сдваивать 😊), журнал на 100 страниц наконец таки прошила насквозь.

но,стал более громким звук выстрела, сравним с жевелом, только чуток погромче.

ups
обычная комплектация у этих моделей-кожанка О_о

читал в этой же палате про кожанку

b4now
Шо за какшки у тебя на дне стакана на второй фотке?
Ужоснах какойто. Протереть от говна - никак?

это сразу после разборки сфоткано

На самом деле пора сделать новую тему, по Михиным стандартам. А то в изначальной всё заросло...

немного занялся шаманингом:

для начала сегодня часа 1,5 чистил тряпочками ствол от дерьма- нарезы стало видно гораздо лучше и четче 😀

подложил между пружиной и поршнем болт с шайбой, общая длина ~7-8мм

залил силиконом манжету, т.к. у родной была борозда в 2мм

забацал заготовку надульника из дюралевой трубки, планирую отшлифовать нулевочкой и полирнуть ГОИ.

немного вынес затыльник назад, т.к. мне стандартный приклад маловат. вынес пока на не эстетические трубки, т.к. только играюсь с девайсом. после перекрытия лаком ложе, трубки будут нормального вида

Цель сих деяний? Только шобы блЁскало и свЁркало?
Или какие-то технические возможности винтовки интересуют?

для меня короткий прикад, сантиметров на 5-7, вот и компенсировал.
болт прижимает сильнее внутренност, чтоб не звенели и усиливает пружину, его часть в пружине является некой направляющей
надульник именно пока-что, чтоб блестело, но планируется вообще его доводка в саундмодер, т.к. звук при выстреле весьма громкий, причем не от хлопка внутренностей. весу надо будет в него дать граммов 70-100,т.к. нету балланса у винтовки и центр тяжести хрен знает где

Ничего не "хрен знает где". Строго под лого ВАМ на компрессоре.
На ВАМ-22 - ЦТ точно так же под буквами ВАМ. Медом они там мажут, чтоле.

2 ups
Каким образом собираешься надульник на стволе крепить?

у меня явно не под логом ВАМ 😞
в надульник загоню прокладку-уплотнитель и буду садить на болт

ups
надульник именно пока-что, чтоб блестело

------------------
Лучше старенький ТТ, чем дзюдо и каратэ...

Блин, глюк у меня. На В4 - лого ВАМ - перед окном заряжания, у самого ствола. А ЦТ - примерно на полпути между окном заряжания и передним винтом скобы. Баланс мб и не идеальный, но не ужасный.

у меня баланс примерно на уровне спускового крючка, на 2см далее к стволу

сегодня полирнул манжету нулевкой и пастой ГОИ, немного ослабил утяжелитель, чтоб не так сильно лягалась.

...to be continued...

ups
сегодня полирнул манжету нулевкой и пастой ГОИ

а ЦТ ок. 5см вперед от СК - щитаеца идеальным балансом.

сорри, очепятко.полирнул поршень, манжета цела и невредима 😊
да,баланс именно там, но что-о неудобен 😞

А целик под самым глазом, на ласте для прицела - как, не мешает? 😛
Меня раздражал жутко.

я сегодня оптику поставил, 4*32 Bushnell 😊 теперь ничего не мешает и не раздражает 😊
а так, была конченная прорезь, в которой не было видно двойной мушки и планочка очень сильно ловила блики, что в совокупности делало прицеливание невозможным, так только, в область, ориентировался на попадание в радиусе 20-30см

Точняк ГАМО!,только болты под крест. Ложе клссное, а внутри? УСМ как 1 в 1 содрали? ДА,В-4 такое и не снилось. В УКРАИНЕ что, ГАМО тоже с дырками?!

Модератор. Внимательно читать правила ветки http://gunszip.org/topic/96/126250.html . Предупреждение

таксь... вот фотки, что я с винтовкой доделал во время болезни

ложе буду покрывать лаком второй раз- потемнеет пока не могу найти нормального куска резины для удлинения приклада, так что весь в работе. ищу нормального токаря

Ну уж оочень длиная, ствол подрезать надо бы. Цеплять будет модером. Можно ещё железо в ложе подвинуть назад на одно отверстие крепления. До СК тянуться станет удобнее.

у меня длинные пальцы и мне тянуться весьма удобно
по длине тоже нормально, т.к. я сам 190см и мне по кайфу)) еще ж и удлиню затыльник-вообще будет арматурина. скорее всего сниму длину модера
буду модер менять, т.к. надо тяжелее граммов на 100

Вопрос к владельцам:в этом винте есть предохранитель СМ? И еще-насколько эффективна защита от срывов при заряжании?

предохранителя нет. защита... ну я стараюсь придерживать, но при настреле в 600 срывов тьху*3 не было. надо смотреть по версиям
4-1
4-2
4-3
4-4
вторая цифра говорит о поколении защтки

ups,спасибо!!!
На кучность отстреливал? Я понимаю, что за такие деньги куча понятие относительное.... Но все же интересно....

Кучность в-4 зависит ТОЛЬКО от откровенно дерьмового спуска. Который все же можно "довести", читаем в теме рядом. Но лучше спуск выпотрошить и сделать новый.
Ствол - отличный, как для 60-ти баковой пукли.

Посетитель
На кучность отстреливал?

а спуск реально гавно. только из-за него и все проблемы с кучей, т.к. дает длинный и порывистый ход в результате чего получается перецелка

Люман 0,57 - "удачно" дополняет говнистость спуска. 😊
Лучше вообще забыть что есть такие пули, чтобы не расстраиваться.
Хотя тут они легли на удивление просто.

люманом весьма доволен, т.к. на данный момент это лучшее, что можно купить в городе
гамо магнум и хантер есть местами, а так, один скарабей и ацтой. не очень богатый выбор, так что считаю их пока лучшими
З.ы. да и читал, что люман с острой бошкой кривой, а доммед весьма нормальные

зарплату как дадут, дума купить или люман 0,68 или гамо хантер... что посоветуете?

Скарабей - бывает приличным только 0,62, а так да, ближе к говну, чем к пулям. Как и гамо.
Люман стоит внимания ТОЛЬКО 0,68 и только с круглой.

значит возьму люмана. тоже подумал, что гамо не стоит... начитался отзывов 😞
все аирганеры города в своем большинстве на люмане. ну а про острую пулю знаю 😊

ups
буду модер менять, т.к. надо тяжелее граммов на 100

не хочу его заливать. а почему? хз. просто не хочу. вообще мне тут одну забавную идейку подкинули со штык ножом, может и получится реализовать 😊

Про пули:тут надо учесть, что каждый винт любит свою пулю.... У меня небольшой арсенал, но под все 6 стволов нужно подбирать пулю. Скарабей 0,75 у меня со всех стволов хорошо уходит....

если стволы магнумы, то да...а это ИМХО не тот класс. тут как миномет будет

поменял сегодня манжету на муркинскую-вышло весьма забавно 😊 теперь 0,68 жрем на ура

небольшое сравнение, правда не совсем корректное

выстерл люманом 0,57 до АПа

выстрел люманом 0,68 после АПа

15м. жертва- глейд микроспрей 😊

как на меня то чем выше скорость пули тем меньше дырка будет.. походу у тебя скорость упала.. хотя мож я и не прав..

чем больше масса пули, чем больше экспансивность... от формы зависит. ну а скорость то само собой упала- пуля то тяжелее стала. было грубо говоря 230мс, а сейчас примерно 200-210
для ворон, думаю,пойдет еще как. надо ж не шьющее, а экспансивное

ups
было грубо говоря 230мс, а сейчас примерно 200-210

на глаз. а глаз таки очень тренирован 😛

Коробочные мысы В-4 пулей Люман 0,68 - 170-180 без дизеля.
220 ею же - слабо верится без увеличения хода поршня.
Точнее - путем только замены манжеты на мурочную, да еще и даже НЕ залитую. 😛

прошу прощения за примитивный вопрос, но тем не менее,
вышлите схему работы УСМ ВАМ 4-4. Заранее благодарю.

http://gunszip.org/topic/96/126460.html
Ищи пост: amsis 09-02-2007 02:44
На четвертой фотке - в центре.

Зацеп с новым поршнем:

спасибо за "amsis 09-02-2007 02:44" но у меня не такой

шептало как на фото "Зацеп с новым поршнем:" но поршень старый

:pipec:

Все там есть.
Кто хочет - ищет способы достижения, кто не хочет - ищет причины. (ц)

что-ж, поищем способы, и сами достижения. Спасибо

а что это за прошень?

Мой поршень, ход 85мм.

b4now
Коробочные мысы В-4 пулей Люман 0,68 - 170-180 без дизеля.
220 ею же - слабо верится без увеличения хода поршня.
Точнее - путем только замены манжеты на мурочную, да еще и даже НЕ залитую.

Да пишите что хотите. Я их переделываю десятками. И уж как-то знаю о чем пишу.
А ваше "худо"жественнное творчество - не купишь-не продашь. 😉

avic, спасибо за укороченный поршень, попробую, а чья манжета, МР?

b4now
Да пишите что хотите. Я их переделываю десятками.

askman
avic, спасибо за укороченный поршень, попробую, а чья манжета, МР?

У меня на самооой первой, с залитой "притертой" манжетой и ходом 70мм выдавала 220 люманом 0,68г.

ups, где у вас хоть слово об увеличении хода поршня? Процитируйте?
Ничего, кроме детсадовских восторгов "ай гляньте што я купил! ай как стреляет! ай штык поставлю!"

b4now
ups, где у вас хоть слово об увеличении хода поршня? Процитируйте?

ups
поменял сегодня манжету на муркинскую-вышло весьма забавно теперь 0,68 жрем на ура

b4now
Коробочные мысы В-4 пулей Люман 0,68 - 170-180 без дизеля.
220 ею же - слабо верится без увеличения хода поршня.
Точнее - путем только замены манжеты на мурочную, да еще и даже НЕ залитую.

а она не дает увеличение хода поршня? нисколько? заливка манжеты-процедура сама собой разумеющаяся, т.к. сие простое действие хорошо дает прирост энергетики

про утяжелители(болт, который еще и некая направляющая) и поджимы я писал до этого, ну а перепуск у меня со старту не 4, а 3,6мм...возможно в будущем сужу его до 3,2

И потеряешь енергию на тяжелой пуле.
Я кроме как 0,68 (чаще всего Люман) ничем не стреляю с прошлого лета.

т.е. из АПа осталось только изготовить поршень с большим ходом, тягу под него, направляющую и пружинку от Г440 поставить? это в плане мощи

ups
т.е. из АПа осталось только изготовить поршень с большим ходом, тягу под него, направляющую и пружинку от Г440 поставить? это в плане мощи

Пружинку лучше ставить Газовую

На малом ходе поршня - смысла в ГП мало. Крайне.
Сначала наращивать ход.

был в рф,купил пружину для мурки а-ля "кооперативная".длинее бамовской на 1 виток и имеет в себе более тонкую пружинку "направляющую"
вставив в винт это извращение заметил, что сила взвода такая же,как и на родной севшей бамовской пружине. взял да и вставил эту направляющую в родную пружину и в винт- усилие стало чуток больше, но все равно пружинка в пружине ИМХО порнография
сегодня пружинку от Г440 поставил. пришлось обрезать 2 витка, иначе не мог засунуть(поджатий естественно нету). сила взвода осталась прежняя, как с родной пружиной, но вот пули стали пробивать глубже

теперь стоит проблема, как сузить перепуск, ибо уж очень большой, явно поболее 3,6мм, о которых я писал ранее. нету штангенциркуля нормального, а потертый вроде-бы как 3,6 показывает

а, да, заворонил винтовку клевером-получилось гораздо лучше родного, которое снялось сухой тряпкой и 30 минутными усилиями

ups
пришлось обрезать 2 витка, иначе не мог засунуть(поджатий естественно нету).

4мм перепуск там, четко. Под калибр 22.

Кому пишу... Зачем пишу... В какой раз пишу...
Мде...

а я кому-то уже делал ГП на такую винтовку, подробностей не знаю, но судя по услышанному из телефонного разговора с владельцем- мощности и точности добавилось.

Смотря что он туда вкорячил ДО ГП. 😊
А думаю что до ГП там было что-то ооооочень интересное. 😛

Мне В-4 с родной пружиной - нравится до сих пор. А мне уже таки есть с чем сравнивать. 😛
А вот родная четверкина манжета - гуано страшное. На выброс сразу.

Наконец-то всунул муркину манжету, для этого пришлось выточить грибок ( диаметр большой - 16,5 меньший - 12,5 высота большого - 2,0 меньшего 2,5мм). После этого не взводилась винтовка, пришлось сточить торец тяги на 3 мм. Выточил новый приклад, только не знаю как тут вставить фотку, подскажите.

так:

http://gunszip.org/topic/84/98822.html

А кто-бы выкинул фотку СМ с пружинкой. Лежит сейчас нечто похожее, но без пружины в СМ.

Чем ета тема не хороша?

http://gunszip.org/topic/96/126460.html

http://gunszip.org/topic/96/126460.html

Читал, просто вылезла в какашечном варианте, но,вельми понеже. К сожалению, тему загадили, а время поджимает 😞вот и попросил подмоги...

myrzik
Выточил новый приклад,

verwolf
вот и попросил подмоги

Это не сосна ,ясень. Из-за этого винт весит почти 4кг(утяжелять не надо),а в руках держать удобно и палец ложится на СК.

От модератора - спасибо за понимание 😊

Кто нибудь знает какую термообработку детали УСМ прошли?
Надо вот СК новый выточить, а как бы его потом обработать что б его рабочие грани не поистерлись раньше времени...

dolgovec87
Кто нибудь знает какую термообработку детали УСМ прошли?
Надо вот СК новый выточить, а как бы его потом обработать что б его рабочие грани не поистерлись раньше времени...

Если ты спрашиваешь про термообработку, то значит есть оборудование, которое позволяет сделать и проверить. Тогда зачем спрашивать то, на что тебе никто не ответит? Возьми детали и измерий твердость... узнаешь какая была термообработка и нам расскажешь 😊

СК там никакой обработки, кроме обточки на точиле не проходил. Сойдет любая инструментальная сталь, будет лучше родного 100%.
А вот шептало из высокоуглеродистой стали.

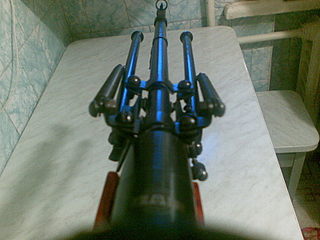

Прилепил недавано сошки, при выстрели гудят пружины, а так то ничего, Смотрите сами 😊

Поставил пружину от ГХ 440, для того чтобы ее туда всунуть изготовил некое приспособление. Стала стрелять значительно мощнее. Фотку приспособы для установки и сьема пружины смотри ниже.

myrzik
Стала стрелять значительно мощнее.

b4now
А вот шептало из высокоуглеродистой стали.

😀 прямо Аир Армс

постоянно ломается пружина СМ-у кого есть идея ???

starshoi
прямо Аир Армс

Отстрел в хрон?
Нет в маятник, пули Люман 0.68гр. 235-220м\сек. у тех что потуже влазят в казенник ствола(с широкой юбкой)скорость выше.

myrzik
у тех что потуже влазят в казенник ствола(с широкой юбкой)скорость выше.

monah55
постоянно ломается пружина СМ

Излишне сильная пружина, зверский расколбас.

Может и КПД выстрела зависит от веса винтовки, и центра тяжести?

Может и КПД выстрела зависит от веса винтовки, и центра тяжести?

Вопросов больше не имею.
И вы так свободно беретесь рассуждать от чего зависит "расколбас".

Краткий физический екскурс.
На КАЖДОЙ пружинной винтовке указано усилие взвода в десятки килограммов.
Енергия пули, вылетающей из ствола - всего полтора-два десятка джоулей.
Отношение енергии (мускульной, кг), затраченной на взведение винтовки к енергии, приобретенной пулей на выходе из ствола (кинетической, джоули) называется КПД выстрела.

На пуле РЕДКО бывает 30% енергии, затраченной стрелком на взведение пневмовинтовки.

На пуле РЕДКО бывает 30% енергии, затраченной стрелком на взведение пневмовинтовки.

Отношение енергии (мускульной, кг), затраченной на взведение винтовки к енергии, приобретенной пулей на выходе из ствола (кинетической, джоули) называется КПД выстрела.

Отношение энергии приобретенной пулей на выходе из ствола, к энергии затраченной на взведение винтовки называется КПД выстрела

Кто подскажет по какой формуле можно высчитать КПД выстрела?

Вышеозначеной 😊
Затраченную энергию динамометром можно попытаться определить.
Но... хм...а оно надо?

myrzik
Кто подскажет по какой формуле можно высчитать КПД выстрела?

вот что у меня получилось
http://gunszip.org/topic/24/610091.html

Вот,приодел свою бамку:

Тонировка: Черная,водорастворимая краска для цветных принтеров
Дополнительное покрытие: Бесцветный лак из баллончика

Из недостатков:
Слишком высокая щека,стрелять с родных ОПП не получиться
Отсутствие спусковой скобы
Строительная говно-фанера которая постоянно скалывалась в процессе работы.

Из АПа самой винтовки:
Изготовлен металлический утяжелитель поршня в 50г, новый упор пружины,родной штифт упора заменен куском сверла,подходящего диаметра а также убран люфт в рычажной системе,с помощью тонких шайб.

Вообщем первый блин комом,как говориться...

Принимаю суровую,но справедливую критику 😊

ложа плоская, и зализанная.

Угу, подлокотник из корейской иномарки почему-то приходит на память.
Но опыт получен, осталось только учиться на ошибках и смело применять его в дальнейшем.

dolgovec87
Слишком высокая щека,стрелять с родных ОПП не получиться

Из недостатков:
Слишком высокая щека,стрелять с родных ОПП не получиться
Отсутствие спусковой скобы
Строительная говно-фанера которая постоянно скалывалась в процессе работы.

myrzik
А что тебе мешает понизить щеку на прикладе и выпилять предохранительную скобу на ск

Ну щеку допустим выпилить можно,а вот со скобой проблема-будет мешать удержанию правой рукой,прикидывал уже...
