Добавлено в навигаторДля начала - угадайте, что это за пистоль?
Те, кто не угадал с первого раза - читаем название темы внимательнее 😊
Александр М
Итак, в связи со временной нетрудоспособностью мною был приобретён этот чудный девайс для занятия очумелых ручек, проведения времени и поддержки боевого духа.Сначала я выкинул чудесную ручку ИЖ-смеха, выпилил из 12-мм фанеры обыкновенным ручным лобзиком 5 заготовок, при этом рукоять представляла собой просто пакет из 5 листов и вырезал я её потом по месту.
Потом подгонка железа, пропитка эпоксидной смолой со спиртом и чёрным маркером (правда маркер получился с коричневым оттенком и не понравился сыну). Последний писк - покрытие воском.
И вот что получилось
Александр М
Продолжаю.Сейчас Михамаркет скажет что-нибудь про точку приложения силы и исходный девайс. Я промолчу лучше 😊
Следующим объектом на выкид была пружина. Взамен Ёжик получил ГП высокого давления на 90 атм/45 кг (респект Петрухе). В балоне еще осталось около 130 атм, для пострелять уже мало, а для ГП - вполне! ГП сделал разборную, регулируемую, штоком вперед. Ставится вместо задней заглушки, в поршне шайба центрующая, предсжатие ГП около 3 мм. Заправить или спустить ГП можно через технологическое отверстие в пробке ГП, не вынимая её из пистолета.
Так как ствол Ёжика был в пластмассовой ствольной коробке и имел видимую в стволе проточку под болт этой коробки, и проточку для фиксации ствола в пластмассовой мушке (жаль, что не могу это чудо сфотографировать), то ствол шёл под замену.
На форуме были предложения нарезать на стволе резьбу, накрутить гаек, примотать кусок трубы, и т.п.
Я решил заказать новую ствольную коробку длиной 200 мм, заодно купил ствол б/у от крыса (респект 4uf-у).
Изначально заготовка была D=60 мм, длиной 200 мм и отверстием D=11 мм,и весила более чем достойно, фрезером снял до толщины 16 мм, чуть выровнял грани сверху и снизу. Остальное в тисках на табуретке в корридоре напильником. 😊 Тяга новая, целик и мушка самодел, есть мысль найти (где-то дома валяется) простенький китайский колиматор.
Все отверстия в новой ствольной коробке кроме отверстия под ствол сверлил дома, под это дело купил сверлильный станок. Жена была рада 😊

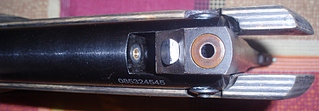

Потом была подгонка нового ствола к остальному железу. Снизу видны отверстия под винты М3 крепления ствола.
RW
Получилось даже очень отлично! 😊 Рукоятка для левши, чёта непойму?------------------
NEXT
Rook-ka
Интересно смотрится. Только сначала я подумал, что это на стандартный ствол иж53 надели половину мр651.Александр М
Ну что еще можно сказать в завершение доклада. Манжета залита, перепуск 3,0 мм, герметизация резиной, отделка фасок как обычно, воронение ржавым лаком (специально для этого пистолета изобрёл 😊 ).Теперь пистолет при выстреле не подпрыгивает, в руке лежит приятно и на 5 м показывает приемлимые для меня результаты (стрелок, если честно, я хреновый). Он был сделан для стрельбы дома с дивана в угол (там пулеулавливатель). Зима же началась!
Напоследок еще фото.
Доклад закончил, жду хомяков в тапках. 😊
bolshoy65
Александр ММожно поподробнее!
воронение ржавым лаком
Эйнштейн
Хомяки потяжелели и не летят 😛ipec:Очень здорово смотрится! На корнета похож.. 😊
И какую скорость даёт?
Александр М
Скорость не мерял. Померяю - скажу, комнату пролетает на раз 😊.Про ржавый английский лак. Берем два флакона с концентрированной азотной и соляной кислотой, горсть железных опилок и горсть окалины.
В стеклянную банку ОБЯЗАТЕЛЬНО НА СВЕЖЕМ ВОЗДУХЕ в резиновых перчатках выливаем почти всю азотную кислоту, она слегка парит. Бросаем немного опилок и окалины. Смесь начинает слегка бурлить. Доливаем немного соляной кислоты. Реакция будет достаточно бурной с выделением ярко ржавого испарения (поэтому на воздухе и в перчатках- толстых, диэлектрических). Вдыхать это счастье не смертельно, но очень вредно!!!!!!
Итак досыпаем опилок и окалины, доливаем соляную кислоту. Когда реакция закончится (а это часа 2-3), доливаем дистиллированной воды. У меня были штатные флаконы с кислотами где-то на 40-50 мл каждая, я долил воды до 800 мл (банка из под огурцов с завинчивающейся крышкой), фильтруем полученный раствор и добавляем тот небольшой остаток азотной кислоты).
Когда ржа осядет на дно, получается раствор, по цвету и густоте напоминающий лак. Его можно хранить и использовать дома.
Способ применения: хорошо обезжиренную деталь помазать этим лаком, высохнет, снова помазать, и так сколько понравиться. После этого деталь опускаем в кипящюю воду, достаём, промываем и смазываем маслом. Если результат не устраивает, то не смазываем маслом, а снова мажем лаком, сушим и т.д. В результате получается качественное покрытие, которое не стирается и не ржавеет, т.к. оно и есть ржа!
bolshoy65
Александр МСпасибо!Горсть это сколько.
горсть железных опилок и горсть окалины.
Александр М
Горсть - это такая мера объёма 😊Не расстраивайся по этому поводу - больше чем сможет растворить кислота, не растает!
У меня была токарная стружка, завитушки такие. А вот окалина нужна кузнечная, от неё получается отлив с синевой! Я её добыть не смог, взял сварную, и синевы нет! 😞
Turhon
Получилось весьма зачётно. Жаль скоростя неизвестны.У крысиного ствола вроде ж усилие страгивание никакое? Или нет?
plumbum
Ого! Респект, симпатишно получилось! А общий вес какой?Бирюк
что с уплотнителем перепуска? он без утяжа?рукоять красивая, но столько труда на фанЭру....
Александр М
Уплотнитель, как на Мурке - т.е. латунная втулка и резинка (видна на фото)Насчёт фанЭры - здесь это самый распространённый вид дерева 😊 , простой березы нужной влажности не найти 😞
gnom
ЧЕЛОВЕЧИШЩЧЕ!!! Отличная работа, муфта просто сразила наповал 😊The--Mafia
Не плохо. такой ствол лучше выглядит чем стандартный худой, похоже уже не на просто воздушку а на реальную пушку жаль тока слабую.Эх, да.... починить бы мне своего ижа 53 так я бы тоже сделал чё нить((
Roman11reg
Респект! ижсмех нервно курит в сторонке. Не буду оригинальм - очень хочется скорость узнать.)))BlacKDeatH
Да уж, столько чести ежу мало или вообще никто пока не отваливал 😛Кстати, тему можно/нужно в пневматику глазами владельца перенести.
vovan77777
это просто супер, вот есть же руки у людей...ZDL
Красота!volody86
Респект!Отличная работа!
Если бы не название темы то и не поймёшь что за пистолет 😊
Эйнштейн
Да уж, столько чести ежу мало или вообще никто пока не отваливалА как же иж53мм Михин? 😛
BlacKDeatH
Эйнштейн
А как же иж53мм Михин? 😛
Не дотягивает по размаху, но близко тоже 😛
Александр М
Так ведь Михамаркет и стал вдохновителем на переделку ежа, за что ему огромный респектПомерял вес: 1712,18 гр 😊
Взвешивание производилось без боеприпаса, но с установленным китайским колиматором
Mozay
Померял вес: 1712,18 грне хило!
"тяжесть - это признак надежности, если даст осечку всегда можно дать по башке!"(С)Большой куш
А чем такие красивые надписи сделал?
------------------
По легенде, взводящийся курок, щелкает четыре раза произнося C-O-L-T...
Mixamarket
Александр М
Продолжаю.
Сейчас Михамаркет скажет что-нибудь про точку приложения силы и исходный девайс. Я промолчу лучше 😊....
А я скажу тока одно - это уже не ИЖ-53М и я расстроен, что тема не в Пневматика глазами владелься... типа переноси, сохраним для истории в навигаторе... 😊
Вобще зачет девайсу полный... посыпаю голову пеплом 😊
Александр М
Во всем был виноват Миха! Это он подбил на рукоблудство! 😛Как перенести тему, я не знаю, поэтому просьба к модератору...
Turhon
Кстати ГП Петруха делал изначально разборной?Александр М
Итак, замер скорости. Никаких магнумов. Замеры на уровне 142-145 м/с.Так что это просто дома пострелять. Кстати, вес тоже не имеет особого значения. Никуда за поясом я его носить не собираюсь. И такой скорости вполне достаточно для убийства бумажных мишеней.
Каюсь, вчера при пристрелке метров на 15 на огневой рубеж залетела ворона. Дальше она гордо пошла, подняв вверх правое крыло 😊
Забыл про боеприпас. Никакой вычурности, просто СР 10,5. Так что в 7,5 Дж я укладываюсь легко. 😊

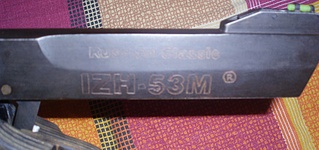

Надписи сделал гравёром после воронения, но т.к. они показались мне слишком яркими, заворонил и их тоже.
Насчёт петрухиных ГП не знаю, он писал, что делал их поршнем назад, а вот разборнными или нет - х.з.
volody86
Для ИЖ-53 7,5Дж это оочень хороший результат!Petrucha
Я никогда не делал разборных ГП.Александр.
Вы резьбу на корпусе резали? Тогда разбирайте пистолет, стравливая предварительно давление. 😊
142м/с СР10,5 - очень хорошая скорость, особенно для "штоком вперед".
Попробуйте легкие пули, будет мягче стрелять. Давление в ГП можно будет уменьшить.
Красиво, классная работа.
Александр М
Резьба 18*1 длиной 22мм, разбирать пистолет пока не собираюсь 😊Давление снимается легко - в отверстии заправочном шлиц болтика.
Побалуюсь пока так, потом попробую поиграть давлением.
перемещено из апгрейд и ремонт пневматики
Union1221
особенно для "штоком вперед".А есть реальная разница между штом назад?
Прошу не кидать хомяка.
Александр М
Никаких хомяков, читай Петруху, лучше его не рассказать 😛А в двух словах- mV2/2
YoNas_Kaki
Автор - МОНСТР! Больше сказать нечего... 😊Mixamarket
Добавлено в навигатор /topic/96/217702.htmlКосмонавт78
Афтор - красава! Вот это АП забахал, так АП! Не то, что некоторые, типа утяжелитель в поршень и всё в ажуре. Здорово у тебя получилось! А какой твист у ствола, может лучше ГХ-ми пострелять? Думаю энергия на этих пулях увеличится и юбка у них по-шире, чем у КПх. Предполагаю 175мысов!
53М- это вещ сделанная с умом, душой и талантом!
Одобрям.
Biolog .177
Снимаю шляпу перед автором, закидывая себя хомяками 😊Интересно, какой максимум можно выжать из ёжика
kliaks
Класный дизайн, отличное,качественное изготовление!!!YolkinTuzik
Пипец красава! Достойно получилось! Респект!ВСЕРИЮНАХЪ! 😀
Александр М
ГП еще можно в серию, остальное долго и дорогонахъ 😊scriptguru
Александр, за работу мега-респект.Только это уже не ИЖ-53М. Не вводите новичков в заблуждение.
Этот девайс не только по виду на уровне лучших моделей ППП, он и по цене такой же (с учетом затраченного времени).
От ИЖа там остался УСМ (и то врядли немодифицированный) и компрессор.
EGONT
«Скорость не мерял. Померяю - скажу, комнату пролетает на раз» (на пару страниц выше). Улыбнуло!! Вариант " ..пролетает на раз, чаще два иногда три... " Свой 53 тестировал в процессе доработок на 10,5 и на более легких 0,51 грамма. скорости мерял хроном. Энергию на 0,51 получал стабильно выше (при разных вариантах пружин и утяжелителях от 30 до 45 гр). Пробовал пружины мурки (нормальную и усиленную) и Gamo, остановился на последней (брал у Crelby - реально лучше муркиных). До ГП к сожалению пока не добрался.
Максимальный результат д16 мс! (0.51гр), но перестает стабильно работать стопор при взводе (зазор в сжатой пружине еще есть). Нормальная работа при 185-190 мс, но пружина , находясь постоянно (после выстрела) в сжатом состоянии садится быстро. Через месяц-другой только 150мс :-{
EGONT
Прим. Персональный респект Petrucha за его манжеты. На ижевских таких скоростей не добивался.Parabelum
Получилось конечно зачетно но стоит ли так вкладыватся в такой ствол?Александр М
Я тебе его принесу, пошмаляешь... 😊Parabelum
Добро, слежу за темой 😊vidis
2Александр М, супер!Off:
EGONTРасскажите плз. что делали, чтобы получить такие результаты?
Максимальный результат д16 мс! (0.51гр), но перестает стабильно работать стопор при взводе (зазор в сжатой пружине еще есть). Нормальная работа при 185-190 мс, но пружина , находясь постоянно (после выстрела) в сжатом состоянии садится быстро. Через месяц-другой только 150мс :-{
EGONT
Да вроде тоже, что и остальные.. Борозду залил (эпоксидка+площадка текстолит 1 мм, чтобы не переживать за ровность поверхности.) Утяжелитель с направляющей пружины (чертежи брал на форуме, сейчас вряд ли найду.) Манжета, пружина Gamo+ постепенная обрезка по четверти витка с подшлифовкой среза. Первый рез по расчету, что пружина сжата в состояние без зазора, далее укорачивал до нормальной работы. Скорости мерил хронометром. 216-214 (пули гамовские 0,51) сумел сделать только пару выстрелов, с дизельком. Взводил только благодаря удлинению ствола глушителем- утяжелителем. Понял, что муфта такого долго не выдержит, срезал еще около полвитка. Зазор между витками на сжатой пружине был!Еще месяца 1,5 - 2 раз в неделю отстреливался через хрон, скорость постепенно падала. Может правильнее было подержать перед резкой пружину в подсжатом состоянии... Сейчас завел 1377, ижа забросил.Alex16011996
Автор, скажи пожалуйста, где ты взял такой красивый ствол? Заказывал токарю или продаются такие где то? Ответь пожалуйста. Homeguner
Офигенейший девайс! Просто ШЕДЕВР!!! Низкий поклон автору. Особено порадовала ствольная муфта, напоминающая "Дизерт Игл" :-)А что за древесина? Каким способом воск наносили? Не стирается?
Buratillo
Alex16011996Ну так это ... в первом посте об это и написано.
Автор, скажи пожалуйста, где ты взял такой красивый ствол? Заказывал токарю или продаются такие где то? Ответь пожалуйста.
