Сегодня стал счастливым обладателем этого чуда немецких оружейников.
Винтовка мне досталась немного б/у шная, но в очень хорошем состоянии.
Feinwerkbau 603 это последняя, на сегодняшний день, модель знаменитой 600 серии компрессионных пневматических винтовок фирмы Вестингер и Альтенбургер. Хотя, конструктивно близкую ей PCP винтовку FWB P70, в матчевой версии, уже не выпускают, ее сейчас заменила винтока FWB 700, но компрессионная винтовка FWB 603 и FT версия винтовки FWB P70 FT выпускаются и в настоящее время.
(дополнение от автора: В 2008 году винтовка FWB-603 была снята с производства)
FWB-603
Винтовка FWB-603 построена по наиболее распространенной, для современных матчевых компрессионных винтовок, схеме с компрессором расположенным под стволом. Нарезной ствол находится внутри более длинного фальшствола, для увеличения прицельной линии винтовки и улучшения ее баланса. Ложе винтовки выполнено из ламината. Ствольная коробка с УСМ и цилиндром компрессора крепится к ложу четырьмя винтами. Винтовка комплектуется намушником увеличенного диаметра (22мм), сейчас резьба М22х0.5 мм стала в намушниках практически стандартом, хотя ранее наиболее часто применялись намушники с резьбой М18х0.5 мм.
Намушник винтовки FWB-603

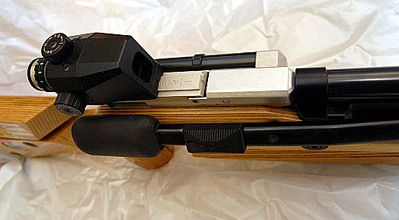

Винтовка FWB-603, в отличие от предыдущих моделей 600 серии, уже снабжена компенсатором отдачи от вылета пульки. Цилиндр компенсатора расположен слева сзади от узла запирания.
На фото он виден сверху за узлом запирания.
Любителей стрелять с оптикой, в стандартной версии винтовки, ждет большое разочарование. Сочлененный узел запирания, см. на фото, не дает установить на винтовку оптический прицел. Для установки оптики потребуется доработка узла запирания.
Но, т.к. кабана сейчас у нас уже почти не стреляют, для меня это не будет большим расстройством.
Винтовка дает стабильность скорости в пределах 1 м/с.
Тех. отстрел и прочие подробности будут позже.
Хотя, изначально покупал винтовку чисто для души и ностальгии, но постояв с ней сегодня на СКАТТе, впал в сомнения, пистолет пистолетом, но теперь и винтовку, скорее всего, забрасывать не буду.
603 Файен подошел мне и по балансу и чисто по ощущениям от тренировки, как будто винтовка была специально сделана для меня.
Степень износа винтовки очень маленькая. На механизме рычага взвода не повреждено воронение даже на роликах.

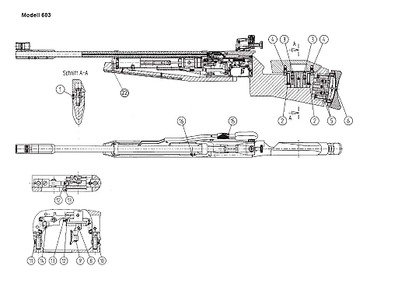

Схема устройства винтовки FWB-603 (скан из паспорта винтовки)
Вот ссылка на мануал к винтовке на сайте фирмы производителя
www.feinwerkbau.de/ceasy/modules/core/resources/usage.main. -

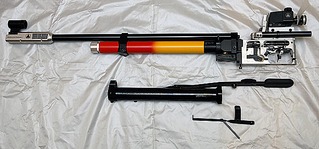

УСМ винтовки FWB-603 в сборе с узлом запирания и компенсатором.
Ударник и пружина такого типа ставились на первые серии винтовок FWB-603. Сейчас на винтовке стоит современный тип ударника и пружины.
На фото ниже, показаны новый тип ударника и пружины.
Для сравнения, вот внешний вид(на разрезе), УСМ винтовки FWB P70.
Фотография взята отсюда http://www.pilkguns.com/tenp/dp70.htm
И еще, не щелкайте на такой винтовке вхолостую без взвода компрессора (т.е. без воздуха), хоть такая возможность и предусмотрена конструкцией.
К чему это приводит видно на фото ниже.
Следы эксплуатации винтовки предыдущим ее владельцем, много холостой тренировки и очень маленький боевой(с пулькой и взводом компрессора) настрел, т.к. все детали компрессора практически как новые.
Макрофотография штока клапана
На штоке клапана есть явные следы наклепа и даже на ударнике есть небольшая неровная лунка.
На винтовке пришлось заменить шток клапана, ударник, и детали связанные с ударником, т.к. установленный ударник был нового типа.
Как видно по фоткам, щека приклада может регулироваться вверх-вниз, наклоняться вперед или назад, сдвигаться вправо-влево, разворачиваться вокруг вертикальной оси и наклоняться вправо-влево вдоль продольной оси винтовки.
MixamarketГабариты и вес стандартные, т.к. ограничены в правилах соревнований.
Поздравляю... каковы габариты и вес?
www.westinger-altenburger.de
MixamarketГы, гы, матчевая пневматика она почти вся такая, только юниорские версии чуток полегче. А произвольные мелкашки вообще до 8 кг.
Опа... почти пять кило... однако...
Матчёвые компрессионки с боковым взводом более менее все одинаковые.
Довелось подержать и пострелять из Anschuetz 2002 SuperAir.
Остался очень доволен и приятно удивлён.
Стрелял по быстрому с упора на 25 метров, так там куча сразу что то около 7мм по центрам собралась.
Винтовка кстати уехала коллеге в Минск и со вчерашнего дня находится уже у него. Ждём обзора...
Вот это взрослая пневматика, а не всякие пукалки для отстрела ворон 😊
gosha-kun
Хороша "Маша"... Ждем замеров м/с.!
Тут хороша куча, а м.с. не впечатлят\
ycb1Вот, вот, я и сейчас могу сказать, скорость подходит к самой границе разрешенных пределов при <7.5Дж.Тут хороша куча, а м.с. не впечатлят\
А насчёт скорости-это я так понял 10 метровая ыинтовка, ей 180 м\с за глаза хватает. Зато кучки ложит на ура.
Спуск-практически произведение исскуства(хы-хы вспомнились три с половиной детали спуска китайского винта 😊 )
ycb1Тут хороша куча, а м.с. не впечатлят\
Это понятно, винтовка-то типа и назначения Зуля, только еще лучше - но все равно ж интересно!
gosha-kunВот клапан в ней поменяю, и тогда выложу табличку.Это понятно, винтовка-то типа и назначения Зуля, только еще лучше - но все равно ж интересно!
Тока сравнивать 603 Файен, даже с 550 Зулем (Haenel MLG-550) это как бы не совсем корректно, все же немного разных классов винтовки, хоть и та и другая матчевые. 603 Файен это винтовка высшего класса, она по точности не уступает и современным матчевым PCP винтовкам, но чуток уступая им по комфортности стрельбы (как и любая компрессионка) из-за необходимости смены изготовки перед каждым выстрелом, и затраты сил на перезарялку(взвод компрессора).
docentusТо что вы назвали надульником и есть грузы (юниорская версия винтовки поставляется без них). Можно докупить и дополнительные грузы, если вдруг они понадобятся. Грузики фиксируются на фальшстволе зажимным винтиком и могут располагаться в любом удобном для стрелка месте (для регулировки баланса винтовки). В стандартной комплектации винтовки два наствольных грузика, на фотографии (в первом посте темы) они сдвинуты вместе. Фальшствол стальной. В прикладе есть специальное гнездо для грузов в 100 и 200 грамм.
Надульник на ней из алюминиевого сплава? Грузы какие-то на ствол имеются?
извините за оффтоп
Pan_from_KirshachУвы, не знаю.
а не знаете где можно достать манжету на 550-й зуль? А то лежит одна в тире без дела...
извините за оффтоп
А теперь тренироваться , тренироваться... 😉
Grizlikну наконец-то 😊
А теперь тренироваться , тренироваться... 😉
P. S. Поздравляю 😊
Grizlikвот это выделить жирным и красным, чтобы ни у кого не шевельнулось мысли 'типа найти и разогнать'. а то тут уже на первой же странице вопросы по скоростям проскальзывают... 😊
Любителей стрелять с оптикой, в стандартной версии винтовки, ждет большое разочарование. Сочлененный узел запирания, см. на фото, не дает установить на винтовку оптический прицел.
Быть может, Сергей, в вашем 603ем беда из за изначально бракованных (метал прослаблен?) шктока и ударника? У нас ест ьеще 602й, будет он посвободнее - посмотрим, что у него внутрях.
Сильных отрывов по скорости на обеих винтовках не наблюдается.
UDAnarxistТаки а разве 601 Фаню можно щелкнуть вхолостую, без взвода компрессора? Дело то как раз в том, что если взводить компрессор, т.е с воздухом, но без пульки, например на СКАТТе, щелкать как раз можно, а вот без воздуха нельзя, но это, вроде как, касаемо только 602 и 603 моделей (если я ошибаюсь, поправьте). В такой ситуации ударник бьет по штоку клапана, а тот, не встречая упругого подпора давления воздуха, отлетает назад в упор, а так как сила удара большая, то его потихоньку расклепывает. На моей винтовке , там где стоит пружина подпора клапана, тоже есть следы ударов. Я по памяти 601 Файен до тонкости не помню, хотя конструкция очень близкая, но вроде там, как раз, этого рычажка холостого взвода УСМ то и не было, и поэтому 601 почти неубиваем, т.к. его без воздуха просто не взведешь.
После заметки о разбитом штоке, наш оружейник разобрал FWB 601. Тьфу-тьфу, но на нем, почти десятиленем, с огромным настрелом как в рабочем так и в холостом виде, даже нет намека на подобную проблему.
Быть может, Сергей, в вашем 603ем беда из за изначально бракованных (метал прослаблен?) шктока и ударника? У нас ест ьеще 602й, будет он посвободнее - посмотрим, что у него внутрях.
Сильных отрывов по скорости на обеих винтовках не наблюдается.
Мой 603 Файен, тоже не новенький, он из первых серий 603 винтовок.
Просто на винтовке мало стреляли с пулькой, но очень много работали вхолостую, не взводя компрессор, т.е.без воздуха, когда взводится только сам ударник этим самым боковым рычажком, которого на первых моделях 600 серии просто не было.
------
Ф-584370
Файен восстановлен, почти в нулевое состояние. Новый клапан и проч.. Мишка просто прется. Чуток дополнил обзорчик, в первом посте темы.
А теперь тренироваться , тренироваться...
Возможно продемонстрировать результаты? Фото мишеней?
Кстати под какую пулю "заточен" аппарат?
docentusВозможно продемонстрировать результаты? Фото мишеней?
Кстати под какую пулю "заточен" аппарат?
Наиболее часто из такого ствола стреляют H&N Finale Match 4.50 или 4.49 или RWS R10 этих же калибров. Мишени вам мало что дадут, т.к при тех отстреле на 10м в пробоине от группы из пяти выстрелов держится пулька.
Мишени вам мало что дадут, т.к при тех отстреле на 10м в пробоине от группы из пяти выстрелов держится пулька.
Другой результат был бы удивителен.
Как "игрушка" надоест, то пиши мне в РМ 😊
Уже вторую починяю а вот своей так и не обзавелся 😊, да и мне она нравиться то чисто эстетически и качеством исполнения железа и ложа, ты же знаешь я не спортсмен и мне важна не только кучность но и на первом месте скорость и вес винтовки 😛 так что если по каким то причинам я и стану когда не будь обладателем похожего класса то скорей всего передам в добрые руки спортсмена или коллекционера 😊.
Кратенько.
Надо докупить сборку редуктора, деталь рычага взвода ударника для P70, передний хомут с винтами и шайбами для его крепения, баллон и штуцер для его зарядки. Кроме этого, очень рекомендую купить (или сделать) ключик для баллона. Т.к. при длинном баллоне его нормально получается установить и снять рукой, а вот с коротким удобней это делать ключом, на фото ниже, винтовка с коротким баллоном.
Как я уже писал выше, на моей 603 винтовке уже был установлен узел ударника от P70 и мне его покупать не потребовалось, а если стоит старый ударник, от 603 ,то надо еще будет закупить и детали нового ударника. Это для того, что бы не было проблем с регулировкой скорости. Хотя винтовка будет стрелять и со старым. В общем, такой комплект с одним коротким баллоном получается где то в районе 400 евро (весь комплект с деталями ударника). Сравните с ценой новой матчевой PCP винтовки. Да, и еще, если сделать небольшую проставочку, в месте установки хомута, то за 15 минут можно вернуть винтовку в компрессионный вариант, например, если кончился воздух ВД.
На винтовке, кроме всего прочего, установлен родной, файеновкий, высокий намушник и проставка под прицел.
принес человек Feinwerkbau 603 , говорит стреляет через раз. прирезком взводе чувствуется сопротивление поршня и выстрел нормальный, при плавном усилие поршня нет и слышно шипение уходящего воздуха при выстреле только звук клапана, похоже манжета сдохла. что посоветуете и как в россии с зап. частями.
baks1997с ними и в Германии никак
что посоветуете и как в россии с зап. частями.
эти винтовки отсылаются на Файнверкбау и уже они там ремонтируют
сначала по гарантии, а по истечении, уже за твои бабки, пересыл ессно тоже за счёт обладателя
так что не баись, лезь внутрь, разберёшся сам, что к чему и чего подохло 😛
baks1997Судя по всему, придется менять пружинку поджима клапана.
извеняюсь что спрашиваю здесь, но больше тем по Feinwerkbau 603 не нашел.
принес человек Feinwerkbau 603 , говорит стреляет через раз. прирезком взводе чувствуется сопротивление поршня и выстрел нормальный, при плавном усилие поршня нет и слышно шипение уходящего воздуха при выстреле только звук клапана, похоже манжета сдохла. что посоветуете и как в россии с зап. частями.
Манжета, при пятидневной в неделю работе винтовки, требует ежегодной замены. Это конечно, если винтовка используется для спорта и требуются все ее характеристики по стабильности и т.д.
baks1997Попробуйте проверить, просто помазав перепускное отверстие мыльным раствором, или любым другим пособом проверьте утечку через перепуск винтовки (отверстие, через которое затвор подает воздух в ствол)
шум уходящего воздуха слышно со стороны поршня.
дело в том, что у винта ХОЗЯЙКА 😊 и проводить ТО для винта ей такое понятие не известно 😞, да и Feinwerkbau идет втором номером, а из чего она стреляет постоянно я не знаю, известно что PCP и все.
все спасибо за подсказки.
baks1997Да, синдром "БлондинкО" обычно трудно предсказуем 😛 Хотя мой первый тренер Вавиленкова Г.В. многим мужикам могла дать фору в знании оружия.
разобрал сегодня винт, вытащил поршень манжета нормальная, куда дальше лезть не знаю, думаю дай компрессор сниму, а у него с правой стороны винты не затянуты, снял все почистил от старой смазки, собрал обратно все заработало, стрельнул через хрон 160-164, стрелял говно пулями разброс из-за этого, но других у нас нет.
дело в том, что у винта ХОЗЯЙКА 😊 и проводить ТО для винта ей такое понятие не известно 😞, да и Feinwerkbau идет втором номером, а из чего она стреляет постоянно я не знаю, известно что PCP и все.
все спасибо за подсказки.
baks1997Попробуйте при +3 пострелять из 46 Ежика, будете "приятно" удивлены 😛 Плевки тоже обеспечены, манжета дубеет.
с винтом оказалось не все так просто, дома стреляет, на улице при +3 остывает и опять зарядки нет, для успокоения совести посмотрел клапан, седло протер от масла, оно в нормальном состоянии, наклепа на клапане нет, дома пострелял нормально, на улице через 15 опять не зарежается и воздух шипит со стороны поршня. я склоняюсь что манжета устала.
Но, по любому, 160 для полуграммовой пульки из 603 Файена это маловато. Причины две, износ манжеты и, или, (могут быть варианты) разбито место установки сухариков, крепящих механизм рычага в цилиндре. У файенов при большой наработе разбивается паз для их установки в цилиндре. Поэтому фирма выпускает такие сухарики разной толщины, с разными p/n для заказа. По мере износа винтовки, оружейник, подбирая нужную толщину этих деталей, при своевременной замене манжеты конечно, может долго поддерживать винтовку в рабочем состоянии. Т.е сначала меняете манжету, если скорость после этого возросла, но не до требуемой величины, то разбираетсь с этми сухариками, в нашей ситуации под них можно подложить прокладку, повторяющую их форму, но сделанную из стальной фольги (жести) требуемой толщины. Да, и еще, ударник надо настроить так, что бы при выстреле весь воздух уходил из цилиндра, т.е. повторный взвод ударника после выстрела, без взвода компрессора и его спуск, вызывал только сухой щелчок ударника по клапану, без хлопка воздуха, если хлопок есть, надо чуток увеличить поджим пружины ударника.
baks1997На этой фотке виден (правда плохо) внешний вид новой манжеты для 6хх Файенов, На ее боковой поверхности не должно быть потертостей, а тем более канавок.
во время сжатия воздуха клапан уже закрыт и компрессия в цилиндре не останется, там же отверстие для забора воздуха в цилиндр, но поджим клапана поправим. там все с завода винт до меня не вскрывали точно.
интересно у нее хватит "мяса" сделать проточку как на манжете от иж46, для увеличения обтюрации, имеется в виду старая манжета.
baks1997Ой, вот этого делать не надо, если конечно не хотите окончательно убить винтовку. По моему все же гораздо проще заказать через спортсменов, кто ездит в фатерлянд или тех кто занимается снарягой, новую манжету, а заодно и весь комплектик резинок, для замены.
у этой манжеты(на фото) видно юбку, на моей её практически нет.
интересно у нее хватит "мяса" сделать проточку как на манжете от иж46, для увеличения обтюрации, имеется в виду старая манжета.
Walenokгы-гы-гы
Обратитесь к участнику форума Archengel. Он кажись в Германии проживает и промышляет всяким зипом .
тогда уж лучше ко мне
я с Файнверкбау на "ТЫ"
pmkzэто нужно заказывать только напрямую на заводе
Уважаемые, а где можно приобрести манжету накопительной камеры?
я заказывал прямо по телефону, приходит в течении недели наложенным платежём
никакух данных у меня не брали, ничего
просто звонок в отдел сбыта, говорил "хочу" и всё присылали
НО! ...это в Германии
с Казахстаном/Россией походу не прокатит, или предоплату делать нужно будет
звони узнавай www.feinwerkbau.de
Уважаемые, а где можно приобрести манжету накопительной камеры???Как вариант, можно купить на eBay - Feinwerkbau Genuine Replacement Seals Kit. Продавец проверенный и предоставляет международную доставку.
http://www.armageddononline.org/guns/feinwerkbau_600.pdf
GrizlikКак вариант- Connect-01
Любителей стрелять с оптикой, в стандартной версии винтовки, ждет большое разочарование.
И еще, не щелкайте на такой винтовке вхолостую без взвода компрессора (т.е. без воздуха), хоть такая возможность и предусмотрена конструкцией.
К чему это приводит видно на фото ниже.
Следы эксплуатации винтовки предыдущим ее владельцем, много холостой тренировки и очень маленький боевой(с пулькой и взводом компрессора) настрел, т.к. все детали компрессора практически как новые.
Чем отличается стрельба в холостую от стрельбы с пулькой у такой винтовки? Ведь ударник все равно бьет по штоку клапана?
Лучше бы я этого не делал! Винтовка просто сама попадает. А как изумительно ложится в прикладку! Стрельба на 10 м по трубочкам 10х10 мм не представляет какого-то труда. На видео поставил одну трубочку 10х40 мм чисто чтобы было лучше их видно.
Скорость показала 181-182 м/с пулей 0.45г.
Не понял как хитро устроена мушка с изменяемым диаметром отверстия. Но работает. Похоже на диафрагму:
https://munsty.smugmug.com/FWB-C60/
Вот какие были кабанячьи 601RT и C60RT - характеристики:
C60RT:
А вот FWB 601RT, который мне удалось найти на egun (с нашим загорским прицелом ПО4-СП-М):
Что интересно - и на компрессионных Файнах 601-602 и на компрессионом Аншутц 2002 в исполнении Бегущий кабан есть кнопка взведения спускового механизма без накачки воздуха рычагом - такой функции нет в базовых матчевых моделях.
ivogПрофессионально может ответить WBIGBOB, я же попробую любительски: при вскидывании винтовка "вращается" вокруг точки удержания рукой на цевье: приклад идет вверх, ствол вниз, и баланс у винтовки сдвинут вперед, примерно туда же под цевье. Без кожуха с грузиками приклад бы сильно перевешивал. Еще грузики на длинном кожухе увеличивают момент инерции оружия, уменьшая размах колебаний при поводке.
Интересно что у Файнах 601-602 в исполнении Бегущий кабан удлинённый кожук ствола откручивается. Но вопрос для чего он вообще нужен если винт с оптикой? Чтобы грузики повесить? Я вот думаю своего 601 укоротить на сантиметров 20, удобнее будет стрелять.
Винт взводится нормально, но при выстреле как бы не выходит весь воздух и выстрел получается очень слабым. Потом, при открытии рычага взвода, выходит остальной воздух через ствол.
Вчера разобрал клапан, похоже что он рабочий, некакой проблемы не обнаружил. Болше нечего пока не делал. Теперь есть мысль что может быть ударник заедает и не бьёт как надо? Я его недавно от смазки очистил, как это делает на всех ПЦП винтах. Пружина на сколько я видел, в порядке.
Может ещё идеи что надо проверить?
Когда я первый раз разобрал клапан после того как начались проблемы, обнаружил что от манжеты отделилось немного материала с средней части и дырка в центре стала больше и края не ровные. Но так как клапан по-прежнему поддерживал давление, не обратил на это внимания. Но когда перебрал уже всё и нигде больше некакой проблемы не обнаружил, тодга стало ясно что каким-то образом из-за деформации манжеты клапан наверника стал работать иначе и теперь закрывается преред тем как вышёл весь воздух.
Заказал рем-комплект для винтовки, поменяю манжету, тогда буду знать наверника.
Есть у меня Feinwerkbau 600, интересует вопрос доведения скорости пулькой 0,5 грамма до 190-195 м/с. Может кто подсказать, реально ли и как?
Здесь, на Ганзах, или на Оргах видел информацию (по-моему от Сергея ака Grizlik) про поднятие скорости на подобной винтовке 600ой серии.
Буду благодарен за информацию.
rdx8200
Всех приветствую! Подскажите пожалуйста, есть ли на данный момент возможность приобрести седло клапана от fwb 603? Может есть какие то схемы, или просто у кого лишняя лежит?)
Только искать, кто ездит в Европу...
Хотя народ мелочевку шлет...
