N. Crosman Z 77 - овечка в волчьей шкуре.

Есть в моей коллекции один из самых популярных шаромётов конца 80-х - начала 90-х годов прошлого века - Crosman 338 Auto.
Модель эта выпускалась с 1986 по 1991 годы и продавалась на советском и постсоветском пространстве чуть ли не в каждой оружейной лавочке до конца первой пятилетки этого века. А в какой-нибудь глубинке, наверное, можно её встретить и сейчас. На рынке б/у - 338-ой тоже частый гость.
Популярность данной модели была обусловлена доступной ценой, приличной мощностью, простотой в эксплуатации и в ремонте, достаточной надёжностью и определённой похожестью (копийностью) на огнестрельный прототип - Walther P38. В то время ещё не было пневматических реплик от Gletcher/Borner/KWC/ASG/Cybergun/Swiss Arms/Smersh и прочих.

Однако, наряду с таким распространённым пистолетом, как Crosman 338 Auto, был аппарат, о существовании которого не знали и не знают многие любители пневматики.
О нём я и хочу здесь рассказать.
Это Crosman Z 77:

По фотографиям, все уже догадались, что Crosman Z 77 - это Crosman 338 Auto "в шкуре" Uzi.
Конечно, похожесть на огнестрельный прототип - условная.

Вероятно, поэтому эта модель продержалась в производственной программе Crosman Corporation очень недолго - с 1987 г. по 1989 г.
Следовательно, таких пистолетов было выпущено не очень много.
В этой связи, мне был интересен этот пистолет в коллекционных целях.
Во-первых, первым изготовленным экземплярам уже почти 30 лет, а значит - это уже пневмоветеран и в некоторой степени раритет.
Во-вторых, это довольно редко встречающаяся модификация, как у нас, так и за рубежом. Если не ошибаюсь, за последние пару-тройку лет, на известном в Европе немецком аукционе такой пистолет мелькал 2-3 раза. В России такой пистолет за это же время появился в продаже один лишь раз. И мне повезло, я стал его покупателем.

Естественно, я сразу приступил к его разборке.
Честно говоря, перед разборкой, я полазил по интернету с целью найти: что же там у него внутри?
Я этого не знал, а только догадывался. Интернет мне ответа не дал.
И это внесло в моё занятие некоторую интригу.
Для всех участников я в этой своей теме хочу на небольшое время эту интригу сохранить.
Итак, как вы думаете - что там внутри?

ArmorumPeritus777
что там внутри?

Crosman 338 Auto "в шкуре" Uzi. Дословно. Хотя вопрос несовсем понятен.

Dan 51
Crosman 338 Auto "в шкуре" Uzi. Дословно. Хотя вопрос несовсем понятен.

ArmorumPeritus777
и без всяких изменений вставлен в дополнительный корпус?

Конечно) Во всяком случае, я вижу абсолютно идентичную рукоятку, спусковой крючок, один в один местоположение отверстия досыпа боекомплекта в бункер, ну а в тушке-корпусе "автомата узи" в вырезе, виднеется всё тот же предохранитель и часть рамки нефункционирующего пистолетного затвора. К тому же в корпусе "узи" нет ни одного винта, где бы лежал пистолет, только вокруг. Ствол узика- фальшствол, даже без удлиннения- пуля идёт только по 338 гладкодудке, об этом говорит абсолютно идентичная скорость полёта шара у этих игрушек. 400fps эбаут 120 мысов.

Dan 51
Конечно) Во всяком случае, я вижу абсолютно идентичную рукоятку, спусковой крючок, один в один местоположение отверстия досыпа боекомплекта в бункер, ну а в тушке-корпусе "автомата узи" в вырезе, виднеется всё тот же предохранитель и часть рамки нефункционирующего пистолетного затвора. К тому же в корпусе "узи" нет ни одного винта, где бы лежал пистолет, только вокруг. Ствол узика- фальшствол, даже без удлиннения- пуля идёт только по 338 гладкодудке, об этом говорит абсолютно идентичная скорость полёта шара у этих игрушек. 400fps эбаут 120 мысов.

Ещё будут мнения/предположения? Высказывайте, пожалуйста, коллеги.

А то мне уже не терпится выложить фото потрошков.

Особенно же доставляет отдельно выбор прототипов. Массовый и характерный пистолет нацистской Германии одет не просто под что-нибудь, своих ПП такой компоновки и в США полно было, а именно под автохтонный и национальный Узи еврейского Израиля.

John JACK
Нижняя половина (если у 338 вообще были половины кроме правой и левой) точно вставлена у узявый кожух. Рамка пистолета очень трогательно просматривается через слегка несовпадающий по форме вырез.

Рукоять - точно от 338-ого...

John JACK
Особенно же доставляет отдельно выбор прототипов. Массовый и характерный пистолет нацистской Германии одет не просто под что-нибудь, своих ПП такой компоновки и в США полно было, а именно под автохтонный и национальный Узи еврейского Израиля.

Разделяю твою иронию.
Однако, как известно, у бизнеса нет границ и предпочтений: ни по территориальным, ни по национальным, ни по политическим признакам.
Что/где выгодно - то/там и продают.
Вальтер и Узи - самые узнаваемые в своём формфакторе изделия.
А уж то, что кросмановские маркетологи и технологи объединили их в одно - это, я думаю, не вызвано никакими мотивами, кроме коммерческих.

туда вставлены не потрохи от 338, а просто весь 338 целиком?... 😛

Не томи, выкладывай уже, не будет других версий. А то взрыв-схему найду и сюрприз обломаю.

Ещё ага, товарищ Dan 51 с одним маленьким предположением таки не угадал 😊

John JACK
Не томи, выкладывай уже

Итак, для разборки требовалось открутить 6 саморезов. Причём, 2 из них - в передней части - с головками под комбинацию шлиц/четырёхгранник.
Позже я понял почему так - на 338-ом в этом месте винт с такой же головкой.

Ещё чуть позже, я понял, что ошибся: один из винтов оказался пластиковой бутафорией:

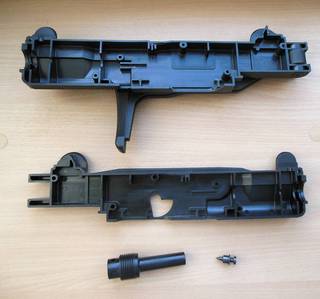

Открутив все винты и сняв верхнюю половину я обнаружил, что весь кросмановский набор перевода пистолета Вальтер в пистолет-пулемёт Узи состоит из пяти деталей: две половинки корпуса, приклад, фальшствол и мушка:

Мушка, кстати, стальная.
На этом фото показаны мушка и фальшстволик, установленные на свои места:

Ну и наконец то, что мы имеем в этом Узи от Вальтера:

Крышечка от бункера для пуль перекочевала с пистолета:

...А дудка такой-же длины?

ADF
А дудка такой-же длины?

ADF
Странно. По фото наибарот: кажется, будто у узявого - чуть длиньше.

А потом это начали называть Conversion Kit и додумались продавать отдельно. Не кросман, конечно.

John JACK
Собственно, взрыв-схема, и что поразительно - на официальном сайте: https://support.crosman.com/hc...040/Z77-EVP.pdf
