N. Air Arms TX200SR MK II

Недавно стал обладатилем этого апарата, брал бу. так как новий очень дорогой. Был счаслив до первой разборки оказалось что пружина сломана в 2х местах, типерь низнаю какую туда можна поставить, оригинал найти нериально. Какую посоветуете?????
http://users.skynet.be/mario.severi/airgunning/TX200SR.html

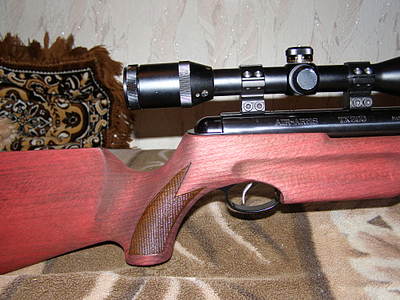

С новой оптикой

Пружину туда от Диана 48-52, но стандартную, не магнум, та что 3,2мм проволока, 36 витков! Сказка будет!!! Однако перемерять всё стоит, есть подозрения...
Основное: если там места под пружину не менее 120мм (в сжатом состоянии), то всё отлично, если меньше, нужно будет пружину укорачивать.

А вообще, ВЕЩЬ!!!

CEMEHbi4
Для нгачала замерь свою- диаметр пружины , диаметр проволоки , длинну пружины и расстояние между витками мож чего и посоветуют.

Диаметр пружины 21.2 мм
Проволка квадратного сичения 3 мм
Ну а следующие размеры преводить бесполезно так как пружина севшая.

OleggelO
С 2мя шайбами 114 мм в сжатом состоянии

114мм это практически то же самое, что и в Диане.
Бери диановскую пружину (желательно не магнум) и пробуй ставить.
Если точно 114мм и не больше, то это ровно 34 витка пружины из проволоки 3,2мм.

никитос

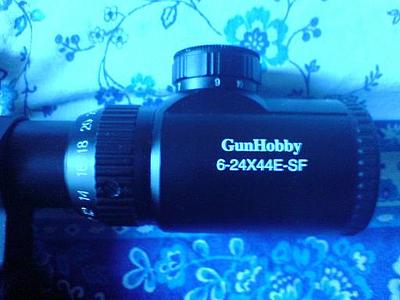

У меня этот прицел 300на БАм30 + 500 наHW97k работает изумительно.Это конечно немного,но пока радует.Светлый,кратность соответствует\имхо\Отстройка от парадакса от 10-12м работает.Клики четкие,при перевозке не сбивался.Бам30-JSB heavy-246 м\с,HW97k-JSBheavy-228м\с.Это для информации по мощности.Да брал у Крелби у него ZOS.

И у вас на прицеле написано ZOS?
Если вам нетрудно то может покажите фото.
Ато какието сомнения поповоду их разницы.
(http://www.gunhobby.com.ua/PScope.aspx?id=68)
(http://airgun.org.ru/forum/viewtopic.php?t=11866)

BlacKDeatH
Так это ж Weihrauch HW 97к!!!
...только зацеп по образу Т01 от Диана типа 48-54 сделан.
И много чего "облизано", аж залишне.

Пружину туда от Диана 48-52, но стандартную, не магнум, та что 3,2мм проволока, 36 витков! Сказка будет!!! Однако перемерять всё стоит, есть подозрения...
Основное: если там места под пружину не менее 120мм (в сжатом состоянии), то всё отлично, если меньше, нужно будет пружину укорачивать.

А вообще, ВЕЩЬ!!!

Max Heindel
Я извиняюсь, но у меня впечатление, что 97 с 52 тихонько добивают косячок в рукаве в сторонке .. .

Щас еще раз глянул начинку...тама Диановских решений (принципиальных) - 80 %

OleggelO
А насчот красоты то согласитесь что Air Arms Pro Sport хороша, никаких тибе рычагов не сбоку не снизу и ствол жостко закриплён.

Да...это супер гуд...система взвода очень интересная...в общем весч...только не наблюдаю предоханительного устройство от срыва поршня во время заряжания...это не сомсем хорошо

очень подозрительная хренька поз. PS294
не она ли "перехватчик" при отведённом рычаге ...

ober
97курц /topic/23/164147.html. Но фотограф перепутал - это тоже вайраух, но не суперточный. У моего прицел БОЛЬШЕ 😀 Это чужая варя. А ты имя своей винтовке придумал?

Пару месяцев назад я с другом поехал покупать плазменный телик но ненашли нужной модели зашли в оружейный отдел и купили сибе по воздушке Hatsan105. Но уже через неделю Хасана для меня было мало и я случайно наткнулса на обявление Air Arms TX200SR за 95латов (180 боксов) купил нераздумывая. По сроввению с Хасаном Air Arms просто прелисть так и называю ПРЕЛИСТЬ

OleggelO
А насчот красоты то согласитесь что Air Arms Pro Sport хороша, никаких тибе рычагов не сбоку не снизу и ствол жостко закриплён.

[URL=/images/g/96/orig/560736.jpg][/URL]

А как бы такую винтовку приобрести и сколько она может стоить...новая

OleggelO
...А если брать вовнимание конструкцию то скорее Diana 54 Airking
потому что у неё также присуцтвует система отката...

так она ещё и с откатом...
Это сказка!!!

BlacKDeatH

так она ещё и с откатом...
Это сказка!!!

На счет отката я чего-то сомневаюсь...на схеме разборки не обнаружил знакомых деталей...мож проглядел

Или это рама с рычагом взвода и будет....

П.С.
Не, нету тама отката...и это хорошо...для меня :-) http://www.sniper.nnov.ru/manual_airarms_pro-sport_en.pdf

BlacKDeatH
Это не винтовка - это мечта..!
[URL=/images/g/96/orig/561651.jpg][/URL]

Не, мечта Про Спорт...ТХ200 почти мечта (пока у меня не появился 97К - хотя всё больше убеждаюсь, что винтовки абсолютно разные и преимущество в пользу Аир Армс значительное)... 😀 ... рычаг взвода скрытый в лодже это круто...у меня такая мысля года 2 назад была, но технически на бумаге не получилось - спусковой мех-зм мешал...а у них получилось...весч...

Кстати, BlacKDeatH , чего у них со скоростями и Дж?

Мощи у них дофигища.
На сайте http://www.air-arms.co.uk расписано всё, но тенденция такова: от 20Дж на проспорте и далее выше до 22Дж, а в калибре 5,5мм аж до 24Дж доходит.
Тута, уверен, не врут ибо нету дешёвой поибени про метры или футы там в секунду.

Именно эта откатная "SR" модель имееет, насколько я в интернете прорыл, 22Дж.

Мля, хочу, завидую владельцу аж по чёрному.
Откопал одну в продаже, но дороговато, да и в Англии и в .22 калибре.
...ей Богу куплю.

Mixamarket

А как бы такую винтовку приобрести и сколько она может стоить...новая

Вот сдесь есть некоторые данные и цена этой винтовко 😀 http://www.pomona-airguns.com/pricelist.htm#PROSPORT http://www.airgunbuyer.com/Showproducts.asp?cat=Air%20Rifles&SubCat=Air%20Arms%20Air%20Rifles#prosport http://www.pyramydair.com/cgi-bin/show.pl?cmd_rifles=show_guns_manufacturer&Manufacturer=Air%20Arms

OleggelO
SR (Semi Recoiling) в маркеровке означает Полу Отскакивание
переводил ПРОМТОМ

а вообще обратись к крелби

prockofev
у тебя в городе ЭТО ГДЕ???

а вообще обратись к крелби

Я живу в латвии , перерыл всю РИГУ ,это столица латви.
К крелби обрасчался, он неможет мне помоч.

OleggelO
😞 Обросчаюсь ко всем братьям по оружию.
После целого дня потраченого на хождение по всем оружейным магазинам и тирам,оказалось что у нас в городе вобсче невозможно купить пружыну.

п.с: в правом верхнем углу кликая по флагам стран можно языки менять

Alexandro
а если из соседних стран попробовать через инет магазин заказать например из Польши?
здесь продаются пару пружин а так же наборы "тюнинг китов" http://www.konceptus.pl/index.php?cPath=26

п.с: в правом верхнем углу кликая по флагам стран можно языки менять

Этот магазин только по польше торгует 😞

OleggelO
Кажится мои проблеми насчот пружыны решены , осталось дождатся мою посылку.

А какие или какую пружинку взял?
Разные бы попробовать было бы неплохо, но Диана-пружина всё равно всех перерулит.

BlacKDeatH

А какие или какую пружинку взял?
Разные бы попробовать было бы неплохо, но Диана-пружина всё равно всех перерулит.

По твоему совету взял 2 дианы-простые. Померял внутренний диаметр поршня получилось 21.45 как ты думаеш ди-магнум в такой диаметр стоит ставить?

Магнум пружина от Дианы сама по себе 21,3мм влезть то влезет, но очень впритирку, а в сжатом состоянии диаметр то больше.
Так что ни в коем случае!!!

Тут и под стандартную пружину уже впритык места, но должно всё отлично работать. В Вайраухе внутренний диаметр поршня 22мм и туда даже магнум у меня встала.
Так что 21,45мм (а скорее 21,5мм) достаточно. Диаметр диановской пружины должен быть не более 20,8мм. Зазора 0,7мм хватит, не с лихвой, но хватит, обычно 0,5мм уже достаточно.

Но магнум пружину даже и не пробуй!!!

Как поставишь промеряй энергию.
Но здесь сразу вопрос, каков ход и диаметр поршня?

Если ход около 100мм на 25мм диаметр то должна выдать 22Дж,
если ход около 80мм то 18Дж.

При меньших значениях, надо будет утяжелять поршень.
Всё это при условии, что длина пружины будет выбрана правильно с зазором между витками около 0,12-0,15мм

Наилучший мой результат стабильного расхода был 1,9 кубика на джоуль, тогда получается 21Дж

По родному утяжелителю:
Насколько я помню, ты писал, что с утяжелителем места под пружину около 114мм. Этого слегка маловато под диана-пружину. Ей нужно около 120мм.
Попробуй изготовить такой же, как родной, утяжелитель, но покороче, что бы вся диановская пружина входила и работала в нормальном режиме.
Далее, можно сделать утяжелители из разных материалов, дюраль, сталь, медь.
Это позволит выяснить, стоит ли утяжелять или облегчать поршень.
Если массы и с медным не будет хватать, то тогда уже из свинца, но с дополнительной направляющей пружину шайбой, что бы пружина не по свинцу скребла.

В общем, геморой это всё, ну добъёшься 21Дж (наврядли больше) вместо допустим 18, разница не большая, а работы не початый край.
Но если желание и "чисто спортивный интерес" есть, можно пробовать и "тонко" затюнить.
Нет желания тюнить - укорачивай родной утяжелител на 5-6мм ставь пружину от дианы, наслаждайся стрельбой.

Производитель правда пишет, около 21-22Дж, но мне что то слабо верится, что прям сразу такие энергии ТХ серия выдаст.

OleggelO

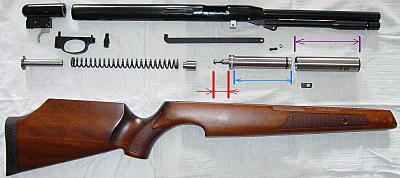

Сделал замеры хода поршня у меня вышло 83мм при диаметре 25мм.
............

Mixamarket
Я дико извиняюсь и не хочу обидеть...но штангенциркуль показывает явно не 83 мм...86 тама :-)

...надо ещё второе картинко смотреть, там остаток около 3 с копейками и 86 на первой не полные, коли повнимательней.

Посему я взял 82-82,5.

BlacKDeatH

...надо ещё второе картинко смотреть, там остаток около 3 с копейками и 86 на первой не полные, коли повнимательней.

Посему я взял 82-82,5.

Принято...был не прав, забыл про "стакан"

мда....... 25 на 82. муркабля.....

все больше и больше люблю свою Д48

prockofev
чот мене кажется что пружинка то лопнула!? на верхнем снимке фигня какаето с витками!!

мда....... 25 на 82. муркабля.....

все больше и больше люблю свою Д48

Я ещё в самом начале написал что у мену сломана пружына. А насчот мурки ..... короче каждому своё, лично меня бесит боковой взвод у Д 48. 52. 54. Для меня важен также внешний вид винтовки, а вашу Д. показывают в большинстве случаев только с левой стороны ...... странно почему ?????? 😀 😀 😀

OleggelO

Я ещё в самом начале написал что у мену сломана пружына. А насчот мурки ..... короче каждому своё, лочно меня бесит боковой взвод у Д 48. 52. 54. Для меня важен также внешний вид винтовки, а вашу Д. показывают в большинстве случаев только с левой стороны ...... странно почему ?????? 😀 😀 😀

да ниобижайся ты так, с мурки всерано таких результатов не выжать 😊

а боковой взвод. тут да. каждому свое и не надо на Ди гнать вот есть и вид справа.. очень даже

prockofev
чот мене кажется что пружинка то лопнула!? на верхнем снимке фигня какаето с витками!!

мда....... 25 на 82. муркабля.....

все больше и больше люблю свою Д48

Но "муркабля" с большим напрягом 18Дж сможет выдать и выдаст ли вообще.
В ТХ200SR сразу, а потом откат засунет эту же мурку и 48 и 52 так глубоко в жо.., как даже Ди54 не сможет.

OleggelO
........... А насчот мурки ..... короче каждому своё, лочно меня бесит боковой взвод у Д 48. 52. 54........ Для меня важен также внешний вид винтовки, а вашу Д. показывают в большинстве случаев только с левой стороны ...... странно почему ?????? 😀 😀 😀

А ты на свою снизу посмотри 😀

Диана форэвер... 😀

Mixamarket

А ты на свою снизу посмотри 😀

Диана форэвер... 😀

Снизу у "подствольников" видна какая то щель, щель эта в дереве паркетного качества.., значит половая! 😀 😀 😀

Основной и огромнейший недостаток - это невозможность нормально установить сошки. Для всех ППП, кроме Ди54 и ещё пары-тройки раритетов, сошки то не актуальны, но тута особый случай, очень бы не помешали, а не получится...

Mixamarket
Немного ОФФ 2 BlacKDeatH
Ты когда -нибудь из Д48-54 ствол выдергивал? Интересно там резьба или пресс посадка?

Был у меня года два назад один проблемный экземпляр 54-ки с гнутым стволом.
Думал перестволить, но никто ж не делал этого.
Тогда и с Демьяном познакомился, так вот, он мне сказал, что в своё время ему этот узел даже сломать не удалось. А что там, не знаю... может и резьба и на посадку и зашплинтовано да заварено до кучи. Монолит мля!!!

Перестволение делается заменой всей коробки.
А это просто аху..ть, как дорого:
5,5: http://www.sportwaffen-schneider.de/product_info.php/cPath/40_94_139_703/products_id/4312
6,35: http://www.sportwaffen-schneider.de/product_info.php/cPath/40_94_139_703/products_id/4314
Мне моя новая 54-ка, но конечно в 4,5 калибре, дешевле обошлась.

Теперь себе ещё и папскую ищу, но с Т01...

OleggelO
Люди обясните мне валенку что такое ПАРАЛАКС и какая ево роль в оптике.

начинаеться.....

пойди в пневму гзазами, там есть про МР512 и тоже один индивил вдруг этим озадачился.... человек 5 за неделю ему вроде смогли обьяснить..... лист примерно 100-110........

Это к звёздам отмосится, но аналогия примая:
звёздное небо на торце - твоя мишень
звезда в ящике - это перекрестие прицела
солнце - центр выходного зрачка прицела.
земля - глаз
движение земли по орбите - движение глаза относительно выходного зрачка

Там можно и угол обзора и наклон орбиты с её диаметром и позицию звезды поменять. Потыкай разберёшся. Лазер включить не забудь.
Поставь орбиту параллельно "ширме звёзд" и обзор с торца, так вообще чистый оптический прицел выходит.

Результат - двежение перекрестия прицела вокруг реальной точки попадания.

Max Heindel
Увж. Депутаты меджлиса !
А подскажите как Конкретно устроен "полу-откат" на этом инструменте.
Если смотреть трезвым глазом без паралакса ( а у меня другого не бывает ) на взрыв-план, то как-то неявно всё выглядит.
Как ОНО ползает ? Там ролики для курсовой устойчивости ? А деталька 417FSR что такое, - прокладка антифрикционная ?
На реальной фотке так вообще деталек мало .. .
Просто не знаю что и думать !
/images/g/96/orig/561647.gif

Здаётся мне, что там просто резинки по этим двум овальным пазам на трении бегают, а сила их поджатия (распирания) регулируется винтами снизу. Поэтому и название полу-откат, ибо трение резинок таки "подрасколбасит" винтовку.
Детальки 417, скорее всего круглые (хоть и намалёваны квадратом) и это шайбы опоры на эту алюминиевую направляющую, материал шайб неведом, может и сталь.
Всё сугубо ИМХО.

Ждёмс, когда автор таки разрадится и опишет систему.
Откат - самое интересное, для меня, просим!!!

Ждём ... спешить то некуда.

BlacKDeatH
Вот покрути здесь:
http://www.astro.washington.edu/labs/parallax/solar.html

Это к звёздам отмосится, но аналогия примая:
звёздное небо на торце - твоя мишень
звезда в ящике - это перекрестие прицела
солнце - центр выходного зрачка прицела.
земля - глаз
движение земли по орбите - движение глаза относительно выходного зрачка

Там можно и угол обзора и наклон орбиты с её диаметром и позицию звезды поменять. Потыкай разберёшся. Лазер включить не забудь.
Поставь орбиту параллельно "ширме звёзд" и обзор с торца, так вообще чистый оптический прицел выходит.

Результат - двежение перекрестия прицела вокруг реальной точки попадания.

Супер коротко и ясно а ято думал для навода резкости. 😊

OleggelO

Супер коротко и ясно а ято думал для навода резкости. 😊

Ну так правильное наведение резкости на прицеле, как правило и убирает паралакс.
Так что без дальномера плохо, т.к. только наведение хорошей резкости не всегда соответствует правильной отстройке паралакса.

Винтовка крепится на алюминевую раму 6 двумя (я бы назвал эти детали направляющийдвухсторонний-болт) болтами 5 (416 - 410). Для улучшения скольжения а также исбежания износа между рамой и корпусом винтовки находятся пластиковые (круглые) прокладки (4(417)). Курсовая устойчивость обеспечивается пластмасовыми шайбами 1(475) которые фиксируются металлическими шайбами 2(470) и гайками с фиксаторами 3(411) . Этими же гайками 3 регулируется плавность отката , так как в этой системе нету фиксатора отката, гайки закручиваются до такой степени чтобы винтовка не гуляла свободно а с не большим усилием. Стоит сильно зажать гайки и откат не будет работать. Постановка отката ''на взвод '' происходит вовремя заряжения винтовки, за подствольный рычаг.
Как вы уже заметили, курок крепится отдельно от пускового механизма. Если винтовка заряжена, а откат не взведен - выстрелить невозможно, так как спусковой механизм крепится на винтовке, а курок на раме (своеобразный второй предохранитель).

Опять же интересно, насколько часто надо подтягивать гайки ...
Может быть относительно часто .. и поэтому от этой схемы ушли ?

Max Heindel
Спасибо ! 😊
Получается, что шайбы # 1 немного вдавливаются в пазы и ВСЁ .. . В САМОМ пазу на теле шпилек ничего нет ?
Простенько .. , но надо думать работает.
Взвести откат можно, вероятно, и просто потянув железо за ствол ?

Опять же интересно, насколько часто надо подтягивать гайки ...
Может быть относительно часто .. и поэтому от этой схемы ушли ?

Я бы пружины поставил и забыл про сервис узла навсегда.

Max Heindel
Спасибо ! 😊
Получается, что шайбы # 1 немного вдавливаются в пазы и ВСЁ .. . В САМОМ пазу на теле шпилек ничего нет ?
Простенько .. , но надо думать работает.
Взвести откат можно, вероятно, и просто потянув железо за ствол ?

Опять же интересно, насколько часто надо подтягивать гайки ...
Может быть относительно часто .. и поэтому от этой схемы ушли ?

Нащот взвода за ствол вы правы а с подтягиванием гайки несталкивалса, потому как гайка с пластиковым фиксатором (они вобщето одноразовые)а значит если разобрал и нехочеш проблем ставь новую.
А вот почему ушли от системы отката непонятно, на загран форумах я ненашол недовольных владельцев.

1.Нужно ли снимать старое воронение , если да то чем и как?
2.Для воронения надо применять особый хим состав а если я не химик и несмогу сам сделать этот состав продаётся ли спец вещество для воронения?
3.Предположим что такой состав продаётса, какое качество воронения получается при его применение?
4.Стоит ли вобсче етим заниматся или просче покрасить?

Дело в том что у меня с.модератор потёрт да и на стволе есть парочка точек начинающей ржавчины, прежний владелец неочень заботался о винтовке а пока зима и мороз хочется привести винтовку в порядок, так сказать провести косметический римонт.

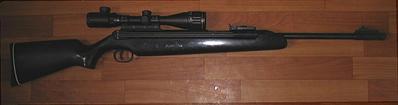

У меня у самого 97к не в самом лучшем состоянии, на скорость не влияет, лишь сильнее подчёркивает, что винт старый да с приличным настрелом.
Сначало дулал переворонить многое, теперь не хочу, не к чему, хотя и опыт воронения есть.

OleggelO
Порылся я по производителям и неткнулся на весьма интересный ЭКЗЕМПЛЯР http://www.umarex.com/index.php?id=products&L=en&haupt_id=1&unter_id=2&variante_id=2.4934&cHash=f4efdd21d5
На первый взгляд практически полная копия АА-ТХ200 .
😊 😊 😊 Инфы минимун но если предположить что этот клон немецкий а не китайский (ВАМ 40) то и на высокое качество стоит расчитывати.

Одна группа, как у тебя, вторая с безоткатной версии.
И они явно разные, длина "вылета" зацепа на поршнях и насечки на стаканах минимум.
Ход поршня и глубина стакана с его геометрией скорее всего идентичны.
Если ты колдуешь над вопросом, а не прикупить ли запчастей от нового армса, то явно не стоит.

В целом, балдею от качества изготовления, я такие цельноточёные шлифованные поршеньки себе для Дианы 54 делал, но так это ж себе и штучно, а тут серийно такой класс.

Ваши советы????
