Небольшое предисловие.
В далёких 80х годах, когда еще ходил под стол пешком, был мне вручён, толи отцом, толи дедом свежеизготовленный из дерева пулемёт. С фанерным диском и ножками из медных трубок. В фильмах усмотрел, с чего была снята копия сего агрегата, названия конечно не знал, но было и не важно, главное что у всех песты и автоматы, а у меня пулемёт и гордости не было предела. Изделие в уличных войнушках было ушатано, но вот память об оном осталась навсегда:
Получилось так:
Насчёт доноров, тут у меня двоякое мнение кто есть кто. Всё собиралось из кучки запчастей и кучки металла. Пусть будут оба.

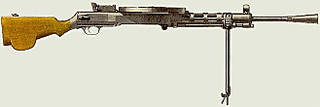

ДП-27 Дегтярёва Пехотный, индекс ГАУ - 56-Р-321
ППА-К-01 ТиРэкс
Об изделии:
Поначалу думал о создании просто макета, но как всегда потянуло дальше.
Было два варианта выбора, Дрозд и Тирекс.
В варианте Дрозда не радовала идея тем, что как и в МР-562К нет ни какой имитации работы затвора. Получился бы полуживой пулемёт, без своего задора при стрельбе. Рекс взял своё и был благополучно разобран. Вся это эпопея длилась больше года на коленном суставе. Отдельно замечу, что много время заняло на поиски чертежей и перелопачивание любой литературы по ДП-27.
Спасибо форумчанину Walther38 за чертежи ДП-27 ранее выложенные на форуме и всем остальным людям и ресурсам у кого я смог приобрести недостающие детали.
Из оригинальных частей ДП-27 были использованы:
Пламегаситель, газовая камора, регулятор с гайкой, мушка с предохранителем и винтом, кожух ствола, сошки, патронный диск, прицел в сборе, спусковая рама, приклад, спусковой крючок, предохранитель, соединительный винт и соединительная муфта.
Всё остальное в виде конструктора 'Сделай Сам'.
Ствольная коробка:
Изготовлена из уголка 60х40,сваренного между собой. Так как фрезера нет, то пришлось долго и упорно всё пилить, сваривать и подгонять к оригинальным деталям, с учетом того, что там ещё будет жить и механика Тирекса.
Спереди коробки приварена муфта с резьбой для установки кожуха.
Через муфту проходит ствол (из двух частей общей длинной 475мм) закручиваясь, удерживает клапанный узел Тирекса.
Снизу СК крышка в виде имитации затворной рамы пулемёта. Вставляется в пазы СК и поджимается при установке спусковой рамы с прикладом.
Затвор Тирекса также доработан, что бы создать имитацию затвора ДП-27.
Спусковой механизм:
От СМ Тирекса было использовано шептало с пружинкой и сделана рычажная система спуска.
Поначалу из-за большого расстояния от спускового крючка до шептала, в голову лезла тросовая передача, но попавшись на глаза свежесломанный сыном пластмассовый УЗИ, всё встало на свои места и воплотилось в жизнь.
СО2:
Хотелось сначала оставить обычные баллончики на 12гр, но зная перерасходы Рекса, пришлось изготовить резервуар 30гр, да и места хватало в СК для подобных действий. Баллон крепится ввинчиваясь в обтюратор. В дне баллона прорезь под отвертку.
Газовый поршень:
Выполнен из расточенного кругляка и подпружинен, упираясь в соединительную муфту.
Ствол ДП:
Имитация ствола состоит из двух трубок соединённых на резьбе в газовой каморе.
Дисковый магазин:
От родной вилки крепления диска к кожуху ствола, пришлось отказаться т.к. установка диска уже была не возможна из наклонного положения. Упиралась деталь подачи шариков в клапанный узел. Была сделана подвижная подпружиненная вилка. При установке диска вилка убирается вовнутрь, что позволяет его установить без перекоса в клапанный узел Тирекса.
Диск выполнен по принципу МР-562К. Работает на родной пружине. Вместительность 100 шариков.
В пулемёте, как и в оригинале только автоматический огонь. Всё работает точно также как ДП-27.
Взвёл затвор, нажал на предохранитель:.. спусковой крючок:.и короткими очередями.
Разборка основных частей пулемёта занимает максимум минут пять-шесть.
При замене баллона требуется вынуть ось спускового крючка и выкрутить соединительный винт. Ось вставляется с еле заметным натягом, что не затрудняет её вынимать и не требуя носить с собой выколотку с молотком при смене баллона.
По ощущениям от владения::ну этож пулемёт, одного вида хватает))) Жаль что тихо стреляет, но хорошо, что лязгает затвором.
Пока всё.
p.s. Выявлена слабость пружины рычага клапанного узла. При давлении шариков на подаватель он не особо горит желанием работать при полностью снаряженном магазине (такое замечал и на одном из магазинов Рекса, тут уже убедился). Пока в поиске достойной пружины, можно конечно попробовать в две родных, но хочется одну и нормальную.
Так же надеюсь, что эта работа и многие работы форумчан, помогут другим найти себя, став дополнительным толчком для рождения новых Калашниковых, Дегярёвых и многих других замечательных людей.
С уважением.
расширяешь горизонты
Есть с кого брать пример 😛
Ещё бы видео работы 😊
Да, видео аппарата в действии просто необходимо. Будем ждать.
Как писал, сейчас занят поиском достойной пружинки для рычага клапанного узла.
Как устраню дефект, сразу сниму кино.
Смею поинтересоваться, у вас остались останки Тирекса?Ну немог я смотреть на это безжизненное тело)))Был собран вновь, с новыми частями. Если очень нужно, то могу сказать где. Писать в P.M.
Пока видео нет, можно ли детальных фото изделия, в собраном виде, с разных вкусных ракурсов? Можно с котом и тапками 😛
можно ли детальных фото изделия, в собраном виде, с разных вкусных ракурсов?Что именно интересует?
Вроде все основные ракурсы выложил.
