N. Relum Tornado - udvozlet a szocialista Magyarorszag.

Винтовка Relum Tornado - üdvözlet a szocialista Magyarország - привет из социалистической Венгрии.

Расскажу ещё об одном пневмоветеране в моём арсенале.
Винтовка необычная и довольно редкая.
Необычность её - в системе заряжания пули и запирания ствола - здесь применён, так называемый, "крановый затвор", который нечасто можно встретить у производителей пневматики, и то - только на старых моделях.
Современного пневматического оружия с такой системой, я не припомню.
Есть, конечно, схожие системы - с поднимающимся вверх или откидывающимся вбок клипом. Но здесь - другое и, на мой взгляд, более интересное техническое решение, правда, имеющее некоторые недостатки.

А в чём редкость этой винтовки?

Ну, во-первых, её, действительно, нечасто можно встретить не только в нашей стране, но и за её пределами.
Информации о ней и её обсуждений в интернете мало. На популярном зарубежном аукционе она тоже нечастый гость.

Во-вторых, мы привыкли и хорошо знаем представителей пневматического оружия, произведённого в Германии, Англии, США...
Эта же винтовка - один из представителей бывшего соцлагеря.
Наиболее известные у нас изделия: из Чехии (CZ), бывшего ГДР (Suhl Haenel), даже Польши (Рredom Łucznik).
А этот экземпляр - из Венгрии!

Винтовка Relum Tornado произведена на предприятии FÉG в Венгерской Народной[?] Республике.
Пишу слово "народной" со знаком вопроса потому, что не знаю, к сожалению, точно - в каком году она была выпущена.
Дело в том, что Венгрия до 1989 года называлась Венгерской Народной республикой, а после - просто Венгерской Республикой.

Марка FÉG (Fegyver - és Gépgyár)("Arms and Machine Factory") относится к ныне несуществующей венгерской компании Fegyver - és Gépgyártó Részvénytársaság ("Arms and Machine Manufacturing Company"), которая была основана 24 февраля 1891 года в Будапеште.
Компания была важным производителем оружия в стране, но она также производила газовое оборудование, водонагреватели, светильники, различные метизы.

На протяжении всей своей истории она была переименована несколько раз по различным причинам:
Fémáru, Fegyver - és Gépgyár ("Metalware, Arms and Machine Factory") - в 1935 году;
Lámpagyár ("Lamp Factory") - в 1946 году;
Fegyver - és Gázkészülékgyár ("Arms and Gas Equipment Factory") - в 1965 году;
FÉGARMY Fegyvergyártó Kft. ("FÉGARMY Arms Factory Ltd") - в 1989 году.

На протяжении всей своей истории предприятие FÉG выполняло важную роль в обеспечении венгерской армии стрелковым оружием. Эта компания, также, производила и экспортировала различные огнестрельные пистолеты и винтовки, в том числе P9R (копия знаменитого Browning Hi-Power) и FÉG PA-63 (Walther PP/PPK), самозарядные пистолеты P9L, P9M, P9R, а также пневматические винтовки LG 427, LG 527.
Предприятие FEG изготавливало, также, широкий ассортимент пневматических винтовок и пистолетов, многие из которых продавались под различными брендами, в том числе Relum, Telly, Grothaus , Neckermann и Umarex.
В Венгрии компания также известна своими стартовыми пистолетами, например, ВРП-9, а также изготовлением газовых водогрейных котлов и радиаторов отопления.

После 2004 года продукция компании на многие традиционные экспортные рынки сбыта была поставлена под эмбарго и это заставило компанию объявить себя банкротом.

Таким образом, герой этого обзора был изготовлен до 2004 года и ему не менее десяти лет. А учитывая некоторую архаичность конструкции, может, и все двадцать. Так что, я думаю, что этот экземпляр был сделан ещё во времена социалистической Венгрии.

От небольшого экскурса в историю перейду к самой винтовке.

ТТХ:

Калибр `177 (4,5 мм).
Пружинно-поршневая, взвод подствольным рычагом.
Вес - 3200 грамм
Общая длина - 1140 мм, длина ствола - 475 мм.

Общее состояние этого экземпляра довольно хорошее.
На железе были небольшие очаги точечной коррозии, которые были нейтрализованы, но едва заметные следы присутствуют. Есть, также, небольшие царапины и потёртости, но покрытие металла, в основном, везде сохранилось.

Ложа в отличном состоянии, т.к. была передана в заботливые руки отличного мастера и хорошего человека Дмитрия (dmitrijSK) и отреставрирована им. За что ему огромное СПАСИБО!

Вот, как винтовка выглядит сейчас.

Ниже, фото частей и деталей, которые я сделал во время разборки/сборки, проводя ревизию и профилактику.

Мушка клинообразная - непопулярная нынче форма. На стволе устанавливается в конусном пазу, соответственно - возможна регулировка вправо/влево.
Рядом с мушкой имеются прорези для установки туннельного намушника, который на моём экземпляре отсутствует.

Целик простейший. Так же, как и мушка, устанавливается в конусном пазу и имеет регулировку вправо/влево путём перемещения в нём.
Регулировка вверх/вниз с помощью винта, который отжимает упругую пластину целика.

"Крановый затвор" и его детали.
Основная "изюминка" данного аппарата.

Рычаг взвода, шарик-фиксатор рычага и узел фиксации.

Тяга взвода. На третьем фото - капролоновая вставка для снижения трения.

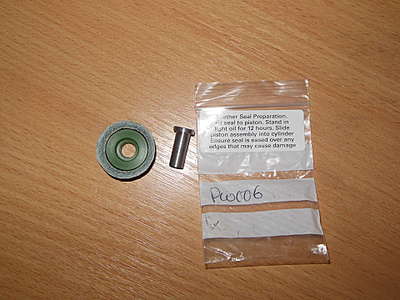

Поршень и манжета. Поршень стальной, манжета кожаная.

Пружины. Их две. Тоже нечастое решение.

Детали спускового механизма.

Задняя пробка компрессора и её штифт.

Планка для установки оптики. Крепится сверху компрессора тремя винтами.

Ствол: дульный срез и нарезы.

Ложа: насечка и выборка под железо.

Скоба спускового крючка и винты её крепления.
Передний винт является одновременно креплением железа к ложе и внутри него находится винт регулировки спуска.

В дополнение, даю взрыв-схему:

Восстановление насечки после шлифовки.:

Надо отметить, что изначально ложа была покрыта лаком светло жёлтого цвета.
В ходе снятия этого лака стало понятно, что в некоторых местах он впитался очень глубоко и после шлифовки, равномерно покрыть маслом не удастся, т.к. в этих местах будут видны тёмные пятна.
Чтобы этого избежать, нами было принято решение затонировать ложу в этот приятный шоколадный цвет.
По-моему, получилось хорошо.

http://www.muzzle.de/N3/Druckl...um_tornado.html
http://www.pyramydair.com/blog...tornado-part-1/
http://www.pyramydair.com/blog...tornado-part-2/
http://www.pyramydair.com/blog...tornado-part-3/
http://www.youtube.com/watch?v=51j0gEv2jeM
http://www.co2air.de/wbb3/inde...9bbb94aca29127b
http://www.co2air.de/wbb3/inde...9bbb94aca29127b

trionix01
Способ заряжания- вообще чума, сейчас наверное и не найдёшь такого. Очень интересно.

Похоже поворотный клип подглядели у Зуля 311.

ArmorumPeritus777
Таким образом, герой этого обзора был изготовлен до 2004 года и ему не менее десяти лет. А учитывая некоторую архаичность конструкции, может, и все двадцать.

Кожаная манжета это стопудово прошлый век. Мне кажется, что ей даже больше 20 лет.

Отличный обзор! Хотелось бы еще увидеть отстрел и общие ощущения о стрельбе.

Stef
Мне кажется, что ей даже больше 20 лет.

Stef
Хотелось бы увидеть отстрел и общие ощущения о стрельбе.

Конечно, не обещаю, что скоро, но обязательно будет

Похоже поворотный клип подглядели у Зуля 311.

По сабжу
Ближе всего эта винтовка к классическим БСА конца 19, начала 20 века. Чуть удешевили, упростили..

http://www.network54.com/Forum/670443/

gnom
А зуль в свою очередь удешевленный клон аншутца

ArmorumPeritus777
В хронограф, по крайней мере, завтра пульну.Есть у меня подозрение, что пружинки на этом экземпляре слабоваты. Когда собирал, то предсжатие в 50-60 мм и усилие всего одной левой руки мне на это прямо указали.

Первый способ:
112 м/с
109 м/с
111 м/с
120 м/с
111 м/с

Второй способ:
125 м/с
126 м/с
127 м/с
120 м/с
126 м/с

Swerogon
Пару мишенек на 10 метров и на слабенькой пружинке доплюнет.

Очень жаль, что такой системы не существует на современной пневматике.

ArmorumPeritus777
...интересное техническое решение, правда, имеющее некоторые недостатки...

Но я бы с удовольствием пользовался такой системой на современных развлекательных маломощных винтовках, если бы такие были.Повторюсь: очень удобно и легко.

MK1
хоть и слабенькая

MK1
какая то оружейная настоящесть в ней, даже смотреть приятно

но как только что то помощнее, такой клип пробивается на вылет. Воздух находит любую щелочку в механике.

С-Б-А
Такая система заряжания хорошо работает на слабой пневматике, но как только что то помощнее, такой клип пробивается на вылет. Воздух находит любую щелочку в механике.

Там в местах сопряжения клипа кругом сталюка подогнанная с офигенной точностью. Если ничего не износилось, то разницы нет, мощная пневма или нет. Кругом сталь. Это понадежнее резинок и прочих нестальных уплотнений будет. На Зуле 311 если повернуть клип в состояние для заряжания и выстрелить, то поршень мягко бьет. Если сразу после этого закрыть клип, то будет просто "пшик".

gnom
Клип конусной, попробуй подтянуть гаечку с обратной стороны. Ну и маслицем смажь, чтобы не задрался.
Должно помочь.

То есть, пружинка даёт свободу для поворота клипа и его хода влево/вправо.
Такая вот система.

Странно, обычно подобные краны имеет конус в районе 1:20.А задиров в канале нету?Первый раз слышу, что бы через подобное продувался воздух.У меня даже на самоделке не продувалось..

К сожалению опять мимо. Даже на БСАшках времен первой мировой, уже был конус

Никто от них не отказывался.

Та БСА, на которую я дал ссылку, считалась магнумом и использовалась для спортивной стрельбы http://www.network54.com/Forum...+%28handbook%29 http://www.network54.com/Forum...+Geoffrey+Allen Даже спустя 100лет она дает почти 16Дж http://www.network54.com/Forum...and+performance Полностью исправная, судя по отзывам, дает 610-615 фпсов грамом в .22 и 700фпсов РВС хобби 0.8гр, а это уже около 18 Дж Так что винтовка получается не слабее той же коробочной цфх..

Затем, скорректировал ниже и левее. Сделал 5 выстрелов:

Влево немного перебрал, но менять не стал.
Здесь уже 10 выстрелов:

А здесь 15:

Потом, попристреливался ещё. Регулировал и мушку и целик. Стрелял разными пулями.
А эта мишень - по 5 выстрелов RWS-ками:

Отмечу, что "фантомов" вообще не было. То есть пуль, полетевших непонятно почему непонятно куда.

По винтовке: стрелять понравилось.
Взвод лёгкий, в том числе из-за слабой пружины.
Немного болтается рычаг взвода, надо бы подобрать на его ось шайбочку.
Заряжание в поворотный клип - одно удовольствие. Единственное, лишнее движение - проталкивание пульки карандашом. Но, когда привык - не напрягает.
Звук выстрела очень тихий.
Не очень удобно целиться через треугольную прорезь и треугольную мушку. Но, опять же, привыкается.
Пострелял и из стойки. Ложа, хоть и удобная, но легковата. Баланс заметно смещён вперёд. При выстреле, винтовка сильно клюёт вниз и пули даже на такой малой дистанции летят ниже, чем при стрельбе с упора, миллиметров на 30.

Как вывод: отличный коллекционный экземпляр, в хорошем внешнем и техническом состоянии.

Единственное, лишнее движение - проталкивание пульки карандашом.

gnom
КМК это даже лишнее.

ArmorumPeritus777
В хронограф стрельнул.
...
Хронограф ИБХ-713, жилое помещение, комнатная температура, пули RWS Hobby 0,45 г, расстояние от дульного среза до хронографа 30-40 см.
Заряжал двумя способами.
Первый способ: вкладывал пулю сверху и поворачивал клип.
Второй способ: вкладывал пулю сверху, проталкивал её вниз карандашиком и поворачивал клип.
Разница есть.
Первый способ:
112 м/с
109 м/с
111 м/с
120 м/с
111 м/с

Второй способ:
125 м/с
126 м/с
127 м/с
120 м/с
126 м/с

Плюс, так пулька поближе встаёт к пульному входу казённой части стволика.

Скорость повыше.
