N. Winchester 1400CS - американская мощь в ППП винтовке.

Здесь есть особенность- ложе в передней части крепится к 'железу' через две пластины двумя винтами (на фото одна из пластин).

Задняя часть ложи крепится традиционно (ну сами понимаете как). Смазки конечно пиндосы не пожалели!

Разбираем дальше:

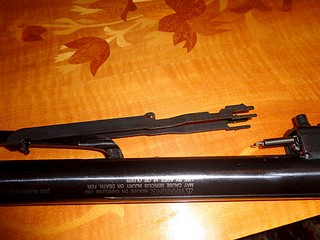

Снимаем тягу предохранителя от выстрела при незапертом стволе.

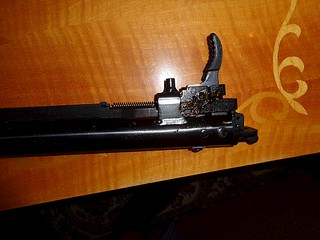

Снимаем спусковой крючок (предварительно вынув ось), выкручиваем винт держащий задник и колодку СМ, выбиваем задний штифт и снимаем колодку предохранителя ( колодка и сам предохранитель, изготовлены из пластика).

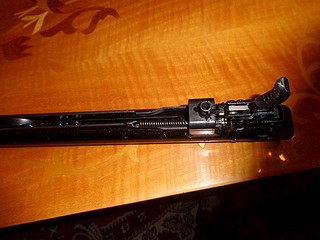

Выбиваем передний штифт и извлекаем пружину и направляющею (втулка, в которую упирается пружина, изготовлена из пластика). На фото пружина протёрта от смазки, а было её (смазки) ну прямо 'пером ни описать:.'.

Сдвигаем колодку СМ назад и извлекаем из компрессора.Кинематическая схема СМ сильно напоминает 'Гамовский' вариант.


Ах, ты ж Америка, Американская::.. 😊

Чтобы извлечь поршень необходимо демонтировать ствол с муфтой и тягой в сборе. Узел сконструирован по 'классической' схеме.

Извлекаем поршень и утяжелитель.

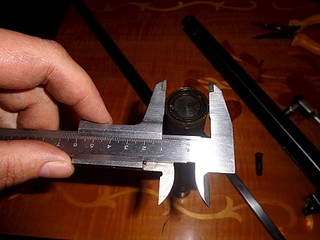

Диаметр цилиндра компрессора/поршня 27 мм. Ход поршня 115 мм (не точно).

Всякие надписи.

Протерев от смазки все детали поршневой группы, легонько смазали их графиткой и собрали в обратном порядке. Скорости после переборки (присутствует лёгкий 'дизель эффект'):
ЖСБ 0,67 г. д75-д76 стабильно.
ЖСБ 0,51 г. Т15-т17 стабильно.
БМ 0,69 г. (омеднённая) д85-д95, странно, однако и стабильность паршивая.
Впечатление от винтовки двойственные:
1. Качество изготовления железа среднее (на уровне гам).
2. Сложно разбирается.
3. Ствол одет в пластик (типа с долами), модератор с перегородками тоже пластик, несъёмный (приклеен), отсюда неудобство чистки.
4. Присутствует автоматический предохранитель.
5. Ложе удобное, но затыльник жёсткий.
6. Винтовка при выстреле ведёт себя крайне 'неспокойно'.
7. Довольно высокая энергия пульки.
Где тут достоинства, а где недостатки хрен его разберёт. В целом ружьё выглядит весьма солидно, очень длинное, но не тяжёлое (по ощущениям), довольно прикладистое, пластик ложа не скользкий. Прицел и кольца, однако, положили чтоб 'было' (на вид полный Китай 😊). На точность не стреляли, но думается, сюрпризов не будет.

Ха, китайцы стали делать винтовки в хатсан стиле. Интересно 😊

Tima-K
Приехал ко мне надысь мой старинный товарищ...

А мне оборот речи понравился во первы́х словах данного опуса. 😊
Не часто сейчас такое увидишь/услышишь.

Ха, китайцы стали делать винтовки в хатсан стиле. Интересно

Китайцы они такие. Неожиданные и внезапные. Им что Хатсан, что Аир Армс всё едино.Фирма Winchester оценивает труд своих партнёров из Поднебесной довольно высоко (стоимость данного ружья 230$ в США).

А мне оборот речи понравился во первы́х словах данного опуса. Не часто сейчас такое увидишь/услышишь.

Рад, сердечно рад батенька, что мой посконный (простой, связанный с патриархальным сельским, крестьянским укладом) стиль пришёлся Вам по душе. 😊

Tima-K
...мой стиль ... пришёлся Вам по душе.

И обзорчик тоже неплох, ...да, неплох!
По традиции, ждём отстрела по мишенькам.

Если негде, привозите к нам в тир, опробуем 😊

жаль ск не разобрал

birdshell
жаль ск не разобрал

Спусковой крючок тут неразборный. А бывают такие, вообще?

СПУСКОВАЯ КОЛОДКА

Общепринятые сокращения: СК - Спусковой Крючок. СМ - Спусковой Механизм.
В Вашем случае: Колодка СМ.
Но, в принципе, понятно о чём речь. Это я так... 😊

ТС,на фото именно дыра перепуска! Сколько в мм?

ТС,на фото именно дыра перепуска! Сколько в мм?

Не мерил.

И сколько такое весло стоит?

ТС же указал-стоимость в США 230 американских рублей.

ТС же указал-стоимость в США 230 американских рублей.

А слона та я и не заметил

Бывает. 😊
