N. Diana 240 Classic - младшая из Диан

Итак,...
Модель Diana 240 Classic
Калибр: 4,5 мм
Cкорость пули: 175 м/с
Тип винтовки и взведения: Пружинно-поршневая, перелом ствола
Заряд: 1 пуля
Вес: 2,6 кг
Длина(длина ствола): 1030(420) мм
Ствол: Стальной, нарезной
Материал приклада: Дерево
Предохранитель: Автоматический
Страна производитель: Германия
Прицельные приспособления: Открытый прицел "TRUGLO" с фиброоптическими нитями контрастных цветов
Производитель: Diana RWS http://www.diana-airguns.de/in...1366&height=768
Комплектность: винтовка, картонная коробка, инструкция на немецком/английском/итальянском языках
***
Вначале я хотел купить Gamo CFX. Неплохой внешний вид и главное, неподвижный ствол. Последнее особенно привлекало меня. Еще не полностью понимая, чего же именно хочу от винтовки, я знал, что хочу винтовку в первую очередь точную.
Чтение форума и обзоров позволило мне быстро осознать свою ошибку насчет Gamo (довольно скверный спусковой механизм и обязательная 'возня' с ее доводкой) и наконец сформулировать для себя критерии нужной мне винтовки. Я спросил себя, хочу ли я стрелять из нее не только за городом, но и дома (а это означает, что дистанция - около 6 метров) и ответил: 'да'. Также я понял, что мне не нужна мощь, способность бить мишени на дальних дистанциях, пробивать навылет доски и убивать мелких животных и птиц. Я совсем не охотник. Вырисовывалась небольшая по габаритам винтовка с качественным спусковым механизмом и хорошим стволом, которую я не буду усиливать сверх стандартных 7,5 Дж. Наконец, я новичок и не обладаю большим бюджетом для покупки - 15 тыс. рублей максимум. Так я пришел к приобретению младшей из семейства Диан - модели Diana 240 Classic со спуском T-05.
Лично мои первые впечатления - прикладистая, достаточно компактная. Длина ее - метр с копейками. Деревянное ложе хоть и без изысков-насечек, но очень приятно по фактуре дерева. Вовсе не ощущается никакой 'детскости'. Эта винтовка по идее не разгоняется и никакими дополнительными пружинами не комплектуется. О ней мало отзывов на русскоязычных форумах, но на зарубежных ресурсах мне удалось найти несколько тем, посвященных Диане 240. Тамошние владельцы используют эту винтовку для стрельбы на дистанциях 10 - 25 метров. По мишеням и по мелким пернатым. Отзываются о ней очень хорошо, в смысле - это точная винтовка. Оптические прицелы ставят до 3-9x50.
Разборка винтовки, которую я начал опираясь на на статью MixaMarket, вначале не принесла никаких особых сюрпризов. Все так же, как и в случае Diana 31 Panther:
1. открутил винты и отсоединил ложе от железа. Извлеченная ствольная коробка была снаружи местами в капельках рыжеватой смазки;
2. снял пластиковую заднюю заглушку и вынул предохранитель;
3. прижал винт к табуретке и вынул фиксирующие штифты, плавно отпустил - вынул усм, пружину и пластиковую направляющую. Пружина - слегка в смазке, ее следы видны и на направляющей. Вытер все, пружину обрызгал баллистолом, вытер.

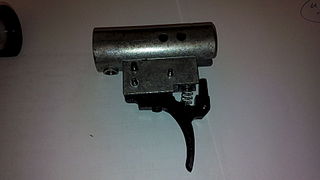

4. УСМ почистил ватными палочками, но в принципе там было мало видимой глазу смазки. Да и палочка слишком толстая, чтобы добраться в темные углы механизма. Затем обрызгал внутренности усм баллистолом и завернул в туалетную бумагу, решив, что излишки баллистола стекут и пропитают бумагу. (Потом разворачивал ее - не особо что и вытекло! Вид - довольно сухой, так что собираюсь разбрызгивание немецкого средства повторить). Отложил усм в сторону и приступил к:
5. отделению ствола. Тут меня и ждала засада! Попробовал открутить основной винт в узле перелома - черта с два! Отвертка соскочила даже, чуть примяв отверточную прорезь в шляпке винта 😞((. Еще почитал форум: переломил ствол и опять попробовал и вновь безрезультатно. Здесь меня посетила мысль, что надо начинать с обратной стороны - где на винт навинчена хитроумная 'гайка'. Один товарищ эту мысль подтвердил и я поехал по магазинам искать специальную, пригодную для откручивания этой гайки отвертку. И не нашел! Черт, не знаю что делать. Почему-то во всех обзорах по разборке диан как-то мимоходом упоминали этот этап, типа 'открутил': и все. А для меня это действительно засада! Если до понедельника не изыщу способ, то поеду в мастерскую по обслуживанию пневматики. Но будет очень жаль - хочу самостоятельно все сделать. Если кто-то дельным советом поможет, буду очень признателен! Кстати, торчащий штырь поршня обильно промазан темным на вид смазочным материалом: Вот пока и все. Все лежит и ждет дальнейшего развития событий.

Timur34
Да, похоже от разборки винтовки пора переходить к "разборке" отвертки

На самом деле оказалось, что отвинчивать этот винт не нужно было. Поехал к хорошему оружейному мастеру и он просто отсоединил стальную тягу от ствола, выколотив соответствующий фиксирующий штифт

Да, в процессе расконсервации была заменена пружина на подходящую от старших моделей Diana.

gnom
По памяти, что то около 55-60мм..

Рыжей мазуты было немного, но это не мешало ей отчаянно и тихо коптить.

При разборке пластмассовые шайбы в муфты ствола сильно пострадали, срезавшись от острые как бритва отверстия рогов.
На помощь как обычно пришли кузовные шайбы на 6, которые уже выручали меня на Штогере Х-20, где я менял такое же пластмассовое недоразумение.

С помощью шурика, сверла, круглого напильника на 8мм и шкурки, все приобрело удобный к использованию вид))

Посмотрел, измеренный ход поршня составил 47мм, хотя на первый взгляд, ничего не мешает сделать его и 60мм )) что возможно я потом и сделаю.

В итоге получился неплохой заменитель ИЖ-38С.
