N. Diana mod. 2 - винтажный "малышок".

В моём арсенале появился вот такой интересный пистолетик:

В первую очередь, он примечателен именно, своим ретро-обликом и малыми габаритами.
А так же, конечно, необычной системой пружинно-поршневого механизма.

Ну, обо всём по порядку.

Насчёт облика всё ясно, ибо эта модель в таком виде выпускалась с 1950 по 1980 годы.
А своими корнями она уходит в далёкие 1930 - 1938 годы, когда она выпускалась в таком виде:

Из маркировок, на трубе компрессора присутствуют:
- эмблема DIANA Mayer & Grammelspacher GmbH & Co.KG - богиня охоты Диана;
- название модели - Diana mod. 2;
- страна-изготовитель - Made in West Germany.

Мой экземпляр, если я не ошибаюсь, был выпущен до 1970 года, на что указывает отсутствие на корпусе буквы "F" в пятиугольнике.

Насчёт размеров скажу, что, несмотря на свою компактность, в руке Ди-2 лежит довольно удобно.
Обусловлено это довольно широкой (47 мм) и толстой (25 мм) рукоятью. Кроме того, спереди и сзади рукояти выполнено ступенчатое рифление, а на боковинах неглубокая насечка, что добавляет удобства.

Для понимания габаритов, вот сравнительное фото рядом с пистолетом Diana mod. 6G, который сопоставим по размерам с отечественным ИЖ-53М.

Теперь, насчёт пружинно-поршневого механизма.

Как говорится: всё гениальное - просто. Но становится это понятно, только, когда пистолет разобран.

Ствол здесь подвижен. Он стальной и гладкий. Длина ствола 175 мм.
Со стороны казённой части ствола закреплена кожаная манжета.
Перед манжетой в стволе имеются два перепускных отверстия.
В средней части пистолета имеется кольцевое уплотнение, через которое движется ствол при выстреле. Это уплотнение, похоже, тоже из кожи.
К сожалению, добраться до него без повреждения пистолета не представляется возможным. Дело в том, что весь корпус пистолета изготовлен из штампованного листа стали.

Пружина одевается на ствол со стороны дульной части, прикрывается кожухом (получается телескопическая конструкция кожуха, состоящего из двух частей), поджимается и крепится здесь же круглой гайкой с накаткой.

Работает всё это так.

При взведении, когда сжимается пружина, ствол движется назад и встаёт на зацеп. В этот момент доступна казённая часть ствола, которая прикрыта веретёнообразным досылателем на резьбе с кожаным уплотнителем. После вставки пули, досылатель двигает её за перепускные отверстия.
После спуска, ствол двигается вперёд, сжимая воздух в камере, образованной между манжетой и уплотнением в середине пистолета. Сжатый воздух устремляется в перепускные отверстия и толкает пулю из ствола.

Предохранителя здесь нет. Спуск одноступенчатый и очень тугой. Никакого холостого хода спускового крючка нет, то есть нажимаешь и сразу срыв.

Пружина довольно тугая и взводить её, упирая ствол в ладонь нелегко. Но можно.
Правда, после нескольких таких манипуляций, ладонь начитает болеть. Думаю, должно быть (и нужно) какое-нибудь приспособление, для облегчения взвода, типа как здесь:

Надо сказать, что пистолетик мне достался в идеальном, можно сказать, новом внешнем и техническом состоянии.
Мощная пружина, зеркально-гладкий ствол, отличные кожаные манжета и уплотнение ствола.
Результат - в среднем 88 м/с пулей RWS Hobby (0,45 г). Чуть позже, попробую пострелять ещё более лёгкими H&N Field Target Trophy Green (0,36 г).
И, конечно, постреляю по мишеням, чтобы посмотреть на что способен этот малышок.

Кстати, бывают и ещё меньше:

ArmorumPeritus777
Мой экземпляр, если я не ошибаюсь, был выпущен до 1970 года, на что указывает отсутствие на корпусе буквы 'F' в пятиугольнике.

Если "F" нет, то 100% выпущен в оборот до 1970г. Мне попадались на глаза и с буквой "F" в пятиугольнике. Так что это реально "винтажный" малышок. Очень прикольный пистолетик.

Отличный обзор и отличные снимки!

Два своих я уже показал, это:

Milbro (UMA) SP50 http://www.muzzle.de/N3/Druckl...lbro_sp_50.html
LOV-2 http://www.muzzle.de/N3/Druckluft/LOV_2/lov_2.html

А были ещё и такие:

Anschütz Laufspanner "JGA Dolla Mark II" http://www.muzzle.de/N3/Druckl...aufspanner.html
Anschütz Laufspanner "JGA 100" http://www.muzzle.de/N3/Druckl...aufspanner.html
Harrington Mod. J101 "The Gat" http://www.muzzle.de/N3/Druckl...__the_gat_.html
Heym Modell 103 http://www.muzzle.de/N7/Druckluft/Heym_103/heym_103.html
HS9 / HS9A (HS Luftpistole) http://www.muzzle.de/N3/Druckluft/HS_9_A/hs_9_a.html
ME Laufspanner http://www.muzzle.de/N3/Druckl...aufspanner.html
Renta Laufspanner http://www.muzzle.de/N3/Druckl...aufspanner.html

ArmorumPeritus777
Надо сказать, что пистолетов с подобным пружинно-поршневым механизмом выпущено разными производителями довольно много.

Два своих я уже показал, это:

Milbro (UMA) SP50
LOV-2

Эти два и Дианка пожалуй самые удачные. Остальные очень уж убоги. Аншютц с неприкрытой пружиной особо удивил убожеством.

Вопрос, конечно, смешно прозвучит: но какой из этих трех пистолетиков самый мощный? Интересно, каких скоростей смогли достичь в этих пистолетиках?

Stef
Если "F" нет, то 100% выпущен в оборот до 1970г. Мне попадались на глаза и с буквой "F" в пятиугольнике.

Stef
Отличный обзор и отличные снимки!

Stef
какой из этих трех пистолетиков самый мощный? Интересно, каких скоростей смогли достичь в этих пистолетиках?

Stef
Эти два и Дианка пожалуй самые удачные. Остальные очень уж убоги.

И ME Laufspanner в тигрово-гранитной шкуре изящно смотриться. Он, кстати, с LOV-2 близнецы-братья.

ArmorumPeritus777
Спасибо.
Дополню результатами стрельбы. Правда, не жду от него хорошей точности, поэтому, справедливости ради, дистанцию выберу 3-5 метров.
Надо понимать, что такие вещи не для стрельбы, а больше для души, для коллекции.

Конечно, такие вещи для души приобретаются. Это же история! А всегда приятно прикоснутся к истории. Пистолет-то сам по себе интересный! Я пытался стрелять из Ди-2. На моих 9 м я не смог попасть из него в пистолетную мишень 17х17 см вообще. Раз 10 выстрелил и потерял интерес. Думаю, что он и был заточен на дистанцию метров 5.

Теперь ты можешь практически всю историю пистолетов Диана пощупать руками и прочувствовать как они развивались. Хорошая идея была собрать все пистолеты Диана.

ArmorumPeritus777
Замеряю. Но, сдаётся мне, что Milbro (UMA) SP50.
Во-первых, он большой, во-вторых, без вспомогательного "грибка" его взвести вообще не возможно. Вот, кстати, по нему обзор: /topic/96/436612.html

Кстати, там описан способ простейшего апа. Может на этой Дианке тоже проверить такую возможность?

Stef
Кстати, там описан способ простейшего апа. Может на этой Дианке тоже проверить такую возможность?

Stef
Хорошая идея была собрать все пистолеты Диана.

Это Diana-1 (1924 - 1935 г.г.)

Самое реальное, что сейчас можно найти для пополнения моей коллекции диановского короткоствола, это совместное диано-гамовское детище - револьвер Diana R357:

ArmorumPeritus777
Не, ничего отпиливать не буду, он нужен мне в состоянии "authentic".

Да ладно. Там маленько тыкалку подрезать никто и не заметит. А пистоля зато может будет пулять под 100 м/с. Хотя, да, этот пистолет не нуждается в апе и приколен сам по себе.

ArmorumPeritus777
Надо сказать, что пистолетов с подобным пружинно-поршневым механизмом выпущено разными производителями довольно много.

basicc
Наверно правильнее было обозвать - энерционный пружиннопоршневой.

Mixamarket
поздравлям зачетный девайс для коллекции

ArmorumPeritus777
Абсолютно неправильно, коллега!

basicc
Ствол вместе с пулькой под действием пружины двигается вперед , резко упирается в ограничитель . Какая сила будет действовать на пульку при остановке ствола ? Дующие в юбку пульке газы в учет непринимаем .

Вот это ты придумал! А что, можно было вообще не делать перепускных отверстий в стволе, пуля бы летела по инерции!

basicc
Наверно правильнее было обозвать - энерционный пружиннопоршневой .

basicc
Ствол вместе с пулькой под действием пружины двигается вперед, резко упирается в ограничитель. Какая сила будет действовать на пульку при остановке ствола? Дующие в юбку пульке газы в учет не принимаем.

Kachan
скорее - коаксиальный ПП

И взрыв-схемой:

Stef
Но ведь детям тоже интересно куда-то попадать.

Если оружие не позволяет никуда попасть - то детям интересно просто стрелять 😊

Если серъезно, скорее всего для комнатной стрельбы задуман он, на 3-5 метров стрелять. В принципе, если привыкнуть (насколько это можно) к его спуску, вряд ли он хуже шарометов стреляет. В 3-4 см с 5 метров вполне может попадать, думаю.

Stef
Было бы интересно узнать, можно ли из него вообще куда-то попадать? Пистолетик задумывался для детей. Но ведь детям тоже интересно куда-то попадать.

Костя,скоро я его погоняю,на целых десять метров, конечно если в мишень попаду.. 😀

Swerogon

Костя,скоро я его погоняю,на целых десять метров, конечно если в мишень попаду.. 😀

У меня есть подозрение, что на 10 м из него невозможно попасть в А4.

❷ Упор на рукоять с удержанием ствола второй рукой:

❸ Упор на ствол:

❹ Упор на локти:

Лучший результат N2.
Пистоль, несмотря на свою "игрушечность", оказался с непокладистым характером.
На это, как раз, и влияют его малые габариты и масса, при довольно мощной пружине и, конечно, подвижном стволе.
Но, как мы видим, стрелять и попадать в заданных условиях он вполне может.
Думаю, что тренировка способна улучшить результаты.
Вывод: адептам мощности и точности можно не беспокоиться - вещь сугубо коллекционная. Но пострелять из него интересно.

Swerogon
Костя, скоро я его погоняю, на целых десять метров, конечно если в мишень попаду..

ArmorumPeritus777
Лучший результат N2.

Для такой конструкции весьма не плохо. Я ожидал худшего, т.к. с такого пистолета не мог попасть на моих 9 м в пистолетный пулеуловитель (примерно половина А4) вообще.

Александр, будет интересно и твои результаты посмотреть и впечатления почитать.

Mixamarket
Попробуй пострелять с одной руки без упора

http://bluebookofgunvalues.com..._CO_KG_HANDGUNS

Swerogon
Обязательно постреляю, мой еще в дороге.

ArmorumPeritus777
Приехал?
Пострелял?

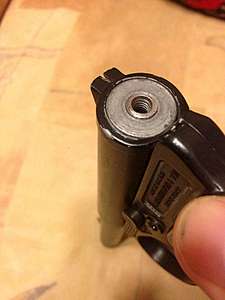

Приехал,но вместо пострелять пришлось разбрить, бо плевался еле-еле..Добавил уплотнение из кожи герметизирующее ствол,подложив тонкостенную шайбу между новым упл.и пружинкой .Старое курежить не стал по известным причинам 😊Расправил манжету,предварительно выдержав ее в масле..чуть ожила,разбухла. Было 38 мысов,стало 65 пулей 0,53.Поигрался со старой пружинкой от ди-6,но лучшего результата не добился.Оставил пока все как есть.Пружинку буду менять ,желательно новую от ди-6,оригинал вряд ли найду.На 10м при такой скорости стрелять не рискую 😀 ,но на 5м иногда получается прикольно,но нестабильно 😊Трудно ждать кучности от пистоля, у которого ствол летит вместе с пулей, при этом еще и вращается.Ну,и пару фоток..в сравнении с ди-8 просто блоха. 😊

Swerogon
Было 38 мысов,стало 65 пулей 0,53.

Дык 0,53 это тяжелые пули для "Малышка"! Попробуй легкими 0.45 и возможно получишь под 80 м/с. Уже можно будет куда-ить пытаться попасть.

Swerogon
Приехал, но вместо пострелять пришлось раз...

Stef
Попробуй легкими 0.45 и возможно получишь под 80 м/с. Уже можно будет куда-ить пытаться попасть.

Ну и повторюсь: вещь сугубо коллекционная. 😊

Попробуй легкими 0.45 и возможно получишь под 80 м/с.

мой экземляр в гораздо лучшем состоянии, практически новый.

вещь сугубо коллекционная.

kot_martovskiy
Коллеги, никто случаем не в курсе как Харрингтовского "The Gat" разобрать?

После продолжительных поисков, мою коллекцию дополнил пистолет Diana mod.2 образца 1930 года.

Готовлю фото и описание.

ArmorumPeritus777
Готовлю фото и описание.

Готово!

Представляю вашему вниманию прародителя героя этого обзора - пистолет Diana mod.2.
Годы выпуска: с 1930 по 1938.
Принцип работы и характеристики пистолетов одинаковы.
Конструктивно пистолеты отличаются только способом крепления спускового механизма, а также формой и материалом рукояти.
Думаю, нет надобности подробно это описывать, так как всё хорошо видно на фотографиях.

ArmorumPeritus777
Я считаю большой удачей заполучить этот пистолет в свою коллекцию пневмоветеранов.
Так что, принимаю поздравления, коллеги! 😛

Поздравляю! Классно прикоснуться к такой пневмостарине!

Stef
Если "F" нет, то 100% выпущен в оборот до 1970г. Мне попадались на глаза и с буквой "F" в пятиугольнике.

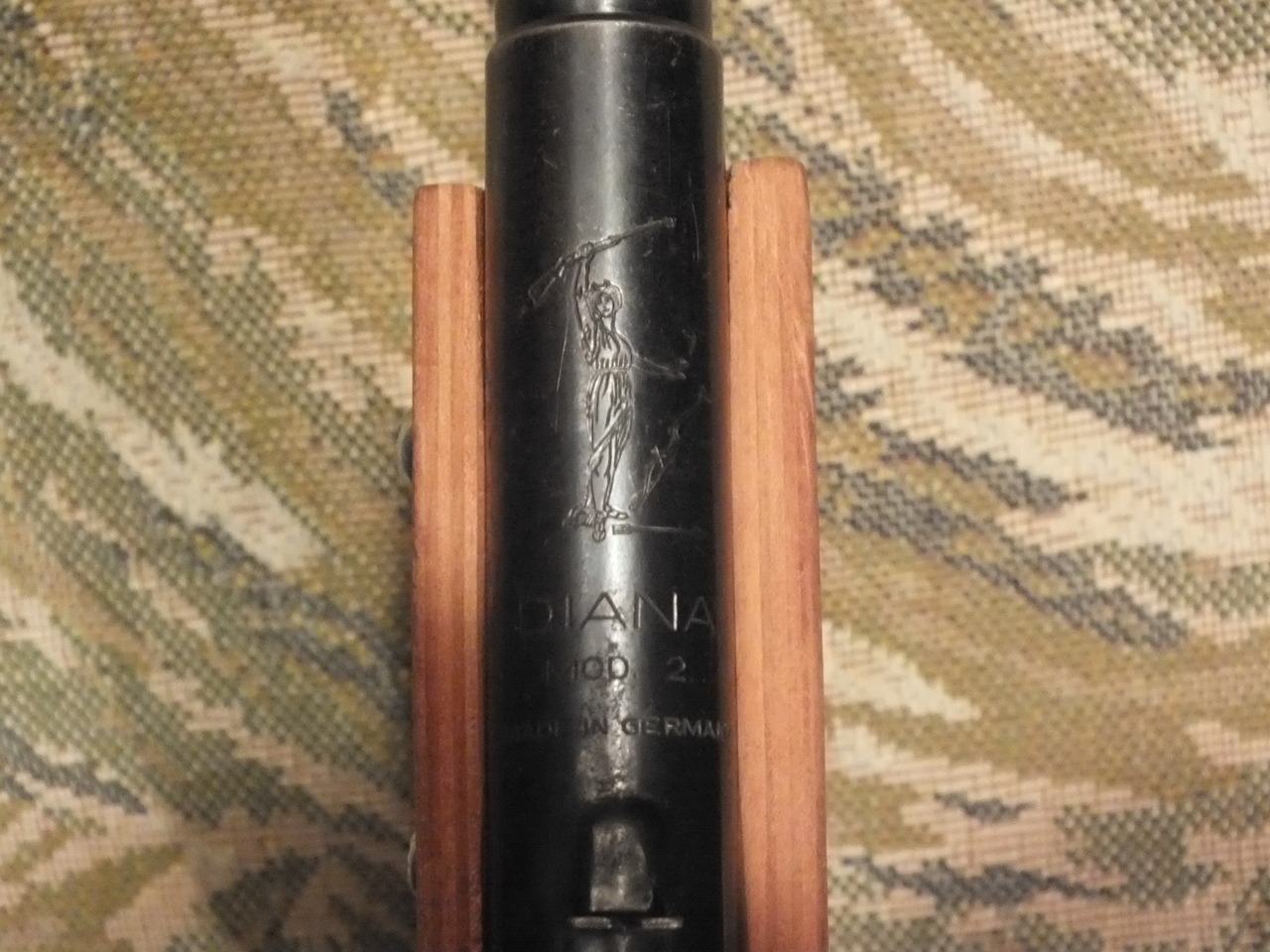

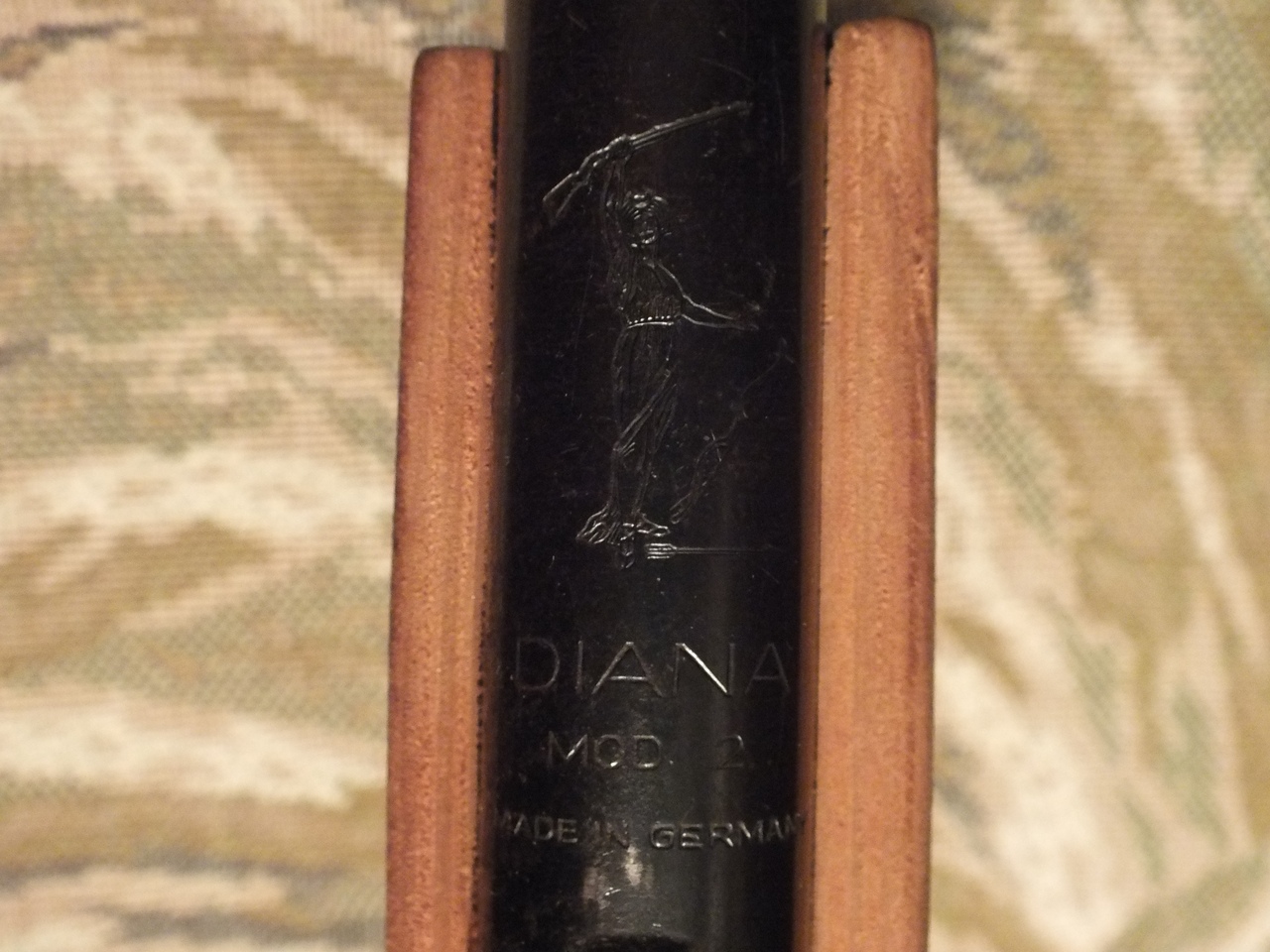

А вот мне попался без буквы F и с надписью "MADE IN GERMANY"
Правда рукоятка была утеряна, хотел сделать как в оригинале, но она показалась слишком неудобной в руке, рукоять от Luger P-08 совсем другое дело. Не судите строго, делал не на продажу, а для себя.

Как думаете, какого он года выпуска?

ТужилинАА
А вот мне попался без буквы F и с надписью "MADE IN GERMANY"
...
Как думаете, какого он года выпуска?

Однозначно до 1970 г.

ТужилинАА
Не судите строго, делал не на продажу, а для себя.

Да уж...
Поленце - огонь! 😛
Но, тут главное - своими руками и самому чтоб нравилось.
