WALTHER LG 400 - КАК ОНИ ЭТО СДЕЛАЛИ?! )))

Все основные аспекты спортивной винтовки от Walther я озвучил в обзоре о Walther LG300 тут:
/topic/96/539676.html

Потом был обзор 7,5Дж спортивного Вальтера LG300XT Protouch:
/topic/96/1241035.html

Хочу теперь описать нововведения и отличия нового WALTHER LG400:

Реальная масса и длинна полностью совпадают с данными на сайте Вальтера.

Если все предыдущие винтовки WALTHER LGM2, LG210, LG200 и LG300 фактически строились на одной и той же коробке, вокруг которой шаманили, присоединяли вместо компрессора редуктор с резервуаром, придумывали новый обвес, диоптр, ложу и тд, то в WALTHER LG400 было как будто заново спроектированно и изменено очень многое.
Похожим осталась внешняя форма ствольной коробки, диаметр ствола и общая компоновка/расположенияе узлов, но при этом практически все части новые, другие и работает все по новому.

Итак:

- Ложа алютек совершенно новой формы, не крашеная а анодированная, состоит из 4х частей - 1.основная центральная, 2.короткая переходная часть сразу после задней части ствольной коробки до приклада (к этой части крепится ручка), 3.сам приклад и 4.отделяемая верхняя часть восьмерки.

- В цевье снизу уже интегрирована еврошина, к которой крепится нижний упор для руки, который кстати сказать очень удобный, широкий и абсолютно плоский и всегда стоит перпендикулярно.

- Упор для руки на цевье, ручка и щека теперь покрыты одинаковым шершавым черным покрытием.
- все ругулировки ложа сделаны по новому, имеют другую форму и эргономику.
В частности под болтами регулировок длины приклада, высоты щеки, наклона затыльника и прижима восьмерки - установлены латунные прижимные втулки, а сами болты теперь не сжимают 2 половинки разрезных деталей ложа, как в LG300, а прижимают подвижные части только к одной из ответных частей ложа,
задняя часть ложа (приклад) имеет 3 поперечных положения относительно передней части ложа, и может устанавливатьс посередине, со сдвигом влево или вправо отностительно продольной оси ложа.

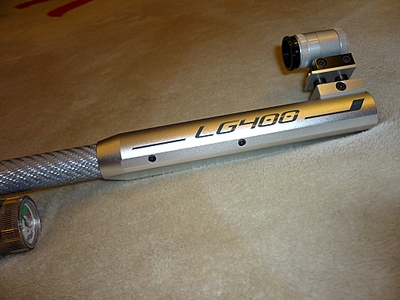

- надульник к которому крепится мушка, теперь цилиндрический с полукруглым продольным вогнутым вырзом снизу, а не квадратный.

- ствол в месте крепления в ствольной коробке теперь не имеет никаких резиновых уплотнений - просто на тугой посадке и крепится 2мя винтами а не 3мя как в LG300. Сам ствол все так же длиной 420мм и наружного диаметра 15мм в карбоновом фальшствле.
Во всей ствольной коробке теперь ВСЕГО ДВА резиновых уплотнения - на досылателе и в месте стыковки редуктора и коробки.

- Впервые Вальтер стал проставлять дату производства и номер на стволе, причем я не сразу заметил даже, только когда второй раз снимал ствол...) Позднее когда сбивал фальшствол, обнаружил под ним еще один номер.

- рычаг открывания/закрывания затвора полностью другой - вынесен вправо от коробки, что позволяет ставить оптический прицел,
кроме того переработаны все движущиеся детали и сама ось вращения рычага (к слову сказать - теперь на ней есть 2 маленьких углубления, а снизу ее подпирает мелкий шарик на пружинке, как бы фиксируя ее в закрытом и открытом положении), все остальные оси вращения стали толще и потенциально прочнее,
само открывание/закрывание затвора происходит плавно и по новому, ощущения совсем другие в сравнении с LG300.
Сам рычаг может быть установлен как справа, так и слева.

- спусковой крючек теперь новой полукруглой формы и имеет новые крепежные детали, переставляется по высоте не по резьбе, а проставочками на оси крепления.

- досылатель имеет теперь новую форму, вместо широкого трубчатого конуса, конец досылателя теперь как игла, которая и толкает пулю в ствол.
- досылатеь снабжен индикатором заряжена винтовка или нет - игла досылателя подпружинена и имеет продольный ход, если перед ней есть пуля, то игла отходит назад, и через поперечную прорезь в задней толстой части досылателя становится видно красную поперечную полоску - это говорит о том что пуля в стволе и винтовка заряжена.
При досылании даже короткая пуля JSB RS входит в ствол и обратно при открывании завтора никак не вываливается.

- установлен новый компенсатор отдачи ABSORBER, принципиально нового типа действия - он теперь не инерционный, не пружинный а МАГНИТНЫЙ, как он работает я честно говоря до сих пор не понимаю.
Представляет собой он такой же массивный груз внутри ствольной коробки, сразу за досылателем, но если раньше в ЛГ300ХТ во время выстрела его отбрасывало назад напором воздуха через трубчатый досылатель, то теперь этот груз МАССОЙ 61 грам примагничивается к досылателю во время открывания затвора, а во время выстрела отмагничивается и все так же отходит назад, но никакой напор воздуха на него не давит, во время холостого выстрела он не отходит назад и как оно работает - чудо за семью печатами ) НО РАБОТАЕТ, причем увеличение мощности не дает никаких осязаемых ударов и нестабильности. (поджимом ударника можно получить 10,7 Дж - около 197м/с ЖСБ Экзакт, самое интересное что ЖСБ РС показывает всего на 203м/с)
НО ощущения от выстрела совсем другие. На ЛГ300 ощущалось как компенсатор отлетает назад и ударяется в зяднюю стенку коробки, и с повышением мощности ударяется ощутимо сильнее )
В ЛГ400 удара не ощущается вобще.

- полностью новый редуктор - внешние размеры в 2 раза меньше чем у ЛГ300, на редукторе можно прямо снаружи (если снять редуктор) регулировать его давление - есть внешний винт под внутренний шестигранник, и стопорный винт для этого винта.
При откручивании резервуара в ЛГ300 в редукторе какое то время сохраняется давление, в ЛГ400 он сдувается сразу, но потеря воздуха при этом гораздо меньше.
Присоединительное место ПОЗВОЛЯЕТ установить редуктор от ЛГ300, если надставить цилиндрическую заходную честь на 4мм простой втулкой например из капролона. Эта присоединительная часть редуктора, которая входит внутрь коробки - у ЛГ 400 в 2 раза длинее, чем у ЛГ300.

-новый боевой клапан, запирание теперь конусное, стальной конус на штоке боевого клапана прижимается к полимерной черной втулке, а толщина штока боевого клапана равна = 1,5мм, что примерно в 1,5-2 раза тоньше чем у ЛГ300, он выглядит как иголка с конусом на конце.

- разгон со скорости 175м/с экзактом до максимальных 197м/с происходит при поджатии пружины ударника всего на 1/3 оборота. В ЛГ 300 при поджиме на 1 полный оборот достигалось 205 экзактом и 225 РС-ом.
Правда в ЛГ300 можно было регулировать поджим не снимая ложе, а в ЛГ400 без этого никак.

- У винтовки совершенно другой БАЛАНС, смещен назад из-за более массивной задней части ложа, которая к тому же немного длинее, гдето на 1-1,5см

Вроде все по конструктиву, а теперь ГЛАВНОЕ:
Винтовка во время выстрела ощущается абсолютно по другому, и ведет себя ощутимо стабильнее и спокойнее чем LG300. Реально.
Снижение расхода воздуха, массы ударника и абсорбер сделали чудо.
На 7,5 Дж реально не понимаешь почему мишень упала. Глаз видит а тело практически ничего не ощущает... ))) На 10,5 Дж появляется легкая отдача из-за большего количества и напора выходящего воздуха, но уже после выстрела )

Вобщем итог - другой настолько чудесной и прогрессивной винтовки просто нет...
Все технологии Вальтера как всегда впереди...)

на редукторе можно прямо снаружи (если снять редуктор) регулировать его давление - есть внешний винт под внутренний шестигранник, и стопорный винт для этого винта.

dianarws
Похожим осталась только внешняя форма ствольной коробки, ствол и общая компоновка/расположенияе узлов, но при этом практически все части новые, другие и работает все по новому.

Да ладно! Она простая как валенок 😛 И разберешь и соберешь, и с настройками проблем не будет 😊

dianarws
Ну извините...) Чую потом вы ренгеноснимок попросите...)))))

Сегодня удалось состыковать коробку LG 400 с редуктором от LG 300 16 Дж и стволом от LG 300 Dominator, отпиленным правда до 460мм без чока...
Итого получилось - 224 м/с JSB Heavy или 242м/с JSB Exspress... )

Попутно обнаружил, что пулевой вход в сволах ЛГ 400 и ЛГ 300 разный,
в ЛГ 300 - чистый конус, а в ЛГ 400 - сначала ровный диаметр, потом скругление под уплотнение досылателя, потом конус )
Как такое повторить - не представляю, если у кого то есть мыли - поделитесь!
Хочу ствол от ЛГ 300 чотко подогнать к досылателю ЛГ 400. Но пока не представляю КАК )

Ребята на Украине кто это уже сделал - если будете читать - поделитесь опытом... КАК вы сделали пулевой вход на новом стволе для ЛГ 400... )

http://airgun.org.ua/forum/viewtopic.php?f=15&t=25717
http://airgun.org.ua/forum/viewtopic.php?f=15&t=41856

Пульный вход составной, он выполнен в виде втулки, которая запрессована в ствол.

dianarws
в редукторе описан воздушный фильтр тонкой очистки
