На официальном сайте:
http://www.leupold.com/tactical/products/scopes/mark-4-ert-riflescopes/mark-4-4-5-14x50mm-ert-m5-front-focal/
Каталожный номер: 110075
В комплекте помимо прицела обнаружились: книжка по тактическим сеткам, регистрационная карточка, наклейка «L», инструкция; ключик для обнуления барабанчиков и крышки Butler Creek, на которых почему то написано "Leupold" . Измерение шестигранного ключика штангенциркулем показало 2,36мм или 0,093дюйма, соответственно его размер имперский 5/64.
Нет в наборе бленды, а жаль: линза объектива расположена весьма не глубоко. Для данного прицела существует 2 вида оригинальных бленд 2,5 и 4 дюйма длиной. В родных дополнительных аксессуарах так же значатся неопреновый чехол, крышки Alumina, наборы фильтров Alumina Intensifier Kits и насадка kill flash.

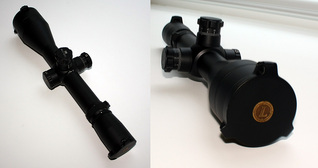

На нижнем фото прицел с крышками Alumina (в комплект не входят).

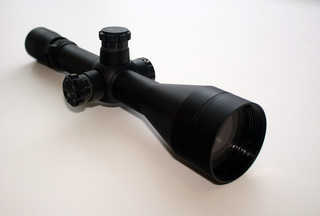

Осевая труба 30мм. Длина прицела - 310мм. В глаза бросается диспропорция в протяженности трубы - в передних отделах всего 40мм, задний участок 67мм. Узел механизма поправок длиной 35мм. Короткий передний отрезок требует внимания при установке прицела в кронштейн - вариантов положения будет мало.
Ширина прицела на уровне барабанов - 87мм при среднем положении барабанчика горизонтальных поправок.
Диоптрийная подстройка - целиком вращается окуляр, фиксируется гайкой, резьба открытая. Мне больше нравится, когда окуляр неподвижен, либо, как в некоторых Bushnell серии 4200 - резьба скрыта. Тут же она на виду и доступна всякой пыли-грязи. Крутить не стал, под мое зрение нормально по умолчанию.
Внешний диаметр объектива 58,4мм, окуляра 39,5мм.

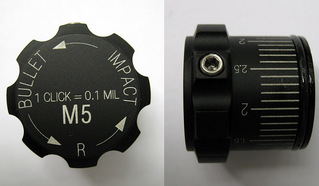

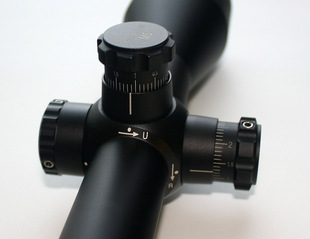

Барабаны - высокие, открытые, метрические; по классификации Leupold называются "M5".
Счетчик оборотов нанесен на барабане горизонтальными рисками у отметки ноль.
В клике заявлен 0.1mil (0.1 миллирадиан чуть больше, чем 1/4Моа, но при сетке в mil очень удобно).
Насчитал 6 полных оборотов по вертикали + ещё 16 кликов. Из них большая часть ~180 кликов приходится на «Up». В одном обороте 50 кликов, получается 31.6mil полный запас поправок. Что составляет 108,63Моа или 316см на 100м. Вправо-влево не считал, неинтересно. Обнуляется путем отворачивания единственного винтика комплектным шестигранником. Герметизация механизма резиновым кольцом, внутренности при максимально выкрученных положениях не обнажаются.
Маховик отстройки от параллакса - в дистанциях не размечен, что соответствует традициям фирмы Leupold, вращается равномерно, имеет тактильно приятную ребристость. Последняя отметка перед значком бесконечность равна расстоянию 100м. Барабанчик имеет возможность регулировки положения - фиксация его происходит 1 винтом. По информации официального сайта отстраивается с 50Y. По этому поводу с люпом все было предсказуемо из-за традиционно большой глубины резкости. На самом деле, на максимальной кратности с 25м все чётко, на минимальной кратности отстройку можно вообще не крутить, стрелять можно метров с 5.
Кольцо кратности размечено x4.5, x5, x8, x11, x14. Почему так и где X10 - не знаю. Вращается равномерно и умеренно туго.
Поле зрения: x4.5 - 6,8м; х14 - 2,7м, что полностью соответствует данным официального сайта.
Вес нетто 564 грамма, для тактического первофокала превосходный результат.
Сетка -FFP TMR (Tactical Milling Reticle). Визуально - тонка (периферия потолще), на фоне веток центр «теряется», подсветки нет.
По угловым размерам есть такая схема:
В центре пустое пространство - апертура, очень удобная для выцеливания мелких объектов. Размер её в прилагаемой схеме так же, как и толщина основного креста, указан для разных кратностей (очевидно переменников SFP). Какое из значений применимо к FFP моделям, не знаю.
Фотография через прицел с нацепленным на винтовку Leupold zero point (для оценки верности TMR), правда, повесил его немного коряво. Для тех, кто не в курсе - 5MLRD (сетки прицела TMR) - 18 дюймов на 100Y в разметке Leupold zero point , 10MLRD - соответственно 36 дюймов на 100Y. Стороны квадрата - 8х8 дюймов/100ярдов, делится на 4 деления центральной линейкой.
Удаление зрачка:
На кратности x4.5, зрачок ~9мм, Eye Relief 120мм.
На кратности x14, зрачок ~4мм, Eye Relief 95мм.
Изменяемые в достаточно широких пределах от смены кратности величины удаления от зрачка - пожалуй, наиболее значимый минус этого прицела. "Луноватость" на максимальной кратности присутствует.
Точка прицеливания при смене кратности стоит, как вкопанная. Поправки возвращаемы, при кликах по вертикали - горизонталь не уезжает и наоборот. В 1 квадрате зеропойнта (сторона равна 8дюймов на 100ярдов, что по баллистическому калькулятору 2,2222 тысячных) - получается 22 клика в любом направлении.
Картинка светлая, яркая, объемная. Хроматические аберрации проявляются при расфокусировке. Выложенные мной фотографии через прицел не являются точно отражающими реальную картинку, из-за особенностей формирования изображения оптической системой цифровой мыльницы.
Заключение: честный высококачественный легкий первофокальный тактический переменник.
Недостаток - смещаемый при перемене кратности ай-релиф, из за которого меняется прикладка.
В относительных недостатках - отсутствие подсветки сетки и "торчащие" барабанчики поправок.
Тема по нему:
/topic/95/418717.html
Таблица, на которой все видно лучше, чем на моей фото:
Автор - Алексей (korova).
Отмечусь.
Есть у кого-нить данные по eye-relief-у на одноименных прицелах 6,5x20 и 8,5х25?
То цифры по моделям:
Mark 4 6.5-20x50mm ER/T M5
91 (112)mm
Mark 4 8.5-25x50mm
94 (133)mm
вполне можно принимать за ориентир. Первое значение на максимальной, второе на минимальной кратности.
TMR . тока из коробки достал
Не сочтите за флуд и не кидайте тапками 😀. Хочу спросить корифеев: чем отличаются описанный прицел и Leupold Mark 4 4,5-14x50 LR/T М1 Mil Dot 30мм? Собираюсь заказать такой.
КМС23Это несколько другой прицел. Если речь о таком:
Leupold Mark 4 4,5-14x50 LR/T М1 Mil Dot 30мм
http://www.leupold.com/tactical/products/scopes/mark-4-lrt-riflescopes/mark-4-4-5-14x50mm-lrt-m1/
Сетка мил-дот, находится во второй фокальной плоскости. Барабаны "M1" - 1/4 Моа клик.
Вот и хотелось бы понять, в чём он другой. "Найдите 10 отличий" 😀 Пока, я понял, их 3:
- Сетка Милдот, и она во второй фок. плоскости
- цена клика
- отстройка паралакса: у Вас - 50 ярдов, у LR/T M1 - 75.
Вроде ещё должна быть подсветка.
Ясно, спасибо. Приедет прицел - поглядим.
http://www.leupold.com/tactical/products/scopes/mark-4-lrt-riflescopes/mark-4-4-5-14x50mm-lrt-m1-illum-reticle/
В обмен на подсветку на нем уменьшили запас поправок - 65Моа, это скажем так, не особо много.
В обмен на подсветку на нем уменьшили запас поправок - 65Моа, это скажем так, не особо много.Ну да... Это я чего-то прозевал. Меньше ощутимо. Хотя... Для моих задач (100-300, ну, может впоследствии 500м) должно хватить. Дальше стрелять в наших краях просто пока не представляю, где. Да и освоить сперва это дело надо как следует. Я - бывший неплохой спортсмен-пистолетчик, решил, вот, освоить винтовку 😛
В обмен на подсветку на нем уменьшили запас поправок - 65Моа, это скажем так, не особо много.Ну да... Это я чего-то прозевал. Меньше ощутимо. Хотя... Для моих задач (100-300, ну, может впоследствии 500м) должно хватить. Дальше стрелять в наших краях просто пока не представляю, где. Да и освоить сперва это дело надо как следует. Я - бывший неплохой спортсмен-пистолетчик, решил, вот, освоить винтовку 😛
KoGTСказать нечего - Вы просто"раскрыли" глаза. Владельцу 😊
Раз реальные .... владельцы молчат ...
Благодарю
С уважением,
КМС23Нда, с производителями прицелов надо внимательным быть 😊. Например, ШиБ 5-25x56 Police Marksman II LP:
Ну да... Это я чего-то прозевал. Меньше ощутимо.
http://www.schmidtbender.com/scopes_policemarksman.shtml
Читаем:
"The 5-25x56 is offered with 56 MOA of 1/4 MOA clicks, or 273cm (93 MOA) of 1cm clicks."
Что означает - в версии с Моа кликами на 37MOA запас поправок меньше.
Traks
Сказать нечего - Вы просто"раскрыли" глаза.
Если стреляли и не замечали, значит все в порядке.
Недостатки прицела можно использовать в свою пользу - стрелять с "луной" на максимальной кратности для контроля прикладки, ставить прицел на середине ай релифа, чтобы усреднить смещения головы, если часто пользуетесь разными кратностями. Чтото не спроста люповцы это сделали, какая-то польза для инженеров в этом есть.
Если бы тут не написали , никогда бы наверное этого и не заметил J.
Мне лично кажется , чтобы не "задевал", лучше тогда "охотничий" вариант рассматривать (тот что с золотым колечком), а это универсальный (подсветка должна быть !) как во всех Night Force
опять же личное мнение...
Хотя честно признаюсь барабанчики М1 все таки высоковаты малость.
Для иллюстрации фото узла подсветки 3й вари от leupold. Барабаны у нее низкие и подсветка наиболее выступающая часть.
Так же хочу отметить, что не одна батарейка была сожжена, освещая сутками напролет прицел изнутри 😊 по причине случайного включения.
Подсветка, да, вещь полезная не спорю.
Может, соберусь сделать подобный отчёт.
В обмен на подсветку на нем уменьшили запас поправок - 65Моа, это скажем так, не особо много.По ссылке - вроде должно быть так. В реале - "от упора до упора", что по вертикали, что по горизонтали - ровно 440 кликов, = 110 МОА.
в магазине тоже пишут:
http://www.opticsplanet.net/le...ifle-scope.html
Max. Adjustment @ 100 m (cm): 191
то есть 65,66МОА.
В итоге вверх 3 полных круга и 52 щелчка - не доворот 8 щелчков до полного круга.
Вниз 3 полных круга и 50 щелчков - не доворот 10 щелчков до полного круга.
Полный круг составляет 60 щелчков.
Итого 6 кругов по 60 и + 50 + 52 = 462 щелчка т.е. по 1/4 моа на щелчок
значит 462 делим на 4 и в итоге 115,5 МОА (чето много ?)
Прицел фирменный "настоящий" - брал через prizel.ru (к стати ребята там молодцы, долго терпели мои "муки выбора" и даже скидку сделали)
Но не забываем, что это всего , т.е. полный ход. И получается что 115 надо делить пополам. (вверх и вниз)
В итоге 57 МОА в верх и 57 МОА в низ (так что даже не 65 заявленных)
Это если приводить прицел на нулевых точках.
А если до максимума накрутить в низ и обнулить то ..... да !!!! запас огромный, произойдет чудо обнаружиш 115 МОА. Но это будет неправильно.
Как всегда желанное выдается за действительное.
Никого не хотел обидеть. Все приходит с опытом. К опыту тоже надо прийти.

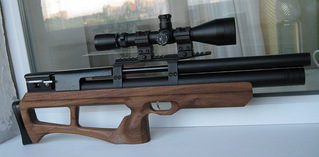

rrramzesssНе обязательно пополам, в случае с моим прицелом вверх от оптического центра 180, а вниз 136 кликов. Реальный оптический центр находится по разным методикам - вращение в кольцах, вращение в специальной подставке, либо по зеркалу, перпендикулярному прицелу. Производители указывают в характеристиках полный запас поправок, а не от оптического центра. Они же не знают, на какие кольца и базы мы ставим их изделия.Как то по приколу ставил люп на такие кольца, на которых можно весь запас поправок задрать на Up, только смысла в этом особо нет (ставил на пневму).
И получается что 115 надо делить пополам. (вверх и вниз)
И вопрос. Не боишься , что на пневматике разлетится. Они ведь хоть и надежные и рассчитаны под мощную отдачу, но предназначены на отдачу. А в пневме, сила удара с другой стороны вроде как.
WARHAG
Спасибо за обзор.Отмечусь.
+1
спасибо
Подскажите, на какой кратности у него правильный Mil Dot?
------------------
Инструктор:;BR;Параплан;BR;Сноуборд
Puh!У Люпов на максималке.
на какой кратности у него правильный Mil Dot?
