Отчет о починке ПУ.

А.К.-72 01.04.2009 - 18:39

Здратсвуйте Всем! вот хочу поделится не большим опытом, который был приобретен тут по случаю 😊 . достался мне за не дорого прицел ПУ,хозяин когда избавился наверно был рад очень, так как барабанчики ввода поправок люфтили, и соответственно не держали их.а в целом состояние прицела было нармальным, не мят, не бит, линзы не зацарапаны. вобшем разобрал я устроуство ввода поправок, и не удивился увидив разлохмаченные кожанные сальники, которые решил заменить на новые полиуретановые, с второго захода токарь мне зделал то что доктор прописал 😊 . смазал микрометрические винты, надел на них новые сальнички, корпуса посадил на герметик и получил в итоге новый прицел, со старыми дырами 😊 барабанчики крутятся с усилием, люфтов нет.

armsmaster 19.04.2009 - 09:00

эт хорошо! что за кронштейн?

Варягг 19.04.2009 - 13:34

вчера увидел у знакомого на его стареньком ИЖике-60 с виду точно такой же прицел. Ради интереса попросил у него и поставил на свою диану-350,попробовал пострелял, все четко работает, бьет с ним довольно таки точно и самое главное дата выпуска - 1941 г. 😊

Москвин 20.04.2009 - 15:00

А. К.-72 Ваш отчет необыконвенно в пору мне, как человеку узнавшему в субботу, что мой ПУ 1943г.в. также люфтит. Но не весь - барабанчик боковых поправок. Хочу произвести его ремонт.

Сообщите, не осталось ли у Вас "лишних" полиуретановых сальников? Нельзя ли заказать такие же у токаря?

С уважением
Сергей

А.К.-72 20.04.2009 - 17:24

armsmaster

Здраствуйте! кронштэйн от МАК, он под трубу на 30 мм.я сделал переходнички и ПУ там как родной встал.

А.К.-72 20.04.2009 - 17:32

Москвин

Здраствуйте Сергей! сообщаю- сальники есть. заказать у токоря можно, я его спецыально попросил программу сохранить ,мож пригодится кому. можно вообще на поток поставить. а на данный момент есть те которые на фото из моего личного запаса.
С уважением
Алексей.

Москвин 20.04.2009 - 17:57

Если у Вас есть желание продать - я бы приобрел.
Пишите в ПМ.

С уважением,

С.

Molosky 21.04.2009 - 01:03

С удовольствием бы купил несколько комплектов таких сальников!

А.К.-72 21.04.2009 - 09:23

Здраствуйте Всем! я проработаю это вопрос и подробно отвечу.

А.К.-72 23.04.2009 - 09:38

Здраствуйте!комплект будет стоить 250р.нужно сформировать заказ чтоб знать необходимое количество, и как быть с доставкой? можно заказными письмами отправить. все предложения в ПМ.
с уважением Алексей.

Andrey G 03.09.2009 - 18:04

Тоже недавно разобрал вертикальный барабан на ПУ(СВТ)-1943г, та-же история... подсохший кожаный сальник.
Хотел подобрать резиновое колечко для уплотнения, на Авторынке... но теперь тоже пойду закажу токарю полиуретан...
Брат-А.К. Можешь скинуть размер сальника, какой точили... что-бы лишний раз не разбирать!? ... С Уважением Андрей...

Stalker_77 20.03.2010 - 09:56

Подскажите как снять барабанчики ввода поправок? Винты выкрутил, но дальше что то не пошло

Piter O'Tour 10.04.2010 - 10:37

Тоже - прикупил бы сальников.

vladdrakon 14.09.2010 - 15:34

Доброго времени суток! На моём ПУ при нажатии на барабаны поправок прицельный пенёк и боковые выравнивающие уходят, при отпускании барабанов-становятся на место. При нажатии на спусковой крючок оружия вхолостую-прицельный пенёк прицела ощутимо дергается, кучности при стрельбе естественно никакой. Как думаете, это приговор-или можно прицел спасти заменой сальников?

vladdrakon 15.09.2010 - 18:56

..Таки изладил ПУ по методу уважаемого А.К-72,путём замены кожанных сальников на полиуретановые-прицел получил вторую жизнь!На днях пристреляю. Сальники выточил ганзовский камрад золотые руки, аж три комплекта. Один комплект могу задарить стаждущему.

Полех 16.09.2010 - 09:08

я купил бы у вас комплект если возможен пересыл в липецк

vladdrakon 16.09.2010 - 15:03

Да пожалуйста, забирайте на здоровье-не продаю, просто отдам. Давайте адрес-вышлю(думаю, в письме дойдёт?)

vladdrakon 18.09.2010 - 13:53

Выслал письмом сальники на адрес на имя Сергей Полех.

Полех 30.09.2010 - 22:15

Владислав, сальники получил. Огромное вам спасибо!! С уважением Сергей.

KotOmsk 23.01.2011 - 23:58

Коллеги!
А подскажите как вы крепите этот прицел на что нибудь кроме мосинки?
Просто достался такой с БИ-6, хочу поставить его на Вепрь в качестве загонника.В магазинах кольца только на 25 и 30, соответственно в первые не лезет, во вторых болтается. Кольца на которых он стоял под широкий ластахвость и на Вепрёвском кронштейне не затягиваются.
Думал взять кольца на 30 и сделать кожаные прокладки через которые и затянуть, но не уверен что будет ли держаться?

пихтогон52 25.01.2011 - 11:43

Кожанные прокладки делать не стоит.Либо заказ у токаря разрезных вставок,либо из аллюминия полоски обогнуть(хоть от пивных банок,только чтоб зазор ,равномерно выбирался на обоих кольцах). Если вепрь под х39 патрон,то работать будет.Под большие калибры, с такого рода вставками,сказать не могу.Ну ещё вроде как,новосибирский завод,к новодельным ПУ кроны с ластохвостом делает(вроде новодельный ПУ в размерах не отличается,можно в поиске найти).Тогда купить такой крон и пользоваться.

KotOmsk 26.01.2011 - 10:09

Ага, понял, спасибо!
Про пивные банки это мысль :-)
Вепрь да, СОК-94 под х39.
А перед установкой этих вставок с колец надо накладки тряпочные противоскользящие обдирать или прям на них?

пихтогон52 26.01.2011 - 14:30

С внутренней стороны колец,вставок и места контактов на корпусе прицела,должны соприкосаться только с металлом(аллюминием).Просто я не совсем понял о каких тряпочках противоскользящих речь.В высокоточной стрельбе,так кольца и прицел притирают(для нас это не актуально).Суть в том,что если в местах соединений есть матерьялы способные дать усадку ,со временем или от погодных условий(как то кожа,пластик и т.д.).То прицел обязательно будет сбиваться,так ещё и отдача будет такие матерьялы подминать.

KotOmsk 26.01.2011 - 17:29

Ну просто я тут покупал прицел ZOS и кольца к нему, так вот внутри колец приклеена такая как бы синтетическая лента, я где то в описаниях или просто на форуме читал, что это противоскользящая лента.
Может я чего то не так понял? Да и в магазине я смотрел кольца тоже лента была...

vladdrakon 05.02.2011 - 09:58

магазинах кольца только на 25 и 30

Свой ПУ на стальной тульский крон под ластохвост с D 25 устанавливал притиранием нижних полуколец под размер ПУ.Взял кусок трубы на 25,обмотал некрупной шкуркой,зажал крон в тиски и юзал вдоль крона.Потом полирнул.Верхние полукольца при установке на винты, изгибаясь сами диаметр
прицела принимают.Тело прицела уложил прямо на полированный металл,без всяких прокладок.Лет шесть ПУ на кроне стоял как влитой-покуда микрометрический винт от старости не помер.

пихтогон52 11.02.2011 - 14:33

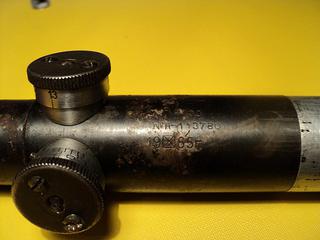

У Автора топика прошу прощения,но нехочется плодить темы(если ТС против то удалю свои сообщения).Вот достался мне донор,судя по клейму, прошёл ремонт в 1965 году.Линзы без дефектов,а вот барабанчики бултыхаются очень сильно. на барабанчике горизонтальных поправок утеряна шайба,утерян один винт лимба и вместо него вкручено какоето недоразумение в рассверленное отверстие в баробанчике(в нём резьбу нарезали),а там где резьба должна быть,в пластине для фиксации лимба ,резьбы нет(смысл понять очень трудно).Тоесть лимб поджимается одним винтом , а вместо второго штырь в оверстии. Задний окуляр(аллюминиевый)вроде как подогнут или не ровно накручен на прицел(а может он просто напресован?).Сальников соответственно нет как таковых.Вот хочется услашать совет специалистов: Возможен его ремонт малой кровью? Или пусть донором будет?
фото будет обязательно(только фотки сожму).

vladdrakon 11.02.2011 - 14:57

Без сальников точной стрельбы не будет-факт.На моём ПУ задний окуляр поджимался через корпус таким маалююсеньким болтиком без шляпки.А насчёт ремонта-если есть запчасти,изладить ПУ возможно.

пихтогон52 11.02.2011 - 15:27

По сальникам понятно,вот внутренний механизм как изнашивается? Резьба внутренняя вроде прилично выглядит.А болтиком сама линза контрится,на третьем фото видно как аллюминиевый колпачёк смещён,но поле чистое,без залуниваний и элипса.Главное устранить люфт барабанчиков,они(на сколько я понимаю )только сальниками поджимаются? На четвёртом фото детали барабанчика вертикали, на пятом детали барабанчика горизонтали с изуродованными деталями и шайба отсутсвует. И ещё, интерестно что,на барабанчике вертикали набит номер и такой-же номер набит но корпусе в месте посадки этого барабанчика.

vladdrakon 11.02.2011 - 16:23

По сальникам понятно,вот внутренний механизм как изнашивается? Резьба внутренняя вроде прилично выглядит

Вот-вот у меня кусок внутренней резьбы и выкрошился,на этой бронзовой шайбе внутри корпуса,которая прицельные волоски держит.И на самом микрометрическом винте пара витков резьбы затёрлась...
А в Вашем случае,мне кажется,всё вылечится заменой сальников,винт на лимб только бы подходящий подобрать.

пихтогон52 11.02.2011 - 16:29

Всё понятно,лимб прийдётся менять. Спешки особой нет,брал его как донора(нужна была шкала вертикальных поправок,для установки на ПУ 14.5мм).Ну раз Вы меня обнадёжили ,потихоньку восстановлю и этот прицел.Может на мелкашке ещё поживёт.

vladdrakon 11.02.2011 - 16:36

..сейчас в закромах своих порылся-ничего из ЗиПа ПУ уже не осталось,всё раздарил. 😞

пихтогон52 11.02.2011 - 16:45

Благодарю за участие,железяками помогать не стоит(вроде есть где взять),а вот если Вы мне в Р.М. сообщите координты токаря, для заказа сальников,буду Вам очень признателен(если у автора темы заказать не получится).

vladdrakon 11.02.2011 - 17:08

отписал в ПМ

vladdrakon 12.02.2011 - 03:18

Чего то не получается через ПМ. Не хочет токарь сальниками заморачиваться. Извиняйте..

пихтогон52 17.02.2011 - 13:55

Визуально заметное смещение ,аллюминевого колппачка, оказалось производственным допуском.Передняя линза смещена точно так же.Видно ,в не лёгкие годы для СССР изготовили этот прицел( и на том, дедам спасибо,сейчас и так не могут.)С заказом сальников пока повременю(матерьяльяльные проблеммы),с остальными деталями проблемм нет(есть ещё один донор).По возможмоности буду сообщать о процессе ремонта.

d-alex001 19.02.2011 - 12:11

отмечусь в теме, дабы при случае не искать

пихтогон52 17.04.2011 - 06:26

С капролоновыми сальниками решил повременить,а пока сделал кожанные(как и были с завода),заменил дефектнае детали и отчистил.Барабанчики вращаются теперь туго и люфтов нет.Думаю что кожу с завода ставили не просто так,на винтах поправок в месте установки сальника сделана проточка.Вот она по диаметру меньше диаметра резьбы ,а кожа при сборке заполняет эту разницу.С капролоном так наверное не получиться.
Хотелось-бы услышать мнение людей установивших сальники из капролона(или других метерьялов),по установке сальников непосредственно на винты поправок.

d-alex001 08.06.2011 - 13:24

Хотелось бы приобрести сальники, изготовить самому возможности нет.

ee99 09.06.2011 - 20:03

вопросик к А.К.-72
готовы ли вы сделать такие же переходнички
под кронштэйн от МАК ( 30 мм), ну как у вас,чтобы мой ПУ тоже как родной встал?
в долгу не останусь
с уважением

Владилен 12.06.2011 - 19:59

Купил КО-91/30 с родным прицелом ПУ. Один раз устранили люфты, второй - бесполезно. Прочитав тему, решил попробовать возродить ПУ, путём установки сальников.

Как их заказать? Из какого материала? Какие размеры?

пихтогон52 13.06.2011 - 10:44

К проблемме устранения люфтов: при ремонте последнего ПУ,установил в барабанчики по дополнительной пружине(это такая пластинка круглая и изогнутая).Люфт стал почти неощутим даже без сальников,а после установки кожанных сальников(с капролоновыми решил пока повременить)стало очень туго вращаться и люфтов нет.Насколько хватит этой конструкции,покажет время.

Как их заказать? Из какого материала? Какие размеры?

Если с сальниками у Вас ничего не выйдет,то поставьте по дополнительной пружине.И желательно напишите ,как было и что получилось.

Piter O'Tour 14.06.2011 - 13:20

Тема правильная = вверх.

vladdrakon 15.06.2011 - 17:46

).Люфт стал почти неощутим

Здравствуйте,уважаемый Пихтогон52. А не пробовали ли,прижав Ваше оружие,например струбцинкой и глядя в прицел-нажать вхолостую на спуск? Не дергается ли прицельный пенёк в момент удара курка по бойку?

пихтогон52 16.06.2011 - 08:00

Нет,таким образом отремонтированный прицел не проверял.Он сейчас стоит на ТОЗ-78, там удар бойка не очень сильный.Но вращение баробанчиков,по прилогаемому усилию(просто пальцами,по ощущениию) одинаково с прицелом ПУ 14,5мм складского хранения.

d-alex001 19.11.2011 - 07:04

куплю сальники!

asimov 08.12.2013 - 19:27

Не тонем.

Crafty2014 15.06.2014 - 00:17

У меня тоже есть такой прицел. Достался в комплекте с Сайгой 7,62*39. При пристрелке выявил проблему: окуляр прицела болтается(люфт примерно1-2 мм), вследствие этого группы на мишени гуляют то на 6 часов, то на 2 и т.д. т.к оптическая ось не постоянна. Окуляр смещается от оси с небольшим усилием, поэтому пристрелочные группы не рассыпаются. Если кто сталкивался с подобным явлением, прошу помочь - как лечить. Прицел новый, видимо косяк этот еще с завода.

Валерий Фёдорович1 03.10.2014 - 19:47

всем привет кто поможет купить три комплекта сальников буду благодарен за помощь

Дальневосточник 28 03.01.2016 - 16:32

Приветствую, может кто сталкивался с такой проблемой? Внутри что-то гремит думал линзы, а когда разобрал и вытащил все линзы обнаружил что внутри прицела со стороны выходного окуляра (около глаза который)болтается деталь цилиндрической формы диаметром около 8 мм(не знаю как правильно называется) в которой крепится маленькая линзочка...
Барабаны вертикальных и горизонтальных поправок крутятся туго, не люфтят
Прицел ПУ СВТ 42 года, ремонтирован в 67г.
Как я понимаю эта неисправность должна влиять на точность стрельбы? как можно исправить?

izidor 12.01.2016 - 00:46

начитался ужасов, коллеги, чет перехотел ПУ брать (современный от НПЗ)

bt19 27.02.2016 - 16:49

Здратсвуйте Всем!На своём ПУ увидел люфт барабанчика, а вот разобрать не смог... На фото резьбу видно, вот или кручу не туда, или одно из двух...и сломать боюсь...блин...

robotech555 02.03.2016 - 16:49

Собратья, сальнички капролоновые как достать!????? Очень хоцца!!!! Кто подсобит горемыке???!!!

Kontrast 05.10.2016 - 21:54

Здравствуйте тема актуальная, подскажите пожалуйста несообразительному как барабанчики поправок снимаются, никак не соображу!

Tesla380 14.07.2019 - 09:54

Чертёж сальников дайте почему всё в секрете уже 3 страницы .

Aleksju54 22.02.2019 - 13:24

Кто может помочь с размерами капролоновых сальничков?

shootnik19830220 04.04.2020 - 23:15

Мужики, я из ситуации с сальниками вышел таким образом, взял от пластикового чопика (котопые в стену забивают под саморезы) отрезал по размеру (замерял на месте) ту часть которая со шляпкой, и готово, возможно конечно не так точно как выточенный сальник, но гораздо лучше разлохмаченного родного))

Serg762 13.11.2023 - 21:48

Какая цена деления на барабанчике боковых поправок?

aleksei_vinogradov 19.12.2024 - 10:55

А.К.-72
Здратсвуйте Всем! вот хочу поделится не большим опытом, который был приобретен тут по случаю . достался мне за не дорого прицел ПУ,хозяин когда избавился наверно был рад очень, так как барабанчики ввода поправок люфтили, и соответственно не держали их.а в целом состояние прицела было нармальным, не мят, не бит, линзы не зацарапаны. вобшем разобрал я устроуство ввода поправок, и не удивился увидив разлохмаченные кожанные сальники, которые решил заменить на новые полиуретановые, с второго захода токарь мне зделал то что доктор прописал . смазал микрометрические винты, надел на них новые сальнички, корпуса посадил на герметик и получил в итоге новый прицел, со старыми дырами барабанчики крутятся с усилием, люфтов нет.

aleksei_vinogradov 19.12.2024 - 10:58

А.К.-72
Здратсвуйте Всем! вот хочу поделится не большим опытом, который был приобретен тут по случаю . достался мне за не дорого прицел ПУ,хозяин когда избавился наверно был рад очень, так как барабанчики ввода поправок люфтили, и соответственно не держали их.а в целом состояние прицела было нармальным, не мят, не бит, линзы не зацарапаны. вобшем разобрал я устроуство ввода поправок, и не удивился увидив разлохмаченные кожанные сальники, которые решил заменить на новые полиуретановые, с второго захода токарь мне зделал то что доктор прописал . смазал микрометрические винты, надел на них новые сальнички, корпуса посадил на герметик и получил в итоге новый прицел, со старыми дырами барабанчики крутятся с усилием, люфтов нет.

Здравствуйте всем! У меня такая же беда с ПУ, может уже кто то поставил на поток изготовление полиуретановых втулок, я бы купил два комплекта.

-Red-AK guy 20.06.2026 - 15:38

Всем доброго времени суток. Приобрёл на днях себе ПУ 1942 года. Столкнулся с такими же симптомами как и в данной теме. Пишу в надежде что кто то всё же даст размеры на втулки

-Red-AK guy 22.06.2026 - 18:54

В общем тема мне не даёт покоя настолько, что аж кушать не могу. Решил вчера разобрать один из барабанчиков ввода поправок и снять размеры под сальник из полиуретана как у Автора темы. Супер точного инструмента у меня нету кроме ШЦ-1. Накидал на скорую руку такой эскиз, но пока что нету возможности и осведомлённости что бы воплотить теорию в практику.
