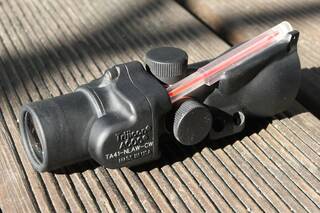

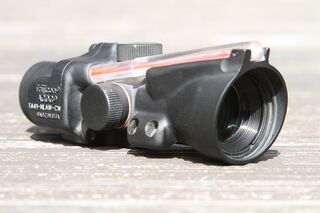

Недавно попал ко мне в руки прицел Trijicon ACOG 2.5x20 (TA41-NLAW-CW), с кратностью 2.5х и диаметром линзы объектива 20 мм соответственно. Именно ими комплектуются ПТУР NLAW. Сегодня мы его и рассмотрим, плюс его возможность использовать на карабине. Прицел довольно редок на гражданском рынке, поскольку в свободную продажу не поступал. Найти его обзор в интернете проблематично, так что решено исправить это недоразумение.
Прицел относится к условной "40й серии" компактных прицелов ACOG (линейка TA33, TA44, TA-45 TA47, TA-50 имеют в основе такой же корпус). Вес прицела всего 146 грамм.
Стекло прицела чистое, картинка четкая, но изображение имеет розоватый оттенок, что необычно для прицелов фирмы Trijicon. Ниже вид прицельной сетки через объектив. Не сразу обратил внимание, но даже на нем видно, что фон через прицел имеет розоватый оттенок.
Прицельная сетка своеобразная, имеет неполный крест и перевернутый V шеврон с подсветкой от оптоволокна и трития. V шеврон - решение нестандартное и удобное не для каждого, хотя использовалось в различных прицелах, например SUIT Trilux или 1П29 (он же УСП-1, он же УПО-1) НПЗ. Сама прицельная сетка в прицелах ACOG выполняется путем травления серебряного отражающего напыления на одной из граней призмы, что исключает возможность ее как-то перевернуть.
Вид прицельной сетки в условиях города:
И в условиях леса:

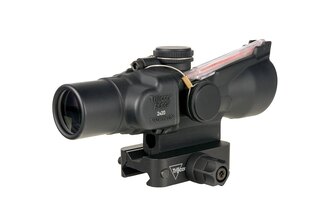

Окулярная группа прицела явно упрощённой конструкции, в отличии от других прицелов "40й серии". Внешние отличия вы можете увидеть на фото. На первом ТА41, на втором ТА47 (фото с сайта производителя)
Вынос зрачка начинается от 80мм, но наилучшее изображение получается при максимальном приближении прицела к глазу. Причина тому - большой зеленый блик, который дает линза окуляра. Чем ближе окуляр к глазу, тем он менее выражен и меньше мешает прицеливанию.
Однако при приближении окуляра к глазу мы получаем более широкую кольцевую тень, что уменьшает поле обзора. Ну и возможность использовать прицел на карабинах под мощный патрон.
Поскольку производителем предполагалось прицеливание при малом выносе зрачка, в комплекте прицела идет своеобразный наглазник, с упором под бровь. В случае использования ACOG 2.5x20 на карабине он будет только мешать.
При определенном освещении и удалении окуляра от глаза порядка 80 мм мы можем увидеть края призмы (справа сверху и слева снизу, по диагонали), что особенно проявляется при высоком значении поправок и, соответственно, большом отклонении призменного блока от центральной оптической оси прицела в целом и окуляра в частности. На фото запечатлеть это не удалось, но при использовании может бросаться в глаза. Фотография барабанов поправок ниже:
Отдельно необходимо рассмотреть нестандартное крепление данного прицела. Для монтажа прицелов на оружии производителем предусмотрено специальное крепление ACOGR Special Ring Flattop Adapter (бывает трех разных высот), которое в текущих реалиях проблематично достать на российском рынке. Однако этот вопрос можно решить сравнительно легко. Данный кронштейн является не чем иным, как основанием колец для прицелов диаметром 30мм. Фото кронштейна с сайта производителя:
И фото верхней половинки кольца, которое продавалось отдельно:
Таким образом, для изготовления кронштейна нужно кольцо-донор, с массивными плечами, подходящими под сверление отверстий и нарезание резьбы под болты М3. Эскиз крепления добавлю чуть позже.
Общие выводы по прицелу:
Когда искал материалы по TA41 в интернетах, заметил всеобщий восторг (это же ACOG!) и большие ожидания от данного прицела у граждан разных стран и континентов, при этом 99% из них этот прицел вруках конечно же не держало. 😀 Очень важно понимать, что это одноразовый прицел, для одноразового ПТУР, что ведет к экономии, упрощению конструкции и общему снижению качества изделия. Тем не менее, при адекватной цене на вторичном рынке вполне может послужить на карабине. Особенности прицельной сетки и окулярного узла не дают однозначно сказать, подойдет ли он вам. Здесь все индивидуально и понять это можно только попробовав.
Плюсы:
Компактность;
крепление позволяет установить прицел максимально низко над каналом ствола, что важно для АК платформы;
качество картинки хорошее, несмотря на общее упрощение прицела.
Минусы:
прицельная сетка не для всех;
упрощенная конструкция окуляра;
линза окуляра дает сильный блик (да, это отдельный пункт).

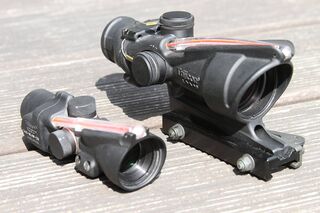

Беби-COG на фоне большого брата.
Джон Доу
Отэто я удачно зашёл!Чувак,крайне интересно почитать было!Пиши,как говорится, ищо!А где нашёл, если не секрет?
На авито пара штук висела, но уже раскупили. Но думается мне, что будут еще.
Saw13На авито пара штук висела, но уже раскупили. Но думается мне, что будут еще.
да есть но не обосновано дорого
ohotnik7676да есть но не обосновано дорого
Соглашусь, дорого. Те два прицела были по 30, думаю что такая цена адекватна с учетом всех особенностей прицела и эксклюзивности.
30 прицел, 60 кочерга, вот и вышло 90. 😀 А, еще тубус некомплектный там же за 50 и можно на стену вешать.

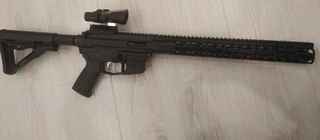

Купил, пристроил на аппарат и рад аж до усрачки.
Всем рекомендую таким образом послать Трижикон.
Saw13
[b]Обзор прицела Trijicon ACOG 2.5x20 NLAW (TA41-NLAW-CW)
[/B]

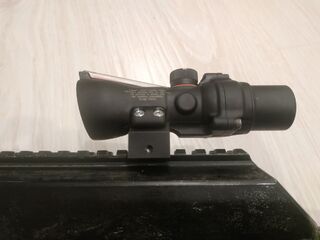

Если автор не против, мы тут подсуетитились и уже сделали крон под этот прицел ( под "рельсу" пикатини) в частности у меня был интерес установки его на боковой крон АК серии, кронштейн боковой использую зенитка Б-13 и крон под Триджик исполнен с сохранением возможности использования механических прицельных приспособлений, единственно пока не успели покрытие сделать. Если вдруг кому интересно обращайтесь.
С уважением Алексей
MadroninЕсли автор не против, мы тут подсуетитились и уже сделали крон под этот прицел ( под "рельсу" пикатини) в частности у меня был интерес установки его на боковой крон АК серии, кронштейн боковой использую зенитка Б-13 и крон под Триджик исполнен с сохранением возможности использования механических прицельных приспособлений, единственно пока не успели покрытие сделать. Если вдруг кому интересно обращайтесь
С уважением Алексей
Не против. Вы бы фотографий добавили, кронштейнов.
[B][/B]народ подскажите где можно купить такой крон ?
[B][/B]
Есть прицелы с описанными ТС "проблемами"
Saw13
но изображение имеет розоватый оттенок
Saw13Но прицелы более поздних серий отличаются отсутствием розоватого оттенка и блика.
линза окуляра дает сильный блик
Saw13
Написать F_M_J в РМ. Кронштейны есть.
Как можно приобрести?
Он не дорогой и очень качественный. Ну и сверху на него переходник сообразить.
Джон ДоуЭтот вариант давно в работе, сейчас уже в процессе производства.
Как вариант удешевления предлагаю использовать быстросьем от Холосана.
Vadim94Без проблем держит, уже с этими прицелами по несколько тысяч люди настреляли. Часть в зоне СВО на автоматическом оружии
Кто из использовал на карабинах? Как держут отдачу?
А так все очень сильно зависит от того, как вкладываться. Например мене удобно с выносом около 7-6см, но вот комрад F_M_G любит ставить прицел поближе - смотрите на фото. 😊 На SAG BIT поближе не поставишь, к сожалению.
Основная проблема данного прицела пожалуй в том, что его надо пробовать, чтобы понять, подходит он вам или нет. И какой вынос вам удобнее. Причем пробовать надо на аппарате.
Vitalii32rusмне не хватило, хотелось расположить примерно вот так
На коротком кроне от sag хватит айрелифа?
Есть очень неплохая копия у китайцев, их некоторое время продавали на авито под видом настоящих. Выглядит практически как оригинал, по крайней мере на фото. Но выяснить оригинальность тоже можно. Например у китайцев data matrix (двухмерный штрихкод) не читаются
Saw13
Левый. У оригинала корпус другой.Есть очень неплохая копия у китайцев, их некоторое время продавали на авито под видом настоящих. Выглядит практически как оригинал, по крайней мере на фото. Но выяснить оригинальность тоже можно. Например у китайцев data matrix (двухмерный штрихкод) не читаются
Спасибо
Steel2
Сильно в сторону кажет? На моем был клин сферы в крайнем положении из-за изоленты внутри.
нет не сильно но мне взялся помогать инструктор в тире и сильнее увел было 8 на 8 часов стало 6 мишень номер4 барабанчик выкрутил под ним пусто но вот у резинки латунь блестит внутри может до меня перетянул кто то, при продаже продавец клялся что полностью исправен жаль отзыв на авито не удалить)
oldrunnerнет не сильно но мне взялся помогать инструктор в тире и сильнее увел было 8 на 8 часов стало 6 мишень номер4 барабанчик выкрутил под ним пусто но вот у резинки латунь блестит внутри может до меня перетянул кто то, при продаже продавец клялся что полностью исправен жаль отзыв на авито не удалить)
Там спереди видно, как крутятся винты поправки. Попробуйте выкручивать винты и смотреть внутрь с фонариком. Если между винтами и сферой появится зазор, сфера заклинившая. Разбирать, смотреть. Но потом со сборкой гемор, всунуть сферу и винты с места не сбить.
