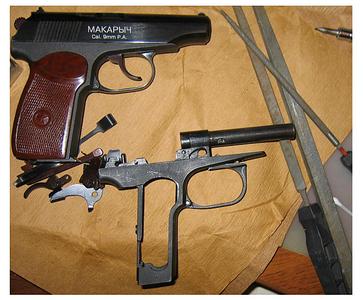

Как правильно точить спусковую скобу от Мака, чтоб была максимально похожа на ПМовскую? Фото видел, но может у кого из участников форума есть чертежи или эскизы этой механической обработки-) Или какие рекомендации как это сделать в домашних условиях?
Каким инструментом точили?
Но всё равно, получилось хорошо!
Только выбивать аккуратненько, а то забоина останется (не люблю я забоины.. 😛)
Ostin
С какой стороны выбивать значения не имеет?
Ostin, я ось спусковой скобы не выбивал ( иначе можно повредить и сколоть металл ), а вынимал. Я тут набросал схемку ( условно ), из которой станет ясно, что для этого нужно сделать ( на схеме показан вид спереди, с условным разрезом по оси спусковой скобы ):
Сама ось спусковой скобы имеет внутреннюю проточку ( по форме чем-то напоминает гантель, если грубо условно ), но она свободно входит в отверстия наплывов рамки и спусковой скобы. А за счет того, что на спусковую скобу сзади давит пружина с гнетком, она опускает её вниз ( в эту проточку ), и тем самым смещает вниз её отверстие, как-бы "запирая" ось и не давая ей свободно выпасть.
На схеме я это показал условно.
Значит, чтобы вынуть ось спусковой скобы, необходимо снова совместить отверстия на боковых наплывах рамки с отверстием на самой спусковой скобе.
Для этого спусковую скобу нужно приподнять вверх ( заднюю её часть ).
Возьмите штатную ПМ-овскую протирку, опустите скобу вниз ( как при разборке пистолета ) и используя саму спусковую скобу как рычаг, обхватите её пальцами левой руки, а большим пальцем надавливайте на её заднюю часть ( ближе к месту расположения оси ) снизу вверх, при этом крючком протирки пытаясь сдвинуть ось ( просто нажимайте крючком на саму ось ).
Вобщем, отпуская и снова надавливая на спусковую скобу, пытайтесь "поймать" тот момент, когда отверстия совместятся и ось сдвинется, а затем не переставая давить на спусковую скобу, просто протолкните и вытащите ось из отверстий.
Вставлять обратно немного труднее ( особенно, если Вы установите новую пружину ). Но я Вам советую, возьмите сверло диаметром меньшим, чем отверстия для оси, надавите спусковой скобой на гнеток пружины ( приблизительно совместите отверстия ) и вставьте сверло до середины в сами отверстия ( "нерабочей" его частью ). Далее, используя это сверло как рычаг, опустите противоположный край скобы и вставьте со свободной стороны ось ( так же до половины, т.к. дальше мешает вставленное с другой стороны сверло ).
Далее вытаскивая сверло, продвигайте ось дальше. После того, как сверло выскочит, возьмите небольшие тисочки и через прокладки ( чтобы не поцарапать пистолет ) "сожмите" тисками ( придавите ) противоположный конец спусковой скобы до совмещения отверстий. Вставьте ось до конца ( можно слегка стукнуть по ней, если Вы видите визуально, что отверстия совместились, а она не идёт от руки ).
Всё.
Удачи!
Андрей К
У "оригинала", немного не такой профиль..
Подскажите а у меня похоже?
кузяПодскажите а у меня похоже?
Только, ИМХО, З.З. всё портит ... 😞
------------------
С уважением,
Евгений
На первых снимках видно два пистолета, купленных в один день и час, в одном магазине. Никто тогда не знал. что скобы бывают разные. 1994.
Ничего не делалось, только ручка поменяна на нижнем.
обратите внимание на нижнюю, относительно "горизонтальную2 часть скобы.

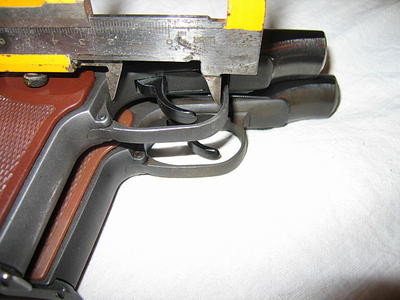

Далее, замечено, что "правильная" скоба внутри чуть меньше, миллиметра на два
чем на "новомодной"
так-же, "правильная скоба" примерно на миллиметр
тоньше, чем новая.

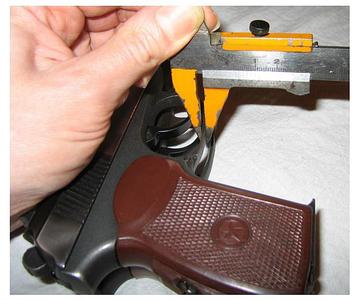

...и ширина 8 мм.Это замер одной, старой, правильной, скобы в двух точках.
Инструмент для проделывания отверстий на расстоянии (в нашем случае не отверстий, а синяков 😛), а не фарфоровая тарелка.
ИМХО -ничего не трогать -конструкторы не такие глупые 😛. Всегда старался перекашивать вправую сторону, чтобы указательным пальцем потом сразу столкнуть на место. Если с годами привыкнуть -мало ли пригодится при устранении задержки при стрельбе, сидя ночью за мусорным контейнером,, под дождём.
С Пм-ом.
В будущем. 😛 😛 😛.
ИМХО..каждый делает МАК под себя. Я не перестану относиться к нему как к оружию, если на нем не будет царапин. Насчет нанесения "инструментом" легких телесных повреждений ...не согласен. На днях отстреливал МАК "на кучность" на расстоянии 5 метров (еще раньше со стороны дульного среза снял фаску)...так вот.."сендвич" из клееного пластика-пенопласта-пластика был прошит насквозь и в следующем "сендвиче" шарик застрял. Я бы не хотел, чтобы мой кадык оказался на траектории полета этого шарика. Так что Саша, синяками здесь не отделаешься. К тому-же...это были еще старые патроны. Честно, я отдал должное травматику.
Если начнёт соскакивать в ненужный момент -можно палец прищемить. А в бою, ИМХО -может и жизни стоить. Один шанс из миллиона, но ... Всё только ИМХО !!!
видно, что на более раннем, с "правильной скобой" на части рамки грань чуть более сглаженная, скруглённая и на большую длину, чем у нового.
На более новом закругления почти нет.
И, кстати, пиля скобу -не увлекайтесь !!!
Посмотрите, там углубление не такое уж большое!
Пилите (если круглым напильником), то с диаметром -ну хотя бы как карандаш...
Кроме того, старая скоба заметно тоньше, чем новая (наверное почти на миллиметр) и края у неё не такие острые. Но это скорее уже шкурочкой.
примерное сечение скобы...
Решил тут с нефига делать скобу попробовать. Попилить!
И вот, что вышло.
Ну разобрал ВСЁ. Скобу снимать не стал пока. Решил так пилить.
Подсунул картоночку. Сначала зубочистку, но царапнув переднюю часть рамки, понял - надо её защитить картоночкой. Нашёл только тонкий круглый напильник, хотя надо бы мм 8 примерно. Ну, так я ж "мастер", туды его в качель! Второй напильник квадратный, но лучше плоский. Мелкие и острые хорошо бы!
Тисков нет под рукой, потому пилил в ванной, на газете или даже на весу.
1-Сравнил.
и
нарисовал карандашём. В этом и была ошибка. Смотрим далее...
Через 5 минут работы.
и
минут через 20...
...после ополаскивания водой. Вот.
Поняв, что надо шкурить всё рамку(собственно я это и знал), начал это занятие, и воронение, но это к разделу воронение, щазз, как опишу, дам ссылку о продолжении -чем всё закончилось.
Вот воронение 😞 /topic/86/162150.html Воронение ПМ образного холодным воронением от LADа. фотоотчёт. )
А почему скобу не снимали (ведь снять/одеть ее несложно)? Из-за отсутствия тисков? 😊
Upd: о, уже лучше 😊
Мне не понравилось. 😛
А так -мы оба сделали одну и ту-же ошибку. Впрочем, как и очень многие. Почему-то видно только потом, когда уже пропилил. 😞
Углубление слишком близко к рамке (высоко!). И надо стараться брать напильник большего диаметра.
и
и
Видно, что родная имеет углубление не так глубоко и ниже, верхняя часть образует подобие треугольника. А не зигзага какого-то как у меня. 😞
Выход найден был найден: эту скобу в месте получившегося отверстия заделал холодной сваркой и скобу поставил на МР-654, а с пневмы снял скобу, опилил и установил на 6П42, который и тюнил.

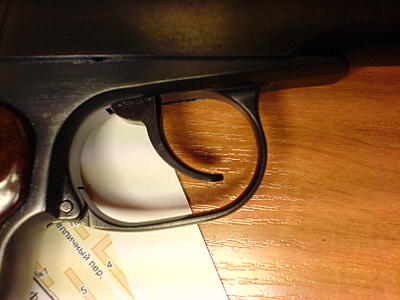

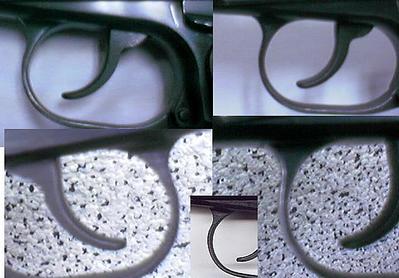

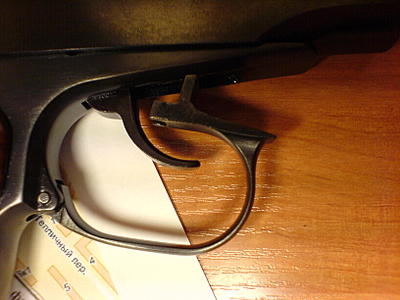

Вот снимки. На фото 1 правильная скоба, на фото 2 пиленая, на фото 3 и 4 - испорченная.
ИванИваныч
Хочу предостеречь желающих попилить. Приступая к процессу, обратите внимание на величину углубления верхней части скобы (которая заходит в рамку). Я опрометчиво, без предварительного осмотра (не думал, что может быть такая засада) начал пилить. Пилил-пилил, пока не образовалась ДЫРКА. Углубление было очень большим, что уменьшило толщину скобы в том месте, которое и надо было скруглить. Надо было менять скобу, но в магазинах не нашел (попалась 1, да и та кривая).
Выход найден был найден: эту скобу в месте получившегося отверстия заделал холодной сваркой и скобу поставил на МР-654, а с пневмы снял скобу, опилил и установил на 6П42, который и тюнил.
Вот снимки. На фото 1 правильная скоба, на фото 2 пиленая, на фото 3 и 4 - испорченная.[/URL]
[URL=/images/g/86/orig/450575.jpg]
Но это Вы явно переборщили с пилением.
С Уважением Алексей.
ИванИванычКстати да!!!
Хочу предостеречь желающих попилить. Приступая к процессу, обратите внимание на величину углубления верхней части скобы (которая заходит в рамку). ...
В вехней части, где все и пилят -надо пилить немного, а основное сужение ниже, тогда и углубление не заденется. Чудом избежал такого.
2Lekss. Скобы разные, а не переборщил.
ИванИваныч
2Lekss. Скобы разные, а не переборщил.
сори...
Ну и воспользуюсь рисунком biathlon:
я, уже сняв скобу, зажал ось в дрель и на малых оборотах чуть-чуть снял краешек мелким напильником и шкурочкой, а на рамке чуть-чуть снял сверлом в руках.
Отличия отметил стрелочками.
Так полегчало ставит -это что-то!!! 😛
Внешне, на собранном не заметно вообще.
Пробовал ещё варианты снятия/установки скобы на лежащем на боку .
На табуретке, прижимая коленкой, и на столе, удерживая правой рукой ( и ей-же пытаясь протиркой вытолкнуть штифт (ось скобы)). При этом покачивая скобу и нажимая её по направлению к затвору и к рукояти. И вврх-вниз. По отношению к пистолету это вправо-влево.

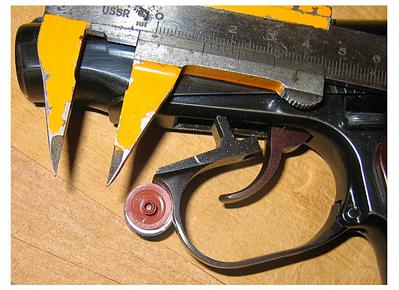

Радиус изгиба, как выяснилось подбором равен примерно 6,5 мм ...
DENI
Похоже, похоже...
😊 😊 😊
До предохранителя с ЗЗ руки не дошли еще?
и:

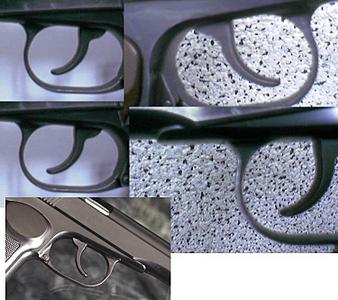

Сначала разметить (глядя на образец- настоящую):
и -
здесь и стоит тоже пиленая. А самая нижняя - заводская, "настоящая". для сравнения. Всё так-же точно, только пиленые - чуть по-аккуратней. 😊
[B]Так, попробую попилить ещё.
До боли, знакомые "пистоли". 😀
------------------
Если нужно бить, бей жестко, что-бы не бояться мести.
Иногда сразу получается, а иногда- что-то не идёт. бьёшся с ней час почти ... В общем хотелось сделать некий стендик- дощечку типа книжки небольшой и, положив на него пистолет, закрепив - поворотом винта - нажимать на скобу и выталкивать, а главное - вставлять ось(штифт) скбы ПАЛЬЦАМИ без усилия.
В общем - в конечном итого обошёлся такими струбцинками. Купил две, думал - может придётся и спереди назад поджимать... нет, хватает одной. Время - минута, максимум - две, усилий- никаких. 😛
"Я сыт и доволен" (с). 😛
Пользоваться удобно без разницы - собранный пистолет, разобранный. С затвором, без... Ось вытаскиваю действительно пальцами, но надо ещё иметь что-то- протирку, гвоздик, нечто подобное. Чтобы направлять когда ставишь.
Хорошая идея.
Зарегистрировать надобно как изобретение. Патент какой-никакой получить.
А то опять японцы подсуетятся 😊
Если помните, меня постигла неудача.
Ну а приспособа - подождём ещё отзыва от уважаемого участника, которому определили вторую, "лишнюю" скобу...
Но вообще, за те 90 р., что она, струбцина, стоила - я весьма удовлеворён.
Да и то, вроде бы на самых последних вариантах гнутых скоб, которые были матовыми уже (такие ставились на 6П42, которые были ещё с фигурной скобой и матовой рамкой)- нет и этого отличия. Там эта часть около отверстия - как на нонешних, прямой срез.
Оттягиваем скобу как при разборке, вставляем под гнеток отвертку, возвращаем скобу на место - все, она болтается, можно снимать.
WRCMaNПохоже )
а у меня а у меня похож???
Красивый МАК
Как предохранитель переточить под переходной?
надфилем.
Кто-нибудь сейчас этим занимается еще?Пожалуй пилить народ уже завязал. Это 8-10лет назад еще может быть была проблема найти запчасти, но сейчас все доступно в избытке.
И скобу купить готовую и предохранитель.
С горем пополам заталкиваю гнеток, он доходит до середиты и встает намертво, никак не могу поймать сопоставление отверстия скобы и отверстия на рамке пистолета. Дайте совет как сделать это удобнее?
Заранее, спасибо.
Требуется именно с такой лапкой-изгибом внизу.
На ИЖ-71 ещё видел такие.
