Здраствуйте Всем!Кто-нибудь, Помогите подробными, качественными фотками, подавателя патронов Рожкового магазина ППШ, а также пластины на которой крепится пружина подавателя, и саму пружину, желательно с линейкой, с разных сторон. Делаю модель, на рожке застрял!Набираюсь наглости и прошу дальше... еще хороших, подробных фоток ЗАТЫЛЬНИКА ПРИКЛАДА, особенно задней стороны, а именно крышки пенала, и ее крепления, в открытом и закрытом положении, а так же тыльную, деревянную часть приклада, когда затыльник снят. Зараннее Спасибо!!!
Красивая модель!!!
А можно бы просить о каком-то красивом, большом разрезе Вашей модели?
Моделью колбы 3Д (приклада) также чтобы не презрел 😊
Попробую что то сделать, только как правильно, пока незнаю, я новичок в Inventor,и всех его возможносте незнаю!Mr-Bad,вот это непонимаю:
Моделью колбы 3Д (приклада) также чтобы не презрелВам файлик Приклада скинуть?
Я не смиал бы просить но если бы можно...
Сам я хотел моделировать такую колбу, чтобы из нее
вырезку с бумаги до склеивания сделать. Но как-то мне не удается...
z
------------------
не стреляйте в пианиста, он играет как умеет !
ss-stingray
ОГРАМАДНОЕ ВАМ СПАСИБОооо!Фотки КЛАСС, я уж и не надеялся. Я сейчас просто под другим Ником(rusder114),это с рабочего компа зашел. Mr-Bad,я скину вам файлик по прикладу, дома вот только когда буду, и если приеду не поздно. Еще в чертежи, скину рисунок по прикладу от ППШ, размеры там не все, но интересные есть.
не за что ! если будете секторный прицел ваять, обращайтесь, есть чего сфотать.
------------------
не стреляйте в пианиста, он играет как умеет !
не за что ! если будете секторный прицел ваять, обращайтесь, есть чего сфотать.Вы прямо в десятку стреляете сами!Фотки то нужны, а то пока все на глаз, да по фоткам!Сделаете фотки секторника, с линеечкой, а может и размерчики хоть какие главные снимите?И Спасибо Вам заранее Здоровенное!!!
В действительности красивая модель!!!
zz
------------------
не стреляйте в пианиста, он играет как умеет !
На первой серии снимков на ППШ стоит маркировка 1944 год. У него нехарактерные для этого года намушник и основание мушки.
ss-stingray
Спасибо Большое, Большое!Отличные фото, не могу только определить высоту самой колодки спереди, где крепится прицельная планка, высоту хомутика, и толщину(или высоту самой планки)-вид ППШ с боку, мешает железочка на линейке. Может сделаете еще пару фоток, или просто напишите!Заранне Спасибо!
linnet
Какие должны быть?Подскажите плиз, или дайте ссылки на фотки. На фотках с ППШ, которых много везде, такая солянка, разобратся просто невозможно, все ремонтированные, да не раз!Я если честно, уже сам запутался, где и что должно стоять. Не как не могу, прояснить ситуацию с осями ствольной коробки, с разрезной чекой-это новая, или старая, или ставили и такие и такие, в зависимости от производителя, а усиленная затворная коробка, ее когда ставили?Подскажите кто нибудь!!!Да забыл.. Покажите кто нибудь затыльник приклада изнутри, как там крышка крепится, на чего, как она выглядит, как пластина выглядит, и само дерево как там выглядит!Спасибо кто помог, и кто поможет!!!
Покажите кто нибудь затыльник приклада изнутри,...а они то-же "ранние и поздние" и минимум трех размеров... две слева - ранние...
так видно ?
------------------
не стреляйте в пианиста, он играет как умеет !
ss-stingray
Здравствуйте!Пишу вам, минут 15,и в голову ничего не лезет, вы просто меня ашарашили, у меня просто ненаходится слов благодарности, Здоровенное ВАМ СПАСИБО, месяц никто не смог помочь, и тут вы,и все что надо, и сразу. Да все вижу, все отлично. Еще раз Благодарю!
Как кто-то так красиво моделирует, то человеку хочетcя помогать 😊
Как кто-то так красиво моделирует, то человеку хочетcя помо
Спасибо Mr-Bad!
да не за что, в сущности. да и тут, я смотрю, и другие камрады поучаствовали 😊
------------------
не стреляйте в пианиста, он играет как умеет !

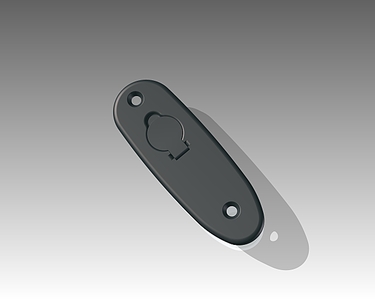

Может где то и ошибся!Но вот, что, пока получилось!Это, я так понял, старого образца.
клеймо завода на секторнике, если не ошибаюсь больше для ппд40 свойственно.
------------------
не стреляйте в пианиста, он играет как умеет !
клеймо завода на секторнике, если не ошибаюсь больше для ппд40 свойственно.
Привет!Пересмотрел сейчас фотки, которые насобирал в инете, на самом деле на многих секторниках, нет заводских клейм(знака фирменного),только номер и год выпуска, те же,что встречаются с фирменным знаком, это:корявая С(Завод Счетмаш, я так понял)и буква З в овале, других пока не видел, я хотел эту С на своем сделать, шрифт запарился подбирать, так и неподобрал, стрелку нарисовал, это наверное Сесторецкий завод, я Бердан-2 делал, много фоток насобирал, и вот там, много этих стрелок попадается!Шурупы, которые затыльник держат, похожи на мои? А то я их,и невидел нигде!
Вот нового образца!Только с размерами чую, что-то не-то!Смущает толщина стенок, выреза под крышку. По моим подсчетам, сам затыльник наверное 1,5мм,а толщина стенок отверстия под пенал, которое закрывает крышка, тоньше.Тогда блин, какая толщина самой крышки. Я думал, что это штамповка, и толщина везде одинаковая, гляжу на фотки вроде стенки дырки этой тонкие, это на ранних затыльниках заметно сильнее, или обман зрения, тени,полутени, никак не могу приглядется!
Привет!Пересмотрел сейчас фотки, которые насобирал в инете, на самом деле на многих секторниках, нет заводских клейм(знака фирменного),только номер и год выпуска, те же,что встречаются с фирменным знаком, это:корявая С(Завод Счетмаш, я так понял)и буква З в овале,пожалуй на начало выпуска, наиболее распространённые: щит со звездой (Вятские поляны) и "З" в овале (до эвакуации в Вятские поляны, но общего мнения так и нет, что это за завод, толи Загорск, толи Златоуст, толи ещё что-то). Корявая С (Счётмаш), это уже больше 42-й год и далее, если не ошибаюсь. А без клейм - чаще последствия шлифовки поверхностей при ремонте. Вот как-то так... 😊
------------------
не стреляйте в пианиста, он играет как умеет !
Судя по прочитанному, тут на форуме, у вас редкий ППШ, секторник, да еще 1941 год. Сейчас фотки выложу, из музея, интересный ППШ, но... это сборка после ремонта ,или нет, а вот приклад интересный, и цифры 55,это год, но их тогда уже не выпускали, год выпуска-тогда один из самых первых? Клеймо как у вас. Но прицел перекидной, а они, я так понимаю, пошли не сразу, а ближе к 1942г.Фотки взял на http://www.dishmodels.ru/,как зовут автора не помню, но ему спасибо, там много стволов было, пока сервер не накрылся, сейчас только техника, в основном.
Судя по прочитанному, тут на форуме, у вас редкий ППШ, секторник, да еще 1941 год.аха, только я не уверен в его подлинности (год, клейма, номера и прицел) 😊 😊
а музейный интересный экземпляр, могли для музея специально сделать, а скорее всего отреставрировать. причём вряд ли в Вятских Полянах. причём, дерево безнагельное, задвижка раннего образца, бубен тоже ранний. а самое занятное в нём - основание мушки (антибликовые ступеньки присутствуют не только со стороны прицела, но со стороны дульного среза - забавно).
------------------
не стреляйте в пианиста, он играет как умеет !
Класс фото! Очень мне добавятся!
Я имел бы такую малую ниесмиалую просьбу. Не сделал ли бы кто-то из
Благородных Господ несколько красивых съемок самой колбы?
Есть мне нужная как текстура к модели. Самыйе лутшые были бы такие без лампы
блисковей, при дневном свете. Как бы кто-то имел время...
Может быть что-то в этом виде только лучше... 😛
Всем Привет!Делаю потихоньку детальки раннего ППШ, я тут прочитал, что на раннем и приклад был немного другой, то-есть низ у него более прямой, а не лопатой(это я так про себя, поздние приклады называю),и антабка снизу болталась, овальная, приклад подправил, но согласно рисунку, фоток нет, к сожалению, может кто то даст ссылку, ну и секторный прицел подправил, еще раз спасибо ss-stingray,
и намушник, основание прицела впереди, ручку затвора!Шрифт на планке не менял, пока не до него!Про некоторые различии ПШШ, прочитал тут: http://gunszip.org/topic/36/657674.html
я тут прочитал, что на раннем и приклад был немного другой, то-есть низ у него более прямой, а не лопатой(это я так про себя, поздние приклады называю),и антабка снизу болталась, овальная...а кроме этого рисунка я ничего и не встречал пока ,защелка магазина "ранняя"-да , но по "спрямленному низу и антабке" усомнюсь .т.к. у ППШ явно прослеживается некая "эволюция" ППД и антабка врезана в приклад как на ППД-с обратной стороны ручки затвора-для удобства ношения(?),затыльник ,прицел ,намушник, защелка,ручка затвора и предохранитель, магазин.... и форма приклада(у раннего ППД немного шире , а форма и размер приклада ППД-40вып. 41года(т.н."Блокадник")и ППШ- уже практически одинакова...
Да,наверное все так оно и есть!
...для разнообразия...
...для разнообразия...
Спасибо!А прицелы интересные, их ради экономиии, что ли делали. На фотке у парня рожок ребристый, они были ранние(первые)?Приклад переделываю, а их по идее тоже, как бы несколько разновидностей, я фотки в инвентор подгружаю, и размеры по картинкам пляшут постоянно, то угол наклона самого приклада, то затыльника, есть кое какие размеры приклада, парень один обвел его, и смерил, к некоторым фоткам, они не подходят.
На фотке у парня рожок ребристый, они были ранние(первые)?...думаю первыми , всеж были гладкие ...с Вашего позволения вмешаюсь в творческий процесс 😛...Разрезная чека стоит "не по уставу", ну и мое виденье приклада...
По чеке понял, сделаем,делов на 30 сек!А вот по прикладу.... я с вами согласен, но тут дело в программе, что бы сделать так, как у вас нарисованно, надо покрамсать, и порубать все по другому. И Тут надо Подумать, каким путем пойти, тут все не просто так!!!
Прошу прощения за ОФФ, а есть схема работы ПКМ в 3Д, просто хотелось бы посмотреть как работают пулеметы.
Зайдите в Компъютерное моделирование оружия, там спросите, если такое существует, то наверняка помогут!!!
rusder114Спасибо
Прошу прощения за ОФФ, а есть схема работы ПКМ в 3Д, просто хотелось бы посмотреть как работают пулеметы. Зайдите в Компъютерное моделирование оружия, там спросите, если такое существует, то наверняка помогут!!!http://gunszip.org/forum/122/
Привет Всем!Вот и время появилось, на доделку магазина.
Теперь набитый!
Сам ППШ (Ранний) получается такой!
Ты просто молодец! Супер!
Oooouuu, yeeessss! 😊
Мой ППШ 😊 ... тоже один к одному 😊 - http://gunszip.org/topic/3/707291.html
