Подробный фото-мануал - разборка/сборка Вепря

Итак, сначала производим неполную разборку, для чего:

1. Открываем крышку ствольной коробки и снимаем возвратную пружину.

2. Вынимаем затворную раму с затвором.

3. Извлекаем затвор из затворной рамы.

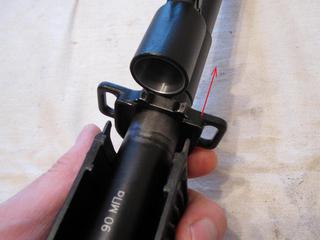

4. Поворачиваем фиксатор газовой трубки вверх. Скорее всего руками его не провернете, можно воспользоваться пеналом, пассатижами или любым подручным средством, например пазом затворной рамы.

5. Снимаем газовую трубку.

6. Извлекаем поршень.

Ну, это все и так знают, перейдем к самому интересному.

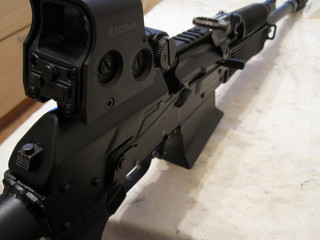

2. Поднимаем предохранитель вертикально. При этом обращаем внимание на ход переводчика, расположенного с левой стороны ствольной коробки. При движении, он упрется в головку оси спускового механизма. Для свободного прохождения, его необходимо несколько отжать от стенки ствольной коробки.

3. Снимаем левый переводчик (у меня там не переводчик, а просто шайба) и вынимаем предохранитель.

4. Смотрим в ствольную коробку и видим там боевую пружину.

5. Цепляем её протиркой или подручными средствами и заводим на курок.

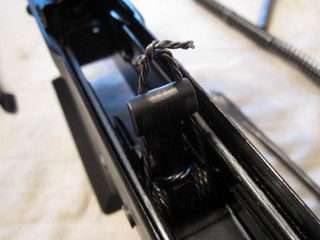

6. Можно зафиксировать её в этом положении проволокой, а то если сорвется, может больно ударить по пальцам

7. Поддеваем фиксирующую пластину и вынимаем её вверх-назад

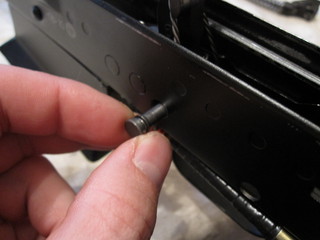

8. Вынимаем ось спускового механизма и сам спусковой механизм. Для вынимания оси на новых карабинах возможно воспользоваться выколоткой и молотком. Незначительного усилия достаточно, чтобы выдвинуть ось.

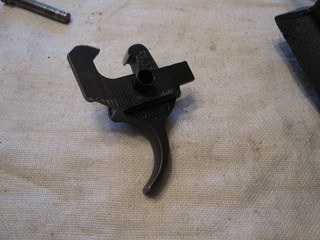

9. Так же вынимаем ось курка и сам курок с пружиной.

10. Нажимаем на кнопку затворной задержки и удерживая её проворачиваем останов затвора так, чтобы вывести его из зацепления с рычагом задержки (на угол до 90град от рабочего положения).

11. Снимаем рычаг затворной задержки.

Далее берем в руки затвор.

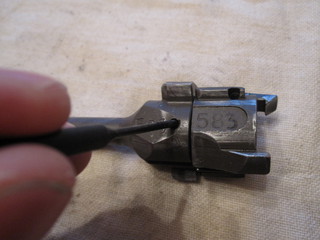

1. Выбиваем штифт.

2. Разбираем затвор

3. Запоминаем порядок сборки

4. Выбиваем штифт выбрасывателя и снимаем выбрасыватель и пружину.

Если надо снять останов затвора, просто откручиваете гайку и снимаете его, стараясь не потерять пружину. Снятие гайки может быть сопряжено с рядом проблем. На карабинах последних годов выпуска, гайка имеет кернение по резьбе останова затвора. Обратно собирать желательно на фиксатор резьбы, т.к. гайка имеет обыкновение откручиваться и теряться.

Для снятия горловины откручиваем гайку и выбиваем штифт.

На этом штифте так же держится защелка магазина, там главное не потерять пружинку. Без крайней необходимости делать этого не стоит. Уж больно в первый раз собирать тяжело. Если тем не менее, Вы этот узел разобрали, обратную сборку лучше производить с использованием дополнительной подставной оси, которая имеет диаметр чуть меньше штатной оси и длину, равную ширине защелки магазина.

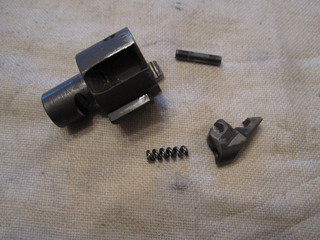

Ну, вроде разобрали, в итоге должен получиться вот такой наборчик

Затвор.

1. Вставляем пружину и выбрасыватель на место и прижимая пальцем вставляем штифт.

2. Собираем как было: боек, пружину, ударник и соединяем две части затвора. Канавка под штифт должна быть напротив отверстия.

3. Сжимаем обе части и вставляем штифт.

УСМ и прочее.

1. Ставим на место рычаг затворной задержки, обращая внимание, что бы он вошел в прорезь на останове и поворачиваем останов как было.

2. Ставим курок с пружиной и ось. Ось задвигаем слегка покачивая курок так, что бы она попала в отверстие с противоположной стороны ствольной коробки

3. Точно так же устанавливаем спусковой механизм(без фото)

4. Устанавливаем на место фиксирующую пластину. Может потребоваться немного пошевелить/сдвинуть боевую пружину от стенки, чтобы пластина встала на место.

Вырезы на ней должны войти в пазы на обеих осях. Вот примерно как на фото. Только естественно внутри ствольной коробки.

5. Скидываем боевую пружину на место(без фото)

6. Теперь смотрим внутрь коробки и видим вот этот вырез в блокираторе

Он подпружинен и сдвигается вперед протиркой, в него должен войти выступ предохранителя

7. Вставляем на место предохранитель, с левой стороны вставляем второй переводчик, отжимаем протиркой вперед блокиратор и опускаем предохранитель попадая в паз блокиратора.

Левый переводчик скорее всего зацепится снаружи за шляпку оси УСМ, его надо немного приподнять и тогда он проскочит.

1. Вставляем поршень в газовую камеру отверстием к себе.

2. Ставим на место газовую трубку.

3. Вставляем затвор в затворную раму и поворачиваем его по часовой стрелке до тех пор, пока он не встанет на место

4. Ставим затворную раму с затвором на направляющие, немного прижимаем вниз и задвигаем до упора вперед. Курок при этом должен быть взведен.

5. Ставим возвратную пружину и закрываем крышку.

6. Проверяем работу механизмов.

Если все таки снимали горловину, то ставится на место она так:

1. Наживляем переднюю гайку.

2. Берем защелку магазина, пружинку и зубочистку. Собираем вот такую конструкцию:

3. Обламываем концы зубочистки.

4 Вставляем конструкцию на место и прижимаем пальцем что бы сжалась пружина. В это же время штатной выколоткой выталкиваем зубочистку. Теперь горловина и защелка стоит на месте, только вместо штифта выколотка.

5. Берем штифт и забивая его выталкиваем выколотку. Фото нет, т.к. третьей рукой пока не обзавелся 😀

6. Не забываем затянуть переднюю гайку.
