Хотя уже имел высокоомный щуп решил изготовить для себя ещё один по схеме US5MSQ. Тем более, что изготовил формирователь часточной метки и без такого щупа не обойтись. Исходный материал сдесь: https://us5msq.com.ua/forum/viewtopic.php?f=16&t=315

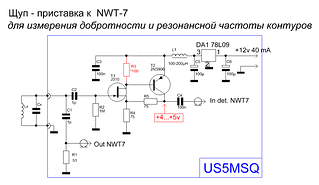

С очень незначительными изменениями можно изготовить и приставку для измерения Q и резонансов контуров. Исходный материал сдесь: https://us5msq.com.ua/shhup-pr...aniya-konturov/
Всё это есть в интернете и как бы дублировать и выкладывать ту же информацию смысла нет. Я просто хочу поделиться своим опытом изготовления. А всё начинается с поиска корпуса зонда. Хорошо у кого есть такая ненужная вещь в наличии и можно ее приспособить. А у кого нет? Вот и пришла мне в голову мысль использовать уже никому не нужный хлам. А именно старые конденсаторы.
Есть их разных и по длине и по диаметру. Я использовал К50-29 и К50-16. Как говориться как папа к маме подошли.
Под них изготовил и платку.
Файл платы для скачивания: https://drive.google.com/file/...iew?usp=sharing
Да, только питание не 12 а 9В у меня. Тогда не нужен стабилизатор на 9В. Тем более что 9В уже есть в самом NWT приборе.
Ну и вот что получилось:
'Носик' изготовил из булавки. А проход соорудил из одноразового шприца.
Получилось просто супер. Да и работает отлично. Как настраивается писать не буду - почитаете и исходном материале.
