Механизм блокировки Сайги. ФОТОобзор

Смотрю, часто всплывают темы, связанные с неисправностью механизма блокировки при сложенном прикладе.

Темы, связанные или приближённые:

forummessage/43/188 Тема: Ружо сломалось , HELP forummessage/43/188 Тема: Помогите по блокиатору на 20К. forummessage/43/188 Тема: А если снять приклад forummessage/43/188 Тема: Восстановить законность forummessage/43/188 Тема: Как снять приклад?
forummessage/43/188 Тема: Помогите! Что за деталь выпала из Сайги?

Поскольку на АК такой блокировки нет, то и описания разборки тоже не всегда можно найти. А разборка даже УСМ, в частности даже снятие предохранителя может отличаться.

Ну, сняли крышку, возвратную пружину, затворную раму с затвором...

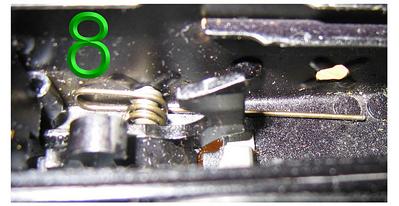

И что мы видим ? Вот она "лишняя деталь", показана стрелкой, взаимодействует с предохранителем.

При откинутом прикладе снимаем с предохранителя, и придержав, плавно спускаем курок. Вот он спущен.

Подцепляем хвостик (Ус или перо пружины по-правильному)

...и заводим их, усы, за курок. На картинке справа...

... вот так.

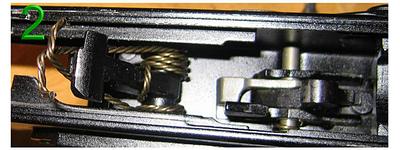

Для удобства, я зацепляю сначала усы пружины курка скрепкой "1", чтобы не соскакивали, затем крючком из скрепки поцепляю, и приподняв, закрепляю другую пружину "2"

Затем, ось курка легко выходит влево, и повернув - вынимаем курок с пружиной.

отпускаем крючёчек второй пружины...

... и без усилия выталкиваем ось спускового механизма тоже влево...

Вот - получаем несколько деталек.
Теперь уже можно и снять предохранитель, повернув его вверх.
До этого нам могла мешать пружина, которую мы снимали второй.

...Смотрим на тягу (пластину) блокировки...

... и отжав пружину кнопки фиксации приклада, вытаскиваем пинцетом или тонкими плоскогубцами штифт...

вот как оно выглядит.

всё желательно делать при раскрытом прикладе или иметь уверенность, что блокирующая пластина находится в переднем положении...

Здесь в отверстии кнопки "13",

(если подтолкнуть пластину блокировки вперёд лёгкими ударами ладони по твёртке!)-"14"

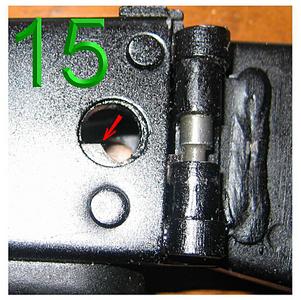

... можно увидеть часть блокирующей пластины."15".

Затем можно вставить отвёртку в бл.пластину и пытаться без особых усилий, чтобы не повредить, двигать пластину взад-вперёд. "17" Смазывая.

И возможно удасться её выдвинуть и поправить в случае необходимости. 😛
Ну а затем вставить, смазав обратно и всё собрать в обратном порядке.

ну и несколько картинок

Респект +5.Очень познавательно.

Ladу респект. Ждал днем до победного на работе последнюю серию фото.
Фото 16 не предусмотрено?

Автору.
Закройте тему. Хороший совет.
Пусть останется в архивах без провокационных обсуждений.

Слишком информативно, чтобы модеры снесли 😛

Ну собственно так и сделаю, а кто захочет спросить или обсудить - можно открыть новую со ссылкой на эту, ну и картинки использовать для наглядности, я на права особо не претендую 😛.

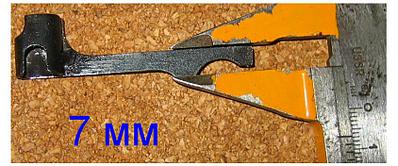

Кстати - пластинка-блокиратор была тщательно облизана, потёрты уголки шкуркой, заворонена и вставлена взад!

Вставлять непросто пружину кнопки фиксатора приклада и саму пластинку. Пришлось с фонариком даже подсвечивать.

forummessage/43/542 Тема: Помогите! Что за деталь выпала из Сайги?

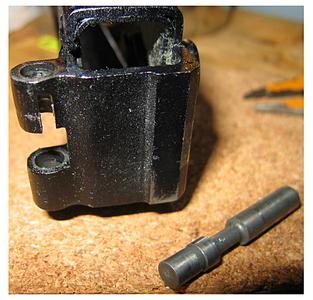

О поломке штифта кнопки фиксации приклада.

Добрый вечер, сломался блокиратор, разобрал, вытащил, понял, что до меня тада уже дазиди . Новый блокиратор не могу поставить обратно, упирается в клепку, хоть ты тресни, вариант только подточить? Старый был подточен, но этотдавало сложить приклад без перевода предохранителя в верхнее положение, видимо много сточили.

idwert
упирается в клепку, хоть ты тресни, вариант только подточить?

Не обязательно. Он пружинистый, но чтобы всунуть без подпиливания, надо найти чем и как его согнуть чтобы он прошёл выше заклёпки. Это сложно, но осуществимо.
