Уважаемые! Меня чрезвычайно интересуют следующие вопросы:
· Устройство и снаряжение трехрядных дисковых магазинов к пулеметам ДТ и ДА;
· Машинка заряжания к пистолету-пулемету МР-40 aka Шмайcсер (видел на картинке, но принцип работы не понял - как можно нажатием на клавишу запихнуть патрон в магазин с выходом на подачу в один патрон?);
· И хотя бы примитивная схемка работы подающего механизма к пулемету Льюис - описание читал, но представить не могу, видимо проблемы с восприятием, слова не 'вижу', нужна картинка.
Денег свободных нету, в обмен на информацию могу предложить информацию же. Снаряжение магазин пулемета Льюис из переведенного собственноручно мануала по этому пулемету, (схемы работы подающего механизма там нет - сразу отметаю могущие возникнуть вопросы), картинки из него же, кроме последней - ее надыбал на бескрайних просторах Инета, уже не помню где (да простит меня человек ее выложивший). Информацию помещайте здесь или на мыло mailto:lomtsov_aa@mail.ru
СНАРЯЖЕНИЕ МАГАЗИНА ПУЛЕМЕТА 'ЛЬЮИС' С ПОМОЩЬЮ РУЧКИ ЗАРЯЖАНИЯ
Возьмите магазин дном вверх. Вставьте ручку заряжания в гнездо в центре магазина. Это разблокирует магазин и центр магазина (в нашей литературе для обозначения этой детали мне встретился термин барабан) и позволит последнему вращаться независимо от магазина. Поверните магазин ручкой заряжания, чтобы убедиться, что не перекошен. Поверните центр магазина и одновременно последовательно поместите патроны между разделительными шпильками так, чтобы пули своими кончиками вошли в спиральный желоб в центре магазина. Не оставляйте пустот между патронами, это может послужить причиной остановки во время стрельбы. Магазин вмещает 47 патронов, когда он будет заполнен, извлеките ручку заряжания и поверните центр магазина назад до щелчка. Магазин и центр магазины заблокированы.
это ручка заряжания

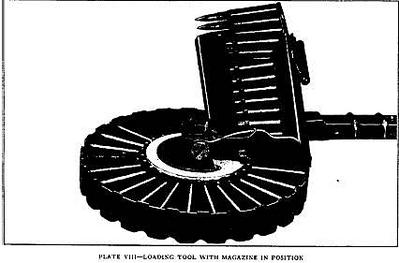

СНАРЯЖЕНИЕ МАГАЗИНА С ПОМОЩЬЮ МАШИНКИ ЗАРЯЖАНИЯ
Закрепите машинку заряжания на столе или другой основе. Поверните магазин дном вверх. Наденьте магазин отверстием в центре магазина на стержень машинки заряжания, чтобы разблокировать магазин и центра магазина. Убедитесь, что магазин свободно вращается. Вставьте винтовочную обойму в лоток машинки заряжания пулями налево (к центру магазина). Надавите на верхний патрон и переместите патроны из обоймы в лоток. Повторите операцию пока лоток не наполнится патронами. Поверните магазин по часовой стрелке и патроны окажутся в магазине. Если в магазине будут пустоты между разделительными шпильками поверните магазин назад до пустого места и снова по часовой стрелке. Когда магазин будет наполнен снимите его со стрежня машинки заряжания. Поверните центр магазина назад до щелчка. Магазин и центр магазины заблокированы.
А это наполненный магазин.
