уважаемые, мог бы ктонибудь выложить рисунок, фотку, чертеж надульника/компенсатора для АКМа и АК74
если это будут фотки то желательно хотябы в паре ракурсов и ПОБЛИЖЕ/ПОЧЕТЧЕ
вот по этому и прошу..... определенности то нет.........
На фото не АКМ, а АК-74, ИМХО
zpas спасибо, правда по рисунку ниче особо не понял..... 😞, а фото дюже.... размытое, так что вопрос всееще не снят,
еще ОЧЕНЬ интересен скошенный надульник АКМа.

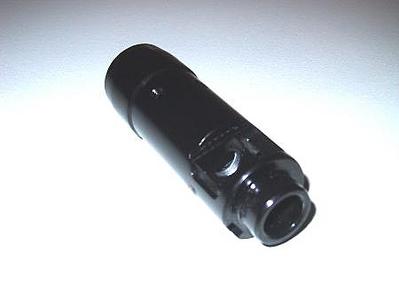

Вот еще одна:
вечерком авось набросаю чертеж
Воттут, можно при желании рассмотреть http://www.sinopa.ee/sor/bo001/bo002/bo002xx/bo002xx07.htm
Скошен с второну увода автомата при стрельбе, т.е. газовый поток за счет реактивного эффекта компенсирует увдо оружия вбок и вверх.У 74 уже двухкамерная схема, не только компенисирует увод ствола, но и смягчает очень резкий звук выстрела, гасит частично дульное пламя.

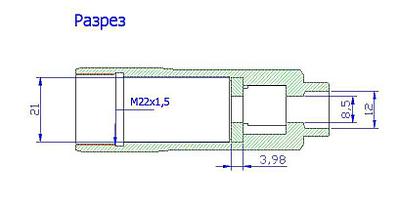

Чертеж, звыняюсь за какчество.
А вообще, если у вас есть АВТОКАД, могу его мылом прислать, чтоб не мучаться.
Раз уж мы о АК 74 говорим, нету ниукого фоток его затвора?
Фотки хотелось бы с торца (куда гильза заходит), сбоку и сверху. Ну, чтобы разглядеть мона было фигурацию боевых упоров.
студент, махно огроменное спасибо,
в АКМе просто АКншную гайку сделали малость подлинее и срезали наискось.... оното ясно и для чего и что..... но вот всеже ТОЧНО хочется повторить..... ТОЧНО
схем то оно полно.... но они все маленькие и такой узел вообще не видно....
Да не за что.
Вам остальные виды чертить или хватит етого?
да вообщето не помешалоб...., только можно ЧЕРНЫМ по белому..... а то нивидно нихрена 😊
Постараюсь.
я пробовал инвертировать цвета, при етом просто синий инвертируется в желтый. Теперь исправлюсь 😊

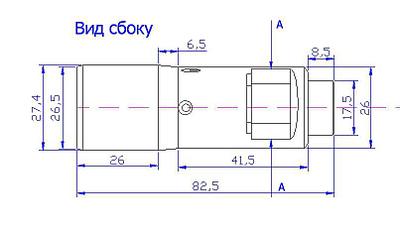

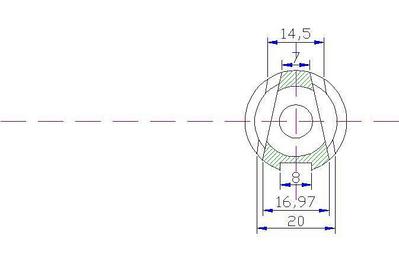

Готово.
Ежели не будет хватать каких нить замеров, стучитесь, программа уже их делает самостоятельно, где захочешь 😊
Здорово!
Сделано красиво и на совесть. Что-ито и у меня в бумажном виде было, поищу.
Здорово, но с ошибками...
Но здорово, действительно...
Дык, укажите на ошибки, я не обижусь.
Одну уже сам нашел, в разрезе не прорисован паз под штыкнож.
Автору топика ведь хотелось детальную копию.
Мой запрос насчет затвора еще в силе 😊
MAXHO
Дык, укажите на ошибки, я не обижусь.
Одну уже сам нашел, в разрезе не прорисован паз под штыкнож.
Автору топика ведь хотелось детальную копию.
Мой запрос насчет затвора еще в силе 😊
Ну вот навскидку, сразу на первом (красной линией)... Об отсустствии ряда размеров вообще молчу...
махно, спасибо, бумс заказывать.....
АКМ всеже то же интересует.... с его скошенным срезом
Я конечно дико извиняюсь, но резьба на разрезе не 22 а 24х1,5.
вот правильмый чертеж разреза в дорисованными линиями и пазом под штыкнож:
