Коллеги! С Новым годом вас всех, счастья и удачи!
Если у кого-то есть выкройки (схемы) кожаных лопастей ('лягушек') для штыков к Маузеру и Манлихеру, просьба помочь и выложить их здесь. Есть штыки, есть ножны, фотографий немало, но хотелось бы полной исторической точности. Заодно поделитесь опытом, если кто-то уже занимался самостоятельным изготовлением 'лягушек'.
Спасибо!
С уважением, Студент.

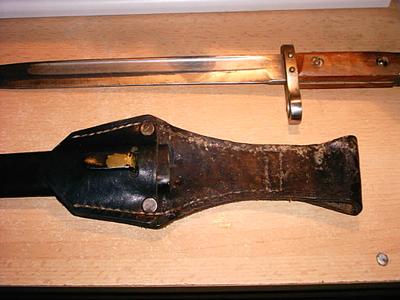

Вот...Предположительно оригинал Манлихеровской лягухи - сфоткал по быстрому...
ПыСы: сделан очень коряво..
По быстрому отрыл из кучки... 😊
Спасибо...
Но не стоит мучить завсисливого человека 😊
Или за Деда Мороза с горой подарков будете 😊?
с уважением, Студент.
Student
Спасибо...Но не стоит мучить завсисливого человека 😊
Или за Деда Мороза с горой подарков будете 😊?
с уважением, Студент.
За Деда Мороза в связи со злыми таможенниками было бы немного проблематично...
Что да, то да. Таможня добротой и терпимостью к нашим слабостям не страдает.
А можно дать размеры (в сантиметрах хотя бы) по длинне, ширине и т.п.? Схемку типа. Понятно, что в праздничные дни желания сидеть с ручкой и линейкой нет, но если будет возможность... Буду благодарен.
Кстати, в "могучей кучке" разглядел Лебеля, Манлихер, Арисаку (предмет вожделений 😊 ), Мосина и.. что еще? Или шведский штык мне померещился?
С уважением, Студент
Арисаки там нет. Есть старая аргентинка,потом еще один неидентифицированный ПМВ без ножен,старый Энфилд...Да,швед 1895 тоже есть и с лягухой даже...
Схемку попытаюсь накидать завтра - не хочется просто на ночь глядя опять платяной шкаф перетряхать...
а они туда вместе с ножнами совались,да?ну,как на подвеске висели?
ZORAN
а они туда вместе с ножнами совались,да?ну,как на подвеске висели?
Лягушка - по немецки Koppelschuh - и есть подвеска для ножен.Ножны вставлялись в лягушку и фиксировались крюком.
каким крюком?
ZORAN
каким крюком?
На ножнах там крюк...
2 Студент
Как обещал - размеры маннлихеровской лягухи:
Общая длина - примерно 205 мм
Длина,если развернуть- примерно 290 мм
Максимальная ширина 80 мм
Длина передней нашитой части ("кармашка")около 75 мм
Толщина кожи ок 3 мм "кармашек",ок. 5 мм. - собственно лопасть
Расстояние между центрами заклепок ок. 55 мм
Прорезь под крюк ок. 13-14 мм от верха кармашка,сама прорезь ок. 20 мм длиной и 4 мм шириной
Заклепки пустотелые,со сплошной головкой ,диаметр головки 9 мм,материал вроде железо
Спасибо большое!
Сейчас дико занят, сессия, но потом думаю осваивать нове ремесло - работу с кожей.
С уважением, Студент
2 Студент - если что - дергай,мыл знаешь..
Знаете, Студент тут работы имхо больше чем Вы подозреваете. Да и инструмента всякого. Для начала надо выкройку, попросите bulawog карандашом обвести лягву и от руки проставить размеры и потом доработаете, чтоб получилась выкройка из плотного картона. И с ней походите по обувным цехам.
Да то-то и оно. Кожу нужную попоробуй достань!
А в мастерских (спрашивал!) такую цену ломят, что лучше сам попробую. Наковаленка - есть. заклепки - есть. Дратва тодже есть. Осталось кожу достать.
Насчет обвести лягушку типа как на выкройке - дельная идея, сам подумывал.
С Рождеством вас, друзья!
Спасибо за помощь!
С уважением, Студент
Student
Да то-то и оно. Кожу нужную попоробуй достань!
А в мастерских (спрашивал!) такую цену ломят, что лучше сам попробую. Наковаленка - есть. заклепки - есть. Дратва тодже есть. Осталось кожу достать.
Насчет обвести лягушку типа как на выкройке - дельная идея, сам подумывал.
С Рождеством вас, друзья!
Спасибо за помощь!С уважением, Студент
За поздравления спасибо! А насчет кожи - поищи старую обувь...
Кожа толщиной три и пять миллиметров это скорей подойдет кожа для низа обуви. Та, из которой делают подошву. Может с хромового сапога голенище глянуть, но сомневаюсь. По-моему лягушка достаточно жесткая.
Можно посмотреть в магазинах, которые торгуют комплектующими для обуви, (там подошвами всякими, нитками, ИК) есть уже вырубленные кожаные подошвы. Возможно, и подойдет по размерам. Цвет- такой типа песочного, кстати лягушка в детстве какого цвета?
Швы ровные, возможно шили и машинкой. Если будете крючком то найти белую х/б нитку, ее воском и потом шить. Попробовать может шить мокрую кожу?
Делаешь выкройку - модельку из плотного картона для всех деталей. Такую же делаешь 'отметку' на ней отмечаете где будут швы и дырки под заклепки. Прорезаете в этих местах дырки, чтоб получилось что-то вроде трафарета.
Накладываешь модельку на гладкую сторону кожи и кроишь ножом. Если получается не сильно ровно то возможно подравнять 'драчевым' напильником- кожа довольно плотная. Очень стараешься себе ничего не отрезать. 😛
Прорез в кармашке для крючка, лучше не просто прорезать, имхо так пот тяжестью штыка он будет прорываться и дальше, а сделать два отверстия пробойником и ножом их соединить.
На полученных деталях делаешь отметку строчек смывающимся стержнем либо очень тупым ножом.
Лицо кожи в местах где детали будут сшивается лучше слегка зашкурить, затем намазать клеем и склеить. Чтоб шов был ровный сделать отметку для крючка, а то и проколоть дыры шилом.
Верхнюю часть лягушки, которой она образует петлю для ремня в том месте где квадратная закрепка надо 'сбрусовать' спилить почти на 'нет' в сторону ее 'конца'.
Сшили.
Ставишь 'заклепки'. Пробойником делаещь дырки диаметром близким с 'мальчиком' вашего хольнитена. Вот так как на фото, забить его вряли забьете молотком. Тут наверно каким- то прессом давили. Поэтому бить по 'девочеке' лучше не молотком а через какую-то матрицу в которой есть полукруглая вогнутость, повторяющая форму заклепки. Я так понимаю она у Вас не плоская.
Края сшитых деталей равняешь драчевым напильником, если все же останутся бархатистыми аккуратно обжигаешь. Хорошо бы урез кожи чем-то обработать, хотя бы воском и полирнуть, чтоб и впредь не обтрепывалось.
На первый взгляд вроде и все. В принципе ничего сложного, если бы кожа была потоньше.
Спасибо! после праздников сяду и поиграюсь, благо, будет время.

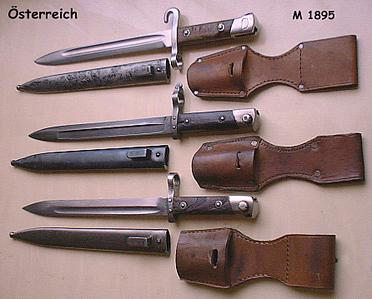

Лягухи разные были. Вот, к примеру, фото что было у меня :
Зачем такие сложности, когда в Измайлово полно продается новоделов по вполне сносной цене.
Woldemar
Зачем такие сложности, когда в Измайлово полно продается новоделов по вполне сносной цене.
Сложность в том,что Студент на Украине живет..
Вот ещё посмотри http://www.geocities.com/abl1914/Frog.html
