Есть мотоцикл МВ-650/750 "Днепр".

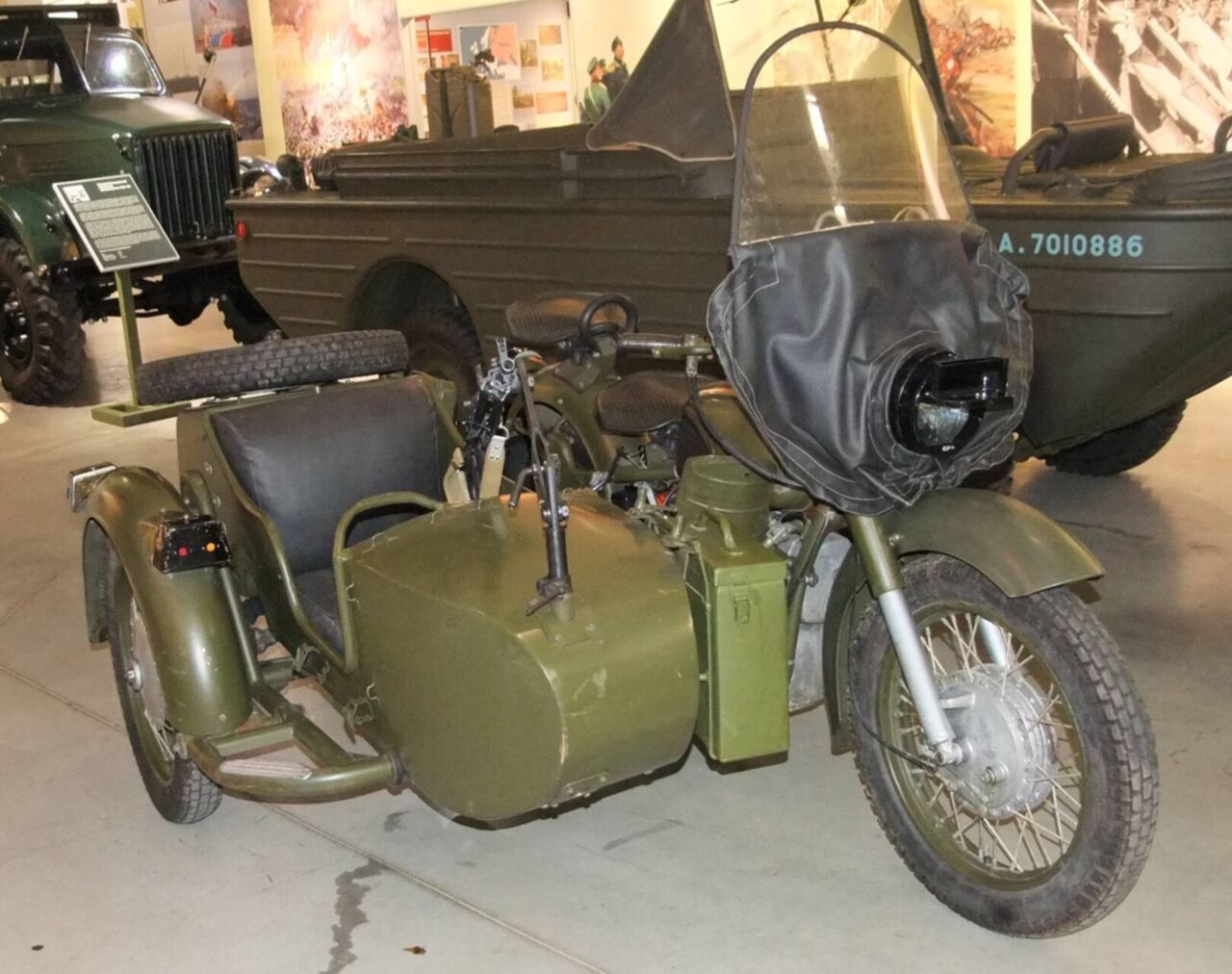

По архивным фотографиям мы видим, что на вертлюгах этого мотоцикла чаще всего устанавливался пулемет РПК, однако установка ПК и ПКМ тоже является штатной.

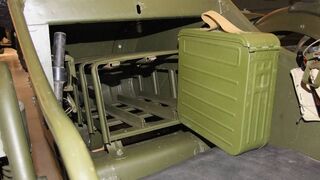

Согласно руководства, в его люльке, под запасным колесом, размещаются направляющие для некого "боекомплекта".

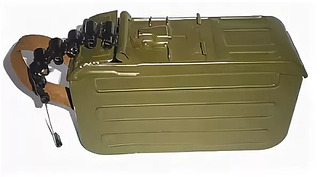

По ширине они идеально подходят под коробку ПК, но высота короба на 250 патронов слишком велика, а на 100 патронов слишком мала.

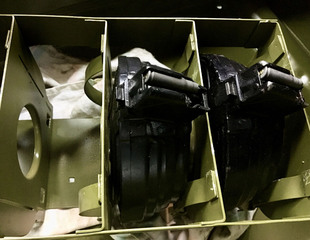

Вот эта кассета с направляющими:
Может кто-нибудь подсказать, что размещается на этих направляющих?
[B]
Может кто-нибудь подсказать, что размещается на этих направляющих?[/B][/QUOTE]
Боекомплект. Не подходит от ПК, так были еще и ДП и РПД.
ДП и РПД.Мотоцикл поздноват для ДП. Он аш 82 года.
А у РПК патрон короче. А направляющие явно по ширине под коробку от ПК, т.е. под винтовочный патрон.
косян
Мотоцикл поздноват для ДП. Он аш 82 года.
А у РПК патрон короче. А направляющие явно по ширине коробки от ПК, т.е. под винтовочный патрон.
Я шильдика не видел, а если верить нету МВ-750 выпускается "аш" с 1964 года.
Коробки с патронами, цинки, примеряли?
Коробки с патронами, цинки, примеряли?Цинк 5,45 примеряли. Он не влез. 7,62 и 5,45 цинки одинаковые по размерам?
косян
Цинк 5,45 примеряли. Он не влез. 7,62 и 5,45 цинки одинаковые по размерам?

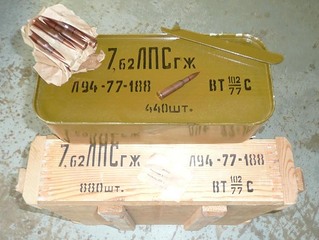

Размеры цинков для многих патронов одинаковы, меняется только количество патронов в цинке. Так, например, 7,62-мм винтовочно-пулеметные, 7,62 и 5,45 автоматные, 5,45 ПСМ и 9 ПМ укладываются в "цинки" одного размера.
Что касается мотоцикла на фото.
Короба не лезут, цинки то же. Что в остатке?
Глянул все имеющиеся фото с мотоциклами в Советской армии. Если с пулемётом, то РПК.
Отсюда предположу, что...
Если мы ведём речь про боезапас, кассета могла предназначаться для коробов/коробок специальной формы для перевозки магазинов к РПК и автомату водителя. А как в случае необходимости оставить повреждённый мотоцикл, экипаж будет нести эти магазины? Прямо в этих коробках? Сомнительно. Значит нужны брезентовые сумки для тех самых магазинов.
Сумки вместе с магазинами должны лежать в этой кассете в коробах, или отдельно? Для ПК проще, коробки с лентами, но они в кассету не входят. А для РПК?
В общем, кассета в багажнике мотоцикла и РПК, то же, как-то не стыкуются.
Потому скорее всего это кассета не для боекомплекта, а для радиостанции и сопутствующих ей принадлежностей. Антенны, сумок с наушниками, проводов, запасных батарей и прочего.
Потому скорее всего это кассета не для боекомплекта, а для радиостанции и сопутствующих ей принадлежностей
ну да, а схему размещения оборудования просто так нарисовали.
хотели написать "радиостанция " но только одну букву правильно написали.
Parabellumну да, а схему размещения оборудования просто так нарисовали.
хотели написать "радиостанция " но только одну букву правильно написали.
Единственное, что объединяет схему и обсуждаемые фото, это то, что показанное на них содержимое находится в мотоциклетной коляске. Всё.
Само содержимое коляски, нарисованное на схеме, и показанное на фотографиях совершенно разное по форме и размерам. А значит и назначение его может подразумеваться совершенно разное.
Для мотоцикла на схеме - боезапас, для мотоцикла на фото - средства связи.
Но есть вопрос - на схеме размещения БК кассета на 4 слота.
на фото коляски - на три
автор фото утверждает , что банки от РПД то же встают штатно.
возможно ( именно - ВОЗМОЖНО) что после перехода на РПК кассету уменьшили , т.к дисковых магазинов РПК было существенно меньше, чем банок РПД
[B]
Для мотоцикла на схеме - боезапас, для мотоцикла на фото - средства связи.[/B][/QUOTE]
То что отличается это да. Я ведь специально каталожную схему приложил.
Но для связи - это сомнительно. Но "кассета" разделена направляющими на три "места". И если короб на 250 туда не помещается, то радиостанция вообще никаким боком. Да и какой смысл радиостанции в багажнике.
ParabellumЭто фото кассеты как из "каталога" выше под номером 65022500, под бубны.
фото вот такой интересной кассетки обнаружилось. утверждается, что именно от МВ 650/750. подозреваю, что как раз влезает.
У ТС кассета под что-то квадратное.
Но для связи - это сомнительно. Но "кассета" разделена направляющими на три "места". И если короб на 250 туда не помещается, то радиостанция вообще никаким боком. Да и какой смысл радиостанции в багажнике.
именно. работать нельзя, быстро не достать , антену то же не совсем понятно как выводить.
Это фото кассеты как из "каталога" выше под номером 65022500, под бубны
вероятно. а из какого документа сам рисунок ?
потому как деталь 65022500 никак не влезет в 75022600 😊
то есть вставляется она куда то еще
версия "комендантский наряд ". любопытно что и пулемет им радиостанция присутсвуют. а так же само место размещения станции
к сожалению, более качественного разрешения найти не удалось 😞
Parabellum
потому как деталь 65022500 никак не влезет в 75022600 😊
А она и не должна влезать. Это разные кассеты для разных типов вооружения.
Parabellum
а из какого документа сам рисунок ?
Каталог запчастей на МВ-750. Каталог 1973 г.: Корпус - Коляска - Кассеты
Каталог запчастей на МВ-750. Каталог 1973 г.: Корпус - Коляска - Кассетыуже нашел и каталог и источник схемы 😊
Parabellum
уже нашел и каталог и источник схемы 😊
К слову, эти схемы и каталоги походу не изменялись с момента первой публикации. Поэтому кассета всегда под РПД.
NORDBADGERНа схеме под РПК/РПД и ПКК слову, эти схемы и каталоги походу не изменялись с момента первой публикации. Поэтому кассета всегда под РПД.
ParabellumТак на фото четвертый слот просто в кадр не влез, там-же хорошо видно кусок четвертой ячейки с пружинами удерживающими бубны.
на фото коляски - на три
Так на фото четвертый слот просто в кадр не влез, там-же хорошо видно кусок четвертой ячейки с пружинами удерживающими бубны
иии ? 😊
речь то вот про это фото forums/i...59851_14
Чичако
На схеме под РПК/РПД и ПК
На какой?
NORDBADGERНа какой?
И что здесь под РПК/ПК?
никакого отношения к ПК не имеет
NORDBADGERВидимо ничего.
2Чичако
И что здесь под РПК/ПК?
ParabellumНу, не имеет, значит не имеет.
75022600 - кассета в сборе для дополнительной емкости
никакого отношения к ПК не имеет
Parabellumне уверен что это ячейки, больше похоже на направляющие полозья в которые уже въезжает кассета с ячейками.
речь то вот про это фото
Чичако
То что отличается это да. Я ведь специально каталожную схему приложил.
Но для связи - это сомнительно. Но "кассета" разделена направляющими на три "места". И если короб на 250 туда не помещается, то радиостанция вообще никаким боком. Да и какой смысл радиостанции в багажнике.
Добрый день.
При перевозке радиостанции в багажнике обеспечивается её сохранность и защита от повреждений.
Ни разу не видел, что бы на армейских фото, радиостанцию перевозили как Р-105 на показанном Вами снимке. Подобное расположение видел только на современных фотографиях у реконструкторов. Подобное, потому, что каждый раз оно исполнено по разному.
При перевозке справа на передней части коляски радиостанция будет наиболее подвержена получению повреждений в ходе эксплуатации мототехники. Не случайно, на армейских МВ-750, штатный короб для запчастей и принадлежностей расположен с левой стороны коляски, где он наиболее защищён. На плакате мотоцикла комендантского наряда перед радиостанцией раскрепленной на подножке коляски установлен ещё один короб закрывающий собой станцию. Защита радиостанции сделана приоритетной в ущерб удобству посадки в коляску и выхода из неё..
А в армии работа с радиостанцией велась как на уже показанных мною фото.
Вот ещё.
не имеет, значит не имеет.Так эт не я придумал, это в каталоге так деталь описана . И указано что закреплена снаружи коляски
Parabellum
Так эт не я придумал, это в каталоге так деталь описана . И указано что закреплена снаружи коляски
Я согласился.
[B]Но начать хотелось бы с вопроса.
Есть мотоцикл МВ-650/750 "Днепр".
Может кто-нибудь подсказать, что размещается на этих направляющих?[/B][/QUOTE]
это скорей всего под пристёгивающиеся к ПК короба с пулеметной лентой
косян
Но начать хотелось бы с вопроса.
Есть мотоцикл МВ-650/750 "Днепр".Может кто-нибудь подсказать, что размещается на этих направляющих?
это скорей всего под пристёгивающиеся к ПК короба с пулеметной лентой
скорей всего под пристёгивающиеся к ПК короба с пулеметной лентой
Эт да ... Но есть одна проблема - ТС сразу указал ,что
По ширине они идеально подходят под "коробку ПК, но высота короба на 250 патронов слишком велика, а на 100 патронов слишком мала"
Parabellum
Эт да ... Но есть одна проблема - ТС сразу указал ,что
По ширине они идеально подходят под "коробку ПК, но высота короба на 250 патронов слишком велика, а на 100 патронов слишком мала"
Ну можно ещё на 200 попробовать или на 100 боком. 😊
Ну можно ещё на 200 попробовать или на 100 боком.Попробую в выходные, фото покажу.

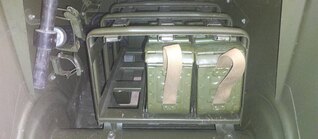

Получилось вот так:
Ну вроде все красиво. Бк, правда, маловат, 300 + 100 на пулемете ... Немного.
Получается 600 патронов в коробах + 100 на пулемете.

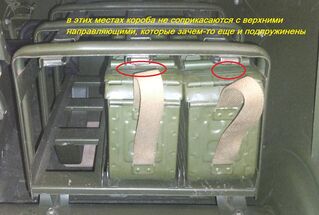

Один нюанс. Верхняя деталь держателя как-будто подпружинена, но взаимодействия с коробом нет, т.к. в этом месте присутствует зазор между коробом и держателем.
6 коробов, по 2 каждый ряд встают идеально.О ! Вот это уже похоже на нормальный бк
Получается 600 патронов в коробах + 100 на пулемете.
