Хотелось бы разобраться как он работал. На большинстве сайтов копируется примерно такое описание:
«Запал состоял из колпачка, терки, корпуса, замедлителя, детонатора и бумажной манжеты. Колпачок был связан с теркой шнурком, замедлительный состав воспламенялся при выдергивании этого шнурка. По выгорании замедлителя происходил взрыв гранаты. Замедление – 6-7 секунд. Бумажная манжета предохраняла от проскакивания на детонатор искры при воспламенении терки, что могло вызвать преждевременный подрыв гранаты в руках бойца.»
Я так понимаю, на конце огнепроводного шнура было что то типа спичечной головки, которая при сдергивании колпачка тёрлась о некую терку и воспламенялась, поджигая ОШ. Вот на этом макете вроде как видна та самая «спичечная головка» на конце.

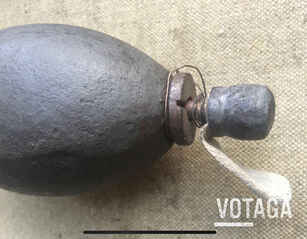

Найти достоверных фото реального запала мне не удалось, но на большинстве макетов комплектный запал выглядит примерно так:
Вопросы:
- что это за кусок ленты под колпачком? Для чего она нужна?
- для инициации гранаты дергали эту ленту или все таки колпачок?
- для чего нужна эта проволока, вокруг запала (на круглой для нее даже свое крепление есть)
- запал (сама трубка) ввинчивался в крышку гранаты (которая в свою очередь ввинчивалась в очко гранаты) или как то по другому удерживался?
- где была эта самая бумажная манжета?
При этом колпачок свинцовый вообще не описан.

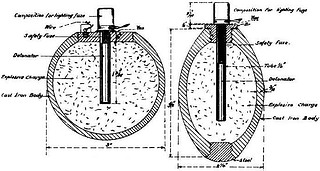

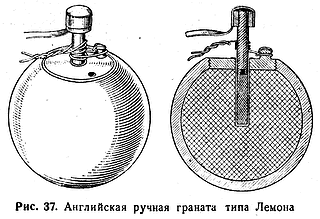

EvClЕсли судить по рисунку, колпачок это "головка запала" (6), которая сдёргивалась за "ленту" (8). И сам колпачок ни как не касается тёрочного состава запала.
При этом колпачок свинцовый вообще не описан.
Вот теперь вроде бы всё.
Mуляж терочного запала конструкции Брока к британским ручным гранатам ?15 и ?16 образца 1915 года на ПМВ. Полностью новодельный по размерам оригинала. Медная трубка, бумага, свинец, ткань.
https://www.antik-war.lv/viewtopic.php?p=1656238
Новгородец
https://forum.ww2.ru/index.php?showtopic=4812443
https://www.antik-war.lv/viewtopic.php?p=1656238
Не устаю благодарить
