А тема то мало изучена. А в плане опытных изделий так вообще непаханое поле!))
43-мм выстрелы ВГМ93 для гранатомета ГМ-94
50-мм выстрелы для гранатомета РГС-50М
Hooke
43-мм выстрелы ВГМ93 для гранатомета ГМ-94
Hooke
50-мм выстрелы для гранатомета РГС-50М
А интересуют только отечественные или спецсредства наиуважаемейших западных партнёров тоже сгодятся? Типа такого:
И такого (осторожно! 10 мб, метр на метр, как окно магазина продовольственного):
Kosta_gМеня - отечественные. Немного соцлагерь. Но для общего развития можно постить любую инфу!)
А интересуют только отечественные или спецсредства наиуважаемейших западных партнёров тоже сгодятся? Типа такого:
БудемЖитьНу вот и первые загадки пошли!)))

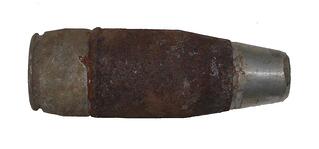

А вот данный предмет не из этой серии?
Не факт что нелетальное, но что-то из опытного!
А нет еще немного инфы? Калибр - 40 мм?
HookeТочно это предмет тульского происхождения, но находился в частном собрании и владельцы не знали что это за предмет. Есть еще фото сзади. насколько помню, калибр 40 мм.
но что-то из опытного!
БудемЖитьЕсли тульского, то скорее всего безгильзовый к "Балкану" или "Козлику"
Точно это предмет тульского происхождения, но находился в частном собрании и владельцы не знали что это за предмет. Есть еще фото сзади. насколько помню, калибр 40 мм.

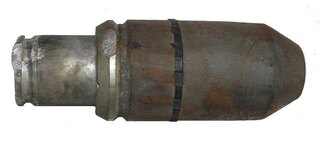

HookeНет, "балканский" выстрел выглядит совсем иначе. Вот так.
Если тульского, то скорее всего безгильзовый к "Балкану" или "Козлику"
БудемЖитьПонятно, это 90-е...
Нет, "балканский" выстрел выглядит совсем иначе. Вот так.
значит ТКБ-0134 "Козлик" а это 80-е, какие были ранние варианты сложно сказать, вот есть только такие изображения
Отличия от "балкановских" 7П39 весьма значительны!
И обсуждаемый предмет мог быть из такого же ряда...
БудемЖитьВчера покопался в документах по раннему Балкану и нашел чертеж корпуса гранаты ну очень похожий на тот, что имеет граната на данном фото. На чертеже корпуса есть отверстие для взрывателя, которого нет у гранаты на фото, но вот готовые выступы на крпусе (готовые нарезы) имеются и расположены там же. Впрочем, Балкан и выстрел к нему прошли очень длинную дорогу прежде чем стали такими как есть...
А вот данный предмет не из этой серии?
БудемЖитьНу вот)) А год какой, разработчик гранаты и вдруг индекс/обозначение чертежа или изделия?
нашел чертеж корпуса гранаты
HookeРазработчик ЦКИБ СОО, год 1995. Индекс гранаты - ФГ-40.
А год какой, разработчик гранаты и вдруг индекс
Kosta_gНасколько знаю, самих "Балканов" было разработано несколько видов от разных КБ. С тех пор как тему Балкана забрали из ЦКИБа, это многострадальное оружие рождалось еще несколько раз. При том, что конструкцию самого выстрела к Балкану после ее отработки Базальтом совместно с ЦКИБом, все же утвердили. А вот с патентами на гранатомет, если они вообще существовали, из-за указанных обстоятельств есть большая неопределенность.
А вот самого "Балкана" не нашёл, хотя не особо-то и искал.
БудемЖить
Разработчик ЦКИБ СОО, год 1995. Индекс гранаты - ФГ-40.
Интересно. В советское время такими работами занимались Базальт и Прибор. Это свежий ветер из 90-х или инициативная работа (я про выстрел/гранату)?
И вообще когда ЦКИБ начал разработку боеприпасов в 80/90-х?
Hookeв открытом доступе не найдено ни патентов ЦКИБа, ни патентов "Базальта", относящихся к боеприпасам подствольных или станковых гранатометов. Единственный найденный патент от "Базальта" относится к способу стрельбы из автоматического гранатомета. Все патенты на тему от ГНПП "Прибор" или научно-исследовательских учреждений. У КБП тоже есть, но другая линейка.
В советское время такими работами занимались Базальт и Прибор. Это свежий ветер из 90-х или инициативная работа (я про выстрел/гранату)?
И вообще когда ЦКИБ начал разработку боеприпасов в 80/90-х?
HookeВообще, ЦКИБ еще в глубоко советские времена (как минимум, с 1960 гг) разрабатывал боеприпасы к создаваемому оружию новых видов. Пример - выстрелы к "Искре" и ГП-25, потом еще к КАЗ "Дрозд" и еще наверно что то, про что не знаю или не помню. Мне по работе пришлось сотрудничать с инициаторами и участниками разработки гранаты к Искре и ВОГ-25 - К.В. Демидовым и Ю.П. Платоновым. Они были весьма доброжелательные и любознательные люди, любили рассказывать о своих прежних делах, а я любил их спрашивать и слушать. Поэтому немного представляю себе ход событий по созданию боеприпасов в ЦКИБ СОО. Порядок деятельности предприятия по разработке боеприпасов к новому оружию состоял в том, что в ЦКИБ СОО одновременно с началом разработки оружия (в обсуждаемом случае - гранатомета) создавался и макетный образец боеприпаса к нему. Отрабатывалась схема метания и компоновка, связь с оружием и т.д. При и после получения удовлетворительных результатов испытаний и их приемки, заключался договор с, например, "Прибором", который на основе сформированных в ЦКИБ СОО главных технических решений по боеприпасу и требований к нему, разрабатывал уже боевой образец выстрела, изготавливал и подавал их оружейникам для испытаний и вообще отвечал за боеприпасную часть ОКР во всех ее проявлениях. И в дальнейшем при проведении разных доработок выстрела или оружия под него, "Прибор" взаимодействовал с ЦКИБ СОО. Это так, если в общих чертах и крупными мазками.
Это свежий ветер из 90-х или инициативная работа (я про выстрел/гранату)?
Kosta_gА такой патент таки существует. Называется он "Баллистический двигатель с переменной площадью поршня". Патент имеет номер N38789, авторы Демидов, Платонов, Телеш.
в открытом доступе не найдено ни патентов ЦКИБа, ни патентов "Базальта", относящихся к боеприпасам подствольных или станковых гранатометов.
В данном случае патент взят на общий принцип метания гранаты к подствольному гранатомету и ее компоновку, а не на конкретную конструкцию боеприпаса. Конструкция создавалась уже потом, на базе этого разработанного принципиального решения.
ДЫМОВОЙ БОЕПРИПАС RU 2 203 475 C2
https://yandex.ru/patents/doc/RU2203475C2_20030427
НЕЛЕТАЛЬНЫЙ ВЫСТРЕЛ РАЗДРАЖАЮЩЕГО ДЕЙСТВИЯ RU 201335 U1
https://yandex.ru/patents/doc/RU201335U1_20201209
КАССЕТНЫЙ ВЫСТРЕЛ НЕЛЕТАЛЬНОГО ДЕЙСТВИЯ RU 2 661 497 C1
https://yandex.ru/patents/doc/RU2661497C1_20180717
БОЕПРИПАС (аэрозольный смутного назначения) RU 2 287 766 C1
https://yandex.ru/patents/doc/RU2287766C1_20061120
ОСВЕТИТЕЛЬНЫЙ ИЛИ СИГНАЛЬНЫЙ ВЫСТРЕЛ ДЛЯ ГРАНАТОМЕТА RU 2 368 865 C1
https://yandex.ru/patents/doc/RU2368865C1_20090927
Полдесятка патентов от КБП на 40-мм выстрелы по запросу ПРАВООБЛАДАТЕЛИ: "Конструкторское бюро приборостроения" (ссылку ганза обезвреживает, так что придется самим вручную).
Всякую экзотику от оружейных графоманов постить не стал.
Есть еще практические 40 мм и 30 мм- надо?
Kosta_gВот, вспомнил! В начале 1990 гг, в ЦКИБ СОО "с глодухи" рожадись довольно занимательные проекты нелетальных средств самообороны. Один из них была "Лопата складная "ДК" для водителей, фермеров и садоводов. Гранатомет-лопата "Вариант" имела в рукоятке ствол калибра 40 мм. Заряжаться это дело должно было гранатой типа ВОГ-25 с резиновой головной частью. Метающая часть этого "длинного кулака" аналогичная боевой гранате, но спроектирована заново. Про нарезы в стволе лопаты-гранатомета не знаю, может их и не предусматривалось. Был разработан техпроект изделия, но чем это предложение закончилось я не знаю. Надо сказать, странноватое это предложение по сути. Но что делать - время такое тогда было, странное...
нашлись и нелетальные 40-мм выстрелы типа ВОГ-25.
Это еще что! В то же время там же был разработан техпроект ножа стреляющего газовым патроном для тех самых фермеров и пр. потенциальных клиентов. И это еще не самый экзотический проект, были и поэкзотичнее.
БудемЖить
"Лопата складная "ДК"
БудемЖитьТак речь про "ДК" или "Вариант"? Второй образец вроде как известная разработка Ребрикова (писали в журналах) из 80-х под обычный ВОГ-25.
Гранатомет-лопата "Вариант"
Kosta_gДымовой известен как ГРД-40 или ВДГ "Нагар".
ДЫМОВОЙ БОЕПРИПАС RU 2 203 475 C2
https://yandex.ru/patents/doc/RU2203475C2_20030427
Kosta_gЯ так понимаю дальнейшее развитие кассетного ВКЭ-40 "Марокит", который так и остался опытным (по крайней мере кроме выставок и каталог его ни где не было видно).
КАССЕТНЫЙ ВЫСТРЕЛ НЕЛЕТАЛЬНОГО ДЕЙСТВИЯ RU 2 661 497 C1
https://yandex.ru/patents/doc/RU2661497C1_20180717

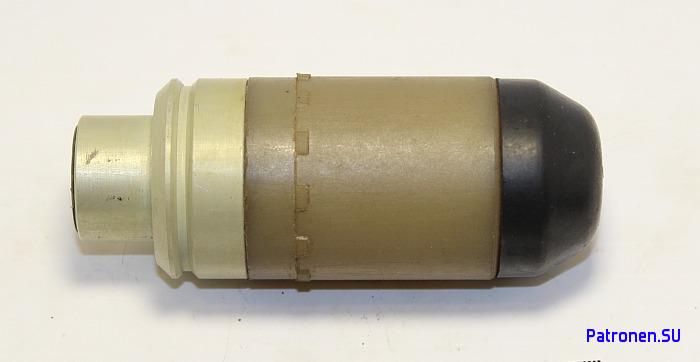

Kosta_gЭто судя по внешнему виду - широко известный "Гвоздь". Тем более, что серийно выпускает его именно тульское НПО "Сплав".
БОЕПРИПАС (аэрозольный смутного назначения) RU 2 287 766 C1
https://yandex.ru/patents/doc/RU2287766C1_20061120
Kosta_gВГ-40ОП/ВГ-40С от НИИПХ
ОСВЕТИТЕЛЬНЫЙ ИЛИ СИГНАЛЬНЫЙ ВЫСТРЕЛ ДЛЯ ГРАНАТОМЕТА RU 2 368 865 C1
https://yandex.ru/patents/doc/RU2368865C1_20090927
HookeВ документе написано: "Лопата складная "ДК" (Для водителей, фермером, садоводов.
Так речь про "ДК" или "Вариант"?
Состав изделия:
1. 40-мм гранатомет-лопата "Вариант"."
БудемЖитьАга, значит последний шанс пристроить изделие.
Состав изделия
Вот что Ребриков писал: ...Авторское свидетельство на него получено в 1981 году. А затем наступили будни пристройки лопаты к какому-нибудь ведомству. Ее много раз за 20 лет смотрели, брали фото, записывали данные...
БудемЖитьА в документе про резиновый снаряд, что-то есть подробнее? Хотя бы масса/размеры или другие данные?
В документе написано:
HookeЕсть немного. И ее рисунок имеется, но показывать не буду - есть некие основания.
А в документе про резиновый снаряд, что-то есть подробнее?
HookeСпасибо, интересно! В эти груснопамятные 90-е годы многие оружКБ что бы хоть что то продать и заработать, наизобретали немало интересных вещей. Не многие из них имели практическую ценность, но сама гамма и разнообразие впечатляют. Потомкам будет что исследовать.
Ага, значит последний шанс пристроить изделие.
Вот что Ребриков писал:
Kosta_g

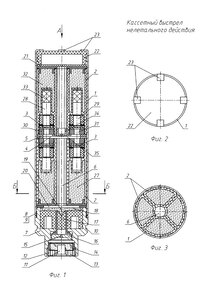

КАССЕТНЫЙ ВЫСТРЕЛ НЕЛЕТАЛЬНОГО ДЕЙСТВИЯ RU 2 661 497 C1
https://yandex.ru/patents/doc/RU2661497C1_20180717
Hooke

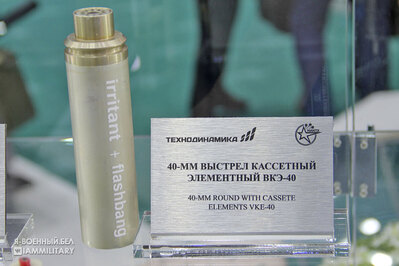

Я так понимаю дальнейшее развитие кассетного ВКЭ-40 "Марокит", который так и остался опытным (по крайней мере кроме выставок и каталог его ни где не было видно).
Вот теперь он такой как на свежем патенте:
Kosta_gИ не только такое... в сети много инфы всякой разной. А вот хороших книг и пособий почти нет.
учебное пособие "Специальные средства нелетального действия, применяемые сотрудниками МВД России", Баранов А.Р., Богданов Е.В.
Там где не один десяток, а больше... да еще с хорошими картинками - это пожалуй:
Энциклопедия XXI век. Оружие и технологии России.
Том 15 - Средства обеспечения безопасности и правопорядка
Средства нелетального воздействия
Ручная дымовая граната РДГ-М
Ручная учебная дымовая граната "Черемуха-6У"
Выстрел с дымовой гранатой "Нагар"
Граната дымовая мгновенной постановки дымовой завесы ГДМ-40
Зажигательный дымовой патрон ЗДП
Патрон с дистанционной газовой гранатой "Черемуха-7"
Патроны с газовой гранатой "Черемуха-7М", "Сирень-7"
Ручная газовая граната "Черемуха-6"
Ручные газовые гранаты "Черемуха-6М", "Сирень-6", "Сирень-12"
Газовая граната повышенной мощности "Черемуха-12"
Ручная безосколочная аэрозольная граната "Дрейф"
Ручная штурмовая граната "Кроль"
Ручные гранаты комбинированного действия
Ручная граната "Вьюшка"
Ручная граната "Впрыск-П"
Ручная дымовая граната мгновенного действия (ГРД)
Выстрел с гранатой слезоточиво-раздражающего действия ГС-33
Выстрел с гранатой светозвукового действия ГСЗ-33
Выстрел с газовой гранатой "Гвоздь"
Выстрел с гранатой раздражающего действия ВРГ
Выстрел ВГМ-93 с гранатой раздражающего действия
Аэрозольный распылитель "Черемуха-10М"
Средства самообороны в аэрозольной упаковке "Контроль-М", "Контроль-ММ"
Аэрозольный распылитель с раздражающим составом "Сирень-10"
Аэрозольные распылители "Резеда-10", "Зверобой-10"
Распылители высокого давления РВД-70, РВД-160, РВД-250
Опрыскиватель повышенной эффективности "Овод"
Аэрозольный распылитель с повышенной эффективностью "Примула"
Аэрозольный распылитель АР-16 (ранцевый аппарат "Облако")
Безосколочная светозвуковая граната "Заря-2"
Ручные светозвуковые безосколочные гранаты ГСЗ-Т, ГСЗ-ТШ
Светозвуковая граната ГСЗ
Многоочаговая светозвуковая граната "Взлет-М"
Многоэлементная ручная светозвуковая граната "Факел"
Одноэлементная ручная светозвуковая граната "Факел-С"
Стационарная светозвуковая граната "Пламя"
Стационарная светозвуковая граната "Пламя-М" ("Пламя-М2")
Предохранительно-пусковые механизмы (взрыватели) типа ППМ
Кассетные многоэлементные специальные средства "Кассета-СД/ДТ/КТ"
Выстрел с гранатой слезоточиво-раздражающего действия ГС-40
Выстрел с дымовой гранатой мгновенного действия ГД-40
Выстрел с гранатой светозвукового действия ГСЗ-40
40-мм светозвуковая граната ВГ-40СЗ
40-мм термобарическая граната ВГ-40ТБ
60-мм ручная граната термобарическая РГ-60ТБ
Выстрел с гранатой ударно-шокового действия ВГМ-93
Kosta_gТак вроде эта тема "с бородой"?)) Уже давно разобрали!)
Рукоплещем дизайну и вёрстке, восхищаемся номенклатурой, записываем индексы:
Kosta_gНе-не-не! Я уж точно этого не имел ввиду! Да и тема не только для меня, а многие не видели и не знают. В этой теме таких картинок не было!!! Все по делу!)
ну ладно, как скажешь. Больше не буду ничего постить.
Если вдруг где-то еще есть кидайте фото или ссылки.
Про истории можно почитать тут https://warspot.ru/16441-chem-pahnet-cheryomuha
HookeС 1-й по 7-ю, плюс 10-я
Характеристики Черемух от 1-й до 5-й
HookeТема хорошая, но учитывая раздел меня больше интересует сама история спецсредств. Вообще профильно интересует первая половина 19 века.
Моя любимая тема по спецсредствам на данном форуме в разрезе истории пока не представлена. Будем исправлять недоразумение.
А тема то мало изучена. А в плане опытных изделий так вообще непаханое поле!))
Нынешние высокотехнологичные устройства утомляют своим многообразием особенно после развития концепции нелетальности (гуманизма).
OrПалки сойдут Вашему Величеству ? https://www.youtube.com/watch?v=Lv9LQHSNqWg
Нынешние высокотехнологичные устройства утомляют своим многообразием
В данном варианте, скорее всего имитационная.
