Мужики просветите миня темнава! Хто чиво знаить про джеповску вогнепальну зброю пэрыода другой мыровой войны.
Гляну. Что-то было, толли в Магнуме, толи в Мастер-Ружье. Гляну
Насчет основного оружия пехоты- так это всем известная Арисака обр. 1897 г. и ее модификации, а вообще надо поискать. Да и сам не поленись в Жука заглянуть и другие источники. Вот для начала ссылка на японские клейма и штыки. http://www.radix.net/~bbrown/japanese_markings.html http://www.gunsandbayonets.00me.com/
Ну вот. Арисаку не нашел, где-то в Магнуме за 2002 год. Противотанковое ружжо тип 97 Мастер-ружье ?65, пистолет Намбу М-Р ? 68, и ещё немного про Намбу в забавной книжке "то из чего стреляют в СНГ"
Мужики я кой чаво накопал. Сиводня койче повыкладываю. Ежели интересна то грите вывалю все.

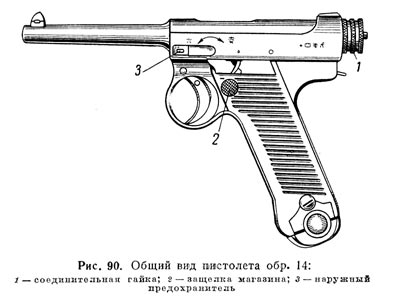

ПИСТОЛЕТ НАМБУ обр. 14
Пистолет обр. 14 является одним из современных образцов пистолетов и до настоящего времени состоял на вооружении японской армии. Известно два основных образца пистолетов Намбу: пистолет обр. 1925 г., или, иначе, обр. 14, и пистолет обр, 1932 г., такого же калибра и устройства, но с уменьшенными размерами и весом.
Пистолет обр. 14 предназначен для вооружения офицеров всех родов войск.
Для стрельбы из пистолета применяется 8-мм пистолетный патрон.
Основные данные пистолета
Калибр 8 мм
Длина пистолета 229 мм
Длина ствола 117 мм
Вес с пустым магазином 900 г
Емкость магазина 8 патронов
Начальная скорость пули 320 м/сек
Устройство пистолета
Пистолет .работает на принципе отдачи ствола с коротким ходом. Он состоит из следующих основных частей и механизмов: ствола со ствольной коробкой, затвора с запирающим рычагом, рамки, ударного и спускового механизмов.
Ствол составляет одно целое со ствольной коробкой. Снизу ствольной коробки имеются: внутри - отражатель, а снаружи сзади - два прилива с полукруглыми выемками для цапф запирающего рычага.
В затворе помещается ударный механизм, состоящий из ударника, боевой пружины и направляющего стержня. По бокам затвора в специальных желобах расположены две возвратные пружины, а снизу имеется поперечный вырез для боевого выступа запирающего рычага. В передней части затвора сверху закреплён выбрасыватель, а на заднюю его часть в собранном пистолете навинчивается соединительная гайка.
В рамке пистолета помещаются замыкатель ствола, защёлка магазина, предохранительный рычаг и спусковой рычаг. Последний расположен вдоль левой стенки рамки.
На спусковой скобе расположены остальные детали спускового механизма: спусковой крючок с пружиной и разобщитель.
При нажиме на спусковой крючок он поднимает передний конец спускового рычага, при этом задний конец рычага опускается, производя спуск ударника с боевого взвода.
Разобщитель действует только при отходе ствола назад, нарушая связь спускового крючка со спусковым рычагом.
Пистолет имеет два предохранителя: один - внутренний (предохранительный рычаг), который запирает спусковой механизм при вынутом магазине и отпирает при вставленном; второй - наружный, флажкового типа, который запирает спусковой рычаг и ствол. Предохранитель включён, если его флажок находится в переднем положении, и выключен, если флажок находится в заднем положении.
Разборка и сборка пистолета
Перед разборкой необходимо выключить предохранитель (флажок в переднем положении) и спустить ударник.
Порядок разборки:.
1. Вынуть магазин, нажав на его защёлку.
2. Отвинтить соединительную гайку затвора, утопив головку направляющего стержня боевой пружины.
3. Отделить боевую пружину вместе с её направляющим стержнем.
4. Отделить спусковую скобу, для чего утопить доотказа защёлку магазина и сдвинуть спусковую скобу вниз.
5. Отделить ствол со ствольной коробкой от рамки, выдвигая их вперёд.
6. Отделить запирающий рычаг.
7. Вынуть затвор и возвратные пружины из ствольной коробки и отделить от затвора ударник.
Сборка пистолета производится в обратном порядке.
Осмотр и подготовка пистолета к стрельбе
Перед стрельбой необходимо осмотреть пистолеты и патроны.
При осмотре пистолета необходимо проверить:
I. Действие предохранителя. Для этого перевести флажок предохранителя в переднее положение, взвести ударник и убедиться в нормальной работе подвижной системы и ударного механизма.
2. Работу магазинной защёлки и магазина.
3. Действие затворной задержки, для чего при вставленном пустом магазине отвести затвор назад доотказа и убедиться, что он удерживается в этом положении затворной задержкой, роль которой выполняет выступ подавателя.
4. Действие внутреннего предохранителя и спускового механизма. При вынутом магазине нажать пальцем на спусковой крючок, при этом последний не должен отходить назад. Вставив затем магазин, убедиться, что спусковой крючок по прекращении нажатия на него возвращается в переднее положение.
5. Действие подающего механизма и выбрасывателя. Снарядить магазин поверочными патронами, вставить его в пистолет и затем, оттягивая затвор в крайнее заднее положение и отпуская в переднее, убедиться а правильности работы подающего механизма и выбрасывателя.
Заряжание и разряжание пистолета
Заряжание:
1. Наполнить магазин патронами.
2. Вставить магазин в рукоятку пистолета.
3. Оттянуть затвор за соединительную гайку назад доотказа и отпустить- При движении затвора вперёд под действием возвратных пружин он выталкивает из магазина очередной патрон и досылает его в патронник.
Если из пистолета не предполагается вести стрельбу, то флажок наружного предохранителя поворачивается назад.
При стрельбе для каждого очередного выстрела необходимо лишь отпускать и вновь нажимать на спусковой крючок.
Разряжание:
1. Перевести флажок наружного предохранителя из заднего в переднее положение.
2. Вынуть магазин из рукоятки, нажав на защёлку.
3. Извлечь оставшийся в патроннике патрон оттягиванием затвора назад доотказа.
4. Удалить из магазина патроны
[edited by GFO]

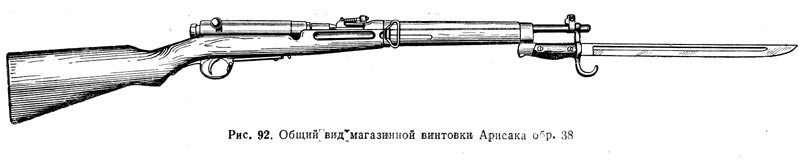

ВИНТОВКА АРИСАКА обр. 38
Магазинная винтовка Арисака обр. 38 состоит на вооружении пехотных частей японской армии.
Основные данные винтовки
Калибр 6,5 мм
Длина без игтыка 1 270 '
Длина со штыком 1 660 '
Длина ствола 789 '
Вес без штыка 4,0 кг
Вес со штыком 4,4 '
Количество -патронов в магазине 5
Начальная скорость пули 730 м/сек
Прицельная дальность 2 400 м
Устройство винтовки
Винтовка обр. 38 относится к магазинным винтовкам со скользящим затвором с поворотом при запирании.
Винтовка состоит из следующих основных частей: ствола со ствольной коробкой, затвора, ложи со ствольной накладкой коробки, штыка и прибора.
Ствольная коробка имеет заднюю перемычку. С левой стороны ствольной коробки расположена затворная задержка с отражателем. Сверху на ствольную коробку надвинута крышка, прикрывающая затвор, К ствольной коробке сзади присоединён хвостовик с коленчатым пазом, а снизу собран спусковой механизм.

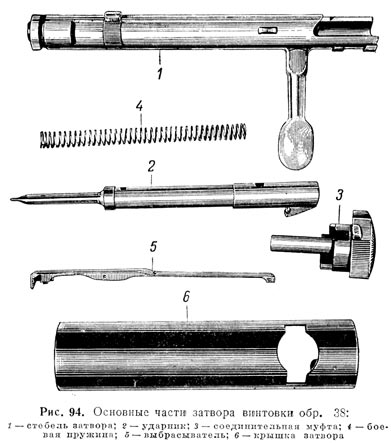

Затвор состоит из стебля затвора, ударника, соединительной муфты, боевой пружины и выбрасывателя. Стебель затвора, осуществляющий закрывание канала ствола, имеет два боевых выступа, разрезное пружинящее кольцо для присоединения выбрасывателя, две выемки для выступа спускового рычага, предохранительный выступ и сзади выступ для присоединения соединительной муфты. Внутри удар-ника имеются прямой и коленчатый пазы, обеспечивающие движение ударника и его запирание при постановке соединительной муфты на предохранитель.
Соединительная муфта имеет выступ на стержне и выступ на головке для одновременного запирания ударника и муфты при постановке последней на предохранитель.
Спусковой механизм - с предупреждением и предохранением от преждевременных выстрелов и самооткрывания. Он состоит из спуско-вого крючка, спускового рычага, пружины спускового рычага и осей крючка и рычага.
Магазинная коробка - с шахматным расположением патронов. Наполнение коробки патронами производится из обоймы. Магазинная коробка состоит из остова, основания со спусковой скобой, крышки и защёлки крышки. На крышке магазинной коробки собирается подающий механизм, состоящий из пружины и подавателя.
Прицел рамочный; мушка и прорезь треугольной формы.
Для штыкового боя к верхнему ложевому кольцу примыкается клинковый штык.
Винтовка пристреливается без штыка,
Разборка и сборка винтовки
Порядок разборки:
1. Отделить штык, нажав на защёлку рукоятки штыка.
2. Извлечь шомпол, для чего утопить пружинную защёлку верхнего ложевого кольца.
3. Отделить затвор вместе с крышкой, для чего повернуть рукоятку стебля затвора влево, отвести влево затворную задержку и выдвинуть затвор из ствольной коробки.
4. Отделить крышку магазинной коробки вместе с подающим механизмом, для чего утопить защёлку крышки и сместить крышку назад.
5. Разобрать затвор: нажать на соединительную муфту и повернуть сё на четверть оборота по часовой стрелке, после чего муфта легко отделяется от затвора; отделить ударник с боевой пружиной от затвора; вынуть боевую пружину из ударника.
Сборка винтовки и затвора производится в обратном порядке. При сборке затвора нужно, чтобы боевой взвод ударника находился в неглубоком вырезе стебля затвора.
Осмотр и подготовка винтовки к стрельбе, её заряжание
и разряжанне
Перед стрельбой необходимо осмотреть винтовку и патроны. Осмотр и подготовка винтовки к стрельбе, заряжание, разряжание к устранение задержек при стрельбе производятся аналогично с отечественной винтовкой обр. 1891/30 г.
КАРАБИН обр. 44
Карабин Арисака обр. 44 {1911 г.) находился наряду с винтовкой обр. 38 на вооружении кавалерийских и артиллерийских частей японской армии.
Основные данные карабина
Калибр 6,5 мм
Длина со штыком 1 315 мм
Длина без штыка 970 мм
Вес без штыка 3.34 кг
Вес со штыком 3,73 кг
Длина ствола 480 мм
Количество патронов в магазине 5
Прицельная дальность 2 000 м
Начальная скорость дули 680 м/сек
По устройству карабин обр. 44 полностью сходен с ранее описанной винтовкой обр. 38.
ВИНТОВКА обр. 99 (1939 г.)
(рис. 95)
Винтовка обр. 99 состояла на вооружении японской армии. По своему устройству эта винтовка не отличается от винтовки Арисака. Отличается от нес только калибром и наличием лёгкой сошки.
Приемы при разборке, сборке, заряжании и разряжании такие же, как и в винтовке Арисака.
Основные данные винтовки
Калибр 7,7 мм
Длина без штыка 1 280 мм
Длина со штыком 1 660 мм
Длина ствола 790 мм
Вес без штыка 3,96 кг
Вес со штыком 4,4 кг.
Количество патронов в магазине 5
Начальная скорость пули Около 750 м/сек
Прицельная дальность 1 700 м
