Монтаж модульного РСР кИта на МР-512

Данная тема посвящена именно монтажу кИта на изделие.
Вопросы "как он устроен, где и почём взять, как настраивать" - будут обсуждаться в других темах (если будут).

про начало проекта можно посмотреть здесь http://gunszip.org/topic/30/306354.html

кое-что есть здесь http://gunszip.org/topic/25/314815.html

В большинстве при монтаже примепнялись самые обычные инструменты - отвертки, свёрла, метчики и т.п., поэтому не буду их специально перечислять. Если же требуется что-то конкретно под операцию - буду обращать на это внимание.
По возможности использовались простейшие методы (если не сказать - варварские) разметки и монтажа, ибо имитировалась работа аирганнера (поэтому и терминология далека от академической).
Время операций указано чистое - от начала до окончания, без перекуров (перекуры были между операциями). Но если надо было найти какой-либо дополнительный инструмент или что-то не ладилось - это время тоже включалось во время работы.
Слова "снимаем заусенцы, притупляем острые края, протираем-продуваем" я тоже опускаю в большинстве случаев.

Исходное состояние
- МР-512 только из магазина, в коробке
- кит - в надёжном месте, заправлен

Извлечение кИта из надежного места, стравливание воздуха, продувка от воды - 2 мин.

Разборка винтовки - 2 мин 40 сек
Снятие пластика, снятие задника, извлечение пружины и поршня, отделение ствола от компрессора, снятие со ствола прицельных приспособлений, извлечение перепуска.

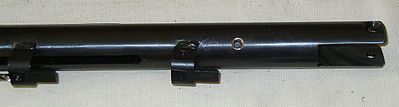

Сверление отверстия под подвод воздуха к боевому клапану 3м50с
Боевой клапан вставляется в компрессор, линейкой (запихивается внутрь) меряется расстояние от торца компрессора до клапана, снаружи на компрессоре делается отметка - где находится задний торец БК.
Клапан вынимается, прикладывается к компрессору по отметке, на компрессоре делается отметка в месте отверстия подвода воздуха к БК (т.е. где вварен штуцер с резьбой М5).
Отверстие размечается под углом 45 градусов к вертикальной оси компрессора (т.е. оно находится снизу-сбоку).
Если делать его вниз - то трубочка подвода упрется в тягу взводителя, если вбок - то в пластик цевья.
Сверлим компрессор сверлом 2,5мм, вкладываем БК в цилиндр, смотрим - попали или нет.
Если попали - вынимаем БК, рассверливаем сверлом 7мм.
Если не попали - то вынимаем БК и сначала растачиваем отверстие круглым надфилем, чтобы оно стало симметрично относительно отверстия в клапане, потом рассверливаем.
Или просто повторяем попытку - если сверлили в правой части компрессора, то повторяем то же самое (но правильно разметив) слева.
Я попал с первого раза.

Сверление отверстий под крепление упора боевого клапана 14м10с
Вставляем в компрессор боевой клапан, ввинчиваем в отверстие подвода воздуха технологический винт (чтобы клапан не болтался).
Отступаем от отметки торца БК 7мм в сторону затыльника и сверлим отверстие д2,5мм.
Отверстие расположено под углом 60 градусов к вертикальной оси компрессора (т.е. чуть выше, чем предыдущее)
Вставляем в компрессор упор в сборе (винт поджима - латунь - выступает на 1мм из втулки - дюраль) и смотрим - по центру ли втулки попало отверстие.
Если нет - растачиваем отверстие до симметричности, если да - то ставим отметку на втулке, извлекаем узел поджима, вывинчиваем из него винт поджима, сверлим во втулке отверстие 2,5мм.
Сверлим в компрессоре второе отверстие 2,5мм - симметрично первому, но с другой стороны.
Вставляем в компрессор втулку, технологически фиксируем её сверлом 2,5 - т.е. вставляем его насквозь через первое отверстие в компрессоре и отверстие во втулке.
Рассверливаем второе отверстие сверлом 5мм насквозь - и компрессор, и втулку, нарезаем резьбу М6 сразу в компрессоре и втулке, завинчиваем винт М6.
Извлекаем из первого отверстия сверло, рассверливаем его д5мм, нарезаем резьбу М6.
Вывинчиваем винт, извлекаем втулку.

Расточка выхода БК 7м30с
Выход БК выполнен по оси, начало же перепуска из компрессора от оси смещено - получается, что канал для выхода воздуха крайне мал.
Поэтому приходится растачивать выход БК, причем делать это по месту - в зависимости от того, как сориентирован БК при сверлении отверстия под подвод воздуха.
эту операцию удобнее проводить с демонтированным стволом.

Вставить БК, закрепить технологическим винтом через отверстие подвода воздуха, отметить на нём контур перепуска - чертилкой или карандашом.
Извлечь БК и сточить отмеченное.

Инструмент - бормашинка.
БК при этом сполне можно не разбирать - надо просто его выход набить консистентной смазкой.
после расточки продуть БК - стружка уйдёт со смазкой.

Расточка перепуска компрессора 2м
С той же целью круглым надфилем пытаемся сточить нижнюю часть перепуска в районе дна компрессора - т.е. ставим надфиль в перепуск с максимальным перекосом и стачиваем.

после этого появляется более-менее заметная щель для прохода воздуха

Продувка-протирка - 2м

Примерочная сборка железа - 2м15с

Сверление отверстий д25мм в пластике 4м40с
Инструмент - перовое сверло по дереву д25мм и шуруповёрт.
Сверлить надо на малых оборотах, именно поэтому - шуруповёрт.

Присверловка заправочного модуля 8м20с
Вложить модуль в ложе, разметить отверстие под штуцер на боковой поверхности цевья, просверлить сверлом 2.5мм, посмотреть симметричность, рассверлить д10мм.
Вставить штуцер в модуль, прямо через модуль сверху просверлить д3.2 в пластике под винт крепления модуля.
Снять модуль, рассверлить отверстие в пластике до 4.2мм, снять снаружи фаску, вставить модуль, закрепить винтом снизу.

Прокладка трассы под трубочки 10м
Надо сделать выборки под трубочки в пластике.
Можно изловчиться сделать это бормашинкой, но проще всего проплавить гвоздём.

Комплект полностью готов к монтажу.

Монтаж кИта на пластик 17м30с
Отвинчиваем от кИта резервуар и манометр (БК и заправочный модуль уже отвинчены).
Берем резервуар, вставляем его в отверстие в затыльнике приклада, запихиваем внутрь.
Естественно, резервуар не идёт - отверстие д25 (даже в минус) а резервуар - д25 плюс сварные швы.
Тогда просто забиваем его туда молотком через прокладку - чтобы не помять торец. Перед этим желательно приклад прогреть хотя бы в зоне затыльника - либо феном строительным, либо просто в кипяток опустить на минутку.
Вставляем паук и редуктор в рукоятку, при этом заправляем трубочки по принадлежности - резервуарную в приклад, к манометру - чтобы торчала из рукоятки вниз, к БК - прокладываем по правому "борту", к заправочному модулю - по левому.
Подключаем их к резервуару, манометру и ЗМ соответственно.
Все подтягиваем, подпихиваем, проверяем, можно ли вставить заправочный штуцер.

Монтаж кИта в железо 12м30с
Вставляем в перепуск уплотнение, лишнее обрезаем. Удобнее это делать со снятым стволом.

Кладем на торец БК уплотнительное кольцо, вставляем БК в компрессор, крепим технологическим винтом.
Вставляем модуль поджима (винт поджима - вровень со втулкой, т.е. не выступает), крепим его двумя винтами М6.
Затягиваем винт поджима до упора (т.е. прижимаем БК к дну цилиндра), при этом контролируем смещение (проворот) БК - технологический винт должен быть симметрично расположен в отверстии подвода. Здесь нужна торцовая головка на 14 и удлиннитель.
Подтягиваем один из винтов М6 - т.е. контрим винт поджима.
Вставляем поршень, боевую пружину, задник, крепим ствол.

Заключительная сборка - 2м30м
Вставляем железо в пластик и смотрим, нормально ли легли трубочки, если нет - то подгибаем.
Если да - то подключаем выход редуктора к БК, окончательно вставляем железо и крепим.

Проверочная заправка - БК клапан заткнулся при 10 атм в резервуаре.

Всё.

настройка на необходимую скорость проводится изменением хода ударника (ввинчиванием-завинчиванием выступающего из него винта), изменением длины пружины (откусыванием витков) и перестройкой (при необходимости) давления редуктора.

настройка проводится в прямоточном варианте, для этого в комплекте есть технологическуий капилляр, которым при настройке соединяют напрямую "паук" и боевой клапан (вместо редуктора).

А теперь - главное.
т.е. для чего в нарушение планового графика работ был проделан этот титанический труд. :-)

Если бы его охарактеризовать фразой "Киты, в которых надо перелопачивать NN процентов мурки...",
то какую цифру вы бы поставили вместо NN?

объем проведенных работ примерно ясен из предыдущего поста.

Цитат не надо, первоисточник и так мне знаком, но мнение ваше мне знать очень хочется.

76%

А фото в сборе можно?

MoGreG
А фото в сборе можно?

Позволю и я себе высказать своё ИМХО на эту тему.

Монтаж кита на МР-512 покадрово представленный Александром, однозначно легче монтажа и подгонки любого кита на ИЖ-60. Камасутры меньше - везде "простые движения" (с) "Та-Ту"
Из плюсов - несомненно, готовый поршень-ударник, что невероятно облегчает процесс, по сравнению с обработкой подкалёного родного ижевского поршня до состояния не "слонобоя".
Однозначно - аутентичность внешнего вида бОльшая нежели даже у ИЖа с резервуаром в цевье. Ради внешней аутентичности процент работы на встраивание резервуара в приклад с "заметанием" следов до состояния "как було", предлагаю списать со счетов.

Манометр, при желании, нехитрыми манипуляциями скрывается сдвижной поворотной крышечкой, возможно даже, сделаной из родной заглушки рукоятки ложи.

Несомненно, гран-при за наиболее аутентичный вид готового изделия!

Браво Маэстро!

Моё мнение - объёмы переделок граздо меньше стандартных манипуляций по доведению МР-512 до состояния стабильного аппарата без гурманских изысков типа подбора наиболее эффективного диаметра перепуска.

Процент изменённого конструктива - 5-10% не более!
Сразу оговорюсь - не путаем замену одной детали на другую - китовую с переделкой!

+1
согласен с предыдушим оратором 😊

+1 Igit
С поправкой на то, что кит в Иж-60/61 с резервуаром в цевье (при наличие в ките нового ударника) ставится всё-таки быстрее и проще ..

tancus
+1 Igit
С поправкой на то, что кит в Иж-60/61 с резервуаром в цевье (при наличие в ките нового ударника) ставится всё-таки быстрее и проще ..

полная разборка и там и тут

доработка железа
512
3 отверстия, из них два - с резьбой, расточка перепуска
60 (с моим кИтом) - 4 отверстия с резьбой плюс нарезание резьбы в готовом отверстии, плюс вскрытие-закрытие перепуска (для правильной присверловки боевого клапана)

доработка пластика
512
два отверстия простых плюс два посложнее (перовым сверлом) плюс проплавление гвоздиком (можно и бормашинкой сделать)
60
вырезание цевья под резервуар (однозначно муторное дело), под выступающий боевой клапан, отверстие в рукоятке под манометр.

доработка самого кИта по месту
512
расточка выхода БК
60
сверление перепуска в БК

что я ещё забыл?

С громадным уважением к автору:
1. Пользователю - хорошо замаскированную 16Дж стрелялку, и это + 10.
2. Девайс внутренне (конструктив в целом) противоречив, поэтому не для меня -1.
Итого + 9.

docalex
2. Девайс внутренне (конструктив в целом) противоречив

tancus
С поправкой на то, что кит в Иж-60/61 с резервуаром в цевье

Кайнын
что я ещё забыл?

Девайс мегазачетный, к тому же появляется возможность серьезного апа Мурок с пластиковой муфтой ствола. А если у БК сделать перепуск чуть в другом месте, то и МР-514 апнуть можно!

Короче я за! Почти готов проголосовать рублем!

Кайнын - теперь попробуй сотворить резервуар и кит, который заполнит все полости в иж-61)))

------------------
Бороться с пьянством ограничивая доступ к водке - это то же самое, что бороться с поносом ограничивая доступ к сортиру.

maddmr
Мурок с пластиковой муфтой ствола. А если у БК сделать перепуск чуть в другом месте, то и МР-514 апнуть можно!

maddmr
Почти готов проголосовать рублем!

что я ещё забыл?

Что есть ещё киты с резиком в цевье с конструктивом аля Mechanik .. они проще ставятся .. 😊..

Кайнын
фразой "Киты, в которых надо перелопачивать NN процентов мурки..."

а правда дядя Саша ты еще не думал о внедрении в 514??? там же наверное и добавлять ничего не надо?!

tancus
Что есть ещё киты с резиком в цевье с конструктивом аля Mechanik .. они проще ставятся .. 😊..

баш на баш.

Кайнын
tancus
Что есть ещё киты с резиком в цевье с конструктивом аля Mechanik .. они проще ставятся .. ..

иллюзия.
также цевьё пилить в двух местах и БК крепить.
баш на баш.

Тоже готов проголосовать рублем, бо мурка без дела лежит уже 8 месяцев. Варя решает...

Симан
Тоже готов проголосовать рублем, бо мурка без дела лежит уже 8 месяцев. Варя решает...

Igit
"Третьим будешь?" (с) 😊

Хм... 😊
Щас в разрыве м/у Кр1377, новым Липерсом 6-24*50 и вышеобсуждаемым кИтом.
Может быть, я что-то пропустил, а серия будет?
Если стоимость в пределах 6000 - 7000 рур, то подкоплю и к окончанию сессии смогу заказать.

[B][/B]

Ну так давайте обсудим, где взять и по чем...
Правда у меня мурка в деревянном ложе, но есть иж 38 в пластмассе, куда-нибудь точно подойдет.

Хех, как мы обсудим, где взять? 😊
Кайнын заведует в этом вопросе, слово за ним.

Добавлено позже.
Перечитал тему о продаже "инженерного образца".
М/б партия вышла бы дешевле?Хотя извините, я в этом ничего не понимаю. 😊

Симан
Тоже готов проголосовать рублем, бо мурка без дела лежит уже 8 месяцев. Варя решает...

Несомненный ПЛЮС (именно большими буквами) этого КИТа - он наверняка ставится на все переломки (от старых ижевских до новых импортных). И указанная последовательность действий практически не будет отличаться - конструктивы-то похожие. И выполнить установку "на кухне" владея только навыком уровня "забивания гвоздя" не представляет никаких проблем.

Marauder_64
он наверняка ставится на все переломки .

а про импортные вообще молчу - я не знаю, какие там системы фиксации поршня во взведенном состоянии.

Кайнын
уже можно голосовать рублём :-) http://gunszip.org/topic/25/335733.html

Это радует!
В субботу последний экзамен - сопромат...
Если сдам на 5, то будет повышенная степка 😊

2Кайнын :
Дядь Саш, наверно недалек тот день, когда появится модификация для пистолетика ИЖ-53... вот уж где непочатое поле деятельности. Пусть резервуар будет короче, с интегрированными редуктором (или вобще без редуктора - местат там маловато) и манометром, пусть манометр выступает снизу рукоятки - зато какая альтернатива кроссману 2300/1377(РСР). Да если учесть доступность ИЖика и качество производства КИТа - вот вам и "народная РСР".
А для импорта прийдется, наверное, подольше пёркой (сверлом по дереву) внутри приклада поработать...

Ура!!!Сопромат сдал на 5!
Все... жду получки 😊

Ну наверное скоро и до МР-514 дойдут у умельцев руки... Что несомненно радует:-)

Где можно увидеть мини-ЗС ?

Симан
Где можно увидеть мини-ЗС ?

С насосом Хилл в комплекте идет шланг мама резьба 1/8".
Возможно ли штуцер от мини-ЗС присовокупить к этому шлангу?

Симан
Возможно ли штуцер от мини-ЗС присовокупить к этому шлангу?

ИЖ-53... вот уж где непочатое поле деятельности. Пусть резервуар будет короче, с интегрированными редуктором (или вобще без редуктора - местат там маловато
