Внутренняя и внешняя баллистика РСР и ППП пневматики

Многолетняя сумбурность и отсутствие систематизации в насущных темах пневматики побудила меня создать эту тему. Тут мы можем рассматривать все сокровенные нюансы пневматики без любых предрассудков и авторитетов, только реальные полезные факты. Как новичкам, так и опытным владельцам пневматики эта тема может быть интересной. Для затравки темы я приведу графики баллистического коэффицинта лёгких слагов HN. Самые интересные заблуждения и факты о пневматике ждут вас в этой теме

подпишусь

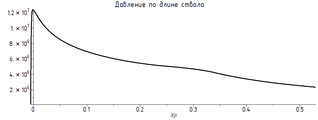

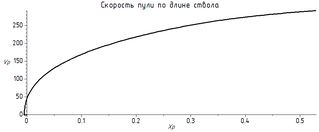

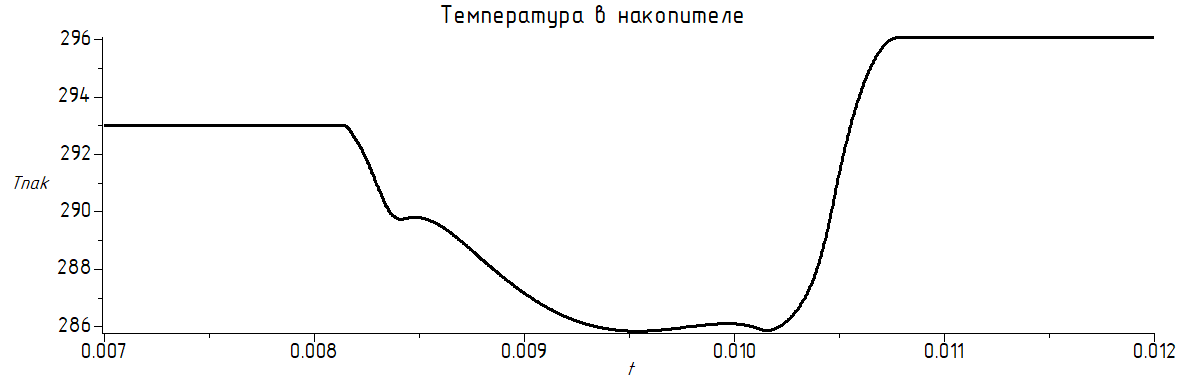

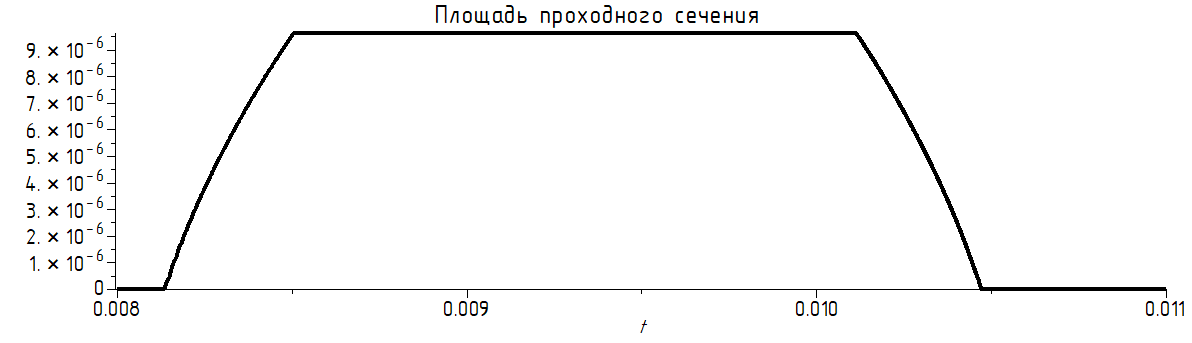

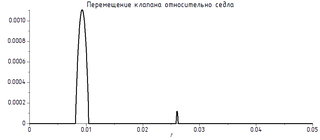

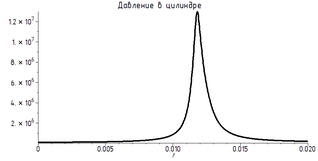

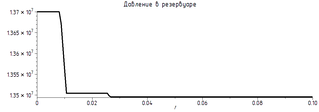

Графики внутренней баллистики РСР пневматики

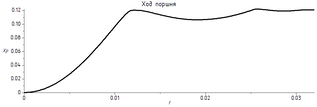

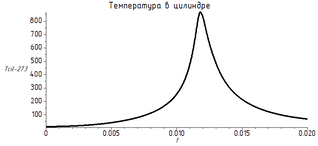

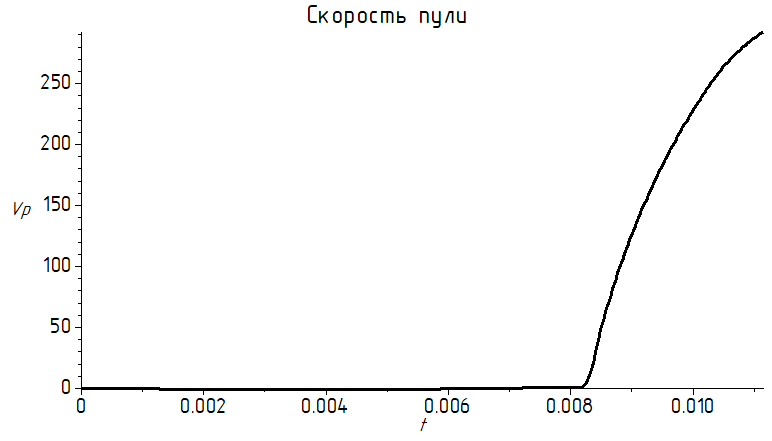

Графики внутренней баллистики ПП пневматики

Можно комментарий по графику

т.е. выстрел идет со 120атм. на старте над клапаном 120, под ним 1.
при полном открытии над клапаном 120 (грубо), под ним 119. так?
тогда получается что клапан без пружины закрывает давление в 1 атмосферу. так?
и что за ступеньки слева и справа?

А можно график БК хевика например посмотреть на той же поляне что и слаг?
Сравнить и оценить характер и масштабы изменений так сказать

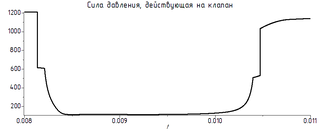

Клапан отделен от объема резервуара блоком манометра с небольшим отверстием. Изначально давление в этом объеме соответствует давлению в резервуаре — оно прижимает клапан с силой порядка 120 кг.
Начнем объяснение характера графика слева направо:
• Первое плато соответствует силе от прижимающего давления.
• Далее при открытии клапана на его заднем торце возникает распределение давления (противодавление), которое значительно снижает общую силу, из-за чего на графике наблюдается обвал.
• Затем по мере небольшого перемещения клапана это распределение сил на заднем торце меняется, но интегральная (общая) сила слабо меняется до определенного момента, поэтому мы видим второе плато.
• Когда клапан продвигается на расстояние, при котором периферия заднего торца выходит из зоны разрежения (вызванного высокой скоростью потока в районе отверстия под клапаном), противодавление растет, и происходит более активное уменьшение общей силы закрытия клапана.
• Затем сила падает до некоторой константы, соответствующей разности давлений на торцах штока клапана (чем больше диаметр штока, тем больше будет эта сила).
• В дальнейшем ситуация повторяется почти зеркально, но с поправкой на дросселирование через блок манометра и некоторое снижение давления в резервуаре.

Где-то был график по Хевику, чуть позже найду

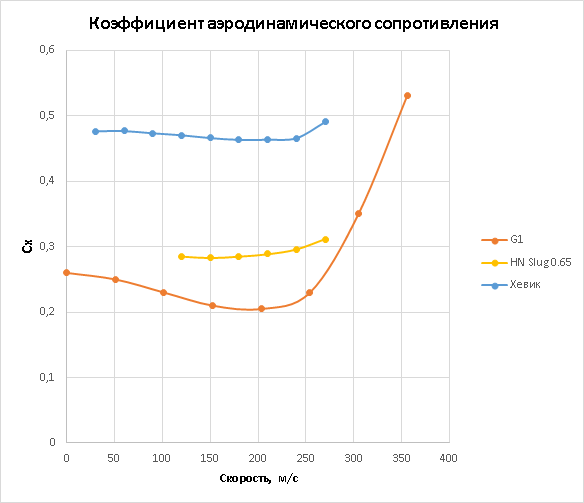

По Хевику

alexandrospashuk
...Самые интересные заблуждения и факты о пневматике ждут вас в этой теме

...жду...

alexandrospashuk
В дальнейшем ситуация повторяется почти зеркально, но с поправкой на дросселирование через блок манометра и некоторое снижение давления в резервуаре.

...что есть "блок манометра"?

да, интересно.
блок манометра - это что-то типа ЗО на рср с редуктором? или он - блок манометра - НЕ отделен дросселем от объема всего резика?

by alexandrospashuk:По Хевику

похожи они друг на друга.
можно и у других пуль ожидать чего-то похожего...
речь про слаг 0,65г и хевик 0,67г для 4,5мм?

by alexandrospashuk:Первое плато соответствует силе от прижимающего давления.

т.е сила 120хFкл давит-давит, затем подлетает ударник, борется с ней сначала безуспешно (первый обвал на графике), затем клапан приоткрывается (левое "плато"), ну и затем открывается по полной до выравнивания (почти) давлений над и под ним (клапаном).
так?
