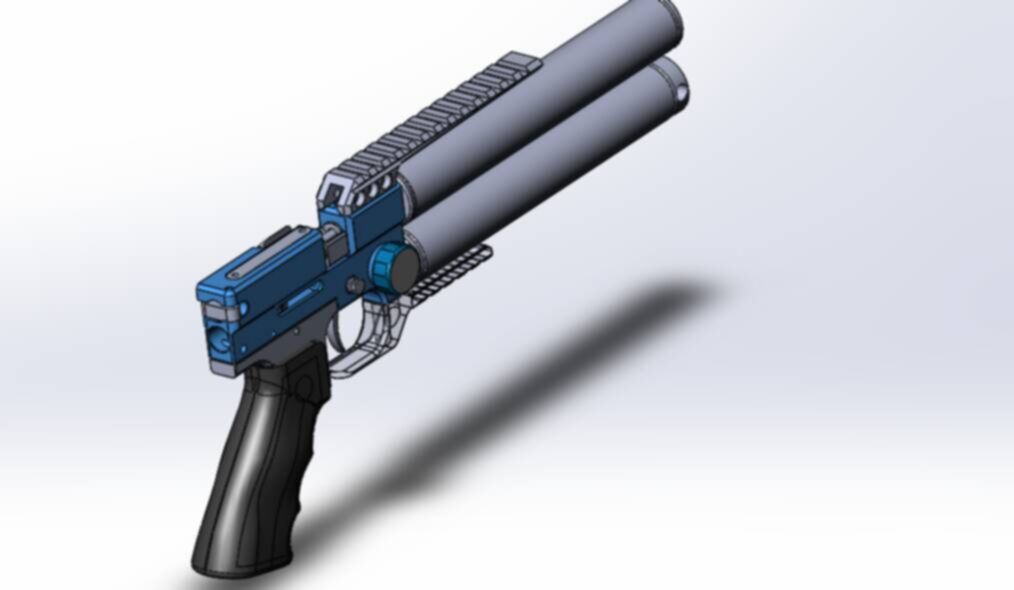

Пистолет-карабин Waldgun Raven 4.5/5.5 ксо до 3х дж

по ттх;
Диаметр модератора -30мм
Диаметр Резервуара -30мм
Длина стволика(Впистолетном варианте)-150мм
обьем резервуара ~90 кубиков
Вес ~ 0.85 кг
Общая длина 34см

Так же пистолет может быть в варианте "Резервуар 32мм, модератор 28мм"

Johnson44
А что за колëсико справа на коробке?

Манометр ж 😊

XuTpblu
Давно хотел создать что нибудь компактное, и довольно таки легкое, ну и пришел на ум пистолет такого плана...
В будущем планирую сделать крепежи на коробки под сьемный-складной приклада, ну а пока... Первые образцы будут в пистолетном варианте

скопируйте однозарядный РСР пистолет Велес-коротыш. У него длина ствола 195мм, сделайте его ещё на 20мм короче- с длиной ствола 175мм. Этого хватит чтобы разгонять пулю 0,5 грамма до нужной скорости 188-195м/с

Все что иное не будет приживаться в массах ибо слишком габаритное для пистолета как такого.
Любой РСР-пистолет таковым не является из за его габаритов. Т е речь может идти лишь о "пистолетном форм-факторе" а не о пистолете.
Исключение существует лишь одно- Велес коротыш

gnom
Атамановский рычаг запатентован, могут быть последствия если так и оставить.
https://yandex.ru/patents/doc/RU2609622C1_20170202

Бред какой то, клапан тоже наверное запотентовали?

Так же можно сказать про резиновое кольцо в казне, которое досылатель уплотняет
Рычаг не полная копия, создавая модель рычага, я отталкивался от геометрии коробки

by XuTpblu:пистолет такого плана...

petroff-a
а сэр Тификат будет?

Конечно

Бред какой то, клапан тоже наверное запотентовали?

Так же можно сказать про резиновое кольцо в казне, которое досылатель уплотняет
Рычаг не полная копия, создавая модель рычага, я отталкивался от геометрии коробки

Мне пофиг, это не мое дело 😊
Однако замечу, что предметом защиты интеллектуальной собственности, тут будет выступать именно вот эта вот "скрытость рычага", то, что он не выступает за габариты коробки.
Это вполне обычное явление, таких примеров целая куча и копируя что либо в том или ином виде, лучше заранее выделить время на изучение существующих патентов.
Но вообще, я бы порекомендовал проконсультироваться с кем нибудь из представителей компании. Во избежание, так сказать, потенциальных правовых последствий.

gnom

Мне пофиг, это не мое дело 😊
Однако замечу, что предметом защиты интеллектуальной собственности тут будет выступать именно вот эта вот "скрытость рычага", то, что он не выступает за габариты коробки.
А вообще, это вполне обычное явление, таких примеров целая куча и копируя что либо в том или ином виде, лучше заранее выделить время на изучение существующих патентов.
Но вообще, я бы порекомендовал проконсультироваться с кем нибудь из представителей компании. Во избежание так сказать потенциальных правовых последствий.

Ваталий, спасибо, в любом случае!! До производства свяжусь с представителями, тем более они сейчас находятся в одном здании с «Ниц оружие»

Скорее всего выведу рычаг за пределы коробки

Хотя у меня выступает за коробку, но в любом случае надо обговорить этот момент

by XuTpblu:клапан тоже наверное запотентовали...Так же ...резиновое кольцо в казне?

by XuTpblu:за пределы

а есть такая же картинка 32/28? штобы рядом оба: 28/28 и 32/28?

petroff-a

а есть такая же картинка 32/28? штобы рядом оба: 28/28 и 32/28?

На фото 30/30, а можно 28/32

petroff-a

А вот "скрытый" рычаг, если запатентован - в народ не скоро пойдет.
Так что лучше проверить...

"в народ" не пойдет Ничего "пистолетного" из за больших габаритов любого пистолета РСР.

Вот сваяли люди очередную мандулу-, да, она хорошая пригожая и прочая. Но зачем она нужна вообще? Это Не пистолет. Это типа очередной донор к карабину. Ну или просто чтобы висел в линейке продаж. Покупать его не будут. так зачем его проектировали и изготавливали вообще? ATAMAN APS21
https://ataman.store/category/...Metal_kal_45mm/

РСР по Удельной энергетике это "ружьё на дымном порохе" и пистолет на этом принципе получается плюс минус пистолет по габаритам как был у Пушкина-Дантеса.
Выход тут один единственный повторюсь повторение компоновки однозарядного пистолета Влес -коротыш с 175мм м стволом- под пулю 4,5мм весом 0,5 граммов. Вот эта концепция получится размером с тот самый Пистолет. О котором думает потенциальный владелец.

XuTpblu

по ттх;
Длина стволика(В пистолетном варианте)-150мм
обьем резервуара ~90 кубиков
Вес ~ 0.85 кг
Общая длина 34см

длина "железа" пистолета Велес-коротыш при 195мм м стволе от тыльника затвора до кожуха ствола 293мм( без контрагайки). Всего. Повторю ствол длиной 195мм.

И поэтому из за габаритов он воспринимается именно как Пистолет. И именно поэтому Велес коротыш никогда не продавался "на вторичном рынке"(за исключением редких случаев образцов с бессмысленным но беспощадным необратимым тюнингом его владельца и с кучей довесок типа плохих коллиматоров и прочего г..).

Мне жаль очередных разработчиков очередной РСР -пистолетной мандулы.Которые "идут своим путём" Ну не будут её покупать и всё. так зачем её изготавливать?

Я было пытался донести эту нехитрую мысль в свое время до разработчика пистолета Атаман АРС 21 очень самонадеенного Пехто. Он меня забанил в своей теме. ( ну может обиделся, он писал что якобы я его троллю(?).
"Года минули страсти улеглись" как говорится, и Что в результате? Ни Пехто в Атамане, ни покупателей этого пистолета. Результат ноль.И Это было Предсказуемо. Мне жаль их

by ivik:-Ну не будут её покупать и всё.
-пистолета Атаман АРС 21

petroff-a
-Уважаемый, у Вас есть статистика пистолетных продаж? Поделитесь, плз. Интересно...

Велес-коротыш 4,5мм не продавался Никогда на вторичном рынке

petroff-a
- а АПС21 интересный пестик был. Жаль, что не родился до конца...

petroff-a
-Уважаемый,

можно и попроще писать мне, я не столь обидчив и не столь мнителен как был вышеупомянутый Пехто

------
С уважением, Алексей

7leo77
Если именно про пистолет говорить, то велис с его однозарядностью и

7leo77
при этом длинной коробкой, ИМХО, не лучший вариант.

7leo77
Но + модер "сорделькой" надо накрутить. Прощай размер.

7leo77
В лайт ттх атаман интереснее.

7leo77
А на этом песте всё хорошо. Модер интеграл, приемлемые размеры.
Я бы его "как для пистолетной" стрельбы не воспринимал. А компактный

ivik
всё хорошо кроме длины пистолета ( он длинноват) и длины ствола 150мм. Коротковат даже для легкой пули 0,5 грамма. Длина ствола у РСР пистолета должна быть не менее 175мм Короче нерационально делать

-Ничего не слабоват.д20 -067 будет.
-Модер нужен, ибо с ним токапук при грамотной начинке.
-Спрос будет, уверен.
-Давно так Велис не хвалили... Это что то не то ..
-Мне интересно, я возьму.

XuTpblu
150мм пулька 0.67 20.5-21.5 летит: может вам для 0.5 лучше смотреть в сторону 10-12см дудки?

она будет лететь но с грохотом и с плохой кучностью.

Тут такая картина по баллистике пистолетов вообще

ниже скорости пули 175м/с опускать нельзя ибо будет сказываться антропогенный фактор-тремор рук итп

Выше 195м/сек повышать тоже смысла нет ибо потом будет на кучность влиять газовый факел, бОльшая отдача, шум от выстрела итп негативные факторы.

У точнейшего револьвера Хайдурова Тоз 49
7,62мм скорость пули была 195м/с. Больше и не надо. Там был хлопок звук от выстрела.

Ах да я забыл спросить вероятно ваш пистолет будет прямоточным. Редуктора не планируете?

7leo77

-Давно так Велис не хвалили... Это что то не то ..
.

а его нет, Велеса в продаже и давно. Вот и не пишут ничего о нем. он у немногочисленных владельцев

Ответ:
А как же Добер, Барма, Искра. Везде д10-д40 0.67. и можно попадать в пачку сигаретную на 70м.
Это же не спорт пистоль, это компактный девайс в пистолетном факторе. Так ега я вижу.

7leo77

А как же Добер, Барма, Искра. Везде д10-д40 0.64. и можно попадать в пачку сигаретную на 70м.
Это же не спорт пистоль, это компактный девайс в пистолетном факторе. Так ега я вижу.

Я пишу о том что пистолет должен оставаться пистолетом а не "неким девайсов вообще" из которого можно стрелять и попадать.

"Компактный" это когда длина порядка 290мм 280мм. А если как Искра это не пистолет это пистолетный формфактор..

"Пистолетный формфактор" не ложится в душу.

Кстати вот про Велес. Есть ведь ещё Велес-стандарт.Длина 340мм Он у меня был.
Это тоже не пистолет. Это пистолетный формфактор И его до недавнего времени можно было купить с рук.
А вот Велес коротыш 293 мм длина уже нет. Не продавали его

Что то я много расписался. "Больше РСР-шек-хороших и разных". В конце концов так

Что то я много расписался. "Больше РСР-шек-хороших и разных". В конце концов так[/QUOTE

Вот, то то же. Мне "перепесты" нравятся! Но и согласен с Вами, именно пистолет то же хорошая затея. Их просто не надо ровнять и сравнивать. Ведь стрельба с рук по пистолетному, это совсем другое. Нечто ближе к спорту.

by ivik: пистолет должен оставаться пистолетом...
"Компактный" это когда длина порядка 290мм 280мм.

by ivik:нет, Велеса в продаже

Сколько там от ДС до переда интеграшки? Наверное 8см будет. Из них срезать 6см - и вот вам 28см.

by ivik: пистолет должен оставаться

petroff-a
ну а вот так -это пистолет или "фактор"?

Даже без "обрезания", пользовать и так и так будут. То есть решит хозяин.

Nosovvit
Мне нравится, взял бы. В этом году появится?

надеюсь в конце лета

XuTpblu

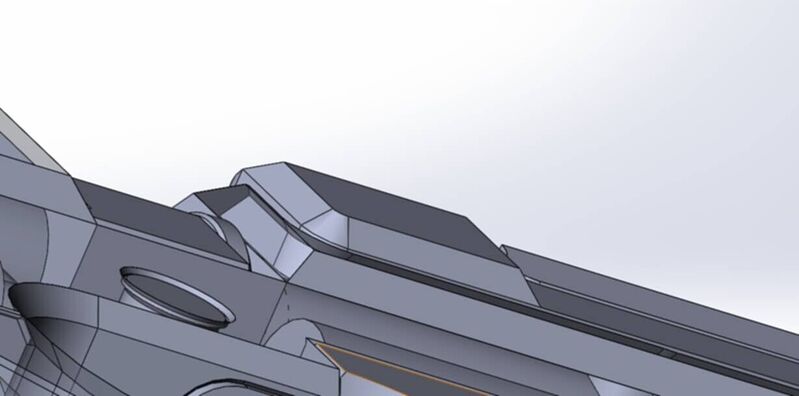

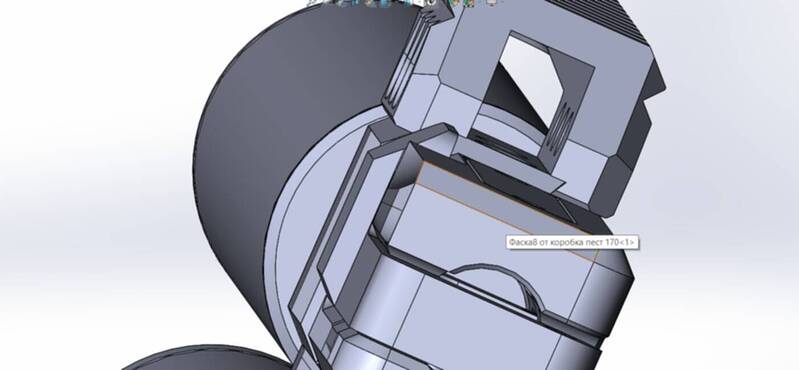

Рычаг пришлось модернизировать, и вывести на за габариты коробки,слево, и сверху

Да офигенно!

Nosovvit
Резервуары из цилиндра точатся? Может без передней пробки, просто дно оставить, а порт заправки в коробке? Резик маленький и с пробкой еще меньше

Володь, а вот это идея хорошая, раз манометр и так в коробке. А запр. порт перенести на заднюю пробку.

Nosovvit
Резервуары из цилиндра точатся? Может без передней пробки, просто дно оставить, а порт заправки в коробке? Резик маленький и с пробкой еще меньше

Тогда получается онлипрямоток)))
Порт заправки можно расположить в задней пробке

by Nosovvit:И прикладец похожий

XuTpblu

Тогда получается онлипрямоток)))
Порт заправки можно расположить в задней пробке

И хрен с ним, прямоток так прямоток. Где очередь занимать?
Тока чур с прикладом.

by Nosovvit:Фишку какую то надо добавить.

XuTpblu
Это не финишная, к моменту производства доработаю, и добавлю крепеж для складня
Думаю вариант со скелетным складным супер

Скелетный складень должен зайти. А то кругом или кочерги или арки.

ivik
всё хорошо кроме длины пистолета ( он длинноват) и длины ствола 150мм. Коротковат даже для легкой пули 0,5 грамма. Длина ствола у РСР пистолета должна быть не менее 175мм Короче нерационально делать

Любая попытка многозарядности сразу приводит к тому, что досылатель надо куда-то деть. Это сразу длина коробки. И по итогу в пистолетных габаритах всегда получается нечто с резиком пипеточного объёма и стволом 100мм.
Либо стрельба из клипа без досылания, как делают некоторые большие фирмы.
Но "у нас таких нет, у нас все нормальные ребята".
https://www.youtube.com/watch?v=CHqy9Gh3AUw

by Grunherz:попытка многозарядности... Это сразу длина коробки. И по итогу...

by Grunherz:с резиком пипеточного объёма

by XuTpblu:куда больше?

Хочется верить, что пойдет в серию.

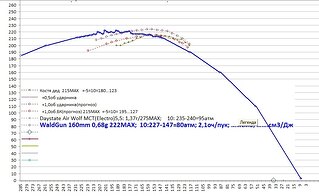

by XuTpblu: на плато с песта 16см

petroff-a
по феньшую плато спереди тоже должно начинаться с 21,2. а это будет где-то на 225атм, и шутов будет немного побольше...
а на каком давлении закончился отстрел?

Что то в районе 150-140

by Maksimus82:плато отличное!

Maksimus82
Очень интересный пестик! И плато отличное!

Хочется верить, что пойдет в серию.

Так это обрез от винтовки. Что то не то в нем.
Raven другое дело совсем. С таким плато может и редуктор нафиг не нужен

Nosovvit

Так это обрез от винтовки. Что то не то в нем.
Raven другое дело совсем. С таким плато может и редуктор нафиг не нужен

Там однотипно все будет , может даже лучше из за более легкого ударника

С таким плато может и редуктор нафиг не нужен

nord170
Тогда и на хер воздухом заправлять,пихайте со2 ,не,ну а ху..и?
Ладно при изготовлении Wald Gun Coax съехали на трудность исполнения редукторного варианта,микро размеры и все такое.
Здесь то что мешает поставить редуктор? В 4и5 ЗО то надо куба 3-4....

согласен
резик с передней пробкой(с манометром) в будущих моделях есть, редуктор не проблема

Никогда не удалял Сообщения, то эта писанина крик души, не о чем, в моей теме.
Извиняй, но лучше создай отдельную тему

7leo77
Давайте устоем перекличку, кому интересен проект?!
А то как то глохнет хорошая тема.

перекличка такая что люди с упорством достойным лучшего применения клепают и клепают мертворожденные девайсы год за годом.

Они не то делают.

Что нужно. Повторить пистолет Велес коротыш.
У него ствол длиной 195мм. Нужно укоротить на 20мм. чтобы был 175мм.И соответственно уменьшить велес на 20мм
И поставить в шептало маленький шарикоподшипник чтобы спуск был получше. редуктор ставить по типу Хума ( голландия)Всё

И всё. Не нужно плинковскому РСР пистолету ничего.
-Ни стравливающего с резервуара гужона ( достаточно упереть шток боевого клапана в березовый чурбачок)
-не надо манометра
-не нужна многозарядность

Ничего этого не надо. Нужен просто кучно стреляющий пистолет с небольшими габаритами. Он может быть изготовлен Только в форм факторе Велеса укороченного.
Нет будут клепать и клепать дрыны

ivik

Не нужно плинковскому РСР пистолету ничего.

Нужен просто кучно стреляющий пистолет

nord170
Как то не срастается....Ты уж определись в хотелках.

да он уже давно изготовлен Эдуардом.
Это Велес-коротыш. И фиг его купишь на вторичке
Его повторить и всё.

Нет все клепают вещи которые не нужны народу

ivik

да он уже давно изготовлен Эдуардом.
Это Велес-коротыш. И фиг его купишь на вторичке
Его повторить и всё.

Нет все клепают вещи которые не нужны народу

Чем сейчас занимается Эдуард? Лешаков клепает? Ни Матадоров, ни Лель, ни Велесов вроде больше не делают. Ничего нового на рынке в принципе нет, кроме полуавтомата от Атамана, но там ценник космос и размеры.
В этой теме человек пытается и делает что-то свое, новое. Покупатель проголосует рублем сам.

Konstantin_39

Чем сейчас занимается Эдуард? Лешаков клепает? Ни Матадоров, ни Лель, ни Велесов вроде больше не делают.

Konstantin_39
Ничего нового на рынке в принципе нет,

Konstantin_39
кроме полуавтомата от Атамана, но там ценник космос и размеры. .

От этого идёт и ТТХ кучного РСР пистолета нормального габарита

Схема Компоновки Только Велес-коротыш( почему? потому что Только эта компоновка позволяет укоротить всю схему узлов и механизмов):
-калибр только 4,5мм
пуля весом 0,475г или 0,51г
скорость 175- 190мс ( а более и не надо по бумаге и по крышкам от полторашек)
-длина ствола 175-195мм ( лучше 175мм) ( короче нельзя пулю разгонять не будет, длиннее тоже нельзя ибо будет получаться дрын "пушкин-дантес"

И поэтому очередной ваятель " чего то своего, нового" минуя опыт Велеса-коротыша опять в который раз будет повторять большой "дрын " который нафиг никому не нужен

Konstantin_39
В этой теме человек пытается и делает что-то свое, новое. Покупатель проголосует рублем сам.

Это не я такой пессимист это законы физики которые почему то все игнорируют.

Как убеждал год назад ( или поболее) чудного человека с ником Пехто
( или Печто). е он был упрям ваял самозарядный дрын-псевдопистолет.

В результате ни псевдопистолета, ни Пехто.Нет, прототип он создал для выставки. Зачем он нужен? Самозарядный РСР-дрын ? с собаками в период гона разве что бороться

by ivik:клепают вещи которые не нужны народу

petroff-a
😊 😊 😊
Государство - это я! - сказал Людовик 14й кажись.
Народ - это я! - не Вы заявили?
Ну хотя бы про пневмонарод 😛

вот вам и народ. его мнение. а атаманов в продаже я видал

petroff-a
Про укоротить велес - обратились бы к Эду. Он, бедолага, сидит на никому не нужном Л2, и не знает что нужно народу. А столько бабла мимо него пролетает.... 😛

против бабла Эдуард не пролетит никогда. ОН клепает то что что выгоднее на сегодняшний день. А Хорошими Пестиками РСР заниматься не выгодно по определению в нашей стране

Konstantin_39
Это уже сектантство какое-то. Секта святого Велеса. И пророка его Коротыша. Прости Господи...

по существу вопроса вам есть что написать? или только бла бла бла?

Эдуарда Учили. И он в отличии от 99% ваятелей и
"песдаболов бла бла бла " работал и работает Именно По своей специальности.

Эдуард инженер-механик с дипломом питерского политеха.
В тч и Потому он изготавливал то что надо.

А остальные " ваятели", "самородки" с 8 ю классами образования ( по факту) смотрели на огнестрельный .22лр Файнверкбау, и чисто-спортивный РСР пистолет- дрын и думали "а что мы с него можем взять то для РСР пистолета для плинка?"
Да ничего нельзя взять. Вот и сваяли атаман который нафиг никому не нужен. И которого на вторичке хватает по той же причине

by ivik:по существу вопроса вам есть что написать? или только бла бла бла?

by Konstantin_39:Тут вообще не об этом тема.

Nosovvit
Да все ждут, но не признаются 😊

Да признаемся, толку то..

ivik
...Эдуарда Учили. И он в отличии от 99% ваятелей и
"песдаболов бла бла бла " работал и работает Именно По своей специальности...

ivik
Эдуард инженер-механик с дипломом питерского политеха.

Гуманитарный
Инженерно-строительный
Физики, нанотехнологий и телекоммуникаций
Военно-технического образования и безопасности
Дополнительного образования
Компьютерных наук и технологий
Металлургии, машиностроения и транспорта
Передовых производственных технологий
Прикладной математики и механики
Физической культуры, спорта и туризма
Энергетики и транспортных систем
Промышленного менеджмента, экономики и торговли
Факультет военного обучения

xAndrey
?

Гуманитарный
Инженерно-строительный
Физики, нанотехнологий и телекоммуникаций
Военно-технического образования и безопасности
Дополнительного образования
Компьютерных наук и технологий
Металлургии, машиностроения и транспорта
Передовых производственных технологий
Прикладной математики и механики
Физической культуры, спорта и туризма
Энергетики и транспортных систем
Промышленного менеджмента, экономики и торговли
Факультет военного обучения

by XuTpblu:надеюсь в конце лета

petroff-a
так мне продавать свою Искру, или пока рано? 😛

Рано, честно так и не занялся еще))
Надо думаю еще хорошенечко доработать модельку; под устанавливаемый приклад, да и по мелочи все переработать.

честно так и не занялся еще))

nord170
Вот ждешь....ждешь....Купишь потом что-то,а тут бац,и релиз вышел....изверги)))

Да и не говори

XuTpblu
Скоооорооооо😀

Хорошие новости!

ivik

длина "железа" пистолета Велес-коротыш при 195мм м стволе от тыльника затвора до кожуха ствола 293мм( без контрагайки). Всего. Повторю ствол длиной 195мм.

И поэтому из за габаритов он воспринимается именно как Пистолет...

Ragni
А если обойтись без досылателя и стрелять прямо из барабана? ,тогда можно сдвинуть барабан в самый зад коробки ,резик с бк можно поместить в ручку ,а спереди под стволом или вокруг ствола допрезик .ствол 150мм в папе может дать около 30дж ,к нему для компактности модер с рк ,это около 40мм .если пожертвовать редуктором ,то вполне можно в таких габаритах (220-240мм с модером )разместить около 50 -60 кубов ввд

На Fx impact так клапан устроен, и ударник. барабан смещен почти в самый зад коробки

А у меня классическая схема, и да, мощность ограничена до 3х дж

Ragni
А если обойтись без досылателя и стрелять прямо из барабана?...

xAndrey
Тогда...проще взять готовый пест на СО2 по воланы, баллон ВД на 0,25л. и соединить их с помощью мамбы и переходника на быстросъемах.

Plinker89
Их дохлоклапаны расчитаны на 60атм, с воздухом за 120атм они не справятся

by XuTpblu:Скоороо

petroff-a
к НГ2026 будет первый пук? 😛

Видели бы вы, какие мне детали сделали.. Есть видео на канале Waldgun

И этого чпушника мне порекомендовали)))
Лучше бы я в ручную сделал))) Нооо, мне лень!)

by XuTpblu:Нооо, мне лень!

13-12-2024 22:33 профайл nord170 Редактировать сообщение Цитировать ...
Вот ждешь.... ждешь....Купишь потом что-то,а тут бац,и релиз вышел.... изверги)))

nord170
Почти год прошел....

Ну бывает, коакс тоже год ждали

XuTpblu
Начал набор желающих

by d!k:Уже скоро.
