Ресивер Short Action

hairman 04.07.2011 - 23:27

Господа, кто может помочь в уточнении размеров ресивера Short Action от 700-го Ремингтона?

С уважением, Павел.

aw308 04.07.2011 - 23:34

hairman 04.07.2011 - 23:42

Как раз с этой картинки я перерисовал и перевёл в мм. Совпали к сожалению не все размеры... 😞
Если вкратце, то для формирования посадочного места купил ложе от SPS Varmint, для померять. На начальном этапе пректирования этого было достаточно. Сейчас, на финише хочется размеры поточней...

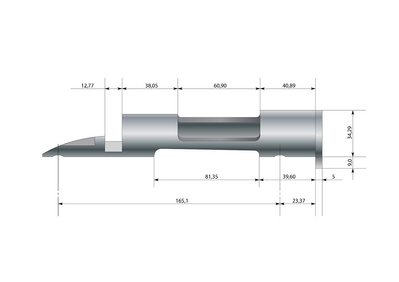

Вот то, что получается в мм., в персчёте с дюймов:

По осям винтов получается фактическое расхождение более трёх мм. при сопоставлении обмеров, взятых из SPS Varmint и картинки.

evgenkim 14.07.2011 - 12:45

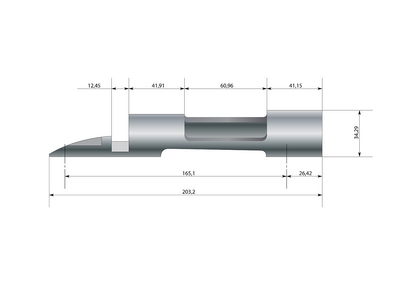

что смог, ошибка может быть в сотых мм

hairman 14.07.2011 - 12:49

evgenkim
что смог

Спасибо!!!
С уважением, Павел

Космонавт78 16.07.2011 - 09:38

Вот такую картинку у себя нашел:

Она?
С ув.

hairman 16.07.2011 - 11:27

Виталий, привет!
Я именно с неё и перечерчивал. При сравнении с ремовской ложей вылезло расхождение по размерам.
Евгений, ака evgenkim уточнил по верхам - там виден косяк в почти 4 мм.
По низу бы промерить...
С уважением

hairman 26.07.2011 - 12:29

psihosic 11.01.2014 - 11:42

Товарищи!

Подскажите пожалуйста! Какая резьба на ресивере в отверстиях под винты для крепления оснований оптики?

Задумал планку ремовскую забубенить на мелкан.

Винты есть, планка есть, а какой метчик купить не знаю!

Космонавт78 11.01.2014 - 15:02

Винты есть, планка есть, а какой метчик купить не знаю!

В таком случая я бы новую резьбу нарезал с мелким шагом 😊

------------------
С уважением, Виталий.

Paul666 11.01.2014 - 19:10

Резьба там 6-48, метчик под нее хр...н найдеш!

vtb 13.01.2014 - 09:05

psihosic

Товарищи!
Подскажите пожалуйста! Какая резьба на ресивере в отверстиях под винты для крепления оснований оптики?
Задумал планку ремовскую забубенить на мелкан.
Винты есть, планка есть, а какой метчик купить не знаю!

я может туплю, но а как эти вещи взаимосвязаны?
если у вас ремовская планка и вы ее на мелкан хотите поставить то вам по месту надо сделать 4 отверстия и нарезать резьбу.

а винты просто подобрать с метрической резьбой под размер.

PS
а так там винты 6-48

psihosic 13.01.2014 - 11:21

Космонавт78
В таком случая я бы новую резьбу нарезал с мелким шагом

vtb
а винты просто подобрать с метрической резьбой под размер.

Да я вот поначалу тоже так подумал, но знакомый токарь грит надо родные ставить - типа они крепче любой подобранной сыромятины, мол прослабнут они!!!??? Короче поверил я ему)))

Paul666
Резьба там 6-48, метчик под нее хр...н найдеш!

vtb
PSа так там винты 6-48

Спасибо всем!!! Уже ощутил на себе сложность поиска метчика. Буду что-нибудь подбирать попроще.

hairman 13.01.2014 - 11:46

Подберите винты в Вюрте. Там есть чёрные, с классом прочности выше десятки - для мелкана будет с избытком.

levoved 13.01.2014 - 17:49

Вот тут /topic/91/1285751.html
народ рассказывает, что можно просто приклеить. Тем более на мелкан. Может и правда можно, изучите вопрос, не понадобится резать коробку.

psihosic 14.01.2014 - 09:42

levoved
можно просто приклеить.

Спасибо за подсказку! Но чисто психологически я не готов ставить прицел на клееную планку, буду думать всегда, ай бы не задеть за что, а то отвалиться))) Резать надо, резать...
