omsik

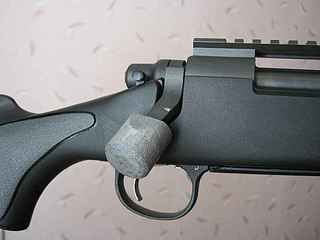

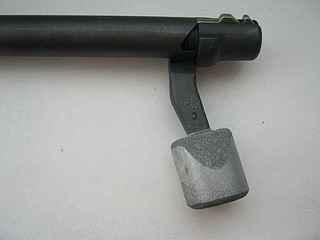

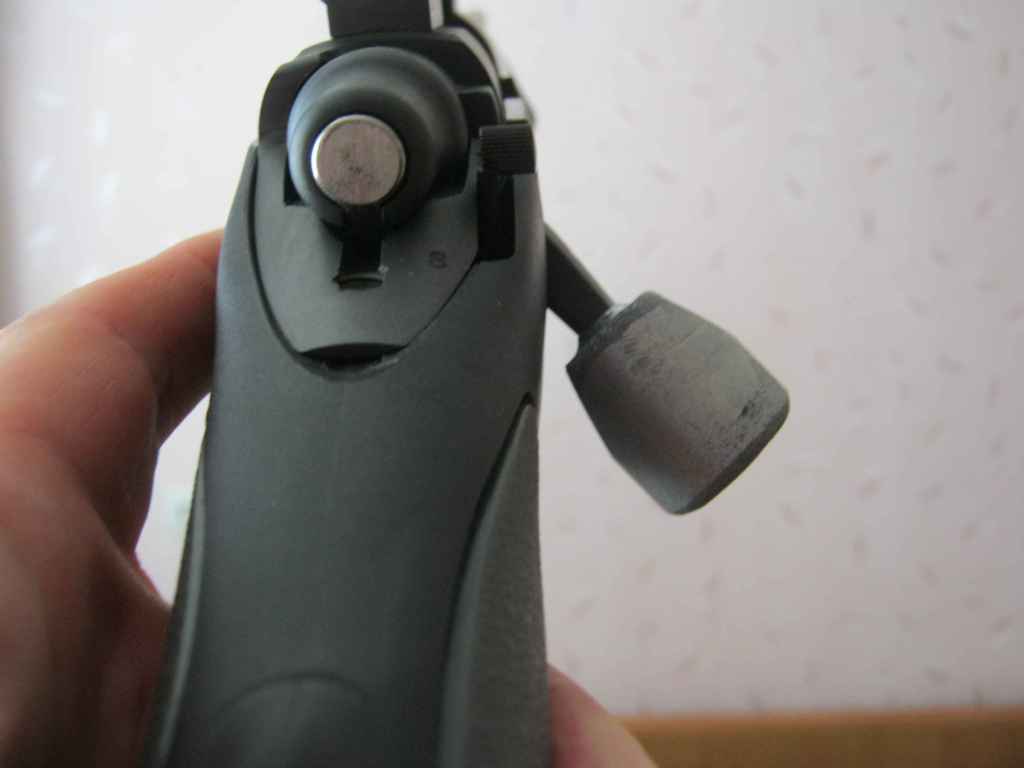

Всем здравствуйте!Хочу поделиться своим опытом изготовления вышеуказанного девайса. Не судите строго.
В общем, захотелось заиметь bolt lift или knob на своем Реме, а тратить деньги и портить родной затвор не хотелось.
Замесил эпоксидный клей, добавил немного серебрянки (для цвета и крепости), закрепил затвор, намазал его и форму маслом, опустил его в цилиндрическую форму и залил клеем. Сохло все это около 1,5 суток. После чего, провернув затвор, вынул его. Обработал напильником и покрасил в радикально коричневый цвет (черного не было). Выкладываю последовательность действий в фотоотчете.
Всем удачи!
Космонавт78
Интересная замануха!Респект за смелость!
Как то тоже думал об этом, но...
Тут тоже будет интересно отписаться: /topic/2/1297207.html
------------------
С уважением, Виталий.
mihasic
А кто мне объяснит, зачем делают такие набалдашники? Казалось бы, только неудобство: у семисотки и так угол поворота затвора огромный, так ещё и набалдашник. Это ж прицел задирать придётся. А за ним гребень подымать. А за ним затыльник переделывать. Чего ради такие жертвы?O G S R
omsikотлично получилосьomsik
mihasicраз у вас нет такой фигни,то вам не понять 😛
Чего ради такие жертвы?
omsik

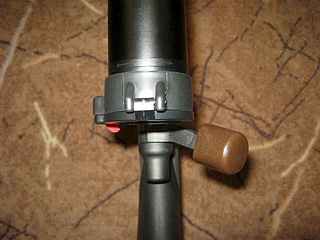

mihasicНеудобство только в том, что при закрытом затворе этот болт выступает в сторону больше, чем родная рукоять. На моем Реме высота прицела 6 см. Болт не мешает. Затыльник и гребень переделывать не нужно. А насчет жертв, то с болтом удобнее работать в перчатках (и зимой), да и быстрее получается затвором шевелить. Попробуйте и поймете;-)))
у семисотки и так угол поворота затвора огромный, так ещё и набалдашник. Это ж прицел задирать придётся. А за ним гребень подымать. А за ним затыльник переделывать. Чего ради такие жертвы?
mihasic
omsik
Неудобство только в том, что при закрытом затворе этот болт выступает в сторону больше, чем родная рукоять. На моем Реме высота прицела 6 см. Болт не мешает. Затыльник и гребень переделывать не нужно. А насчет жертв, то с болтом удобнее работать в перчатках (и зимой), да и быстрее получается затвором шевелить. Попробуйте и поймете;-)))
В смысле - Вы мне предлагаете тоже установить прицел на заоблачную высоту в 6 см, чтобы попробовать? Спасибо, я уж лучше теоретически. А за объяснение большое спасибо.
aw308
раз у вас нет такой фигни,то вам не понять😀
omsik
mihasicВ каком смысле, заоблачную? На Бушнеле только труба 34 мм, а объектив 50 мм. Да высота моноблока. Ниже не получается. Я стесняюсь уточнять, но имел в виду высоту оптической оси прицела над осью канала ствола.
установить прицел на заоблачную высоту в 6 см
yakudza949
mihasicМихаил,там ничего не мешает, НО....чисто моё мнение - убожество страшное.
А кто мне объяснит, зачем делают такие набалдашники? Казалось бы, только неудобство:
Фэн Шуя конечно же никакого...НО это только моё ИМХО. И это, и пластмассовая дрянь, на болтиках, заводская...
как в мультике "Фи Папан - какой у Вас дурной скус" 😊
Каждому своё.
Тут сложно, но именно для людей сделано 😛 - качественно, и с душой.
http://forum.snipershide.com/s...ssis-why-2.html
Моей поделке тоже далековато, до идеала - но хоть "на человека похожа"...
mihasic
omsik
В каком смысле, заоблачную? На Бушнеле только труба 34 мм, а объектив 50 мм. Да высота моноблока. Ниже не получается. Я стесняюсь уточнять, но имел в виду высоту оптической оси прицела над осью канала ствола.
А я вот безо всякого стеснения, прямо и открыто: у меня 40-мм-объективный Бушнел стоит на высоте 40мм от оси ствола. Так что 60 мм - это мне высоковато. Но всё равно спасибо за разъяснения.
pribalt 13
Хорошо получилось у ТС, лучший вариант чтобы понять оно тебе надо или нет, я вот не уверен надобна ли мне такая штуковина. А при таком тюнинге пара ударов молотком вернут все в первоначальное состояние. Вернусь домой попробую))).ТС зачет :-))
Igor-63
Igor-63
Igor-63Темный эбанитовый без резьбы, посажен на эпокс. смолу, стучали молотком- еще живой. Лучше иметь с собой шомпол. Не зря придумали эту х-нь, работать удобнее и легче. До прицелов не достают, хотя стараюсь последние опускать на ствол. Если мешает- напильник исправит.
[URL=/images/g/280/orig/9472364.jpg][/URL]
yakudza949
Igor-63Этот приятно смотрится, и в руке должен быть удобен. 😛
Темный
plamia2
то Igor-63 - а на полированном варианте рукоятка отваливалась?------------------
с уважением P2.
yakudza949
plamia2Кажись Таббовский.
а на полированном варианте рукоятка отваливалась?
Igor-63
plamia2
то Igor-63 - а на полированном варианте рукоятка отваливалась?
Пока нет, так сделан, без пайки.
plamia2
ясно, спасибо.------------------
с уважением P2.
REDFRED
Флинта на нас нет! 😊Я думаю все догадываются,что он сказал бы? 😊
------------------
Как же много в этом мире ЛИЦ которым хочется дать в МОРДУ! (С)
REDFRED
mihasic
А кто мне объяснит, зачем делают такие набалдашники? Казалось бы, только неудобство: у семисотки и так угол поворота затвора огромный, так ещё и набалдашник. Это ж прицел задирать придётся. А за ним гребень подымать. А за ним затыльник переделывать. Чего ради такие жертвы?
Ничего переделывать не пришлось.Прицел встал нормально.Высота 4.6 см.
necza
REDFREDЯ что-то не понимаю? Установка уровня на фото, или просто, чтоб было ??Ничего переделывать не пришлось.Прицел встал нормально.Высота 4.6 см.
Космонавт78
Ничего переделывать не пришлось.Прицел встал нормально.Высота 4.6 см.Ну, главное, что бы удобно было, а то судя по фото я бы сдвинул прицел на 0,5см назад.
Удачных выстрелов! Зачётный Люп!
------------------
С уважением, Виталий.
REDFRED
necza
Я что-то не понимаю? Установка уровня на фото, или просто, чтоб было ??
Набалдашник не упирается в прицел.Ответ Михасику.Вы чего не понимаете?Вопрос конкретизируйте,плиз! 😛
REDFRED
Космонавт78
Ну, главное, что бы удобно было, а то судя по фото я бы сдвинул прицел на 0,5см назад.
Удачных выстрелов! Зачётный Люп!
Виталь ты прав. Чутка подвинул. И с кольцами "поиграл". Прям битва Кролика и флинта получилась 😊 Купер не участвовал 😊 Сделаю фотки- в Очумелых выложу.
REDFRED
https://forum.guns.ru/forums/ic...488/9488599.jpg------------------
Как же много в этом мире ЛИЦ которым хочется дать в МОРДУ! (С)
М У Т А Б О Р
REDFRED
Вы чего не понимаете?Вопрос конкретизируйте,плиз! 😛
Имхо конечно, но по моему уровень должен перед глазами стрелка быть, а не за башней ввода вертикальных поправок... 😀
ГГГГ
М У Т А Б О РЭтот уровень с выносом в сторону, но мне кажется если влево то будет мешать башня подсветки, я думаю это и имел ввиду:
Имхо конечно, но по моему уровень должен перед глазами стрелка быть, а не за башней ввода вертикальных поправок...
necza
[/QUOTE]
Космонавт78
уровень должен перед глазами стрелка быть, а не за башней ввода вертикальных поправок...Я так же, хотел об этом сказать, но понял, что с вынесенным уровнем в дальний конец трубы будет всяко удобней, чем перестраивать зрение на пузырёк перед носом.
Нужно взять себе это на вооружение. Век живи- век учись!
Вот второе фото это и есть классика жанра! Мои поздравления!
------------------
С уважением, Виталий.
REDFRED
Да уровень с выносом.Видно четко.yakudza949
Космонавт78Обычно ставят в самый конец, когда зрение начинает подводить. Я свой уровень, обычный (по центру трубы) продал именно по этой причине... Вблизи расплывается.
Век живи- век учись!
ГГГГ
Так башня подсветки не мешает? Сильно отрывать голову приходиться?
30-5-2014 10:32
Да уровень с выносом.Видно четко.
#30P.M. Ц
М У Т А Б О Р
Пока это актуально задам вопрос здесь:- кто как устанавливает уровень на прицел?

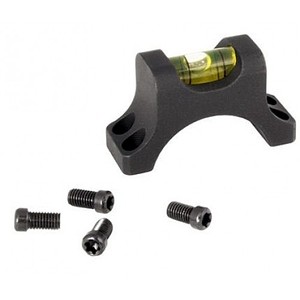

У меня уровень полукольцо NF, ну и кольца эти же соответственно.

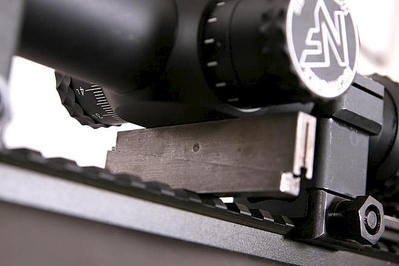

Я сделал так, установив кольца на планку, положил прицел в "постель". Карабин в станке или на сошках с качалкой. Наживил уровень, слегка притянув винты, и одновременно совмещая горизонтальную линию прицельной марки (прокручивая прицел на оси) с объектом имеющим также горизонтальные линии, например крыша дома или кладочный шов стены какого-нибудь строения, выставил карабин по уровню полукольца. Добившись совпадения, затягиваю винты на кольцах.
Зы: вообще установив уровень, понял, что именно этот уровень полнейшая хрень.
Установить пришлось на ближнее кольцо, по известным причинам. Прицеливаясь, приходится смотреть поочередно на уроверь и сетку прицела, поэтому 100% сохранения горизонтального положения карабина по уровню в момент выстрела не удастся.
necza
REDFREDАГА, вот этот момент я прощелкал, недоумение сменилось вразумением 😊.
Да уровень с выносом.Видно четко.
omsik
Такой, по моему, поудобнее.
Установленный на планку за задним кольцом, почти как этот, позволяет держать его в поле зрения.
Космонавт78
Установленный на планку за задним кольцом, почти как этот, позволяет держать его в поле зрения.Бывает планка живёт своей жизнью в отличии от прицела.
т.е.
Это ни есть идеальная выверка горизонтали.
------------------
С уважением, Виталий.
omsik
При установке прицела надо же от чего-то отталкиваться. Установив этот уровень, выверить прицел по отвесу. После выравнивания уровня Вы будете уверены, что и прицел стоит правильно.REDFRED
ГГГГ
Так башня подсветки не мешает? Сильно отрывать голову приходиться?
Менять положение головы не требуется.Достаточно перевести взгляд немного вверх.
ГГГГ
Я тоже с начала поставил на левую сторону,но эта самая башня подсветки категорически мешала,приходилось сильно голову подымать,как будто если уровень стоял без выноса,потом переставил на правую сторону,стало легче,одновременно вижу уровень и мониторю отсутствие параллакса,но блин везде,где фото, видео у всех слева.Космонавт78
При установке прицела надо же от чего-то отталкиваться. Установив этот уровень, выверить прицел по отвесуНе болтайте ерундой.
Нужно просто положить уровень на вивер для того, что бы сверить с плоскостью ресивера, а с ресивера этот же уровень положить на барабан оптики и выровнять прицел, тогда он будет установлен правильно.
Не сравнивайте дешёвые прицелы, что настраиваются по нитке с отвесом, с нормальной оптикой.
------------------
С уважением, Виталий.
omsik
Космонавт78Когда кто-то начинает строить из себя ГУРУ, хочется спросить: может Вы и книги на эти темы пишете? Вы получили какие-то знания и уверовали в их и свою непогрешимость. Вот и все Ваши аргументы. Они мне давно известны. я тоже мало-мало стреляю. Не знаю какой у Вас особо дорогой и геометрически ровный прицел. У меня Люп марк 4 4,5-14х40 Мил-Дот. Может он для кого-то дешевый и кривой, для меня нормальный. Но уровень на планке и на барабане не совпадают. И от барабана я отталкиваться не собираюсь, только от планки, так как она закреплена на стволе намертво. Может для Вас будет откровением, но если установить прицел с заваливанием, к примеру, в 45град. и пристрелять в таком виде винтовку, компенсируя этот завал (добиваясь удержания горизонталей), то при последующей стрельбе (также удерживая горизонтали) пули лягут куда нужно. Это я к тому, что не следует слепо верить только в полученные знания. Нужно думать и своей головой. Установив уровень на планке и выверив по нему прицел, я знаю, что выровняв уровень, я получаю выравнивающие нити (надеюсь, Вы знаете, что это такое) четко по горизонтали. А нитка с отвесом, которая Вас не устраивает, и есть тот же уровень. Возможно, более точный, чем жидкостный.
Не болтайте ерундой.
Нужно просто положить уровень на вивер для того, что бы сверить с плоскостью ресивера, а с ресивера этот же уровень положить на барабан оптики и выровнять прицел, тогда он будет установлен правильно.
Не сравнивайте дешёвые прицелы, что настраиваются по нитке с отвесом, с нормальной оптикой.
Космонавт78
Почему то слово ГУРУ в Вашем посте звучит как оскорбление?! 😊Господин уважаемый, может мы говорим о разном, но прицел выставляется не по планке, а по горизонтали ресивера, проверено опытом.
Люп марк 4, сами понимаете, что это не просто рабочая лошадка, а крутой мерин! Посему перпендикуляр барабанчиков обязан соответствовать должному положению сетки.
Может для Вас будет откровением, но если сетка завалина по отношению к барабанам, то последующие регулировки будут смещать точку не только по положению барабанов, но и в сторону, что не приемлемо для стрельбы на разные дистанции. Посему, если барабаны не будут перпендикулярны ресиверу, то СТП будет гулять! Возьмите себе на заметку.
Вот только жаль, что у Вас:
Космонавт78
уровень на планке и на барабане не совпадаютНу, я надеюсь, что теперь Вы понимаете, что это хреново?
Вот одни из моих старых зарисовок:
REDFRED
Проверил планку относительно ресивера:

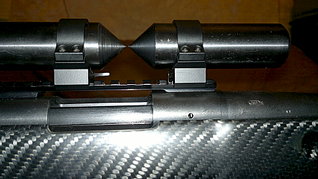

Установил и притер кольца:
Уложил прицел и выставил по уровню, положив его на барабан вертикали.
Тот же Люп Марк 4.Всё красиво! 😊
Вертикаль проверил по зданию в 200 метрах.Затем уровень на прицел и выставил по уровню на ресивере.
REDFRED
Аналогичный "болт-кноб" поселился и на Аргоше.------------------
Как же много в этом мире ЛИЦ которым хочется дать в МОРДУ! (С)
O G S R
Космонавт78это кому он обязан? 😛
Посему перпендикуляр барабанчиков обязан соответствовать должному положению сетки
уровень на барабане это лотерея!где гарантия что он сделан идеально,
сам сетку выставляю по отвесу и потом по нему же уровень
Космонавт78и почему вы думаете что ваши китайские пузырьки имеют идеальную поверхность?
Вот одни из моих старых зарисовок:
aw308
Нужно просто положить уровень на вивер для того, что бы сверить с плоскостью ресивера, а с ресивера этот же уровень положить на барабан оптики и выровнять прицел
перпендикуляр барабанчиков обязан соответствовать должному положению сетки.
Не сравнивайте дешёвые прицелы, что настраиваются по нитке с отвесом, с нормальной оптикой.
Может для Вас будет откровением, но если сетка завалина по отношению к барабанам, то последующие регулировки будут смещать точку не только по положению барабанов, но и в сторону, что не приемлемо для стрельбы на разные дистанции. Посему, если барабаны не будут перпендикулярны ресиверу, то СТП будет гулять!
omsik
Космонавт78Не оскорбление, а ирония. До оскорблений не опускаюсь.
Почему то слово ГУРУ в Вашем посте звучит как оскорбление?!
Космонавт78Ваш опыт - только ваш. И он может быть ошибочным.
Господин уважаемый, может мы говорим о разном, но прицел выставляется не по планке, а по горизонтали ресивера, проверено опытом.
Космонавт78Мне больше нравиться "жеребец". Неосмотрительно доверять такое точное дело такой ненадежной поверхности. Там куча соединений, люфт которых Вы не ощутите пальцем, но он будет. Поверьте мне, как инженеру. Я на это не ориентируюсь и Вам не советую. Но решать Вам.
Люп марк 4, сами понимаете, что это не просто рабочая лошадка, а крутой мерин! Посему перпендикуляр барабанчиков обязан соответствовать должному положению сетки.
Космонавт78На заметку не возьму, извините. Так как СТП не гуляет, можете мне поверить. А теперь главное, на что хочу обратить Ваше внимание. Вряд ли Вы будете отрицать огромный опыт американцев в снайпинге, создании снайперского оружия и прицелов. Приведу некоторые примеры установки прицела.
Может для Вас будет откровением, но если сетка завалина по отношению к барабанам, то последующие регулировки будут смещать точку не только по положению барабанов, но и в сторону, что не приемлемо для стрельбы на разные дистанции. Посему, если барабаны не будут перпендикулярны ресиверу, то СТП будет гулять! Возьмите себе на заметку.
Установка по Пластеру (Пластер Д. - Совершенный Снайпер, 2007г.)

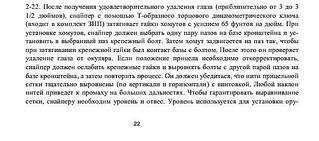

Установка, согласно полевому наставлению США (FM 3-05.222 Подготовка и боевое применение снайперов ССО СВ США)
Очень сомневаюсь, что авторы дают своим снайперам неправильные или недостаточные рекомендации.
А Вы можете придумать свою многоуровневую систему проверки вертикалей и горизонталей. Но это будет уже медитация, не имеющая ничего общего с реальностью.
Igor-63
Igor-63
omsik
Такой, по моему, поудобнее.
Установленный на планку за задним кольцом, почти как этот, позволяет держать его в поле зрения.
Ставлю подальше вперед. Хорошо контролировать правым глазом. Маховичек отстройки не мешает.
omsik
Согласен. Только у меня моноблок и впереди уже нет места. Чувствую, надо начать тему по использованию уровней;-)))yakudza949
omsikВот ещё есть...всё конечно относительно.
Приведу некоторые примеры установки прицела.
yakudza949
Лично мне более правильным, кажется - Вертикаль сетки по отвесу, и 1 (один) уровень на трубу прицела. Ну если еще совместить с затылком ложи (чего я не делал) тогда, кажется всё отлично. Вспомнилось...пробовал проводить мысленно линию вертикали через канал ствола (без затвора) - вроди было по центру.пс:
А уровни на прицеле и прочее - как-то клал пузырёк на барабан Найта, и был удивлён.... И пробовал низ рессивера по уровню и потом базу... Голова опухла от ерунды.
М У Т А Б О Р
yakudza949
Лично мне более правильным, кажется - Вертикаль сетки по отвесу, и 1 (один) уровень на трубу прицела.
Вот и в моем случае иначе никак. Уровень на полукольце NF. Так и сделал, карабин выставил по уровню полукольца одновременно совмещая сетку с отвесом, затянул винты. Без установки приклада по отвесу. Больше вариантов нет...
Зы: думаю, что в NF тоже не дураки сидят, если этого было бы не достаточно такие уровни просто не выпускали.
REDFRED
[QUOTE]Изначально написано Igor-63:Ставлю подальше вперед. Хорошо контролировать правым глазом. Маховичек отстройки не мешает.
Ммммм... Наверное ЛЕВЫМ глазом?
necza
Лично мне более правильным, кажется - Вертикаль сетки по отвесу, и 1 (один) уровень на трубу прицела.Это, правильный вариант 😛
До, 800м вертикаль, в треть минуты 😛.
REDFRED
Ещё кое-что своими руками 😊/topic/249/548466.html
------------------
Как же много в этом мире ЛИЦ которым хочется дать в МОРДУ! (С)
Космонавт78
Мне тут пришла реклама, так вот, Мировые Охотничьи Технологии, предлагают купить, резиновый болткноб, но я думаю, что такой легко сделать своими руками! 😊А с другой стороны, любой мужик знает, что резиновый фалос нафиг не нужен, когда есть свой кожаный! Это к слову... 😀
http://www.wht.ru/shop/catalog/primochki_gun/29076.php
yakudza949
Космонавт78Ты собрался его напялить на рукоятку затвора, или просто хвастаешь? 😛 😀
когда есть свой кожаный!
Космонавт78
или просто хвастаешь?А то!
REDFRED
yakudza949
Ты собрался его напялить на рукоятку затвора, или просто хвастаешь? 😛 😀
😀 😀
Космонавт78
фото!?-Mass-
Из видеоролика.Так он ручку затвора доработал или рекламирует готовый продукт?
НСК-И
ну и полезное видео о работе с затворомПолезного там мало.ИМХО Про кучность с такой техникой можно забыть.ИМХО
Затвор нужно ПОВОРАЧИВАТЬ,он его поднимает вместе с винтовкой.Щекой ДАВИТ на приклад,так быть не должно.ИМХО
-Mass-
Ну тут наверное не на кучность шел отстрел а на скорость скорее всего 😛НСК-И
Ну тут наверное не на кучность шел отстрел а на скорость скорее всегоТут шел отстрел на камеру 😊,а быстро и кучно это вполне реально.
omsik
Так как здесь проскакивали вопросы по установке уровня, рекомендую взглянуть:/topic/2/1297207.html
Eros
Космонавт78
Не болтайте ерундой.
Нужно просто положить уровень на вивер для того, что бы сверить с плоскостью ресивера, а с ресивера этот же уровень положить на барабан оптики и выровнять прицел, тогда он будет установлен правильно.
Не сравнивайте дешёвые прицелы, что настраиваются по нитке с отвесом, с нормальной оптикой.
Я книг не пишу, но ИМХО класть уровень на барабан оптики не правильно. Его поверхность не всегда параллельна горизонту. Выставлять прицел точнее получится по отвесу и горизонту.
kamyak
Дешево и сердито (а также быстро - приехало из Китая за неделю!)http://ru.aliexpress.com/item/...608.0.95.UH4LmI
Работает, проверено.
