Винт в стиле Мосинки

Здесь представлены три "изделия" слегка напоминающие винтовку Мосина Сергея Ивановича.

Вкратце:

*Проба N1*

Захотелось "пружинку" с намеком на старину, что бы и руки приложить к нему было приятно, и внешность как-то располагала поюзать.
Переделка задумана под снайперскую винтовку Мосина.
Винт должен более-менее соответствовать для задач развлекательной стрельбы .
Донором выбрал Чиза Славию 634.
Винт известный, продуманный и простой по конструкции, достаточно качественный по точности тоже неплохо.
Винт не магнум - значит, оптика дольше проживет.
Апгрейд железа этой винтовке ничего не дает, она самодостаточна, что описано в соответствующей ветке ранее.
Мощности (порядка 14-15 Дж) для развлекательной стрельбы и мелких целей на «известном» расстоянии (ИМХО) достаточно вполне.
В итоге винт приобретен здесь (на форуме) у Тука и в течение недели пришел (за что ему отдельное спасибо!) приблизительно в таком виде (фото Тука):

Забегая вперед вот общее фото всех получившихся "изделий":

И вновь (спустя почти два года) настало время изменений внешности винтовочек, фото:

Не пытался полностью повторить внешний вид трехлинейки т.к. во-первых, мешает некоторый конструктив Чизы, а во-вторых, некоторые решения (типа полупистолетной рукоятки ложа) мне кажутся удобнее и практичнее.
Держать винт стало приятнее, стрелять интереснее (имхо).
Вес немного подрос, что положительно сказывается на удержании цели и выстреле.
Отдача невелика.
Прицел Вомз 3.5х20С почти повторяет исторический прицел ПУ, и метиться по его пеньку интересно, даже с неким историческим налетом. При снятии оптики без проблем юзаются родные прицельные приспособления, удобные кстати.
Произведена некоторая доработка колец крепления прицела, дабы сохранить некоторый стиль винтовки и дать возможность метиться по целику не снимая оптики - в общем, это возможно, хотя и не совсем удобно.
Ограниченно постреляв (не сезон - увы) на 9м, 25м, и 50м понял, что на точность винтовки мои вмешательства не повлияли - она может лучше, чем могу я.

По переделке - ложа, препарированная, родная - бук, металлические накладки и кольца - латунь и медь слегка завороненные.
Железо Чизы принципиально не трогал, да это и не нужно.
Работы по расконсервации, пересмазке и полировке необходимых фасок на компрессоре и поршне проведены в первый же день получения Славии. Так же в поршень добавлена пластиковая вставка из бутылки, полностью устранившая звуковой «бздынь» от пружины.
Шомпол латунный, калибра 4.5мм, вворачивается по резьбе в закрепленный на цевье держатель и может использоваться по назначению.

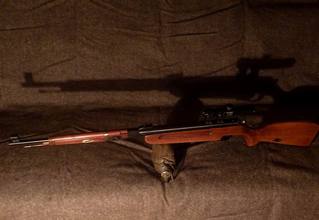

Собственно сам девайс:

"Дурная голова - рукам покоя не дает"
это пословица старая Русская....
не принимай близко к сердцу, на самом деле очень хорошо и замечательно получилось....Мне нравится...

а в прикладе отверстия - монетку вкладывать? 😊

опс заметил это антабка..

а я подумал ложишь монетку и стреляешь 😊)

Прикольно, молодеТЦ! А покрупнее фото "цевья"? Расстарайся, не жадничяй, и как приделывал?

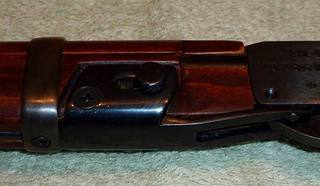

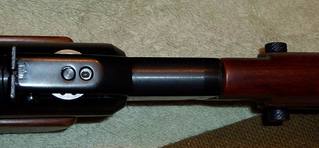

Фотки цевья покрупнее ниже.
А конструкция проста - в пластике запирающего ствол ригеля отверстие 4 мм, сквозь него проходит поперек болт, на нем и его гайке накатка.
Болт двигается в пазах латунной скобы, которая прикреплена с стволу с одной стороны винтиками на 3мм, и держит деревянное цевье с другой винтом сквозь тело цевья на 4мм.

О хорошем. Здорово! Просто классная идея! Винтовка преобразилась. Хорошее исполнение.
О плохом. Ни намёка на похожесть, кроме антабок. Ещё очень хочется снять лишка снизу родной ложи, чтобы зрительно подвывести к новой части

Ещё очень хочется снять лишка снизу родной ложи, чтобы зрительно подвывести к новой части

вот у прокофьева была мосинка так мосинка!!! эта не очень похожа

вот у прокофьева была мосинка так мосинка!!

docentus
Эта та которая из ИЖ22?

Здесь за счёт цветного металла и родной ровной ложи больше стимпанка. То есть капер/брасс энд махагони сочетание более ровное. Глазу приятнее. Да и автор сам прямо говорит, что исторического соответствия нет. Просто, чтоб в руках приятно подержать.

я помню: http://gunszip.org/topic/24/492057.html

вот у прокофьева была мосинка так мосинка!!

Ни намёка на похожесть

Каюсь, был соблазн сделать близко к оригиналу.
Поразмышляв, преодолел его. Смутило следующее:
- классическая английская рукоять ложи при стрельбе с оптикой (ИМХО) не так удобна;
- кронштейн Кочетова на пневматике думаю лишний, и крепить его к тонкому компрессору не айс;
- оригинал просто не смотриться без продольного затвора с загнутой рукоятью, а на этой пневматичке будет елочной висюлькой - (позже этот элемент все таки использован - смотрится нормально);
- ну и просто сейчас нет подходяшей заготовки на ложе (а жаль).

вот у прокофьева была мосинка так мосинка!!!

Нет, не говорите, есть в ней какой-то дух от мосинки. Немного портит дело пистолетная шейка, но всё равно знакомые приятные очертания проглядывают. Я бы сказал, что это художественная аллюзия на тему мосинки. А вообще, на мосинский карабин довольно сильно похожа ПСРМ-2. Даже в стоковом варианте. Была у меня мысль сделать её под мосинку, да пожалел раритет.

Я бы сказал, что это художественная аллюзия на тему мосинки.

Есть в загашнике 49 Зуль, шароплюй, болтовик. Чудесний донор для "мосинки".

Хорошо сделал! В Мосинку надо Крыс 1760 переодеть. 😛

*Проба N1 бис*:

- а именно ложе чуть тоньше спереди;
- рукоятка ложе стилизована под финский вариант мосинки - М39.

Новые фото:

]

И еще картинки...

- Держать винт стало даже удобнее (исчезло не нужное давление на мизинец правой руки) и рукоятка ложиться в ладонь однообразно.
Так же в приклад вставлен кусок латунного прутка диаметром 12 мм длинной около 10 см для улучшения развесовки винтовки - эффект присутствует и работает.

Ви знаете,а то ложе катогое втагое,тоесь обгаботанное,мине таки нгавится больше 😊
У самого Славия,уже 3 года.И точно также мизинцу правой руки немного некомфортно.
А фотки вообще зачет-зимние навевают ассоциации типа-1919 год,Украина,гражданская война.Аще супер!!!

неудачный экземпляр

Шо вам так не нравится?
"На вкус и цвет все фломастеры разные"

неудачный экземпляр

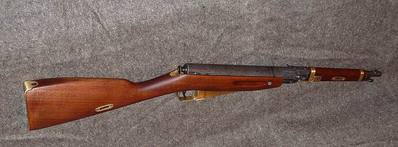

*Проба N2*

- Аля "Царский карабин"-

Для сравнения с полупистолетной рукояткой был изготовлен вариант N2 с классической, английской рукояткой.

Донором стал завалявшийся ПРСМ 55года с доставшимся уже таким укороченным стволом - быть ему теперь карабином.

Дерево - сапели, металлические детали - латунь.

Фотки неважные, вскоре заменю:

По карабину.

- "при изготовлении ни один раритет не пострадал",
поскольку достался этот ПРСМ мне лет 14 назад в состоянии клинической смерти (везде ржа, стрелятельный рефлекс отсутствовал, ложи практически не было, ствол порезан). Был реанимирован, заменены внутренности, начал оживать. За мое владение использовался в качестве развлекательного девайса дитями, гостями и т.п. Сменил несколько лож - сначала из дуба, затем из ильма и сейчас - сапели.

- теперь "уходит на покой" в "праздничной одежке" - в шкаф или на стену, ибо боевая ценность близка к нулю (объем компрессора минимален - после 10-15 метров пулька имеет минометную траекторию), пробивная способность отсутствует.

- длинна 88 см, вес около 2.3 кг, прикладистый, легкий.

- "английская" рукоять ложи удобна при быстрой вскидке и выцеливании, целик и мушка буквально "лежат" на прицельной линии сразу при упоре в плечо.

Темка засохла - толи не интересно, то ли плохо сделано, то ли не актуально...

Друзья, товарищи и господа - черкните пару фраз, если не влом, типа:

а)- "вставило", "не вставило" (по выбору) 😊 ;
б)- "все это хрень", - "потянет" 😊 ;
с)- свободный вариант... 😊

Очень понравилась работа проделанная с ПСРМ, душевно получилось. Просьба к МК1 добавить качественных фоток всех деталек поподробней, с описанием процесса изготовления. Ну и ваще не ленись, рассказывай все тонкости, а то, посто фоток накидать дело не хитрое, мне подробности нужны, для изучения матчасти.

MK1
то ли плохо сделано

По переделке из Славии - нравиться всё, при всём желании не смог ни к чему придраться. По переделке из ПСРМ - неплохо было бы заворонить компрессор, а то на фоне нового дерева и латунных деталей выглядит негармонично. Ну и магазин чёрный на винтовке смотрелся бы лучше.

Вопрос, а после того как на Славию цевьё добавили, с рук стрелять стало сложнее или проше?

Винт в стиле Мосинки

Ни кто её "Бэхой" и не назвал, всё по честному - ...в стиле...
А про гармонию согласен - железку обновить, или деревяшку состарить. Депевяшку испортить проще, но жалко, остаётся воронение.
Ну и имитацию затвора приделать, раз уж с предыдущей фурнитурой справился. Удачи!

Ну лана: Запррожец в стиле Бэхи. Так нормально?

Нармальна!

Вставило. 😊
Думается, что обсуждать-то уже и нечего. Самое главное, что винтовка хоть и не является исторической копией, но в формате и смотрится стильно. А если ещё и характеристики как-то улучшились, пусть даже за счёт эргономики, вообще здорово.

- nizhnik.s -
в выходные доберусь до фотика и при нормальном белом свете пофоткаю детальки и опишу тех процесс (поздно приезжаю с работы...)

Вопрос, а после того как на Славию цевьё добавили, с рук стрелять стало сложнее или проше?

- можно сказать само цевье никак не повлияло на стрельбу,
другое дело вес винтовки теперь около 3.5 кг и развесовка (по ощушениям на руках) сделали выстрел комфортнее - выстрел тихий, винтовка не шелохнется при стрельбе и ощушения приятные (в прицел видно даже как пулька летит - если далеко стрелять).

По точности особенно в домашних условиях не постреляешь, но владел года два Варей 97 (красивая, точная, но блин тяжелая...) так вот сосульки на 50м режет одинаково (хотя конечно Варя - это Варя...),
по этому параметру Славия меня радует.

Стреляю почти только с рук - на этой винтовке удобно, но как всегда не просто...

Запррожец в стиле Бэхи. Так нормально?

Нармальна!

Вставило.

А то уж стал переживать...

нормальный винт получился, стоило может только как нибудь замаскировать металл там где узел перелома, но в целом смотрится гармонично и интересно.

MK1
Друзья, товарищи и господа - черкните пару фраз, если не влом, типа:

MK1
*Проба N2*

Спасибочки друзья за теплые слова!
В выходные поковыряюсь и отпишусь поподробнее.

Кто делал?

С таким качеством дерево и на продажу мона гнать...

Шикарно!

Выходные уже заканчиваются, жду подробностей. Дождусь?

Кому нравиться,кому нет.Но работа проделана большая!По себе знаю, чего стоит просто ложе сделать.Кстати,скажу по секрету:по мосинке можно за недорого купить почти все комплектующие.Кури форум и просторы рунета.

жду подробностей. Дождусь?

Делал из того, что нашлось - кустарно...

справа-налево нижний ряд:
1 - корпус магазина - латунь 1.5 мм, вырезается заготовка из листа, ударным образом на ней формируются выштамповки, затем сгибается в окончательный вариант и полируется наждачкой;
2 - держатель цевья -латунь 2.5 мм, выгибается по месту, крепиться к цевью винтом М4, а к ствольной коробке винтами М3 - резьбу в ней нарезаем по месту, глубиной милиметров 7;
3 - пластина запирающая магазинную коробку снизу - латунь 2.5 мм, в ней оверстие под саморез, который и крепит магазинную коробку к ложе;
4,5 и 6 - кольца на цевье и ось заднего кольца - латунь, делаем по месту из чего достанем или выточим;
7 - скоба спускового крючка - латунь 2 мм, смешно сказать - делал из трубы разрезал вдоль, выпрямил и отполировал (не было материала) - ужос...;
8 - шомпол - сделан для антуража - сталь (типа спица) + подходящий кусочек латуни;
9, 10 - собственно нижняя и верхняя части цевья сделаны из верева сапели и "инктустированы" ложевыми глазками из латуни 1.5мм.

Качество как заводское.+100 Молодец!

for Timur044 - стараюсь...спасибо!

for Plotnik95 - все детальки еще раз при дневном свете:

скажу по секрету:по мосинке можно за недорого купить почти все комплектующие.

есть такое дело, но блин руки чешуться самому поковыряться...

Очень красиво получилось

MK1
стараюсь...спасибо!

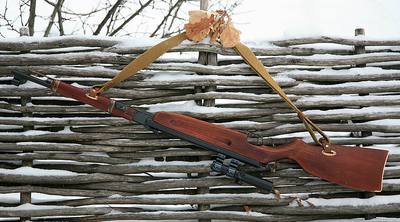

несколько "художественных" фоток в соответствующей обстановке:

и вид со стороны:

- с колена -
- "инструктаж" -
- "спрятался" -

for ЮрБор -
спасибочки, буду пытаться соответствовать оценкам...
С уважением.

И в довесок - не удержался и чуток попилил ложе винтовки, зрительно облегчил и маленько скруглил.
Хват не изменился...
Пожалуй из этого ложе более ничего "не вытащить" (очень ограничивает переделка заводского дерева - проще сделать "с нуля").
фото окончательного варианта этой винтовки:

Приподнимем ка!

Оооо, Чувааак! Красава! Охрененное ружжо, охрененный отчёт, охренительные фотки, красавица овчарка! Ваще молодец!
Как это "не вытащить"??? Штык приделывай!!
Удачи!

Превосходно! Смотрится как музейный экспонат!

Штык приделывай!!

- Классное предложение!!! По-любому надо заморочиться! - Мерси!

Ну и имитацию затвора приделать, раз уж с предыдущей фурнитурой справился. Удачи!

Ну и имитацию затвора приделать, раз уж с предыдущей фурнитурой справился. Удачи!

Ну и имитацию затвора приделать

Сделаю обязательно, чуть попозже...
Сейчас в работе другой проект на эту же тему...
За помощь спасибо!

MK1 , а если со Славии-Мосинки еще и дизелем жахнуть - так вообще будет жуть-красота !!!
Да чуть не забыл - респект вам от чистого сердца !!!!!

Займусь-ка и я подобной переделкой, заказов нет, можно и для души поработать, уж больно мне понравился проект, вдохновился я.

вдохновился я.

Продумываю, как цевьё сделать. У меня МР 512, я хочу ложу сделать цельной.

Сейчас в работе другой проект на эту же тему...

Проект пока только начат, в основном он на бумаге и в голове.
Железо аналогичное - у меня две Славии, а ложа будет "с нуля" и надеюсь получше проработана.
Фотки в процессе буду делать и все выложу как только так сразу.

По поводу цельного ложа - на первой странице ссылка на карабин от Prockofev - http://gunszip.org/topic/24/492057.html

Как процесс , что нового за 2-е недели ?

Процесс идет. Изделие процентов на 70 готово. Не хватает кой-каких железок - заказал точить, жду. И как всегда все собрать в одну боевую единицу. Вообще должно получиться неплохо (надеюсь).

Ну и хорошо . Главное ,что процесс идет !

*Проба N3*

В выходные доделал последнее изделие в стиле "аля Мосинская винтовка".

За прообраз взял финский вариант М39 как наиболее удачную модернизацию - попробовал сваять ложе для Славии 634.

Дерево сапели. Металл нерж и латунь.

Конечно компоновка ствольной коробки Славии внесла коррективы во внешний образ - ну и полного копирования и не задумывалось - скорее некий образ-намек.

В руках лежит нормально (захват за проточки под пальцы с некоторой опорой на патронную коробку - в начале её как раз центр тяжести винтовки).

Прицел переедет на другие кольца.

Будет попозже ремень.

Фотки сделаны на скорую руку - в выходные перефоткаю нормально при белом свете.

Не знаю как со стороны, но мне эта версия нравиться больше других.

Вах-вах-вах!!!

Небольшой отчет по последней винтовке.

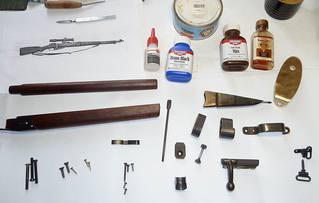

Технология в картинках с применяемыми средствами обработки ложе и металла:

- некоторые детали потребовали пайки мощным паяльником;

- ответственные (крепежные и др.) места в дереве усиливал пропиткой цианокрилатным клеем (получается почти полупластик), но надо иметь в виду, что он осветляет дерево и в этом месте «заморить» его морилкой не выйдет;

- «морил» ложе отечественной спиртовой морилкой(made in USSR) - отлично работает, но обрабатывать лучше за раз всю поверхность - после просушка и вновь обработка, так до необходимого оттенка;

- после получения нужного цвета и просушки ложе пропитывалось средством «Schaftol» с просушкой в тепле(впитывается глубиной около 1.5 мм), пахнет «рыбьим жиром» и сделано на основе натурального льняного масла (Германия);

- окончательно ложе покрывалось оружейным воском - «Armistol» (классная вещь!!!);

- латунь чернил американским средством «Brass Black» (покрытие довольно слабое и скорее декоративное, но делается за пару минут) и способом медный купорос и нашатырный спирт (покрытие сильнее, но замучаешься нюхать нашатырь и покрытие неравномерное) - оба способа довольно просты;

- стальные детали покрывались травящим грунтом и окрашивались автомобильной ремонтной краской металлик (краска + лак);

- оружейный воск «Gun stock wax» удобен тем, что очень жидкий, легко и быстро наноситься на металл и дерево, быстро сохнет и удобен при восстановлении покрытия;

- кажется все.

Фотки:

И еше (фото препарации ложа):

Фотки винта в разных ракурсах:

И напоследок:

Итого:

- за зиму изготовил две винтовки и карабин в стиле исторической винтовки Мосина.

- утолил свое любопытство в этой идее.

- получил по факту две неплохие винтовки с налетом исторической внешности, с одинаковыми характеристиками, что делает развлекательную стрельбу с напарником вдвойне интереснее и зрелищнее (и это главное - что и задумывалось!).

😊

Пара соображений (имхо разумеется):

1. Сделать подобную «историческую» версию можно почти из любой винтовки (как минимум из ППП).
Есть и более достойные доноры и так же достойные прообразы - красивых винтовок в истории было немало - стоит только захотеть и немного потрудиться.

2. Полупистолетная рукоятка ложе (как и ожидалось) более удобна для стрельбы с оптикой (особенно в сочетании с высокой щекой приклада), чем классическая «английская». Хотя последняя удобна для стрельбы «навскидку».

3. По «Славии 634» (все рецепты известны ранее):

- надо как обычно вставить стаканчик в поршень для устранения звона поршня от пружины (лучше из алюминиевой банки, чем из пластиковой бутылки);

- если чуть отполировать зацеп спускового крючка, то спуск становиться очень плавным (главное слишком не стараться, а то будет чересчур легким) и кстати выбросить нафик плоскую пружинку с регулирующим винтиком - она не нужна;

- после покупки разобрать винтовку (элементарно) и сделать слабые фаски на прорезях компрессора, пересмазать (в меру);

- так же пересмазать запирающий ригель ствола и его детальки (чуть - чуть);

4. По прицелам:

- оба прицела компактные и беспаралаксовые (чертовски приятно), т.е. прицельный пенек с полочками виден четко, как и мишень на любом расстоянии;

- оба прицела крепкие на отдачу (простые - ломаться то нечему, сделаны по подобию военного ПУ);

- оба прицела довольно слабые по увеличению (3.5 крат), но на небольших расстояниях - до 80м достаточные (для определенных задач);

- «Вомз 3.5х20 С» - очень легкий (200 гр.) и светлый (линзы хорошие с просветлением), однако у него толстый пенек и полочки(со временем привыкаешь);

- «НПЗ ПУ- 3.5х22» линзы хуже Вомза, не такие светлые, но у него тоненький пенек и боковые полочки, что перевешивает. Так же у него больше диапазон построечных барабанчиков (нужен вертикальный т.к. кольца на ласте стоят высокие). Мне достался с влагой на передней линзе - пришлось вскрыть (элементарно отвернуть) и протереть.

5. По стрельбе - конечно на соревнования эти винтовки не годятся, но стрелять с них приятно и чуточку эксклюзивно, с неким шармом под старину (к чему и стремился).

Обе винтовки одинаково стреляют.

Карабин годится только для пострелушек по банкам на 10 - 15м навскидку и на стенку, хотя в руках приятен и компактен.

Для обычных задач аиргангера наверное все эти преобразования лишнее, а для развлекательной стрельбы в самый раз.

Получил удовольствие от процесса создания этих экземпляров и вообще доволен.

Последняя винтовка под М39 наиболее радует глаза, руки и душу.

Всех благ всем кто откликнулся и тем, кто просто поинтересовался и зашел.

Удач во всех начинаниях!

С уважением МК1.

MK1
Получил удовольствие от процесса создания этих экземпляров и вообще доволен.

Спасибо! Доброе слово всегда приятно!

Во! Сколько картинок новых! Сколько финтифлюшек разных-махоньких! А каков "затвор", мама дорогая... Какая красота, блииин! Ну вот молодец, так молодец, жму лапу!
А я вот не дойду никак до такой формы - заказов подсыпали, себя пока порадовать не успевается.
Новая тебе тема: из ИЖ-53, я вижу, выйдет симпатишный такой "кулацкий аргумент" - обрез. С твоим-то умением обрабативать мелкие металлические детальки - самое оно! Какойнить фузей кремневый, ну или с открытым курком карамультук конца 19-века, что могло принимать участие в Гражданской Войне.

plotnik95 и nizhnik.s - один человек, это я.

For plotnic95 - Спасибочки за теплую оценку моего скромного труда.
Жму лапу то же - видел твои работы на фото - здорово!
К пистолям к сожалению равнодушен, были, юзал, не прикипел...
Сейчас начинается весенне-полевой и автомобильный сезон - есть куда силы подевать, потому пока повременю с воплощениями идей (буду ожидать вдохновения).
Хотя кое-что может и успею смастрячить.

Заказы - это хорошо, тем более, что мастер достойный - удач!!!

А свой винт может маленько и подождать (хотя интересно, что же это будет!)
С уважением, МК1

Удачи!

очень понравилось, мастеру респект!!!

Здорово, очень понравилось! Сам уже давно хочу сделать "трехлинейку", но из мурки. Теперь хотение получило стимул. А МК1 - молодец!

спасибо за идею в отпуске попробую сваять из 125го К-98

Сам уже давно хочу сделать "трехлинейку", но из мурки.

попробую сваять из 125го К-98

Есть вопрос, а если в родное дерево вставлять, смотрю много продается, цена даже мегабюджетная 500 рублей... то мороки много будет?

Роднное дерево лишь ограничивает форму ложа и ее переделку - не более того. Для быстрой переделки она удобнее и конструктивно правильнее.

"Морока" зависит от степени переделки и конструкции донора и может даже приносить удовольствие от работы.

Значит Quest 1000 хорошо "ляжет"? Не совсем понял про степень переделки- "переломка" и есть "переломка" куда ее денешь... но если так и старое дерево подходит для Quest 1000, то кто куда,а я на почту за посылкой ;-)

Значит Quest 1000 хорошо "ляжет"?

Судя по картинкам в поисковиках и 125-й в деревянном ложе и Quest 1000 имеют хороший запас по дереву для переделок - стилизации под исторические винтовки, так что смело дерзайте, если есть желание.

попробую сваять из 125го К-98

- держал вчера в руках Маузер 98К - удобная винтовка, эргономика рукоятки и в ладони и снизу в выступе, где мизинец и безымянный палец очень неплохо (для военой винтовки с ее спецификой) проработаны немецкими оружейниками. Спусковой крючок точно где нужно, винтовка прикладистая - понравилась.

У мосинки эргономика другая. Ей полупистолетная рукоятка не помешала бы (хотя бы для снайперского варианта) и шеку приклада под прицел - так например фины делали.

Так же подержал и прикинул СВТ - не понравилось, что спусковой крючок далеко и нажимается только подушечкой указательного пальца (мне неудобно).

Стилизацию под Маузер 98К сделал бы с удовольствием, но времени уже нет на это и винтовок дома и так полно... Так, что мысль очень интересная!

Сейчас занят изготовлением 3D мишени для развлекательной стрельбы в слегка необычном варианте. И чуток модернизировал ложе последней винтовки под свою руку.

Успехов всем!

MK1
Стилизацию под Маузер 98К сделал бы с удовольствием, но времени уже нет на это и винтовок дома и так полно... Так, что мысль очень интересная!
Успехов всем!

Если дома полно винтовок - то их надо продать! И наделать новых! Это новый очень необычный стиль, думается мне покупатели найдутся 😊

Спасибо за предложение, может когда и займусь.
Сейчас весенние занятия, пока нет времени.
А чизы делал брату и себе - пока поживут дома. 😊

Погода вроде налаживается, наконец-то!

Вот она темка, нашлась 😊
МК1, дружище, насмотревшись на твои винтоки, я таки начал потихонечку свою ИЖ-38 переделывть!
Важе, Мосинка, это самая первая винтовка, которую я сделал своими руками, когда в первом классе учился. Досок заборных я перевёл у дедушки немало 😊 И тубок латунныых на "стволы", и шпингалетов оконных на "затворы", и электродов на "штыки" 😊 Всех друзей вооружал, надо-же по серьёзному в войнушки играть 😊
Сейчас вот, сам себя вооружаю детской мечтой 😊

nizhnik.s
Вот она темка, нашлась

Сейчас вот, сам себя вооружаю детской мечтой

- это точно - с возрастом появляются возможности о которых в детстве мог только мечтать!
и как же приятно, что мечты сбываются 😊

Твоя винтовочка ближе к оригиналу получается - здорово! (у меня конструктив Славии не позволяет...)
Жду продолжения проекта (не спеши - растягивай удовольствие... 😊)

Досок заборных я перевёл у дедушки немало

- аналогично,чего только не строгали, из чего только не стреляли, всяких конструкций переделал - горохострелы, пулечные ружья, духовок разных, пружинных пистолей...., одно слово - детство 😊

Самого-то не сподобил создатель быть творцом деревянной красоты

дружище, насмотревшись на твои винтоки

P.S. Сейчас заканчиваю еще один проект, тоже "аля" исторический
правда не мосинка...

MK1
- не так уж и сложно это дело - главно захотеть, потом начинает нравиться

MK1
P.S. Сейчас заканчиваю еще один проект, тоже "аля" исторический
правда не мосинка...

MK1
это точно - с возрастом появляются возможности о которых в детстве мог только мечтать!

MK1
правда не мосинка...

Abu Danil
Дык из металла по-чертежу сделаю почти все. А дерево и глина не даются

Я дочери вертолётик радиоуправляемый купил - тож всю жизнь мечтал

Дык из металла по-чертежу сделаю почти все

А что переодеваешь?

MK1
приодеваю Вареньку 57

MK1
Точнее приодеваю Вареньку 57

Собирался пару лет заказать на неё штутцен, так и продал. отличная винтовка!

Красиво!

Немку в немецкую одёжку

фотка ниже

(профильная тема в ПГВ -https://gunszip.org/topic/96/861987.html)

Собирался пару лет заказать на неё штутцен

отличная винтовка!

Красиво!

MK1
спасибо, я старался...

...а гравировку на компрессоре

MK1
в смысле?

на компрессоре у целика

писать особенно нечего - просто вставлю фотки "В лесу"

и просто подурачились с племяшом Мишкой:

Гы, бендеровцы 😊 😊 😊 Красотищща, блин!
Я тут, как то раз, в ормаге ММГ-Мосинку со штыком попросил в руках подержать, дали добрые дятьки... Обещали электрошокером меня поджарить - отдавать не хотел 😞

Да уж! 😊 😊

Представляещь, мосинку в руках первый раз недавно подержал! 😊
Сначала сделал три винта, и только потом пощупал оригинал.
Ниче так лежит в руках и душе приятно!

Жду твой вариант, прям уже вижу готовый 😊

Да уж! 😊 😊

Мне до готового... Как до Кетая задним ходом на велике 😊
Настоящая Трёха охренительно приятна в руках! Неожиданно комфортный баланс, не глядя на серьёзный вес штыка! Я читал, что её в сборе со штыком пристреливают. Не врут книжки 😊
...Всял её, красотку стройную, в руки... Блин, вот, как живой! передо мной, начальник стоит... Руки сами исполнили команду "Коли!" 😊

Руки сами исполнили команду "Коли!"

прикольно из QB78 получилась бы ;-)

Мне до готового... Как до Кетая задним ходом на велике

😊

Зы: как здоровье началника - пошел на поправку?

прикольно из QB78 получилась бы ;-)

прикольно из QB78 получилась бы ;-)

Немного новостей 😊

Не так давно обнаружил статью В. Маркевича «Снайперская винтовка» ТиВ N6 1933г см.ссылко: http://ifolder.ru/12683062 выложенную здесь: http://gunszip.org/topic/18/244718.html
и частично сама статья в сканах:

Что такое ТиВ не знаю, вероятно, военный журнал.

Любопытно, что в статье кроме пояснений автора, какой должна быть снайперская винтовка и прицелы (по тем временам) еще и дается эскиз модернизированной снайперской винтовки Мосина.

Среди прочего указано:
1 - ложа должна быть прикладистой с отводом приклада и отъемными накладками регулировки его длинны;
2 - шейка ложи пистолетной формы для однообразия хвата и удержания, желательна накатка на ней;
3 - антабки не должны быть щелевыми, лучше стрелковые со стрелковым ремнем без тренчиков;
4 - шомпол должен быть исключен из цевья и заменен складным (комментарий - и в фильме «Снайпер оружие возмездия» с Певцовым в роли ст. лейтенанта Яшина на снайперках шомполов нет);
5 - ложа желательна из ореха, как более устойчивая к атмосферному влиянию;
6 - штык на винтовке снайперу не нужен - снайпер в штыковую не ходит;
7 - ствол должен быть без ствольной накладки - так он быстрее охлаждается и освобождается от лишней нагрузки (комментарий - не случайно мастера выскабливали стамеской накладки изнутри и прокладывали суконные тряпочки-сальники
под накладки - освобождали ствол от влияния ложа);
8 - цевье должно быть длинным для удобства;
9 - надо применить другие ложевые кольца (шире);
10 - мушка нужна с защитными закрылками, а не кольцом (прим - кольцо забивается снегом);
и многое другое...
Очень и очень интересная статья и жаль, что многое из нее так и не было сделано до ВОВ.

Конечно не мог не загореться проектом
и безжалостно (ой!! ай!! аяяй!!) пустил под рубанок и стамески бывшую теперь уже Славию в стиле М39. Попилил лишнее, и получилось нечто с оттенком предложенных в статье модернизаций и пехотной трехлинейки.

Изменения следующие:

- небольшое легкое цевье - меньше влияния на выстрел;
- другие широкие кольца;
- еще ранее этих переделок приклад был разрезан с целью сделать отвод и вновь соединен в шип с усилением - прикладка улучшилась однозначно;
- в приклад вставлен груз для улучшения баланса;
- мушка слегка модернизирована для соответствия стилю;
- прицел переехал на средние кольца под щеку приклада и лучше встал под прицельную линию глаза;
- пятка рукояти приклада слегка стилистически подрезана;
- линия ложе существенно подрезана снизу для получения силуэта (хват с опорой на «патронную коробку» не изменился);
- ложевые канавки под пальцы углублены (подержал реальную трешку и сделал выводы) и удлинены;
- шомпол оставил для антуража 😊(легко снять - пара сек);
- ослаблена пружина, ибо так захотелось для вдумчивой неспешной стрельбы дома длинными зимними вечерами... 😊

Вот новое "лицо" моей мосинки:

В итоге винтовка стала изящнее (хочется в это верить 😊 ), существенно легче, прикладистее, приятнее глазу (ИМХО), улучшился баланс и прицеливание.

Моя довольная 😊.

Кидайте хомяки...

Псы: прошу прощения за темные фотки - не хватает света (вечер) и фотик не вытягивает.

Красавчег! Опять порадовал! Жму лапу 😊

Красава!!!

Красавчег! Опять порадовал! Жму лапу

съпасиба други, я старался ( все таки трешка - это болезнь... 😊 )

Не брат, Трёха, это не болезнь, Трёха - винтовка с душой!
Мне тут, наши местные историки дают иногда поиграться раритетами, чё только не везут, к Максимке самому надо ехать, скатаюсь как нибудь, пощупаю Историю 😊

Красота!

MK1
Кидайте хомяки...

"доведённая" с душой винтовка.

Трёха - винтовка с душой!

иногда поиграться раритетами

чё только не везут

Точно! Австиец! Про Манлихера не уверен, дам картинку:

MK1
завидую по белому

Про Манлихера не уверен

Это я тем историкам завидую

В выходные добавил ремень и регулирующую накладку на затыльник приклада, пофоткаю - выложу.

красотища

еще штык нужен

Хде картинки? Не жмись, выкладывай! 😊

ober
еще штык нужен

Хде картинки?

Фотки ниже.

Ремень подрезан, что бы делать удержание винтовки с опорой на него с перебрасыванием через левый локоть (упрощает удерживание винтовки в выцеливании на весу).

Регулирующая прокладка на приклад сделана на скору руку из резины автомобильного молдинга.
- "Лелик - это же не эстетично!"
- "Зато дешего, надежно и практично!" (цитата - извесный фильм) 😊

Последняя фотка дает представление без шомпола - по Маркевичу.

ober

еще штык нужен

...Сабля, будёновка и конь

- "И над степью зловещей ворон ты не кружи,
мы ведь целую вечность собираемся жить..." (Неуловимые мстители)...

MK1
Фотки ниже.

ЮрБор - благодарю за теплые слова и поддержку, от души...
Спасибо друзья всем буду продолжать эксперименты в этом направлениии...

Темка интересная, присоединяюсь. Сам я любитель аэрософта, тут по случаю прикупил карабин мосина фирмы Zeta Lab. Переодел его в ложе от боевого, а из старого решил тоже сделать что-то подобное.

а из старого решил тоже сделать что-то подобное.

благодаря брату появились новые фотки:

на них кроме "Мосинки" стилизация под "Маузер Гевер 98" сделанная тож из Славии 634

А зачем это нужно было делать?

вопрос риторический, и ответ такой же - захотелось.

Приятно подержать в руках что то сделанное с душой...

В стандартном ложе немного простовато что ли...

Ну и рукам выход - вот и сделал.

Не жалею ни разу ... 😊

захотелось-более чем исчерпавающе,+100

именно так.
все доводы приведены постом выше...

Проект не коммерческий, апгрейда не несет, улучшений базовых характеристик нет (ну кроме прикладки), ухудшений также не отметил.
Одним словом "душевный порыв" и только...

И таки да, это не последняя винтовка, я еще только учусь.

круть!за это медалька нужна

- "не ребята, я не гордый" (с) А. Твардовский

мне и так интересно 😊

Просто для порядка и отчета добавлю ссылку на новое изделие - http://gunszip.org/topic/96/1043857.html
Этот вариант особенно по душе, теперь я доволен 😊
