Печка для палатки своими руками.

Долго выбирал маленькую разборную одноразовую печку для палатки. Приглянулась одна конструкция, но, поразмыслив, решил не покупать, а попробовать сделать самому. В двух темах про свою печку писал уже, здесь подробней рсскажу, может кто тоже захочет сам сделать нечто подобное.
Материал обычная оцинковка 0,5 мм. Инструменты - ножницы, молоток, Угольник. Ну и шуруповерт, отверстия сверлить.

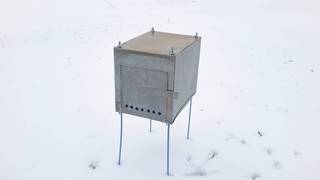

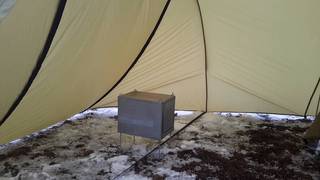

Печка разборная, Собирается за пару минут. Систему крепления подсмотрел. Самые сложные детали - две боковые стенки. они основные элементы. На изготовление одной у меня ушло полчаса.
Пока нет трубы. Ищу стальную ленту, не найду - сделаю обычную из жестянки. Закажу четыре секции по 50 см. Труба будет врезана в переднюю часть верхней крышки.

размеры печки 28х20х22

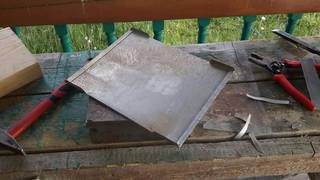

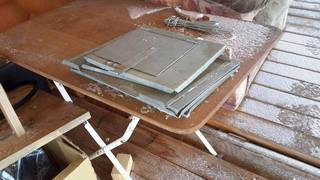

Основной боковой элемент.

Ножки шпильки с барашками стягивают всю конструкцию. При установке они загоняются в грунт и крепко удерживают печку, что немаловажно при сильном ветре.

Собрав печку, подумал, что можно было бы, конечно и на саморезах сделать - проще как бы. Но эта система мне кажется интересней.
Ну и, наверное, сделаю шторку на поддувало. Хотя и необязательно.

Если делать печку, то из нержавеющей или черной стали. Оцинковка при обгорании ядовита. Правда, Вы один едете, так что не страшно 😊

Как-то не пришло в голову))
Хотя, палатка на ветру вентилируется, так что выживу, наверное)

Прожечь заранее. Покрасить краской для печей.

Rive
Респек! В нынешние времена не у всех руки могут держать что то отличное от ложки или ручки!

Не поверишь, первый раз работал жестянщиком))

Ну а вес какой? И да, как будет реализовано отверстие под трубу?

Кецалькоатль
Ну а вес какой? И да, как будет реализовано отверстие под трубу?

Не взвесил еще. Ориентировочно без трубы 1,5-2 кг. С трубой вариант пока такой - режу отверстие в передней части крышки, нижние 5 см трубы перфорирую (фильтр-искрогаситель). Труба просто вставляется в отверстие, упираясь в перегородку. Вопрос фиксации пока открыт. Самый простой - пара саморезов.

Rive
Труба просто вставляется в отверстие, упираясь в перегородку.

Если отверстие строго по размеру, то не будет. Патрубок, конечно, надежней. В обшем пока думаю.

Прожигать обязательно, и хорошо прожигать, отравление цинком штука фиговая.
По трубам из ленты могу инфу скинуть, если надо, где купить.

Werewolf_Zarin
Rive
Респек! В нынешние времена не у всех руки могут держать что то отличное от ложки или ручки!

Зачет!

strateg
Прожигать обязательно, и хорошо прожигать, отравление цинком штука фиговая.
По трубам из ленты могу инфу скинуть, если надо, где купить.

Буду признателен.

Rive

Буду признателен.

Скинул в личку

Созвонился, вроде договорились. Еще раз спс.)

Нзчт. Расскажете потом, как с качеством, сам зимой хотел трубу заказать, но внезапно настала весна, актуальность печки отодвинулась до осени ))

strateg
Нзчт. Расскажете потом, как с качеством, сам зимой хотел трубу заказать, но внезапно настала весна, актуальность печки отодвинулась до осени ))

Сегодня должны выслать два метра ленты шириной 40 мм. Думаю сделать трубу 6 см в диаметре, придется резать. Достаточно ширины 25-28 см.

Rive
Ну и шуруповерт, отверстия сверлить.

Dead Cat
Расскажите, как со сверлением? По моему опыту оцинковку крайне непросто ровно просверлить. Хотя маленькие дырки может и проще.

Долго пытался сделать тубус под трубу. От простого отверстия отказался. Инструмента нет, опыта нет - ничего не получалось.

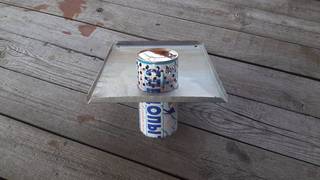

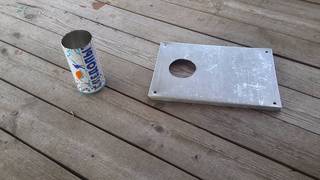

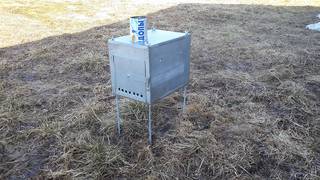

Тут увидел баллон из под газа. Зашибись, готовый тубус)) Сталь тонковата только. Ну если даже и сгорит - у меня их будет 20 штук в звпасе)).
Или возьму банку из под тушенки приспособлю, там сталь потолще.



Даже дно отрезать не надо. Тубус стоит достаточно жестко. Дно банки упирается в горизонтальную перегородку, прижимая её к креплениям. Осталось дождаться когда приедет лента для трубы. И вуа-ля))

Rive

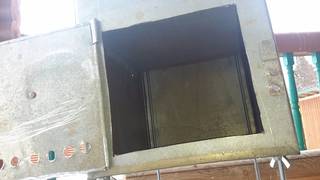

Сверлится то легко, только не очень красиво. Пример тому отверстия поддувала.

Помогало зажать в тисах между двух обрезков доски. Ваш КО 😊.

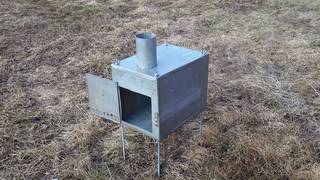

Все-таки поразмыслив, я изготовил тубус из жести 0,5 мм.

А поясните плз почему труба сразу возле топки?
Обычно вроде наоборот?

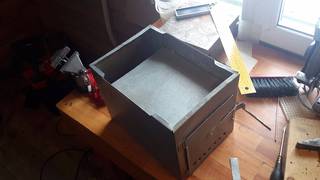

На первой странице есть вот это фото. Будет понятно почему.

https://forum.guns.ru/forums/ic...67/18567967.jpg

СеменСеменыч!!!

Смотрю в книгу вижу фигу)))

семь-восемь
СеменСеменыч!!!

Смотрю в книгу вижу фигу)))

Ну вот так наверное уже понятно будет) Печка в разрезе, вид сбоку)

Дырки в трубе не малы?
Думается их надо максимально большими делать чтобы тяга была

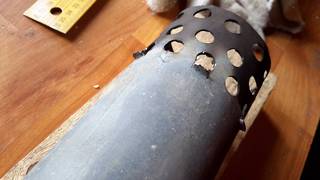

Насчет дырок не скажу. Может и увеличить придется. Так то это искрогасительный фильтр в дополнение к перегородке.

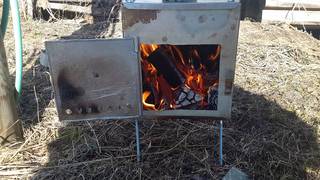

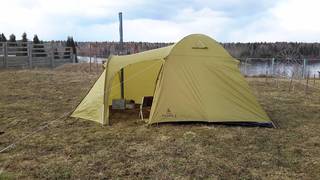

Ходовые испытания начались))

С трубой намудохался. Лента очень тонкая. Еле скрутил, вся измялась. Ну может быть от неумения.

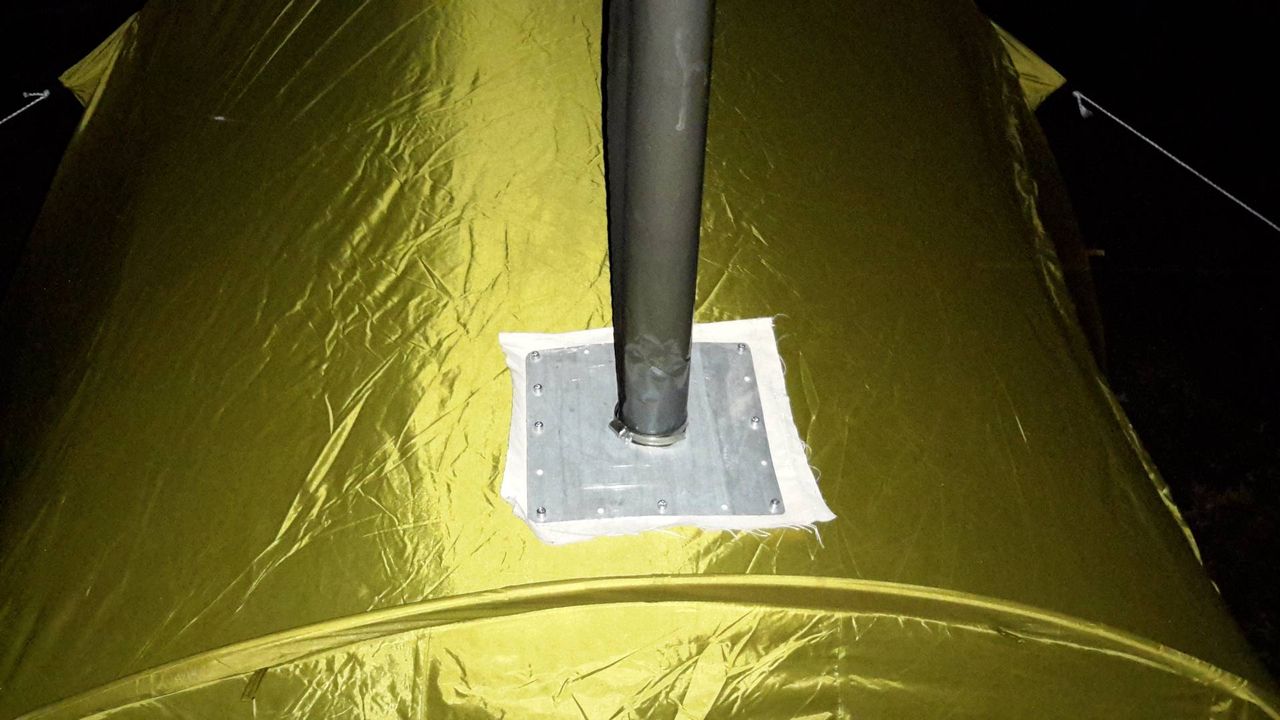

На улице на ветру на высоте 1 м от печки труба уже не шипит.

Еще пару штрихов и все.

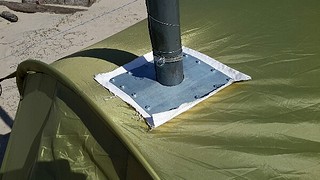

Похоже все. Печка работала несколько часоов, ничего не повело, ничего не покорежено. Я доволен проделанной работой. Особенно нравится то, что печка жестко крепится к грунту, труба зафиксирована на выходном патрубке, а не просто надета на него, а патрубок, в свою очередь боковыми выступами фиксируется в отверстии верхней крышки. Даже при сильном ветре, когда палатка ходит ходуном, печка стоит как вкопаная. Разделка просто скользит по трубе вверх-вниз. При необходимости ее можно зафиксировать на трубе. И еще немаловажный момент - благодаря системе искрогашения искры из тубы не летят вообще.

Возможно попробую наладить серийное производство)))

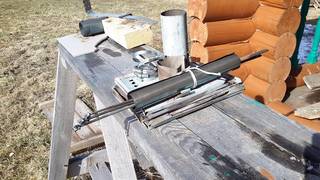

Комплект печки в разобранном состоянии. Общий вес - 2,7 кг

Круто, что тут скажешь. Особо понравилась "труба".

Спасибо.

Поздравляю. Отличный вес комплекта у Вас получился. Использовали одни из лучших наработок из конструкций походных печек.
Лист какой толщины используется в качестве трубы? Может имеет смысл увеличить его толщину (в следующий раз) для более комфортного сворачивания трубы и ее долговечности?

DICOM
Поздравляю. Отличный вес комплекта у Вас получился. Использовали одни из лучших наработок из конструкций походных печек.
Лист какой толщины используется в качестве трубы? Может имеет смысл увеличить его толщину (в следующий раз) для более комфортного сворачивания трубы и ее долговечности?

Что касается трубы - она из ленты толщиной 0,1 мм. Тут уж, что смог купить. Если бы не strateg, наверное вообще бы не нашел ленту.

Не допонимаю на счет ленты, это просто лента или это какая то особенная лента... Ну навроде как лента из рулетки, очень большой рулетки. То есть при разворачивании её она стремиться сама завернуться в трубу?

хренов
Не допонимаю на счет ленты, это просто лента или это какая то особенная лента... Ну навроде как лента из рулетки, очень большой рулетки. То есть при разворачивании её она стремиться сама завернуться в трубу?

Нет, к сожалению. Это просто стальная лента, которую можно скручивать и вдоль и поперек. Сама она стремится развернуться)

За сколько времени одна закладка прогорела?

Цинк обгорел уже?

strateg
За сколько времени одна закладка прогорела?

Rive

Нет, к сожалению. Это просто стальная лента, которую можно скручивать и вдоль и поперек. Сама она стремится развернуться)

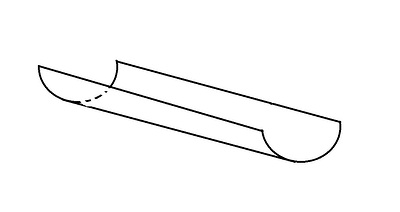

Понятно. Какая то углеродистая железяка... вот бы ей С-образный профиль задать, то трубу было бы легче скручивать.

хренов

Понятно. Какая то углеродистая железяка... вот бы ей С-образный профиль задать, то трубу было бы легче скручивать.

Вообще, позиционируется как нержа, на сколько я помню.

strateg

Вообще, позиционируется как нержа, на сколько я помню.

Может попробовать раскатать её? Чтоб удобней было сворачивать в трубу?

Не знаю, я первый раз пользовался. Но понял, что надо наматывать на что-то. Отлично подходит "дихлофосник". Лучше два.

Второй раз должно быть проще скручивать

Победитовыми сверлами возможно многое просверлить...

Для такой печки диаметр трубы меньше 80.... Не супер. Для лета-осени пойдет, конечно. Основные же проблемы сборных печей в деформациях после нагрева - появляются щели, ухудшается тяга. оцинковка безусловно вредна, проще было бы использовать обычную кровельную жесть,0,5. прогорать она будет столько же как и оцинковка, но не отравит.
а вот с трубой - листом все знатно. Не подскажете куда обратиться по поводу такой нержавейки?

Титаний лучше
Легче во всяком случае 😊

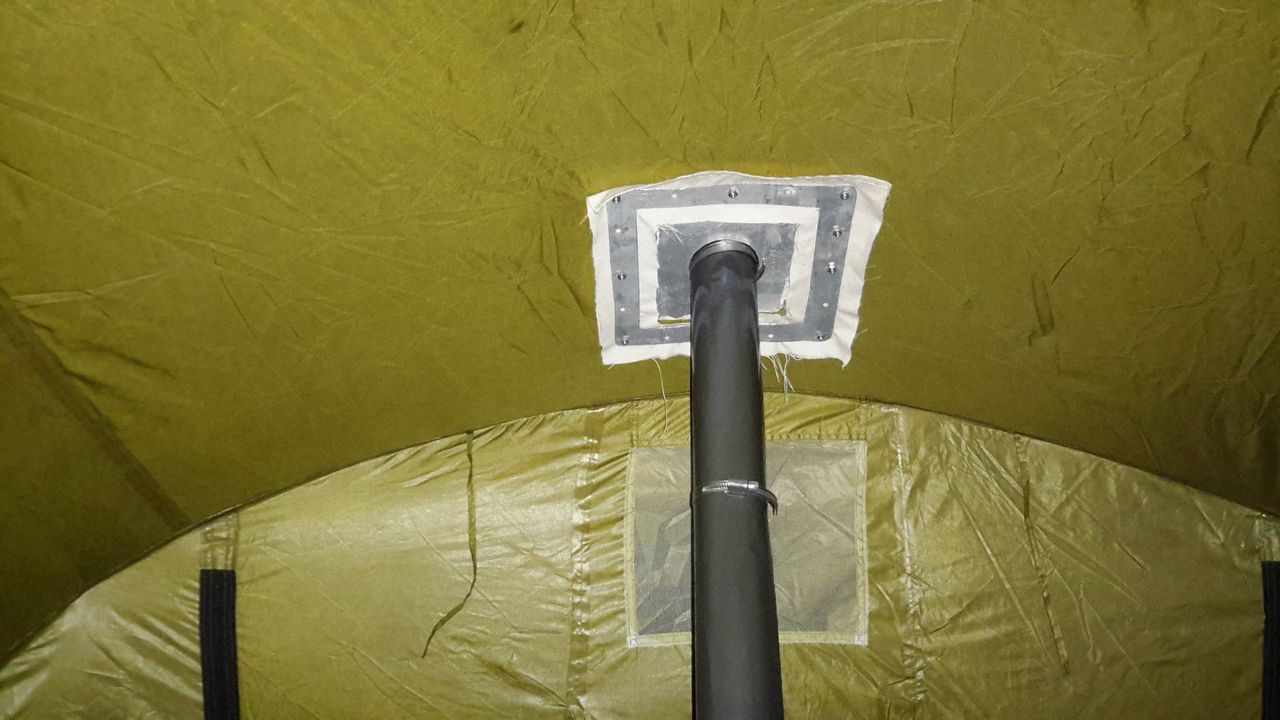

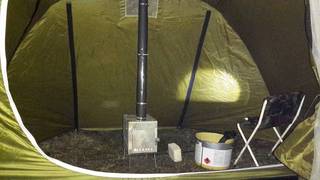

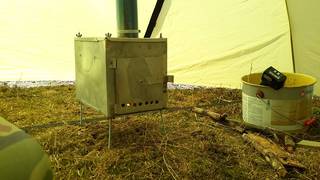

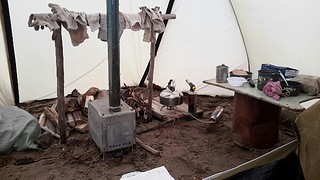

Печка отработала на ура. Работала на сыром плавнике сначала, потом на сухих дровах. На сухих дровах стало понятно, что необходима шторка поддувала - слишком жарко. Закрывал жестянкой.
Ни одной искры, ни одной дырки в тенте.
Жалко стало бросать, отдам как образец мастеру, пусть сделает профессионально. Если все получится - предложу на продажу.
Никакого смысла увеличивать диаметр трубы не вижу. Про ленту - найду контакт - скину. Но не все так просто с лентой. Для нормальной надежной установки трубы желательно кое что подшаманить в дополнение.

Я не пытаюсь заняться критиканством, но "на ура" это что значит? позволила высушить перчатки? подняла температуру в палатке до 30 градусов, когда на улице было 10? в ней устойчиво горел мокрый плавник... какой породы? "сухие дрова" - ивняк? Тогда понятно почему искр нет.

Отдельно: почему вы свернули трубный лист не просто вдоль длинного края, а винтом?

На ура, это значит что отлично выполнила поставленные задачи. Обеспечивала тепло в палатке при штормовом ветре и дожде и температуре около нуля, позволяла высушить мокрую одежду и не попортила палатку. Ну и при необходимости можно было на печке вскипятить чай, приготосить еду. Больше я не знаю что требовать от жестяной печки. Дрова в основном хвойные.

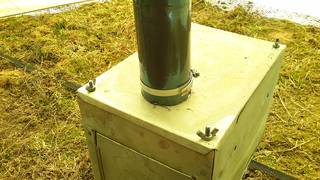

Это не винт. Это намотанная проволока.

Batok
ивняк

Batok
Отдельно: почему вы свернули трубный лист не просто вдоль длинного края, а винтом?

Batok
Для такой печки диаметр трубы меньше 80.... Не супер.

Rive
Это не винт. Это намотанная проволока.

хренов
Тросик в 2мм наверно было бы лучше использовать?

По щелям дыма нет? Не лучше ли верхнюю часть сделать П образной в сечении?
А так, на сайте http://tlib.ru/ , среди отчетов про походы попадаются чертежи и схемы самодельных печек для палаток. Искать надо, начиная с 1955-го года где-то.

Starhunter
По щелям дыма нет? Не лучше ли верхнюю часть сделать П образной в сечении?
А так, на сайте http://tlib.ru/ , среди отчетов про походы попадаются чертежи и схемы самодельных печек для палаток. Искать надо, начиная с 1955-го года где-то.

В сечении верхняя пластина П образной была - одевалась сверху на боковые стенки и прихватывала с боков.

Starhunter
В сечении верхняя пластина П образной была - одевалась сверху на боковые стенки и прихватывала с боков.

Ну так оно и есть, П-образная, только посложнее профиль. И нижняя П-образная. Систему эту я подсмотрел. Система просто супер. После сборки печка - монолит.

Кецалькоатль
Ну это просто невежество и отсутствие понимания.

Невежество в чем? Отсутствие понимания чего?

Rive
Почему тросик в 2 мм лучше вязальной проволоки в 1 мм?

Просто показалось, что с тросиком будет удобнее в плане собрать/разобрать, и транспортировать... Хотя проволоку можно просто оставить в лагере уходя... На следующий приход пригодится что то подкрутить, да и стоит копейки, в отличии от тросика.

Batok
Ну хрен его знает может я и забаненный в Гугле, вам виднее... НО прошу покажите в работе СВОЮ печку с трубой 33мм.... и как вы возле нее греетесь Это чтобы вы не выглядели просто клавиатурным спецом

Коллеги, давайте не будем ругаться.

Согласен, я не стану.

Суть темы какая - я просмотрев все реальные варианты, которые предлагают на продажу - не смог подобрать такую, которая бы удовлетворила мои запросы. Поэтому исходя из собственного опыта и наработок профессионалов сделал свою. Никаких исследований я не проводил.
Ну и, "не боги горшки обжигают" - сделал. То есть - каждый из нас может, имея молоток, ножницы, пассатижи и шуруповерт сделать ту печку, которая ему по душе.
Вот такая была идея.

Batok
Согласен, я не стану.

Про трубы скажу ))
Есть такая наука - гидравлика (и гидро- и аэродинамика тоже сюда в данном случАе)
Сам я не спец нифига - давно учил и все почти позабыл 😛
Но есть такое понятие как сопротивление и оно тем больше, чем меньше диаметр
Трубка мелкого сечения за счет собственного внутреннего сопротивления не сможет обеспечить требуемый расход (без принудительных вытяжек-наддувов)
Поэтому чем мельче девайс, тем критичней к подбору сечений и тем больше уклон в сторону их (сечений) увеличений

Простейший наглядный пример - "прямоточные" самовары (да хоть келликетл!) - даже на миниатюрных вариантах труба довольно приличного диаметра
С учетом всяких коленец (отсечка в топке) внутреннее сопротивление только вырастает и компенсировать его можно только увеличением расхода (сечения выхлопа)

Может и приврал чего - считайте имхо такое 😛

Надо еще учесть площадь отверстий поддувала и фильтра-искрогасителя. Сопротивление на них сделает бессмысленным увеличение диаметра трубы. Я ничего не считал, просто выбрал диаметр, который обычно используется на печках такого размера. Ну и обрастание тоже учитывать надо. После двух недель эксплуатации наросло где-то миллиметров пять, что совершенно не повлияло на функционал.
Немалую роль играет кроме всего прочего и удобство-компактность- прочность. Труба должна быть жесткой, иначе сильные ветры просто расколбасят ее. Я, например, не уверен в прочности трубы 80-100 мм из фольги, толщиной 0,1 мм. Ну и подумываю о замене на обычную составную трубу из жести. Четыре патрубка по 50 см.

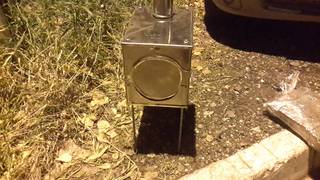

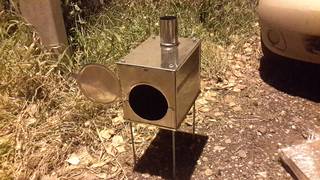

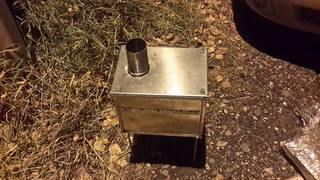

Искал мастера, который бы профессионально изготовил по моему образцу несколько печек. Сложное это дело. Все жестянщики работают на станках, сделать руками для них уже влом. Один взялся, но сделал не то что я хотел. В принципе идея сохранилась, но меня не устроило, я отказался Но решение дверцы с двумя (можно более) фиксированными положениями интересное.

Материал - нержа 0.7 мм.

Если Вы всё равно выводите трубу и у Вас в палатке нет дна. Сделайте из старого ведра перевёрнутого донышком к верху. Труба из донышка, снизу отверстие подкладывать дрова, ставим на лист железа.

Зачем? Моя печка меня полностью устраивает)))

Я хотел заказать несколько штук в профессиональном исполнении для продажи.
Хотя и эта вполне приличная, выставлю ее на продажу.

выставлю ее на продажу

Rive
Зачем? Моя печка меня полностью устраивает)))

Какой вес получился? 0,7мм - монументальненько так, для складной

А зачем такое большое отверстие для дров? Это ведь фактически "щепочница".

strateg

Какой вес получился? 0,7мм - монументальненько так, для складной

Без трубы примерно 3 кг.

ЯРЛ
А зачем такое большое отверстие для дров? Это ведь фактически "щепочница".

Это не щепочница. Поленья используются от 5 до 8 см в диаметре

5 до 8 см в диаметре

Я про свою печку. Толстые полешки дольше горят)

Пост #32

[IMG]https://forum.guns.ru/forums/icons/forum_pictures/[/IMG]

Кецалькоатль
Дык, сказать кроме троллинга нечего.
80 мало, а расчетов нет. Как нынче модно, натрещать с три короба, а выкладки - ноль.
Для тех кого в гугле забанили.
http://ekipirovka.ru/catalog/pechki_koptilni/?PAGEN_1=2
http://www.smartcamping.ru/cat...241637056973799
https://fish360.ru/snaryazheni...ni-pechka-loki/
Вот люди то не знают, что делают.

Вот пейсатель. Там на всех этих сайтах труб меньше 70мм нет. Причем все они позиционируются как экономки. Ну что, печку с трубой 33мм сделал, балбол?

Увы, не удалось найти мастера, который бы профессионально изготовил по моему образцу печку. Буду продолжать использовать свою. Во только дверцу переделаю. Сделаю поаккуратней и с задвижкой на поддувале.

Увы, не удалось найти мастера, который бы профессионально изготовил по моему образцу печку.
