В силу ряда причин некоторое время назад был вынужден продать ижевские сошки С-1 для "Тигра"/СВД. В качестве наиболее приемлемого решения выбрал изготовление адаптера под сошки Харрис. Раздумий на тему "куда крепить" не возникало, конечно, на ствольную коробку с помощью болтов, входящих во фрезерованные пазы перед ствольными накладками.
В результате родился вот такой эскиз на миллиметровке:
Установка готового изделия на винтовку и сборка никаких проблем не вызвали. "Тигр" на коротких сошках Харрис выглядит так:

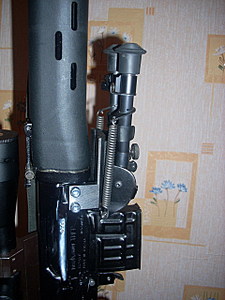

Более крупно сам узел крепления:
В сложенном виде сошки занимают совсем немного места:
Размеры адаптера подбирал "под себя", чтобы удобно было стрелять с сошек Харрис высотой 6" - 9". Почему сошки такой высоты? Во-первых, на тех, которые 9" -13" , "Тигр" стоит очень высоко, внешним видом напоминая зенитку 😊. А, во-вторых, короткие сошки у меня уже были 😊.
Конструкция получилась намного жёстче, чем с сошками С-1, у которых надо убирать люфты во всех соединениях. В несколько раз дешевле. Ну и, пожалуй, поудобнее в использовании.
С уважением, Андрей
По моему - толково сделано. Вопрос: из какого материалла сделан, так сказать - переходник или крепящий узел? Я так думаю, что из хорошей стали, иначе при креплении на ствольной коробке болтами в распор будет гнуться П - образная скоба. Всвязи с этим еще вопрос: не очень тяжелая конструкция получилась?
Как вариант. Правда, всё равно нагрузка "висит" на стволе:
А здесь, небольшой фотокаталог вариантов: http://gunszip.org/topic/2/228298.html
P.S.
Андрей, а что с цветом крона?
posted 29-10-2007 19:33В силу ряда причин некоторое время назад был вынужден продать ижевские сошки С-1 для "Тигра"/СВД. В качестве наиболее приемлемого решения выбрал изготовление адаптера под сошки Харрис. Раздумий на тему "куда крепить" не возникало, конечно, на ствольную коробку с помощью болтов, входящих во фрезерованные пазы перед ствольными накладками.
В результате родился вот такой эскиз на миллиметровке:
А болты упираются прямо в коробку или там есть проставки?
Есть ещё вариант. Сверлить ствольную коробку под антабку:
Max966
Вопрос: из какого материалла сделан, так сказать - переходник или крепящий узел? Я так думаю, что из хорошей стали, иначе при креплении на ствольной коробке болтами в распор будет гнуться П - образная скоба. Всвязи с этим еще вопрос: не очень тяжелая конструкция получилась?
Материал - сталь 40ХС. Вес - около 200 граммов. Отгибание, конечно, имеет место, но очень незначительное.
Avega
А болты упираются прямо в коробку или там есть проставки?
Болты упираются в коробку, проставок нет.
Андрей К
Андрей, а что с цветом крона?
Воронение какое-то не очень стойкое мне сделали - со временем цвет крона стал меняться. Теперь вид у него какой-то полинявший. 😊
Если сверлить коробку, то опорные поверхности сошек Харрис будут упираться на тонкий металл опоры ствольных накладок. Жёсткости это точно не добавит, а это не очень хорошо, на мой взгляд.
С уважением, Андрей
А как насчет провисания ствола? У Родных С-1 там спец устройство компенсирующее есть.
------------------
Самураi - це японськi козаки, тiльки якiсь дуже знервованi.
Counter-StrikerЕсли пристрелять и всегда стрелять с сошек, компенсировать нет необходимости.
А как насчет провисания ствола?
=======
Андрей, вот почти похожий вариант:
Андрей К
Андрей, вот почти похожий вариант:
Ага, я уже обратил внимание.
Counter-Striker
А как насчет провисания ствола? У Родных С-1 там спец устройство компенсирующее есть.
Как и Андрей считаю эту опцию ммм... несколько надуманной. Проще говоря, на фиг она не нужна, если стрелять либо с сошек, либо, опирая винтовку на ствольную коробку перед магазином. Кстати, в этом варианте кучность оказывается лучше. Более того, заметил, что подпор ухудшает кучность - по-разному в зависимости от усилия нажатия снизу.
С уважением, Андрей
[QUOTE]Как и Андрей считаю эту опцию ммм... несколько надуманной. Проще говоря, на фиг она не нужна, если стрелять либо с сошек, либо, опирая винтовку на ствольную коробку перед магазином[/QUOTEВ]
Вполне конкретное замечание (набдюдение). Но себе пытаюсь совместить переходник ,аналогичный Вашему под Харис,с подпором как у С -1 и собственно Харис.Поясняю мою беду.При пристрелке и стрельбе по всякой всячине я использую либо сошки ,либо козлик с упором под коробку,мне так удобней и лучше получается.Но на охоте я сошки не таскаю,лучше лишний бензин для примуса,- чаёк заварганить или супчик сварить,это в горах свыше 3000 метров,а по сему стрелять приходится либо с руки ,либо с камня ,с прокладкой под цевьё( рюкзак,шапка,перчатки,поджопник и т.д)и посему имеем классический подпор и уползание,к сожалению,СТП.Вот и приходится городить переходник с подпором,хотя я приобрёл бы себе С-1,но нет в наличии.
Есть ещё вариант. Сверлить ствольную коробку под антабку:Интересно, а где такой правильный ДТК(пламегаситель) на Тигры ставят....
perstkovИнтересно, а кто Вам сказал, что это ТИГРы.. 😛
Интересно, а где такой правильный ДТК(пламегаситель) на Тигры ставят....
Интересно, а кто Вам сказал, что это ТИГРы..
Так тема вроде про Тигра была (Смайлик улыбка)
perstkov
Интересно, а где такой правильный ДТК(пламегаситель) на Тигры ставят....
вон в теме "пластик на Тигр" сайт магазина опта
в прайсе есть длинный..
но на предприятия, 5000 р минимальная партия...
уговори знакомого владельца магазина
Калугин
Как и Андрей считаю эту опцию ммм... несколько надуманной. Проще говоря, на фиг она не нужна, если стрелять либо с сошек, либо, опирая винтовку на ствольную коробку перед магазином.
IMHO привязывать винтовку к какому-либо одному положению не правильно. Даже на охоте, не говоря уж о войне, нельзя исключать, что придется стрелять из разных положений применительно к ситуации и месту. Как смещается СТП из-за провисания ствола на 100 м. я сам видел на примере моих первых сошек.
За вариант крепления "Харриса" к "Тигру" - 5+, НО это, как я понимаю, изготовление в условиях завода, либо мастерской.
вон в теме "пластик на Тигр" сайт магазина опта
в прайсе есть длинный..
но на предприятия, 5000 р минимальная партия...
уговори знакомого владельца магазина
Зачем уговаривать такой у меня стоит с завода вместе с планкой до 1200 вот злодеи только внизу болгаркой прошлись теперь от кабанов нечем оборонятся.... а вдруг в штыковую на стадо
perstkovЗачем уговаривать такой у меня стоит с завода вместе с планкой до 1200 вот злодеи только внизу болгаркой прошлись теперь от кабанов нечем оборонятся.... а вдруг в штыковую на стадо
Ну есть еще вариант покупки ММГ СВД (там-то все на месте (вообще маразм со стороны тех, кто его на "Тиграх" придумал спиливать)) и поменять один на другой (в разрешиловке будут крайне недовольны).
