Купил РС-22, но нет детали "фиксации" барабана и ползунка или как его там чё крутит барабан ))))то есть не то что бы сломана - отсутствует полностью ((( как и не было ((
Хоть фотку как выглядит, не думаю что она сложная ))) мож сам смогу пильнуть - тока знать бы что
..
Одним словом желательно купить конечно... Даж полностью УСМ забрал бы ))))
Москва.
Буду рад любой информации!
posted by ждан:Собачка.
детали "фиксации" барабана и ползунка или как его там чё крутит барабан
А УСМ в сборе тут буквально позавчера ушёл: forummessage/196/30
------
С ув., Владимир
------
С ув., Владимир
------
С ув., Владимир
Чем меньше деталь тем сложнее (((
------
С ув., Владимир
posted by Дмитрий 14 6 1578:Я вроде где-то видел примерно такой же эскиз оси барабана, остального мне не попадалось.
А может у кого есть эскизы остальных деталей, включая барабан ?
posted by ждан:Самовзвода у РС-22 нет. только предвзвод курком. Крутит толкает и фиксирует барабан всего одна деталь которой прислали Вам чертеж. Сам искал долго купил УСМ в сборе с пересылом около 4000 р обошелся из за этой штуковины....
или как его там чё крутит барабан
KRASSERMAN
Самовзвода у РС-22 нет. только предвзвод курком. Крутит толкает и фиксирует барабан всего одна деталь которой прислали Вам чертеж. Сам искал долго купил УСМ в сборе с пересылом около 4000 р обошелся из за этой штуковины....
У меня из по носа увели ((((
Вот теперь и маюсь ... Рукобдие (((
LW44
а термичка?
Горешно смеяться (((
Совести нет у вас (((

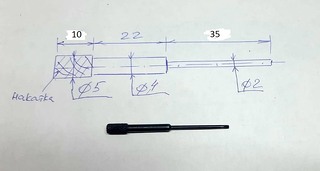

эскиз оси барабана

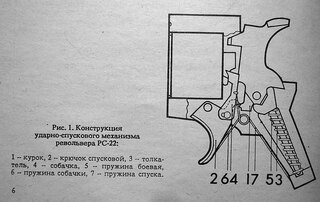

Хоть пришлите кто нить фото ... Этой гадины ...(((
------
С ув., Владимир
------
С ув., Владимир
ждан

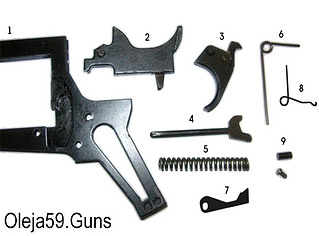

Ну теперь хоть понятно как она выглядит))) спасибо)))
Теперь можно нижнее фото увеличить пока собачка не станет размером с оригинал и будут видны размеры пружины, дальше берёте пружину растяжения и выгибаете по шаблону, дальше бы конечно лучше в термичку, но за неимением её у вас и так походит.
1. Изготовить самостоятельно (самый быстрый и надежный способ)Поскольку пружина имеет простую форму (зигзагообразная или V-образная стальная проволока), её проще всего сделать своими руками:Материал: Отлично подойдет стальная струна от гитары (№2 или №3) или тонкая пружинная (рояльная) проволока диаметром около 0,5–0,8 мм. Также можно использовать упругую булавку.Процесс: Используя круглогубцы и пассатижи, изогните проволоку точно по форме детали под номером 8, ориентируясь на посадочное место в рамке. Закалка, как правило, самодельной струне не требуется — у неё уже достаточная жесткость
