Чистый ОФФ но по теме

Стоит задача построит ДОТ
Скажу даже точнее-некое строение-из бетона или кирпича. Размер 3 на 3 метра, м.б. полузаглубленное, хотя это и не обязательно.
но желательно-антуражнее выглядит
С возможностью там жить. т.е. отапливаемое, с подводкой электричества, спальным местом. Дверь естественно железная. Окна не предусматриваются. :=)
только перископ.
Что то как в детском фильме про Мери Жопинс
Если кто помнит

Дабы не заподозрили в обострении паранойи и сверхприверженности идеям данного раздела спешу заверить что никаких практических целей не преследуется.

Детская мечта. Не более.
Так же как с мотоциклом в свое время. С детства хотел. Получил. Сел. поехал. Уехал в канаву. Встал. Доволен. Все.

Абсолютно то же и здесь.

Дык вот
Какие силы и средства на сие потребны?
Перечень материала, технология. во что это обойдется

Развлекайтесь :=)

Дот? 3х3? Гы гы. Блиндаж.

Перечень материалов? Мешки полиэтиленовые, плетёные по 60 литров - 200 шт. Лопата. Доски от 5 см толщиной. Полиэтиленовая плёнка 6х6 или более.

Силы? Дохрена сил нужно. Средства/инструмент? Лопата "породная", можно комплект из штыковой и совковой.

бойницы забыл вояка)))

Да, и доктора сразу уж найди. Хирурга. Который потом, после таскания песка-цемента-бетона-щебня грыжу паховую соперирует.

Gromozeka
Дот? 3х3? Гы гы. Блиндаж.

Gromozeka
Перечень материалов? Мешки полиэтиленовые, плетёные по 60 литров - 200 шт. Лопата. Доски от 5 см толщиной. Полиэтиленовая плёнка 6х6 или более.

стрелок451
бойницы забыл вояка)))

irvin
Да, и доктора сразу уж найди

МЗ
а поскольку нападения следует ожидать со всех сторон -бойницы не нужны!обороняться мы будем более хитро :=)

А как вообще устраивают амбразуры, чтобы пули внутри не рикошетили? В текстах про такое свойство читать приходилось, но вот конкретных пояснений, типа с рисунками и объяснениями, е встречал ни разу. Кто-нибудь может урл подкинуть?

МЗ
а поскольку нападения следует ожидать со всех сторон -бойницы не нужны!

Про силы и средства - можно обменять грубые силы пары человек с небольшим перегаром на средства в виде ящика водки 😛 - работа не особо сложная, когда бетон надо перетаскивать и в опалубку закидывать 😊. Одна проблема - на какой разборке подводных лодок перископ брать?

Gromozeka
Дот? 3х3? Гы гы. Блиндаж.

Перечень материалов? Мешки полиэтиленовые, плетёные по 60 литров - 200 шт. Лопата. Доски от 5 см толщиной. Полиэтиленовая плёнка 6х6 или более.

..... только это будет называться ДЗОТ (Долговременная земляная оборнительная точка), а речь шла о ДОТ,..... а они, как правило из бетона, армированного, с кучей разных премудростей 😊

А вот так немцы строили мелкие дотики под огнем противника в 1915-1916 годах. Сперва копали яму. Затем в опалубки отливали стенки. Паршивый бетон, кстати. Неармированный.

Перекрывали их ночью заранее отлитыми в опалубках бетонными же балками впритык.

Потом сверху пару-тройку ведер раствора, малька землей присыпать - вот и дот...

Образец на фотках вполне держал ружейно-пулеметный обстрел и был расстрелян в хлам тяжелой артиллерией калибром 152 и 254 мм...что скорее всего не грозит топикстартеру 😊

.... что-то не то...... сомневаюсь, что можно вручную уложить жб конструкции перекрытия

Valkiriy
.... что-то не то...... сомневаюсь, что можно вручную уложить жб конструкции перекрытия

Ну разбирали мы их вручную 😊 Расковыряли весьма приличное их количество, так что опыт есть 😊 Силами нескольких человек вполне реально. Конструкции конечно разные были. Ценьнолитые колпаки и с плиточным перекрытием естественно вручную не установить. Но вот такие мелкие точки переднего края - вполне. У них же не было сплошной плиты сверху, а только набор литых балок 😊 Маркировка на опалубках была кстати интересная - "Крупп, 1881"

Да, конкретно этот дот был полностью расчищен за 4 часа в два рыла.

... дайте размеры поперечного сечения балок и их длинну

bulawog
Да, конкретно этот дот был полностью расчищен за 4 часа в два рыла.

... понятно... это не дот.... легкое укрытие с элементами бетон конструкций.... не огневая точка... но заросло конкретно... не плохо бы в таком местечке найти настоящий дот 😊... настоящая нычка была бы

Valkiriy
... дайте размеры поперечного сечения балок и их длинну

Ну ехать мне туда сейчас далековато 😊 В сечении неправильный четырехугольник закругленный, примерно 15 на 10 сантиметров и длиной изначально около 2,5 метров.

Valkiriy

... понятно... это не дот.... легкое укрытие с элементами бетон конструкций.... не огневая точка... но заросло конкретно... не плохо бы в таком местечке найти настоящий дот 😊... настоящая нычка была бы

Дотов-то там навалом. Только позиции там два года перепахивали калибрами до 305 включительно. И состояние соответствующее.

Valkiriy
не огневая точка

Они с бойницей шли 😊 И использовались как наблюдательный пункт и как легкая огневая точка переднего края. Там или наблюдатель сидел (именно что сидел, общая высота около 1,3-1,4 метра от пола до потолка) или мужики с ручником/станкачом

Высказывался уже в теме:
"По прежнему продолжаем катать вату? А люди уже копают....."

Ничего сложного в постройке нет.

Главное - изначально иметь чёткий план.

Если планируется в будущей постройке жить, тогда необходимы: электричество, газ?, вода, канализация, вентиляция раз нет окон.

Существует несколько вариантов проводки.
1. Заложить в опалубку, до заливки, трубы для водопровода, канализации, электропроводки.
2. Заложить в опалубку, до заливки, пенопласт, доски в местах будущей прокладки труб. После снятия опалубки в образовашиеся штробы можно прокладывать коммуникации.
3. Отлить и "пустить" все коммуникации по-наруже.
4. Вооружиться "болгаркой" и выпилить нужные штробы по-месту. Самый глупый вариант. 😊

Опалубка.

Рассчитывать лень. Возьмите объём 3Х3 и прикиньте сколько нужно досок, чтобы "общить" стены и потолок досками, фанерными щитами с двух сторон. Потолок только снизу. Фундамент только по-периметру. Учитывая горизонтальные брусы, с шагом 50 см - метр, чтобы доски/щиты не выгибались под нагрузкой.

Материалы.

Опять же подсчитывать придётся Вам. 😊

Доски.
Брус.
Арматура.
Вязальная проволока.
Гвозди.
Жёсткие трубы для электрической проводки. Внутренний диаметр 16 мм минимум.
Трубы для водопровода.
Трубы для канализации.
Трубы для вентиляции.
Гравий.
Цемент.
Песок.
Вода. 😊
Битум для гидроизоляции, если под землёй.

С гидроизоляцией всё очень не просто. Стоит разведать уровень грунтовыз вод, запастись глиной и т.п. До начала строительства много читать и спрашивать. 😊

Инструменты.

Лом. 😊
Лопата.
Кирка.
Молоток.
Топор.
Пила.
Плоскогубцы.
Клещи.
Кусачки.
Портативная бетономешалка либо большое корыто и в рукопашную. 😊

Строительная техника.

С ней быстрее, но дороже. 😊

Рабочие.
Экскаватор.
Бетономешалка.
Насос для бетона.

Технология.

Составить план строительства.
Подсчитать - прослезиться. 😊
Провести разведку на местности.
Отрыть котлован, если планируется подземный вариант.
Вывезти грунт или оставить для засыпки сверху, аля домик хоббита или шахта РВСН.
Провести гидроизоляционные работы. Глина слоями, битум и прочее..
Сделать опалубку для фундамента.
Заложить необходимые трубы для коммуникаций.
Заложить арматуру в фундамент и стены.
Залить фундамент.
Подождать... Вот тут не помню сколько дней... 😞 надо ждать и поливать водой. Уточните.
Снять опалубку с фундамента.
Возвести опалубку для стен.
Заложить необходимые трубы для коммуникаций.
Заложить арматуру.
Залить.
Дать "настояться". 😊
Возвести опалубку для перекрытия.
Заложить необходимые трубы для коммуникаций.
Заложить арматуру.
Залить.
Дать "настояться". 😊
Снять опалубку или так оставить, как угодно.
Оштукатурить и провести отделочные работы.
Оставить всё как есть, сурово по-выживальщицки. 😊

По-бетону. 1 часть цемента, 1 часть песка, 1 часть гравия. Крепость будет, что надо. Можно 1 к 2-м

Дерзайте. 😊

ЗЫ Подмайте о Фильтрах и системе для очистки воздуха.

... есть что еще интересного.. покажи

tsvalia
Дерзайте. 😊ЗЫ Подмайте о Фильтрах и системе для очистки воздуха.

... судя по предыдущим фото развалин, на верное по этому плану и строили 😊... плахой план... хохма

bulawog
Да, конкретно этот дот был полностью расчищен за 4 часа в два рыла.

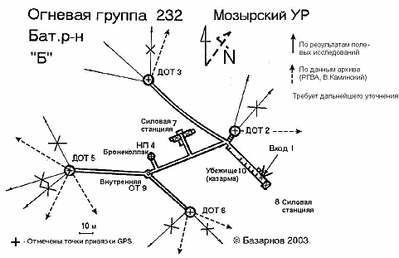

Вот карты с дотами..... все на месте

Valkiriy
... есть что еще интересного.. покажи

Это ты мне? 😊 Есть конечно.. 😊

Valkiriy
Вот карты с дотами..... все на месте

Такс... карты по большей части современной Литвы и частично Беларуссии. 😊

и потом-фронтальные амбразуры это каменный век
только фланкирующие(с)

Для фланкирующего огня Вам понадобится товарищ, желательно на соседнем участке. Поэтому строим не один ДОТ а два..
Линия Энкеля-Маннергейма и КаУР - классика жанра.

вот тут придумалось.
амбразур можно конечно и поменьше. так что нарисовалось 😊
поднимается с помощю домкратов и аля улю гони гусей.

Валерий
вот тут придумалось.
амбразур можно конечно и поменьше. так что нарисовалось 😊
поднимается с помощю домкратов и аля улю гони гусей.
[URL=http:/images/g/151/orig/1466695.jpg][/URL]

........ 😊, остается подкрасться, постучать, и подождать пока домкраами.. приподымут..., посля чего хватит бутильки бензина в "амбразуру" 😊

остается подкрасться, постучать, и подождать пока домкраами.

Валерий
а тчо мешает в обычный закинуть? 😊

... а там предусмотрены специальные приспособления... даж и от газовой атаки... 😊

а там предусмотрены специальные приспособления... даж и от газовой атаки...
