Ищу чертеж или подробное фото брандтрубки

kot_martovskiy 29.01.2011 - 01:39

Ищу чертеж или подробное фото брандтрубки на русские ружья/пистолеты

mirage-2 29.01.2011 - 12:01

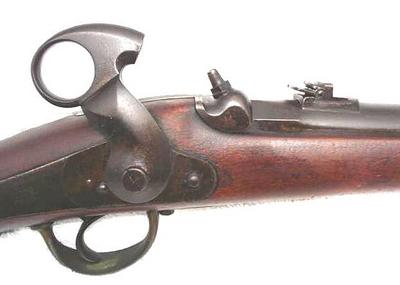

Это - если под обычный капсюль.Для дульнозарядок.

А это под капсюль центробой.

kot_martovskiy 29.01.2011 - 23:11

Надо под обычный капсюль, только её целиком и с разных ракурсов, заказать токарю хочу, чтобы сделал, а то у меня они везде убитые, выкрутить уже не возможно, поэтому буду высверливать и для правдоподобности хотелось бы знать какой шаг резьбы должен быть, какой диаметр отверстия. Или может быть где-то они уже готовые продаются.

mirage-2 29.01.2011 - 23:51

Обычный,это какой? 😀 Что же касается резьбы то,как правило это либо М6,либо
М6х1.Ну,и проточку под ключ.

Karl1 29.01.2011 - 23:53

http://images.cabelas.com/is/image/cabelas/s7_210268_999_01?rgn=0,0,285,285&scl=1.2954545454545454&fmt=jpeg&id=2UmcFVJLJDOSAeAgmdLbJI
Я делал с широким каналом 2.2 мм и узким от 1мм до 0.5мм.

mirage-2 30.01.2011 - 12:00

А я 2,5 и 1,2.

kot_martovskiy 30.01.2011 - 19:33

mirage-2, Karl1 - спасибо!

mirage-2
Обычный,это какой?

Старые капсюли чтобы ставить. А это у вас какой капсюль рядом лежит? как будто из жевело.

mirage-2 30.01.2011 - 22:42

Нет.Это я взял снимок с Ганзы.Судя по всему - это насадка под капсюль центробой.
