По просьбе форумчан ...
Потом отредактируем и вставим текст ...

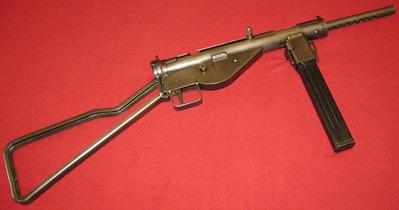

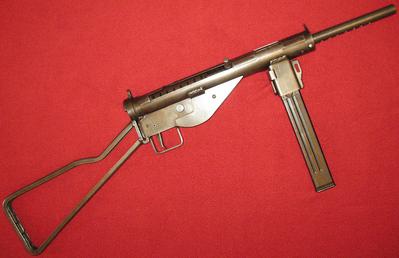

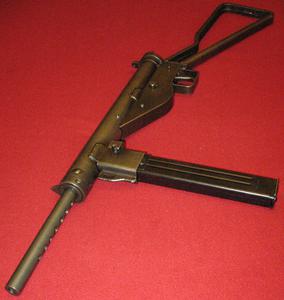

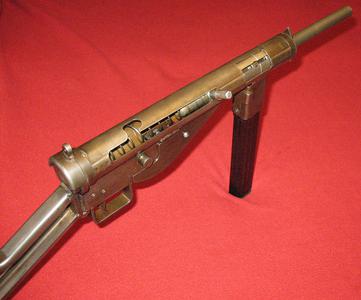

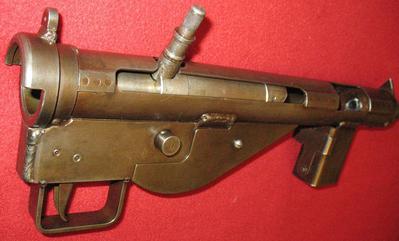

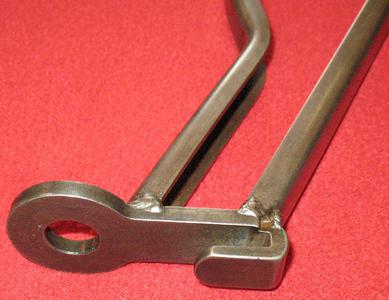

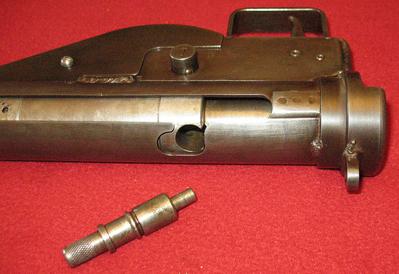

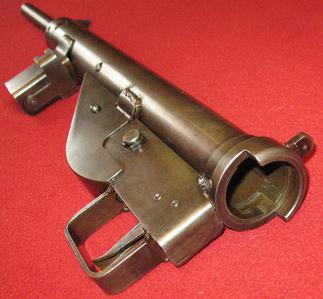

(фоты взяты с форума купли-продажи ММГ) ...
Уважаемый Archengel.
Где такое ствола делают ?
Пан Вальтер! Если не трудно, снесите сюда Ваши прекрасные работы по СТЭНам. Так хорошо, когда все собрано в кучу! 😊
walther38
Уважаемый Archengel.
Где такое ствола делают ?
Это немецкая копия английского СТЕНа, копия СТЕНа 1:1 называлась "Gerät Potsdam" "Устройство Потсдам", а обнемеченный пистолет-пулемет с магазином вниз и с упрощенным спусковым механизмом, назывался "Gerät Neumünster" "Устройство Ноймюнстер" ... Потсдам был для обычных частей, обычно !Фальширмегэр!, а удешевленный в производстве Ноймюнстер - для Фолксштурма! Удешевленный Вариант для Фольксштурма имел название МП3008 (MP3008)!
Есть идеи что Потсдам и Ноймюнстер были оружием используемым диверсионными групами в тылу и были 1 в 1 как СТЕН, производились заводом Маузер с 1944, а МП3008 стали производится с 1945 года, как дешевое оружие для ополчения!
Для диверсионных операций, немцы на копиях СТЕНа ставили английские штемпеля приемки ...
!Немного инфы с РуНета!
Gerät Potsdam (V.7081) и Gerät Neumünster (Volks-MP 3008) представляют собой более или менее точную копию английского пистолета-пулемета «Стэн».
Первоначально руководство вермахта и войск СС отвергало предложение использовать трофейные английские пистолеты-пулеметы «Стэн», скопившиеся в значительных количествах на складах вермахта. Причинами такого отношения были примитивная конструкция и малая прицельная дальность этого оружия. Однако нехватка автоматического оружия вынудила немцев использовать «Стэны» в 1943-1944 гг. для вооружения войск СС, ведущих борьбу с партизанами на оккупированных Германией территориях. В 1944 г. в связи с созданием фолькс-штурма было принято решение наладить производство «Стэнов» в Германии. При этом примитивная конструкция этих пистолетов-пулеметов уже рассматривалась как положительный фактор.
Как и английский аналог, выпускавшиеся в Германии пистолеты-пулеметы «Ноймюнстер» и «Потсдам» предназначались для поражения живой силы на дальности до 90-100 м. Они состоят из небольшого количества основных частей и механизмов, которые могут быть изготовлены в условиях небольших предприятий и кустарных мастерских. Автоматика пистолетов-пулеметов работает на принципе отдачи свободного затвора. Запирание в момент выстрела осуществляется затвором и возвратно-боевой пружиной.
Спусковой механизм позволяет вести одиночный и автоматический огонь. Он собран в спусковой коробке, которая приварена к затворной коробке и состоит из спускового крючка с пружиной, спусковой тяги, спускового рычага с пружиной и переводчика огня. Питание патронами осуществляется из сменных коробчатых магазинов емкостью 32 патрона. При этом приемная горловина пистолета-пулемета «Потсдам» расположена как у «Стэна» слева, а у пистолета-пулемета «Ноймюнстер» она перенесена под ствол.
Для стрельбы из пистолетов-пулеметов используются 9-мм патроны «Парабеллум». Эти же патроны применяются и в английских «Стэнах». Такое совпадение не случайно: при создании «Стэна» в 1940 году за основу был принят германский МР-40. По иронии судьбы через 4 года производство «Стэнов» было начато на немецких предприятиях. Всего было выпущено 52 тыс. винтовок «Фольксштурмгевер» и пистолетов-пулеметов «Потсдам» и «Ноймюнстер».
http://military.bookinist.net/avtomaty/3368-ger228t-potsdam-mauser.html
http://www.mek-schuetzen.de/Blueprints/volksmaschinenpistole_1.jpg
http://de.wikipedia.org/wiki/MP_3008
Я хотел спросить, где такое предложение ММГ. Необычный.
ММГ - Макет Массо-Габаритный - деактевированное оружие - deaktivated - deko!
Wsio eto znayu.
But from which country the gun with such unusual deactivation?
Russia - they weld everything, cut evrything and never take care about how does the piece look like afterwards 😞
Thank's a lot. I didn't know this 😊
Доброго здоровья, господа!
Скромная добавка от Жука. "Следует отметь, что в фашистской Германии в конце войны изготавливались максимально упрощенные и удешевленные пистолеты-пулеметы, почти точно копирующие или очень напоминающие британские пистолеты-пулеметы СТЭН. Некоторые из таких подражаний показаны на рис..."

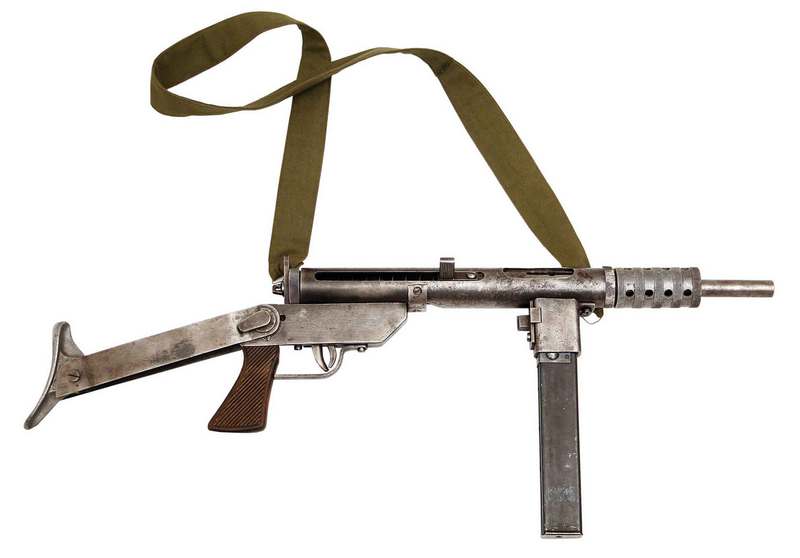

66-11 - Ето Польский Блыскавица (1944)
66-11 - Ето Польский Блыскавица (1944)Н-дя... Впрочем, 100% доверия к Жуку у меня уже давно нет. А вот про "Молнию" хотелось бы подробнее. Огромный пробел в образовании. 😊 Даже не слышал. Судя по году, Британия для Армии Крайовой? Или реально что-то свое? И много ли их было?
На каком языке вы предпочитаете читать - английском или польском языках. Я могу предоставить ссылки на некоторые польском и английском языках публикаций на эту пистолет.
Poka na polskim yazikie
http://www.scribd.com/doc/63332926
http://opisybroni.republika.pl/Blyskawica.html
http://www.muzeumwp.pl/emwpaedia/pistolet-maszynowy-blyskawica-kal-9-mm.php
http://www.scribd.com/doc/63333950
Tut na angliskim
http://depositfiles.com/files/vc4bhr12r
Доброго здоровья всем!
Уважаемый пан Вальтер38! Вообще-то, я бегло читаю на китайском и, слегка, на русском. Но, тем не менее, огромное спасибо за информацию (больше, пока, не требуется). Кстати, в Рунете информации по Блесковице не нашел вообще. Тем ценнее Ваша. Теперь осталось коротко изложить суть прочитанного для совсем не владеющих прекрасным польским языком. (Если в чем ошибся - поправте).
Итак, я был неправ. Разработка чисто польская. Начата во второй половине 1942 года. Авторы - Вацлав Заворотны(?) и Северин Виланир(?). Цель - компактное, простое и надежное оружие для АК. В качестве прототипа взяты СТЭН МкII и МП-40. На их базе и был создан п.-п. пригодный для изготовления "на коленках" (Честь и Хвала!).
Техдокументация сделана в течении 01-04.1943. Опытный образец создан в 08-09.1943. Первые испытания проведены в лесах под Зеленка(?). Первое "официальное" применение - 1943 год, Театральная площадь (где? Варшава?). Организатор - Рышард Бялостоцки(?). Оружие предоставлено полковником Эмилем Фелдор...(?) (псевдоним НИЛ) и начальником подпольного производства инженером Витольдом Гекелем(?). Суть применения: длинная очередь над площадью (может я что-то не так понял).
Серийное производство начато 11.1943 и продолжалось до Варшавского восстания. Всего выпущено около 700 экземпляров.
Конструкция. Принцип работы - свободный затвор. После последнего выстрела затвор остается открытым. Затвор имеет продолные канавки, повышающие его надежность.
Если я правильно понял, возвратная пружина - 2х секционная. Боек - фиксированный.
Магазин - коробчатый, 2х рядный на 32 патрона. Огонь - только непрерывный. Возможно использование английских магазинов.
П.-п. оснащен пистолетной рукояткой и складным прикладом (удобен для ношения под одеждой).
Перед спусковым крючком расположен предохранитель (обратный крючек). Когда палец на крючке, предохранитель отключается за счет толщины пальца (?).
Название (БЛЕСКОВИЦА - молния) связано с какой-то особенностью крепления приклада (до конца не понял).
ТТХ
Калибр 9мм
Патрон 9х19 Пара
Длина 730мм с прикладом (556 - без)
Длина ствола 197мм
Вес без магазина 3.32кг
Практическая скорострельность 550выстр/мин.
Магазин 32 патрона.
За сим, все. Честь имею!
P.S. Уважаемый пан Вальтер38! Вообще-то, слово Блесковица для славянина перевести весьма несложно, даже не зная польского. 😊. Тем более, что у меня над столом стоит бумажная модель одноименнонго эсминца (журнал Малый Моделяж, ПНР. Я думаю, что Вы знаете - мы люди одного поколенеия). Я чту ребят с Хеля ничуть не меньше, чем тех, которые стояли насмерть на Миусе и Волге. Мы с Вами не конкуренты. Мы, скорее, сотрудники. С огромным Уважением. СП.
Wot bolshoye foto
Вот этот СТЕН можно с легкостью превратить в МП3008, горловину магазина сделать приваренной и сместить ее вниз, удалить кожух ствола, изменить мушку, изменить замок магазина и самое главное он уже упрощен до МП3008 😊 - Похож на оружие последнего шанса, когда метала и станкового парка даже на простые СТЕНы не хватает 😊 ... (хотя уже 10000000 раз об этом все и без меня говорили)
Ребята подправте Ваши ескизы в Копилке ...
Depending on time and version. MkV only "snap-type" - upper hole.
Thanks, a lot! Я просто в Копилке увидел Ваши ескизы и решил их превратить в 3х мерную модель ... просто маленькое несовпадение было в соосности отверстий на эскизах ... ну теперь все ОК! 😊
Corrected cross-section
walther38
Corrected cross-section
I try to make the same 😊 ...

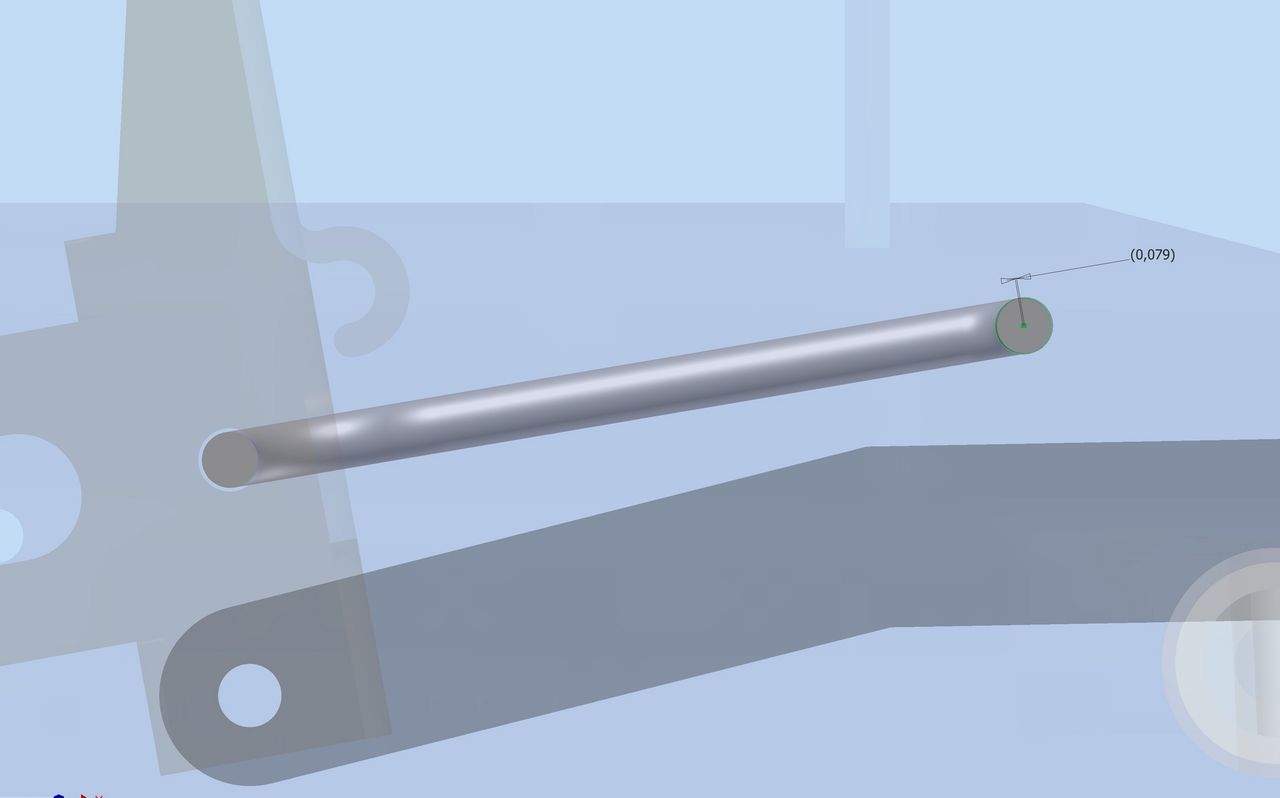

Correction - trigger axis dia.
walther38
Correction - trigger axis dia.
Have done ...
but this very very little problem does not play great role 😊 for your Modelling Project
I know your discussions about 0,01 mm difference in MP-40. For modeling to my prewious drawing were sufficient for working animation. My remark was just "on the side".
😊
Yes - I remember too, that is why I say for your projects it plays no role, do not pay attention, but great role for AutoCAD - if the axes are not on the right place the correct assemble or the animation for excample are not possible and so on ... It is just for AutoCAD and Inventor fans 😊
Sten Mk II
Да, я смотрю, эта книга "Книга дезайнера Пистолетов-Пулеметов" ... стала настольной книгой всех форумчан ...
Not for me! 😊
Looks differ 😊!
Главное похож ... 😊
Woodpecker-6002-row magazine 1-row feed
Mk II(S) v.1 & v.2
Какая реальная длинна ствола у Стена,проверится хочу.А то,что то в модели немного не сходится.
197mm (7 3/4" = 196.85 mm)
Ок!Спасибо!
Mk I*
Спасибо Walter38!У МК1,кожух ствола отдельно от затворной коробки,или единое целое.Какая Общая длинна всего ПП,и приклада в отдельности,подскажите.Может кто подскажет правильные размеры расположений отверстий на коробке УСМ.
Так ето.
Затворная коробка и кожух ствола единое целое.
Не устаю восхищаться, Пан Вальтер!!! Глубочайший реверанс.
Спасибо Большое Walter38!Вам пора труд писать,о Стенах!
СПетрович
Не устаю восхищаться, Пан Вальтер!!! Глубочайший реверанс.
Да Вы оба - два сапога - пара! В лучшем значении этого выражения 😊!
The logic of STENs design
Супер!Сэнкс!
Продольное сечение STEN Mk II Canada for China
Интересно, а сейчас где нибудь используют СТЕНы? Ну в какой нибудь маленькой развивающейся стране, в полиции? Или с 50х годов они были везде сняты с вооружения?
У всех Стенов маркировка наносилась в одинаковых местах,или были основные места,и места где каждый производитель отмечался по своему?
Вполне возможно, что в Пакистане, так же, как АК и TT.
Официально копии Semi обратно в США.
Маркировка былa и в Великобритании, Канаде и Новой Зеландии в определенных местах.
С вершины название модели и, возможно, логотип производителя (Канада, Новая Зеландия). Со дна номер и логотип производителя (например, RTL, в Великобритании). Буквы 3-3,5 мм.
Понято,Спасибо!
Оригинальные рисунки Sten Mk II, Mk III, Mk V
Не пойму,как же крепится задняя рукоять.Та штука,к которой рукоять крепится болтом,приваренна,или....Вставляется рукоять в сборе в коробку,потом накидывается приклад,и за счет него,вернее скобы приклада,рукоять держится,т.к. над рукоятью железная втулка,которая и не дает ей выпасть,упираясь в скобку крепления приклада,а спереди скоба спуска,и рукоять поэтому не шатается.
Не пойму,как же крепится задняя рукоять.Хотел быстро сумничать - не получилось 😊 "Сухарь", по идее, должен быть частью коробки спускового механизма. Рукоятка и приклад явно независимы.
Вот нашел фотку рукоятки,но она ничего не проясняет.Нашел номер на стволе MK5,раньше не обращал внимания,что они и там ставятся,и ствол какой-то непонятный,самодельный что ли,вроде фаска большая должна быть,где патрон вводится,а номер тогда зачем?Стены красили что ли?
Ето я нашёл:
"...Nearly most British weapons were either parkerized or had a black oxide finish. Blueing is realy a comercial finish that wouldn't last two minitues on a battle field because it rusts very easily. Looks nice blued but nowhere practical for military use. I thing the Army soon found that out during WW1.
...Fazakerley started using suncorite (the iron-hard black paint) from about 1942/3
...Suncorite 259
The Original self-phosphating phenolic resin rust protecting black paint. When it was/is applied as a new, factory finish, the metal parts were/are phosphated/Parkerized first and then the Suncorite paint applied and baked on to the fresh phosphate or Parkerizing. It was also applied over existing blue or black oxide finishes during rebuild. The paint is extremely tough and sometimes the only way to completely remove it is by glass bead blasting. To refinish with the best results, the metal MUST be Parkerized first and then the paint applied afterwards.
However if you paint bare with Suncorite and then steel wool it off after a few weeks, the underlying surface will appear as worn parkerizing, when in fact it may not have been parked at all in the first place..."
Оригинальные самостоятельно фосфатирование фенольные смолы ржавчины защиты черной краской. Когда это было / применяется в качестве новой, заводской отделкой, металлические части были / фосфатированы / Parkerized, а затем Suncorite краски применяются и запеченные на свежем фосфата или Parkerizing. Было также наносить поверх существующих синей или черной отделкой оксида во время перестройки. Краска очень жесткие, а иногда и единственный способ, чтобы полностью удалить это взрывным стеклянных бус. Чтобы отполировать с лучшими результатами, металл должен быть Parkerized, а затем краску добавлен позже.
Однако, если вы рисуете с голыми Suncorite, а затем стали шерсти ее после нескольких недель, подстилающей поверхности появится как носить parkerizing, когда на самом деле, возможно, не был припаркован на всех, в первую очередь
Some parts.
А вот возможности CorelDraw X15
Доброго всем здоровья!

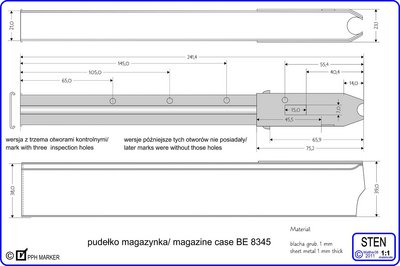

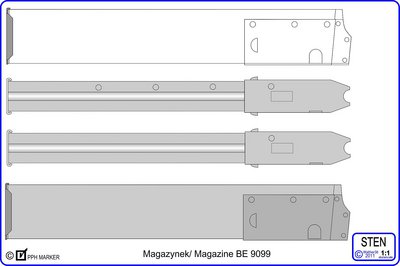

Возникла нужда оживить тему 😊 Возникли вопросы по магазину. Можно было бы спросить у автора 😊, но указанные отверстия присутствуют не на всех фото. Иногда встречаются еще и необозначенные на эскизе. Вопрос к Знатокам... 😊
Честь имею.
Господа Знатоки! Пока суть да дело, возникли еще вопросы.
1. Как на самом деле выглядел стык кожуха(barrel sleeve)и втулки(barrel bushing)?
2. Как на самом деле выглядели отверстия на кожухе?
На разных фото я не увидел единства (разные годы? разные производители?)
Как всегда, заранее спасибо и Честь имею.
Привет Сергей!У нас спец по Стенам,это Walter38,но у него наверное каникулы.Понятно уже,по каким чертежам ты Стен проектируешь,если про barrel sleeve и barrel bushing спрашиваешь.Вот тебе чертежик barrel bushing,но за точность не ручаюсь,они там на западе,эти Стены дома,вроде бы делают,и развертки там покупают без проблем,для него,темплата вроде называется,это для затворной коробки,что бы из трубы выпилить самому,кайф получить,мол сам все сделал,но их полно всяких разных этих плат,и размерами они отличаются,поэтому может и на другие детальки,которые можно вручную сделать,в домашних условиях,размеры могут быть различные от оригинальных!Отверстия на кожухе,в зависимости от модификации,на МК2 в основном по три отверстия по горизонту,у МК5 вроде пошли уже по два отверстия.Barrel bushing,я так понимаю приваривался,к затворной коробке.Скидываю скриншоты,там есть и с такими дырками и с такими!
N2,У меня на скринах ствол от МК5!
Кожух ствола,это скорее всего просто кусок трубы с дырками,туда вваривалась втулка с резьбой и косыми зубчиками,зубчики под стопор,ведь кожух заворачиваясь в barrel bushing,и зажимал ствол!

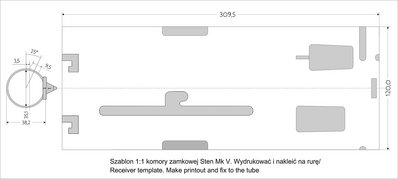

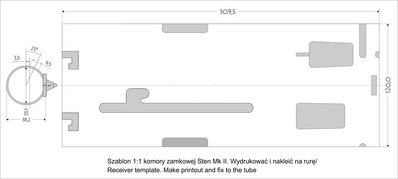

Вот так,они по темплате делают!Они у меня есть,правда не знаю правильный ли масштаб,но там есть размеры в дюймах,если надо скину!
Вот так,они по темплате делают!
Первые фото - МкII, вторые - МкV
2 СПетрович
next
next2
Три отверстия на спине были в ранних версиях элемента управления через какую если картридж имеет. После опыта войны в Африке, где песок, доступ к ваш не блокирует доставку картриджей он там. Стен было так хорошо, как ППШа, но хуже были магазины. Патроны должны быть поданые на 8 градусов склона иначе джемы произошли.
http://www.dobroni.pl/rekonstrukcje,sten-owe-mity-prawda-czy-falsz,8055
Большое Спасибо Walter38,информация интересная и редкая!
Другие
сльедующие
Mr Walther 38, are You Giant! 😊
Ну и предупредил меня Благородный Gospodin Walther 38...
Но в Польше говорят: толкни в стол а ножницы скажут...
Для специальной просьбы Благородного Господина SPetrovicza... 😊
Pana, ogromne dziękuję! 😊 😊 😊
Pana, ogromne dziękuję!
Ogromnie Panu dziękuję 😛
Вот и я и мои маленькие помощники...
Mr-Bad
Вот и я и мои маленькие помощники...
Супер!
маленькие помощники...Пулемет,дробовик и МП-40,это,я так понимаю...помощники,и еще Стен на подходе,а еще где-то,в окне наверное,ПТРД должен стоять!!!Mr-Bad...вас голыми руками не возьмешь!!!
голыми руками не возьмешь!!Ага, там на полочке стоит один, который, видать, попробовал! 😊
:)...
Там на столе, слишком спиной, лежала еще порядочная кучка но в кадр не уложилась...
M4A1, Thomson, MP5, PPSh, Mauser 98k, Desert Eagle, двe Бэрэтты с глушителями... etc,etc...
Да и на полке лежат три гранаты Stielhandgranate 24, револьвер Нагант, несколько Ф-1, штык Калашникова...
Совсем спокойный гражданин...
http://photos.nasza-klasa.pl/9882660/74/main/6fb3073b1f.jpeg
Полиция была у меня, год назад...
Говорят, какого-то вора, я хотел убить...
Заняли почти все, но после нескольких месяцев все вернулось... 😊
Но это тема о Стэне... 😊
Доброго всем здоровья! Это тоже, вроде как, СТЭН... Кому интересно, подробности здесь
http://gunszip.org/topic/85/629987.html
Это тоже, вроде как, СТЭНПривет,я позырил,классно получилось,да еще и разборный.....БРАВО!!!
Привет,я позырил,классно получилось,да еще и разборный.....БРАВО!!!Спасибо 😊!
Спасибо 😊!
rusder767
Вот нашел фотку рукоятки,но она ничего не проясняет.Нашел номер на стволе MK5,раньше не обращал внимания,что они и там ставятся,и ствол какой-то непонятный,самодельный что ли,вроде фаска большая должна быть,где патрон вводится,а номер тогда зачем?Стены красили что ли?
Вы если берете мои фотографии то у меня бы и спросили 😊
1. Ствол родной, но мною укорочен с казенной части. Вообще этот набор железа готовится стать airsoft версией 😊
2. Стены по крайней мере 5-й модификации красились.
Вы если берете мои фотографии то у меня бы и спросили
Добрый День!Да..надо было у вас спросить,но я,как то по быстрому все сделал....нашел,сохранил у себя и забыл...где брал фотки,откуда скачал,потому что понадобились они через какое то время.А потом знаете,я был уверен,что эти фотки забугорные,т.к у нас такие вещи вроде редкость!

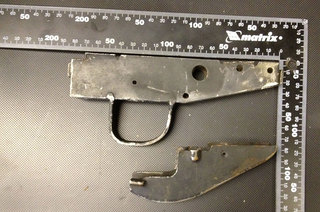

Так, выкладываю фотографии останков 5-го стена.
УСМ был кем то варварски отрезан от ресивера, я же варварски отрезал тыльную часть 😊

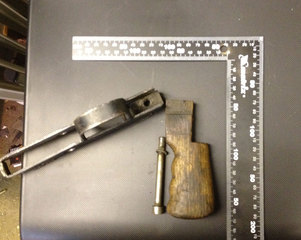

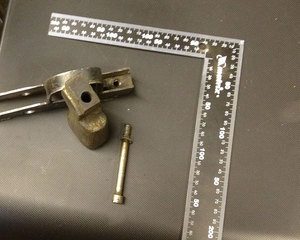

Перейдем к прикладу. Пенала для приклада у меня нет, так что ответить был он или нет не могу.
Насколько я понимаю приклад использовали от старых винтовок. В книгах встречается вариант с менее богатым затыльником.
Но вернемся к УСМу, еще несколько фотографий.
А вообще рекомендую приобрести книгу The Sten Machine Carbine!
Я заказывал отсюда: http://www.collectorgrade.com/bookshelf6.html
P.S. Убедительная просьба не просить меня сканировать страницы из этой книги.
Mc Duck
P.S. Убедительная просьба не просить меня сканировать страницы из этой книги.
??? А зачем ???
Были прецеденты...
Mc Duck
Были прецеденты...
!400 страниц, это-же каим надо быть наивным, что надеятся, на то, что незнакомый форумчанин согласится провести возле сканера Н-ое колличество часов - при том безвозмездно ... УЖАС! 😊
Мы не будем просить, но если вы вдруг решитесь, ни с того ни сего вдруг отсконировать и выложить ее в интернет, то наша тема к Вашим услугам 😀
Mc Duck
Большое Вам Спасибо!
то наша тема к Вашим услугамОй,Archengel,Archengel... 😊 Но я присоеденяюсь (особенно, если в переводе) 😊 😊 😊
U mienja ona jest. Niekotorye glavy ja mogu dat' sjuda.
U mien'ja ona jest. Niekotorye glavy ja mogu dat' sjuda.
walther38
U mien'ja ona jest. Niekotorye glavy ja mogu dat' sjuda.
http://depositfiles.com/files/tihr4e0e5Не работает!
Спасибо!Посмотрим!
Я его сделал!Поздравляю! Хорош!
Как я уже закончил Стэны это я принимаюсь слишком их прэкурскора - Лянхэстэра - модификацию ненецкого МП-28.
Всего Хорошего, Ув. Господин Русдер767. С Днием Pождения!!!
Большое Спасибо Mr-Bad!!!
Господин Русдер7671
С Днием Pождения Всего Хорошего!
Лучше позже чем совсем 😊
Спасибо Большое Walter38!
walther38Отличная красивая работа! Зовущая: давай, сделай макет МП-28! 😊 😊 У меня уже чешутся руки! 😊 Уважаемый мастер своего дела, Walther38, а чуть более подробные размеры (кроме длины),вы не могли-бы выложить?!! У меня синдром отмены: (нужно что-нибудь) срочно поделать! 😊
ненецкого МП-28
Пишут что стволы СТЭНов были с 2-4-6 нарезами? Два нареза это как стреляло?А как выглядели Канадские СТЭНы?
Mk II & Mk III- 2 или 6 нарезов (только).
>Два нареза это как стреляло«
По данным из книги P. Laidler (page 44):
"in February 1941 it was accepted that two-groove barrel would be an acceptable to 6 groove alternative. The report of the comparison between 2 and 6 groove barrels concluded - the accuracy at 100 and 200 yards does not differ between a two groove and narmal (6 groove) barrel. Penetration at 100 and 200 yards is identical. Barrel wear after 2258 rounds is negligible"
»Канадские СТЭНы<
Producer Long Branch (133 497 pieces produced) - design and dimensions were identical to those of British, in general better external finish + black oxiding. Они были просто лучше сделаны.
Walther38, а чуть более подробные размеры (кроме длины),вы не могли-бы выложить
Подождите, есть всему свое время 😛
ОК, терпеливо жду! 😊 Хотя, кроме деревяхи,и внешних обводов, мне вообще многое непонятно. Зачем какая-то кнопка под большой палец правой руки сверху и сзади ствольной коробки?! (Планируется деревянно - алюминиево - дюралевый макет с примитивным затвором - сухострелом).
Переключатель режима огня (одиночный-неперерывный). Он работал поперечно но как он работал я не знаю. В Льанчестер его не было, только неперерывный огонь.
Я имею пока то
Mk II & Mk III- 2 или 6 нарезов (только).Спасибо! А по ширине два нареза, это как? 90 градусов (90х4=360), или просто две узкие канавки?
Того уже ние знаю как они то сделали.
Без ссылки.
По моему две узкие канавки.
Но можно быт широкие
Господин Rusder767!
С Днием Pождения Всего Хорошего!
Всего Хорошего, Ув. Господин Русдер767. С Днием Pождения!!!
Это не компьютерное моделирование, просто интересное добавление по Стенам.
Попал мне в руки файл скана английского мануала 1942 года по Стенам. В конце книжки нашел вот такие вот фото. Стен с подствольным фонарем! В 1942 году!
walther38
Mr-Bad
Большое Спасибо!!!
Дополнение
Сравнение доступных чертежей и планов
И теперьдля завершения Стени Сопротивления Дании
А вот А.Б.Жук рисуют - "63-5", что был СТЭН Мак 4 "А" с красивой деревянной рукояткой и ствол длиной 97.8мм. Это фантазия?
Нет - Фосс-гун был ис Дании
Ниже ето Стены IIII и IV (T42, IVA, IVB)
Мк4А красив. И хорош грабить банки и устраивать перестрелки на стрелках! Чуствуется рука мастера. Как там ИРА использовала Мк4А?
А ето Стен Мк IV(Т42). Стрелал толко одиночном огниом.
Лично я против ММГ, лучше пусть на складе лежит боеспособный.
А на складе им зачем лежать?
чтобы на ммг не порезали
Смерть массового огнестрела неминуема. Вопрос в том, какой она будет )

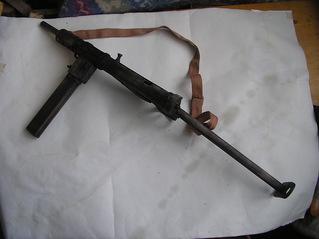

Неметский Стен - Неумунстер МП 3008
MP 3008 iz Blohm & Voss
Австралийский СТЕН- Owen submachine gun
если интересно - могу еще фото запросить - у друга появилась игрушка...
А что у него ствол от выпадания на этой пимпочке фиксировался?
А вот это пипочка удерживающая ствол это просто подпружиненый штырёк туда-сюда?
А горловину для магазина они просто прошивают на прессе после вырезания окна для вылета гильз? Или приваривают?
если вопрос ко мне - не знаю. Это действующий образец и находится очень далеко от меня.
Извините, а спросить можно? Друга значит. А ещё у ствольно-затворной коробки, трубы значит, в казне крышечка приварена? По кругу или точечной? И затвор в заднем положении об эту крышечку шмякает или там амортизатор?
плакат
Спасибо! Красавец! А зачем они хвост для ручки затвора приделали? И как у них кольцевой упор для удара затвором сделан?
А зачем они хвост для ручки затвора приделали? И как у них кольцевой упор для удара затвором сделан?
картинку украл из темы плакатов оружия (Литература).
Ваши вопросы на нерусский язык, что бы меня там поняли к сожалению перевести не смогу. Так что наверное больше информации по данному образцу от меня не будет.
Если от затыльника приклада до спускового крючка 35 см. то ручку затвора они передёргивают возле кончика носа пытаясь не дать себе в глаз кулаком. Эргономично?
Он мне во всем ние понравилса.
Как идея для самоделки хорош. Штампуем стакан, прорезаем окно выброса гильз, выдавливаем горловину. Пихаем: возвратную пружину, затвор, ствол. Точечной сваркой пистолетную рукоятку и пиптик фиксации ствола. Затвор можно взводить пальцем в дирочку, как на М3А1.
Австралийский СТЕН- Owen submachine gun"Это не "Джим Бим"!"(ц)
А Оуэн и есть Оуэн,а не СТЭН...
И шёл своим путём:
Prototype Owen Sub-machine Gun
Experimental .32 Owen Sub-machine Gun Second Model
Experimental .45 Owen Sub-machine Gun Third Model
Experimental .38 Owen Sub-machine Gun Fourth Model
Experimental .38 Owen Sub-machine Gun Fourth Model
Experimental .45 Owen Sub-machine Gun Third Model
Experimental 9mm Mk1 Owen Sub-machine Gun Fifth Model
Owen Mk 1 Sub-machine Gun : Australian Army
Experimental Owen Mk II Sub-machine Gun
Experimental Owen Mk II Sub-machine Gun
Owen Gun Tested Against Other Sub-Machine Guns.
http://www.t3licensing.com/lic...machine%252Cgun
Теже яйца,качеством похуже, ютьюбе:
http://www.youtube.com/watch?v=2BnSk8m6dtQ
Ссылка на мануал: Small Arms Training Vol 1 No 15 - Austen, Owen, Thompson (English, 1943)
Я смотрю конструктивно ствол точили из здоровенной болванки, во стружки было!
Чтож, и так мне ние нравитса 😊
