Вот что всегда хотелось сделать, вроде как не очень много этих машин смоделированно.
в нормальном качестве, я например, не нашёл.
Да и вобще, как то тигры больше любят, встречаются они точно гораздо чаще на различных сайтах.
Торопиться не буду, очень много работы, потому возможны перерывы.

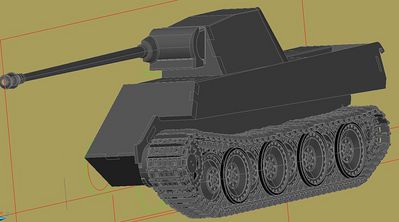

пока такой задел.
Да, и как выяснилось, информации в сети по этому танку море, но вот данные везде разные, даже в тех бужных изданиях что есть у меня, есть неточности.
По этому буду признателен если кто то поделится ссылками.
обычные виды и фото восстанавливоемой "А" я имею, но у меня "G"
и вот к примеру, ось башни где? этого я не нашёл, какова толщина горизонтального верхнего листа башни на "G" ?
вертикальные бортовые плиты на "G" тоже 50мм или 40мм как на раннних моделях?
вобщем, если владеете такими данными, я буду вам признателен за помощь.
красиво.
Я бы использовал книгу
"Пантера". Стальная кошка Панцерваффе
на мой взгляд это лучшая кника. Скачал много, практически все, что можно было найти в инете.
http://modelfan.ru/5333-pantera-stalnaya-koshka-pancervaffe.html
А вообще, мне кажется, моделить внутренности танка в Инвенторе - чревато. К концу, особенно когда появятся траки, модель будет просто нереально-тяжела. Если потом перегонять в другие редакторы - Макс например, он (Макс) просто тупо отказывается работать с таким количеством полигонов. Мне порой приходится при конвертации удалять внутренние детали.
Да и на саму машину нагрузка возрастает и по мере продвижения вперед комфортность работы падает.
Но это мое, ни к чему не обязывающее мнение.
Удачи, начало очень хорошее.
Я тоже в планах Пантеру держу сделать.
Спасибо за книгу, я вот ещё что нашёл))
http://www.toadmanstankpictures.com/panther.htm
А про внутренности-мое мнение такое же, и опыт зависания из за траков имеется, но я надеюсь всех обмануть делая всё в своём слое, может если я буду отключать ненужные мне элементы, то всё получится.
ну а если нет, то конечно, придётся упрощать.
В макс пока даже не думаю портировать, не люблю я рендер)
Вот ещё немного
Думаю, не погорячился ли я с болтами, чувствую, в итоге придётся упрощать.
Вот ещё немного.
сделал траки и кое что что не очень заметно, но ощутимо добавляет реализма.
траки специально очень простые, хочется нормальные, но я выбрал такой компромисс, боюсь машина нормальные не потянет.
Ну и впроцессе был найден косяк, как же без этого.
недостаточно выгнуты опорные катки, и слишком широки были ступицы и расстояние между венцами ведущих колёс, всё это по ширине в трак ложилось, но между направльющими и в цевки попадать нехотело, пришлось немного помучиться, но всё встало как надо, осталось немного подправить ленивец, что невидно почти.
Вот ещё немного.
Добавил балнсиры на один борт (пока без торсионов), ограничители хода, натяжной каток ну и остальное по мелочи.
Ещё траки всё таки чут чуть переделал, а то совсем как кирпичи были.
видимо все ушли на фронт))
Итак продолжим.
Добавилась командирская башенка, всякие нужности на башне, обзавелись своими глазами стрелок радист и мехвод.
Несоразмерно много времени ушло на петли распашных люков в корпусе, мне так и не удалось найти их изображение в интернете, сделал почти из головы, если кто что либо знает по этому вопросу, подсказывайти или если видите неточность вобще, говорите, буду признателен.
Ну и мелочь, но я долго не мог придумать как победить проблему с перпендикулярными гранями наклонных бортовых листов башни, долго не придумывалось как сделать, хотя знал что както просто, ну вобщем да, всё элементарно.
но раз уж так тупил, тоже положу результат.
чут чуть ходовой, увидел уже после что ошибся, но потом исправлю, дома тормозит жутко.
здорово получается. Вижу, достаточно качественно надеты гусеницы. Для меня это всегда сложно. Какой алгоритм применяли, какие зависимости?
Ха ха)
а я вот тоже самое хотел сказать и спросить про ваш тигр)
к сожалению я ничего не придумал, на прямолинейных участках с использованием массива сделал, а на других просто одел их руками.
не нашёл функции копирования по траектории, а от круговых массивов в криволинейных участках отказался из за сложности, руками не технологичней, но в этих местах, проще.
А Вы как делали?
А Вы как делали?Я создал зависимости - по осям траков(соосность), и по торцам(заподлицо), что бы траки не смещались. И вручную надевал гусеницы, фиксируя (базируя) каждый второй-третий трак. На прямолинейных участках так же как и вы.
В свое время Володя сказал, что можно как-то сделать зависимость к эскизу, но я так и не смог придумать, как это сделать...
Мне кажется, что можно попробовать сделать эскиз видимым на уже готовой 3D детали и "лепить" детали между собой не гранями и сторонами, а эскизами. В магазине патроны собраны именно с помощью эскизов, даже при помощи вспомогательной геометрии, я специально высветил эти эскизы, их видно на внешних краях гильзы (у меня иногда приходится собирать сборки именно таким способом.)
Я создал зависимости - по осям траков(соосность), и по торцам(заподлицо)Да, я точно знаю что в инвенторе есть подобные зависимости, а вот есть ли они в каде, не знаю.
В свое время Володя сказал, что можно как-то сделать зависимость к эскизуну мне эскизы не актуальны, у меня их нет))) но я вот также надёюсь что существует копирование по траектории, хотя если и есть, врятли поможет, потому что как же тогда задать нужный проворот для каждого трака?
Про патроны, я так понимаю что вы предлагаете тот же способ (состыковывать в ручную), но более удобные метки для переноса и состыковки?
я верно понял?
Так, как иногда приходиться впихивать не вппихуемое и заниматься научным самотыком. Может быть получиться состыковать при помощи дополнительных плоскостей, т.е создать плоскость на детали не для постройки эскиза, а только для стыковки с другой деталью и поворачивать деталь относительно другой меняя определения угла дополнительной плоскости. (из моего опыта)
Ну у меня в автокаде этой прблемы нет, там немного по другому устроено моделирование и мне для всего этого не нужны доп плоскости и тп.
но в тоже время я не знаю алгоритма для построения нелинейных и не строго круговых линий из одинаковых элементов.
как то так.
что бы продолжить, пожалуй, буду ждать понедельника, ноутбук дома выбрасывает из када из за недостатка оперативки.
Мне кажется, что можно попробовать сделать эскиз видимым на уже готовой 3D детали и "лепить" детали между собой не гранями и сторонами, а эскизами. В магазине патроны собраны именно с помощью эскизов, даже при помощи вспомогательной геометрии, я специально высветил эти эскизы, их видно на внешних краях гильзы (у меня иногда приходится собирать сборки именно таким способом.)
Мой способ несколько трудоемкий и для траков не подходит, но с патронами я делал так:
В Инвенторе создавал конус (подсвечен синим) с внешними габаритами нужного патрона. Потом через степ передавал в РиноЦерос, а в нем уже с его великолепными прилипаниями размещал конусы по количеству патронов. Затем этот массив опять через степ в Инвентор и стандартными зависимостями вставить... Ну и удаление массива конусов. Понимаю не всегда удобно, но минимум ручных вращений и огромная точность совмещения.
Ладно, пока обстрагируемся от зависимостей, будем делать топорами, потом научимся.
сегодня как то мало вышло, но мы и не торопимся вроде.
Сделал крылья и в конце заметил что ошибся, там не две а три выштамповки, и ещё момент один, но то я сознательно, сейчас трогать не буду, но в конце обязательно переделаю.
ну ипока так.
теперь в отделении управления есть вентиляции, почти что можно крепить ствол по походному и можно не бояться что башня своим весом продавит верхний лист, теперь там ребро жёсткостии.
пока всё.
А забыл, этого уже нет, но хоть кто то труды увилдит.
Думаю чего так мало сделал сегодня, вроде долго делал.
я ж вот с чем воевал, а то машина дома вобще не ворочает.
А стало так что ступица с болтами неразборная, и сдвоенный каток с болтами неразборный и с внутренних поверхностей убрал болты.
Столкнулся с проблемой, если есть у кого либо фото моторного отсека настоящей, потому что фото моделей я нашёл, пантеры G, буду очень признателен.
Дело в том что на месте отмеченным красной стрелкой должна стоять защита вентилятора, но как она выглядела в жизни, я не знаю.
сейчас ещё в артиллерии спрошу, может они знают.
Столкнулся с проблемойсоветую по таким вопросам - правильной деталировке отдельных узлов - пользоваться буржуинскими форумами моделирования - где коллекционеры пошагово хвастаются и показывают в детальнейших фотографиях как они шаг за шагом собирали модель, потом ее красили и т.д.
Мне такие фотографии например, очень помогли понять как устроена та или иная деталь.
Да, я тоже так поступаю, очень много полезной информации и даже нашёл уже очень качественно выполненую модель и нужные фото, просто это копия с копии получится.
ничего страшного, но оригинал увидеть никогда не помешает, если не будет ничего, завтра сделаю по модели.
Кстати. в поисках узнал что лучшими считаються модели выполненные в России и судя по фото, это действительно так.
я имею ввиду модели 1:4, 1:10 и тп.
мою пантеру просто великолепно сделали в металле.
сейчас пару фот найденных в сети положу, кому нибудь пригодятся.
Ну вобщем вот что я получил используя пару настоящих фот и картинки модели выложенной выше.
что скажешь.... круто....
что скажешь.... круто....ну да, интересно сколько стоит такая.
дома выходит в час по чайной ложке, и экран маленький и не совсем новый автокад привычен.
вот два вида одинаковых, один красивей, на другом видно лучше)
будем надеяться сюда зайдёт какой нибудь знаток этих машин, потому как вариантов что и как было, судя по фото настоящих машин множество.
Ещё немного
судя по фото настоящих машин множествоэто точно, я когда Тигра моделил - просто устал - похоже в конце войны немцы непрерывно модифицировали, плюс на фронте ужа сами что-то навешивали или снимали по своему усмотрению, так же видимо и некомплектные шли в бой в последние месяцы производства. Так что если искать максимальную стабильную модель - наверное надо брать начало или середину производства.
А получается просто замечательно. Нужно быть танкоманом с большой буквы что бы делать так детально 😊
Вот здесь модели http://www.rctankwarfare.co.uk/forums/viewtopic.php?f=22&t=5966&p=58241
http://www.military-models.de/panther-ausf-a-spaet-dragon-1-35-t1154.html
http://www.military-models.de/sdkfz-171-panther-m-n-h-produktion-1945-t939.html
http://www.modellversium.de/kit/artikel.php?id=1299
http://www.modellversium.de/kit/artikel.php?id=434
Нужно быть танкоманомДа вобще душа поёт, делал бы и делал, до последней заклёпки, железо уже не тянет просто.
Вот здесь моделиСпасибо, этих не видел ещё, вобще чем больше ищу, тем больше удивлюсь модельному миру, и металлические почти любых масштабов и из бумаги со всей начинкой, копийность просто потрясающая.
Вот сделал экраны, ещё по мелочи и часа два убил на то что бы в сером сделать пробный рендер, так ничего и не вышло, а потом и кад вылетел.
Вобщем взбесил меня кад основательно с этим светом.
Кстати на dwg/ru в загрузках есть модель самоходки на базе пантеры. Кормовая часть -довольно подробно,как мне кажется. Модель делал VSK2000.
Блин,обалдеть, ваша модель детальная- и в автокаде..
Если это модель VSK2000, то я её знаю, раньше раздел был больше и тут она тоже была, вобще всё моделирование для меня началось с этого раздела, а с моделированием бронетехники я первый раз пересёкся именно на его моделях, но спасибо.
Вобщем воюю с рендером и попутно мелочи добавдяю и исправляю косяки старые.

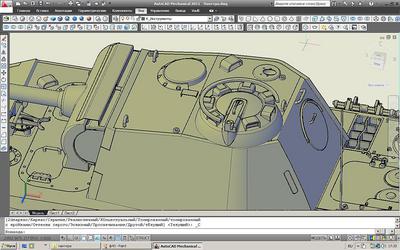

вот исправил командирскую башенку, не доконца, но думаю так оставить.
и сиправил крылья. с креплением фары пока не разобрался.
и ниже мои успехи в кадовском рендере, несмотря на на уроки паши-севкава, даётся мне этот рендер тяжело, да и кад глучит.
вот например крышка двигателя. что с ней, в чём причина? хз вобщем.
Ну собственнно, вот, с пантерой пора прощаться.
и восе не потому что я её сделал.
Кад с ней работает уже очень нестабильно, и з рендера в высоком разрешении тоже вылетает.
По понятным причинам от внутрянки пришлось отказаться, нет, я естественно не собирался делать там всё подробно, но разложить снаряды, поставить КПП и двигатель хотелось.
на одном из бортов, что и так видно, я не сделал инструмент, ну а в остольном по внешнему облику почти всё что хотел.
Пока план дождаться более сильного компьтера и продолжить, ещё хочу сделать , раз есть такая заготовка бергер пантеру и ягдпантеру, но это позже.
а сейчас подумаю что бы сделать ещё, руки на много что чешуться, практически на всё сразу)))
ну и накидаю сюда финальных скринов с экрана, раз уж рендера нет.
.
..
Здорово!
Здорово!Спасибо.

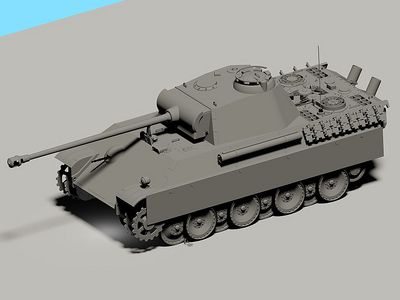

Я тут сделал пару рендеров в сером, как сумел, но не знаю как картинки положить сюда разрешение то стандартное, а весят за два метра, если как обычно сжать, то они хуже скринов с экрана.
никто не подскажет способа?
замечательно.
но не знаю как картинки положитьможно положить на файлообменник, а сюда кинуть ссылки. Кому интеренсо - скачают.
Можете суда залить http://imageshack.us/
Там без регистрации.
После загрузки скопируйте текст из строки Форум иконка
и вставьте здесь в сообщение
Получится так:
Там можно большим размером фото загружать. Данное фото под 3мб
P.S. Как разберетесь, свой пост удалю, чтоб тему не засорять.
Да, спасибо за ссылку, сейчас положу, но сразу говорю, многово ждать не стоит.
у меня какой то глюк, что ли, при рендере в разрешении больше чем 1028х768 процентах на 70, ладно бы сразу))) всё вылетает.
вобще в общей сложности попыток 150 сделано уже, это я номера рендерных видов смотрю, не придумываю, самое конечно, обидное это когда он рендерит все 100%, показывает картинку, а при попытке сохранить пишет что недостаточно памяти!
ну и с этим светом ещё разбираться и разбираться.
вот пример как оно рендерило рендерило и досвиданья:
Сейчас попробую выложить картинки через данную Vic ссылку, спасибо большое.
первые пара картинок, это я вот такое получал и хотел выложить, а дальше несколько таких которым я сегодня научился.
http://img813.imageshack.us/img813/7637/pzkpfwvausfg1.png
http://img684.imageshack.us/img684/871/pzkpfwvausfg3.png
http://img84.imageshack.us/img84/6212/pzkpfwvausfg4.png
http://img156.imageshack.us/img156/9670/pzkpfwvausfg5.png
http://img32.imageshack.us/img32/3943/pzkpfwvausfg2.png
Что я не разобрался там с иконками, да загрузилось как то не сразу...
вобщем по картинкам видно что они пересвечены, только в той что с номером пять что то поменял и стало получше, но потом автокад в очередной раз вылетел и я решил пока оставить так.
о то что надо, я их оттуда сохранил себе и они стали весить всего по 300кб.
вот что я хотел получить, сейчас напрямую сюда положу.
Я хоть и незнаток бронетехники,но Классно сделали.А вы вроде и недолго ее делали?
да незнаю даже как по срокам, ну за пару дней до первого сообщения в теме вроде начал.
меня вобще радует что просто копьютер у меня слабый, я попозже новый куплю и всё в ней нереализованное реализую.
вот ещё с материалами разбирался. выглядит скромно, но часа три на то что бы понять что к чему ушло. в любом случае польза и ибучение на будующее.
ещё сообразил как конвертировать картинки, чтоб не совсем ущербными получались.
я просто их сохраняю в формате PNG и они уже и не 2.5метра и не 40кБ как после майкрософтовского меджера ужатые.
вобще перестаю на время пантеру мучать, вернусь к ней когда наберусь опыта и куплю новый ноут.
Я в свое время с http://rutracker.org,
много всего перекачал,дорвался вообщем,сейчас полез смотреть и вот по Пантерам(все модификации,цвета,и вспомогательная техника на ее базе).Там и по Тиграм книг вроде много.
http://rutracker.org/forum/viewtopic.php?t=257638
Эх, чуточку бы раньше, но спасибо, пригодится.
А Вы использывали чертежи для моделирования из бумаги?
Тут не совсем без запятой смысл ясен, но если я правильно понимаю вы спрашиваете: пользовался ли я материалами бумажных моделей (развёртками) ?
не совсем, я нашел вещь получше, как восстанавливают настоящую пантеру, там много деталей.
основная то информация по машине почти вся есть, а вот как раз в деталях затык, а бумажных моделистов как раз эти детали- слабое место.
но вместе с тем я изучил темы в которых моделисты из бумаги собирают свои машины, очень много познавательного и интерсно.
да и вобще затык в компьютере, а так бы делал и делал, совсе не устал от этой машины, для меня самое интересное-внутрянка, но когда понял что не потянет ноут, решил внешность добить как смогу.
Как говорится прямая дорога к фуллтауэру и двухпроцесорным материкам. И шоб памяти 128 Гб. Если серьезно то по моему V-Ray к 3DS Мах считает рендеры гораздо быстрее при хорошем качестве.
Да и при рендере нужно контролировать температуру процессора , он работает с нагрузкой 100% длительное время. Кабы не перегрелся ноут.
Walenok
Кабы не перегрелся ноут.
У нас за период ноябрь-январь 2 ноутбука Асер сгорело (одному 3 года другому 6 лет) - подруги и мой ремонт оказался - почти столко сколько новый ноутбук стоит 😞 ... сегодня купил замену - для подруги ей для работы и дипломной очень нужен, а мне в следующем месяце - хобби может подождать - можно и на этом делать но операции в инвенторе очень долго длятся ... внизу медленно движется синяя полоска показывающая исполнение операции, так что только для оффиса подходит - можно ноут охлаждать специальными подставками с вентиляторами ...
Да и при рендере нужно контролировать температуру процессора , он работает с нагрузкой 100% длительное время. Кабы не перегрелся ноут.у меня наверно встроенная защита какая то, процентах при 70 программа виснет, а на процессоре нагрузка 1%, видимо та самая тепловая защита процессора.
Александр П
встроенная защита
Защита - при нагреве до определенной температуры - комп может выключится и тогда прощай час другой проделанной работы - я применял летом винтелятор подкладывал под ноутбук книгу, что бы чели охлаждения не были перекрыты и на помошь маленькому винтелятору ноутбука приходил большой 😊 ... комп работал летом в жару стабильнее ...
Xочу сделать такой профиль для лета - чтобы доступ воздуха был и охлаждение - набросал сейчас ... так просто делюсь идеей 😊
в моём случае не очень то и вариант, нет у меня вентилятора, да и пока не все стандартные пути исчерпаны.
да пока что нет таких задач, собственно.
Александр П
в моём случае не очень то и вариант
Ну моем случае - опыт сгоревших двух ноутбуков 😞 ... когда долго работали и перегревались - работали не стабильно ...
я проще сделал, я подкладывал под опоры прошлого ноута доминошные пластины, что бы он был над поверхностью стола выше.
ещё можно просто ставить его на две лежащие плашмя тонкие рейки.
я подкладывал под опоры прошлого ноута доминошные пластиныа я шашки. 😊
кстати, я всё это время изучал автокад и работа будет продолжена, так как я узнал о том как пользоваться ссылками, это, если я понимаю правильно, аналог сборки в инвенторе, и ещё много вещей узнал влияющих на производительность, так что теперь могу сделать и нормальные траки и внутрянку.
но вопрос с рендером остался открытым, тут только новый ноут.
единственное что не быстро буду делать, так как параллельно с леопардом уже занялся.
Все уже есть. И на так дорого. ( http://www.coolermaster.ru/category.php?category_id=65 ).
/
спасибо, ранняя G правда, но детально.
Взял творческий перерыв, что и так видно, обидно, если честно, вобще не идёт моделлинг сейчас.
но я вобщем знаю почему, потому и знаю точно что продолжу.
если честно, на работе моделится хорошо, а дома как то всё отвлекает, временно целыми днями дома. так что с началом работы и моделлинг пойдёт.
пока так.
