Тему возрождаю. Сюда схемы, чертежи, найденные в интернете и полезные ссылки на патроны и все что с ними связано.
Убедительная просьба при публикации давать ссылку на источник получения информации
Начнем:
Чертежи патронов и патронников http://www.wildem.de/ (не пистолетные)
Если помните, у нас была обширная тема "Копилка чертежей патронов". Автором случайно удалена.
К сожалению, не уверен долго ли на яндексе она пробудет, а восстанавливать все методом переноса оттуда просто нет времени
Если помните, у нас была обширная тема "Копилка чертежей патронов". Автором случайно удалена.Я оттуда немного картинок сохранил, могу залить, но ссылок на источники нету....
JekaZmey
Я оттуда немного картинок сохранил, могу залить, но ссылок на источники нету....
Не надо торопиться. Постепенно наполним тему. Пока по верхней ссылке мы имеем то, что имели раньше, так что заливать повторно особого смысла нет.
А вот что новенькое появится - тогда пожалуйста. Я еще подниму кучу полезных ссылок на спец сайты по аммуниции. Чуть позже.
Здесь http://www.dtic.mil/dticasd/sbir/sbir031/sbir5.html чертежи на
Cartridge drawings for the 5.56, 7.62, and .50 BMG (GIF files):
- 7.62 mm Bullet
- 7.62 mm Case
- 7.62 mm Cartridge (NATO Ball M80)
- 7.62 mm Primer No. 34
- 5.56 mm Bullet, Ball
- 5.56 mm Case
- 5.56 mm Cartridge (Ball M855)
- Cup Primer
- Primer #41
- .50 Caliber BMG Cartridge drawings that were
requested. (PDF files)
- 0.50 Bullet
- 0.50 Case
- 0.50 Cartridge (Ball M33)
- 0.50 Primer
Два чертежа боеприпасов для Кольта 1911 0,45Кал (из доступного в интернете комплекта чертежей на весь этот девайс http://www.cncguns.com/downloads/1911A1/1911_complete_blueprints.zip )
Боеприпасы (стрелковые) для авиационного оружия Люфтваффе
http://www.histavia21.net/amaviapag/Lw-Ammos.htm
Выборочно несколько материалов (несортированно)

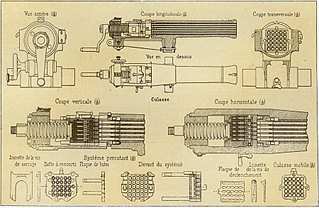

У кого время есть. Очень много чертежей и схем. На самом сайте много старинных боеприпасов с чертежами и разрезами. Все боеприпасы авиационные.
На Histavia21 много всего полезного по авиа боеприпасам.
Только Daniel давно не обновляет... 😞
Никому не попадались чертежи патрона .45 ACP, только не те, что выше а подробные, со всеми размерами!.. Заранее благодарен!
Куда уж подробнее?
http://upload.wikimedia.org/wikipedia/commons/9/96/.45_ACP.jpg
http://home.gci.net/~charlie/images/45acp.gif
Увы, это совсем не то, что я ищу!.. Речь о конструкции патрона, не только внешней, но и внутреннее устройство, включая гильзу, капсуль, пулю с АБСОЛЮТНО ВСЕМИ РАЗМЕРАМИ, пригодными для точного воспроизведения геометрии деталей...
P.S. Необходимо для составления пособия по CAD-моделированию.
Патрону уже сто лет. За это время его производили десятки, а то и сотни предприятий во всем мире. Конструкция патрона менялась неоднократно. Менялись технологии, менялся тип капсюля и гильзы: от гильзы с двумя запальными отверстиями и наковаленкой под капсюль-центробой отказались в пользу гильзы с одним запальным отверстием под капсюль-боксер.
Неизменными оставались габаритные размеры патрона - эта информация открытая, она необходима разработчикам оружия для обеспечения совместимости с патроном.
Внутреннее устройство патрона не является чем-то постоянным, на него нет общего стандарта, и оно меняется от завода к заводу. Причем эта документация как правило закрыта и в инете вы ее вряд ли найдете.
Да и зачем? Вы коструктор? Разработайте сами.
Есть внешний стандартный размер, есть калибр пули - отсюда толщина стенки. Есть размер капсюля - отсюда посадочное гнездо под него. Толщина дна гильзы над капсюльным гнездом обычно 1 мм. Все остальное определяется построением.
То, что патрон производится разными предприятиями, с разным снаряжением, с различными конструктивными (а значит и геометрическими) отличаями, всем давно известно: разыскивая точные чертежи, я никоим образом не предполагал, что кто-то может воспринять это, как поиск чертежей ВСЕХ существовавших и существующих вариантов, речь шла об одном каком-нибудь комплекте (конечно, желательно более классическом, чем экзотическом) чертежей...
Конструкции всех основных систем хорошо известны, воспроизвести "близко к тексту" тот же Colt 1911 в модели не представляет никаких проблем, НО речь идёт о создании ТОЧНОЙ копии, а не чего-то, похожего на...
Разработать же что-то своё на деле оказывается гораздо проще, чем решить обратную задачу - создать конструкцию (если речь не идёт о прямом копировании), не внеся в неё НИЧЕГО своего!.. (Насколько она будет превосходить аналоги (и будет ли превосходить) - это другой вопрос!..)
Ну тогда боюсь, что Ваша задумка обречена на провал. В открытом доступе Вы такую информацию вряд ли найдете.
Остается только распилить и образмерить гильзу.
Ну, некоторая надежда всё же есть, и раз в инете бродят кое-какие чертежи, возможно попадётся то, что нужно, модификации патрона выпускали многие предприятия, хоть что-нибудь из их документации да и всплывёт...
Кстати, о птичках, в каком-то из наших журналов (кажется в "Калашникове"), была статья о патронах Браунинга, и там приводились чертежи 6,35 и 7,65 патронов, выпускавшихся у нас в своё время, а также габариты других патронов; да и где-то ходят атласы чертежей, 30-х 40-х годов издания, там этот патрон вполне может быть...
Вам, BeardMax, большое спасибо за представленный чертёж, только можно вопрос: указанные размеры из какого-либо источника, или получены иным путём?..
technic6
...
Вам, [b]BeardMax, большое спасибо за представленный чертёж, только можно вопрос: указанные размеры из какого-либо источника, или получены иным путём?..[/B]
Как я и описал выше, внешние размеры с имеющихся чертежей, они достаточно точны и подробны. Внутренние вычисляются исходя из калибра пули и габаритов капсюля (large pistol primer - диаметр .210" или 5,34 мм, высота .122" или 3,1 мм). Неизвестными остаются только толщина донышка гильзы, толщина стенки гильзы у донышка и закругления, они взяты с фото распила гильзы. Со всего этого построил модель и образмерил - на все про все полчаса с поиском чертежей и фоток.
Вот, искал для себя, сюда тоже положу.
technic6Вот, собственно, об этих чертежах и шла речь:
в "Калашникове", была статья о патронах Браунинга, и там приводились чертежи 6,35 и 7,65 патронов
«КАЛАШНИКОВ» N 5/2002 http://kalashnikov.ru/download.php?view.1376
Доброго времени суток, форумчане.
Вот: http://www.fayloobmennik.net/76791
Или вот: http://ifolder.ru/18576334
Альбом схем патронов. Правда, 30 Мб, но есть многое.
Нашел на просторах паутины пару лет назад. Только, не помню где.
Пользуйтесь.
VMRK
...Альбом схем патронов...
VMRK, спасибо. Как раз чертежи патрона 7.62х25 искал.
По просьбам обновляю ссылку: http://www.fayloobmennik.net/229572
Вот еще: http://www.fayloobmennik.net/229631
Еще один альбом (7 Мб). Чертежей нет, но есть ТТХ патронов
(размеры гильзы, пули, порох, энергия и т.д.) и рисунки.
Может пригодится кому. Тоже нашел на просторах Инета.
Вот: http://www.fayloobmennik.net/76791
Или вот: http://ifolder.ru/18576334
http://www.fayloobmennik.net/229572
нет таких букафф в этом слове!
Доброго времени суток!
Обновил, пробуйте:
http://www.fayloobmennik.net/1042780
http://www.fayloobmennik.net/1042789
Обновил, пробуйте:Большое Вам человеческое СПАСИБО! 😊
Правда спасибо. Скачал.
А чертежи CIP не выкладывал никто сборником? Там, по-моему, всё есть. С давлениями.
Змей-полигон
А чертежи CIP не выкладывал никто сборником? Там, по-моему, всё есть. С давлениями.
Они вроде давно на сайте CIP были, сейчас нет. Еще находил на сайте финской полиции, но там не все тома, да и не обновляются.
Долго искал и вроде попались вразумительные размеры СП-5 (все что находил в инете с большими ошибками), Может кто может проверить на правильность ;-)
