Посвящается 108 - летию Октябрьской революции.
Так как решиться с моделью какого периода начать не смог, делаем довоенный выпуск и военный выпуск.
2m-outrage
Очень странно видеть интерес к ТТ от американца. Обычно их интересуют только Кольты 1911. Так что с удовольствием буду наблюдать за моделированием
Благодарю за теплые слова. ТТ чудесный аппарат. Я могу долго его хвалить, и если мне предложат выбор между 1911 и ТТ, второго возьму в любом случае. Единственное я не американец)
VladRussianArmsСорян! Не заметил итальянский акцент
Паша, ну ты прямо.....
VladRussianArms
ТТ- редкостное недоразумение.
Ну, не знаю. Вот если, допустим, в "бабской" модификации, то вполне себе норм. И не застрелится случайно, и красоту наведет).
Uomo Qualunque

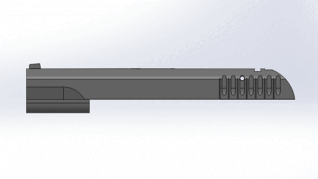

Затвор пожалуй нужная штука. Да простит меня многоуважаемый Vic за имитацию. Так сказать равняемся на лучших.
Да чего на меня ровняться-то? Хотя, приятно, конечно.
Я, естественно, не против, но интересно, когда у каждого автора характерная узнаваемая манера.
Вы же, если не ошибаюсь, из удивительной солнечной страны, где жителям красноречия и экспрессии не занимать. Было бы замечательно, если бы вы нас в СВОЮ стилистику погрузили).
Может, попутно и итальянским терминам обучили.
Вот, к примеру, Otturatore della pistola - это что? "Гуля" пишет, что это затвор пистолета, но так ли это на самом деле? Остается только довериться бездушной электронной машине. А тут бы нам носитель языка авторитетно все термины "расписал" - Scusate il mio francese. 😛
Сорри, за тираду. С интересом жду продолжения банкета.
П.С. Небольшой совет посмотреть настройки сохранения в *.gif. У вас почему-то очень зернисто получается, вероятно, настройки качества низкие стоят.
Объектов куча на затвор,
Буду теперь я звать детали,
Чтоб был не скучный разговор.
Некоторые имена даны из других слов, на пример mirino от ammirare (лицезреть), estrattore (выбрасыватель) от estrare (доставать)

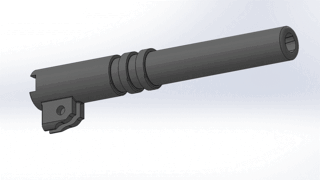

Многие же даны от схожести с обычными объектами, canna (ствол, трубка) является трубкообразной деталью, cilindro guida (направляющая втулка) от цилиндра и вести соответственно.
Другие же имеют названия, исходящие из прямого назначения.
Рамка, по нашему называеться fusto, была сложной. На неё заводсой чертежъ найти не смог, пришлось пользоваться польским руководством по ремонту. Но получилось точно, и сошлось без коллизий. Остались малые элементы внутренней структуры.
Немного мыслей в слух.
Был не очень доволен конструкцией кнопки отсоединения магазина. На 1911 задачу на мой взгляд выполнили лучше, однако там не разобрать её без помощи отвертки. Тем временем творение Токарева можно разобрать полностью с помощью одного шомпола. В итоге принял с теплом данное решение.
А этот угол из какого-то источника? Или "на глазок"?
Uomo Qualunque
пришлось пользоваться польским руководством по ремонту.
А можете поделиться ссылкой на руководство? А то советское руководство выполнено с нарушением всех пропорций.
VladRussianArmsА можете поделиться ссылкой на руководство? А то советское руководство выполнено с нарушением всех пропорций.
Могу поделиться через почту, так как получил альбом не из сети.
VladRussianArmsА этот угол из какого-то источника? Или "на глазок"?
После расчетов получилось так. Если сопоставлять серьгу по отверстию ствола и отверстию в рамке, угол получаеться не чистый. Однако в нижнем отверстии серьги есть допуск, который позволил сделать чистый угол для визуализации.
Uomo QualunqueМогу поделиться через почту, так как получил альбом не из сети.
написал в PM
Uomo QualunqueПосле расчетов получилось так. Если сопоставлять серьгу по отверстию ствола и отверстию в рамке, угол получаеться не чистый. Однако в нижнем отверстии серьги есть допуск, который позволил сделать чистый угол для визуализации.
Понятно, спасибо за пояснение
Uomo QualunqueПосле расчетов получилось так. Если сопоставлять серьгу по отверстию ствола и отверстию в рамке, угол получаеться не чистый. Однако в нижнем отверстии серьги есть допуск, который позволил сделать чистый угол для визуализации.
От вертикали должно быть 90,75?
VicОт вертикали должно быть 90,75?
В таком случае есть коллизии. А размерности точны на 95%
VicОт вертикали должно быть 90,75?
А вы откуда взяли эту информацию? Я сейчас без упрека спрашиваю, для меня очень важна точность. Я обмерил тт производства 39 года в одном оружейном магазине. Затвор сделан по замерам. Рамка сделана по польскому чертежу, который копия советского. Узнал я это, так как видел оригинальный чертеж тульский ствола тт. Единственное у польского есть ошибка, диаметр ствола от дульного среза до первого кольца 13,6мм, а должен быть 12,6мм.
Uomo Qualunque
А вы откуда взяли эту информацию?
Да здесь же, на форуме (давно уж выкладывали):
